ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ДВЕРИ ДЕРЕВЯННЫЕ НАРУЖНЫЕ ДЛЯ ЖИЛЫХ ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ ГОСТ 24698-81 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА Москва ГОСУДАРСТВЕННЫЙ стандарт соЮЗА ССР

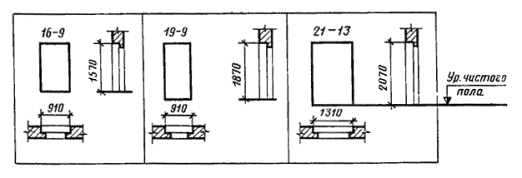

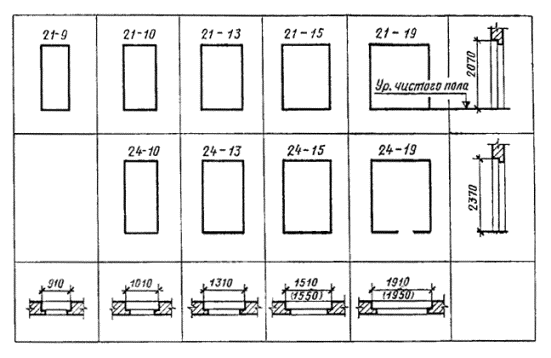

Дата введения 01.01.1984 Настоящий стандарт распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства. Стандарт не распространяется на двери уникальных общественных зданий: вокзалов, театров, музеев, спортивных дворцов, выставочных павильонов, дворцов культуры. 1. ТИПЫ, РАЗМЕРЫ И МАРКИ1.1. Двери, изготовляемые по настоящему стандарту, в зависимости от назначения подразделяются на следующие типы: Н - входные и тамбурные; С - служебные; Л - люки и лазы. 1.2. Двери типа Н должны изготовляться с щитовыми и рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л должны изготовляться с щитовыми полотнами. Щитовые полотна могут изготовляться с реечной обшивкой. Двери типов Н и С изготовляются с однопольными и двупольными, остекленными и глухими полотнами, с порогом и без порога. 1.3. Все двери, изготовляемые по настоящему стандарту, относятся к дверям повышенной влагостойкости. 1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в мм. Размеры проемов приведены в справочном приложении 1. По согласованию потребителя с предприятием-изготовителем допускается изменять рисунок остекления за счет уменьшения размеров стекол или их членения, а также применения глухих полотен. Полотна дверей типа С, обиваемые с двух сторон тонколистовой оцинкованной сталью по ТУ на сталь конкретного вида, имеют размеры по ширине на 6, а по высоте на 5 мм меньше, чем у полотен без обивки. Дверьми типа С могут быть также двери со сплошным заполнением и усиленной коробкой по ГОСТ 6629. 1.5. Устанавливается следующая структура условного обозначения (марки) дверей.

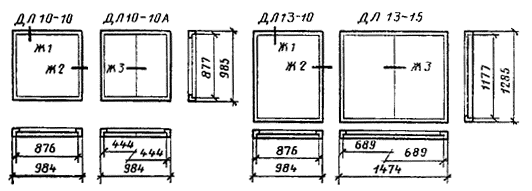

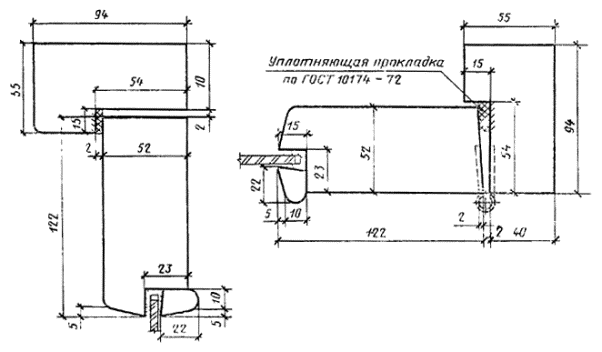

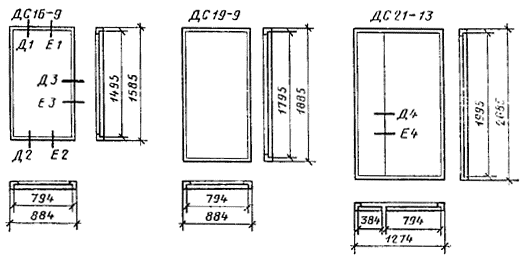

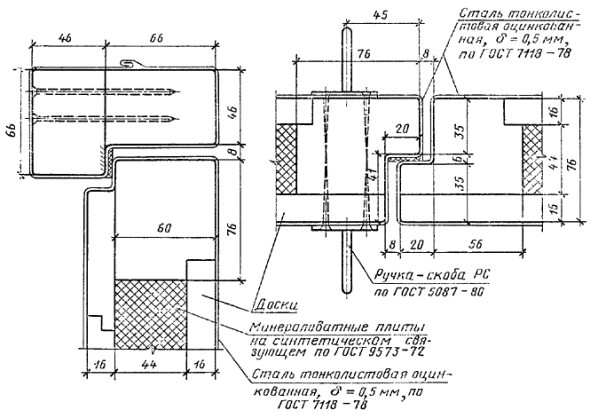

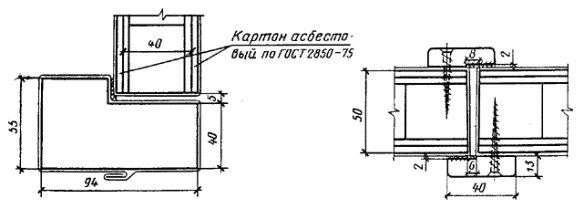

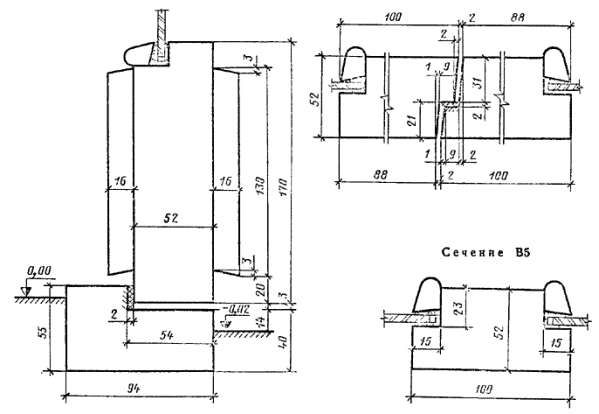

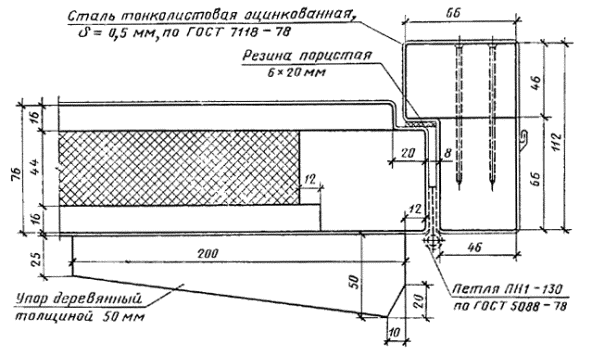

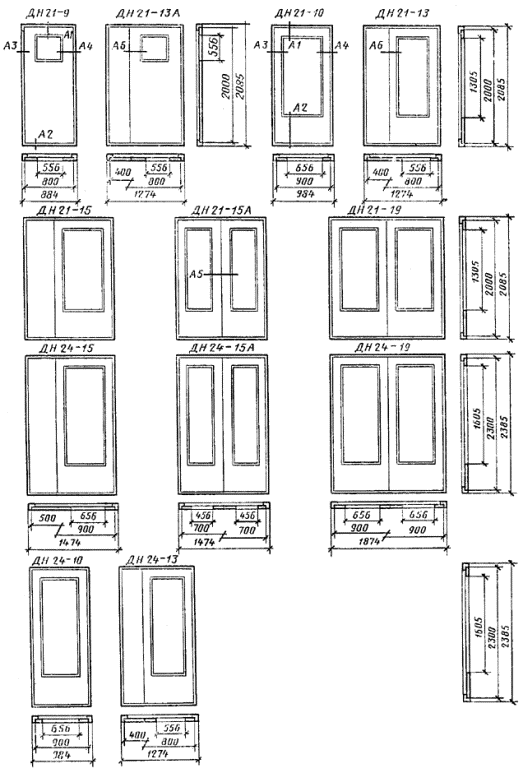

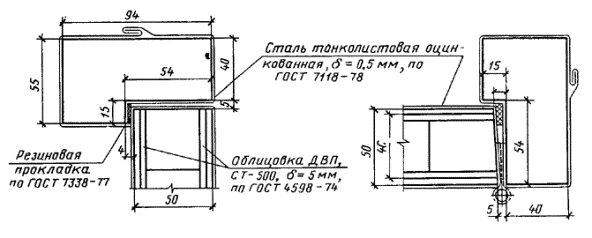

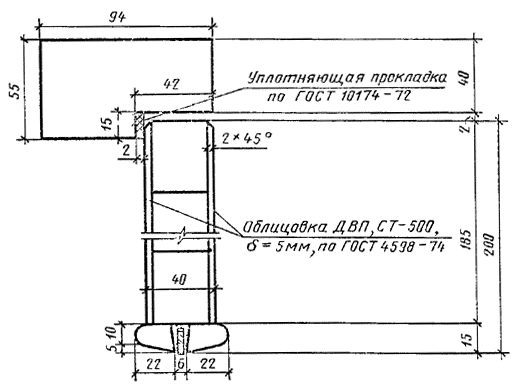

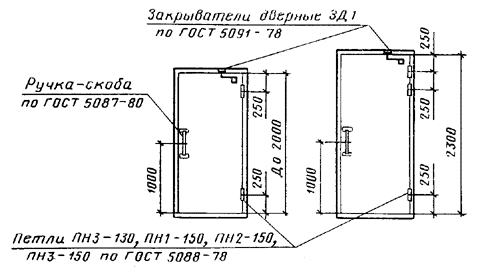

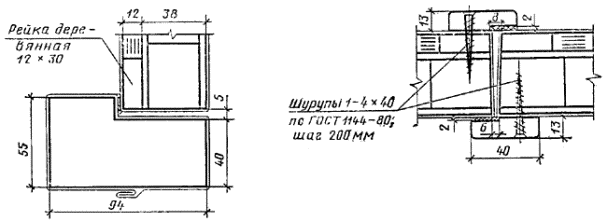

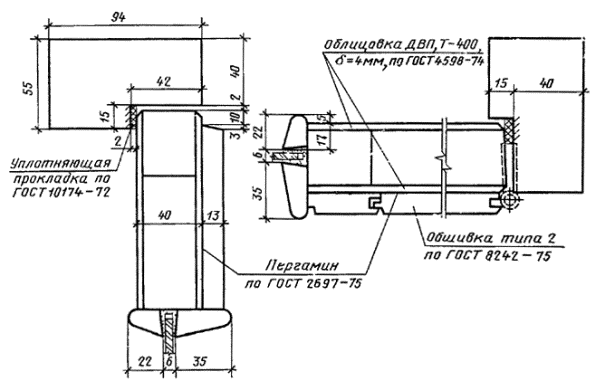

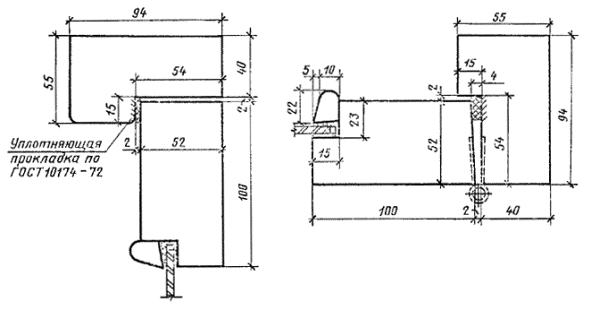

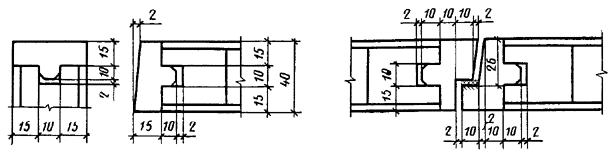

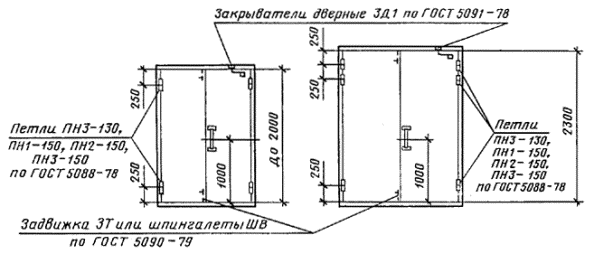

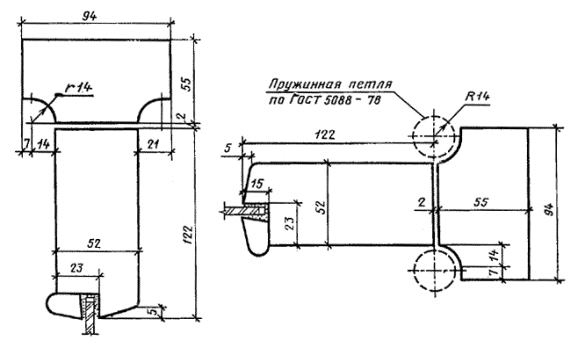

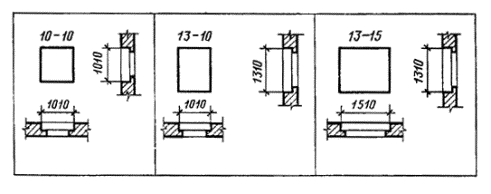

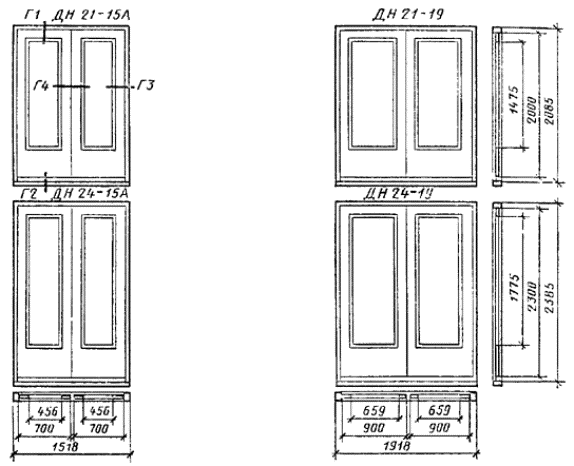

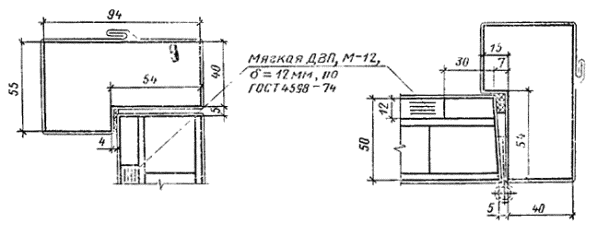

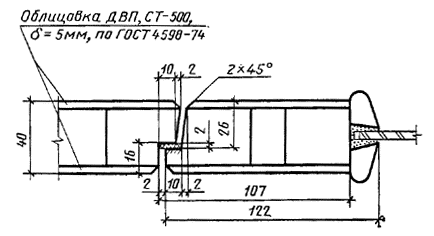

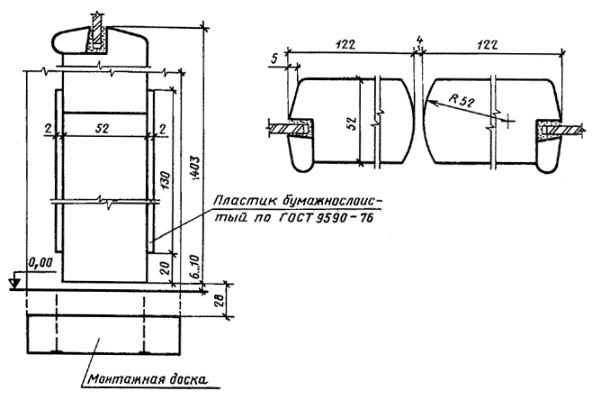

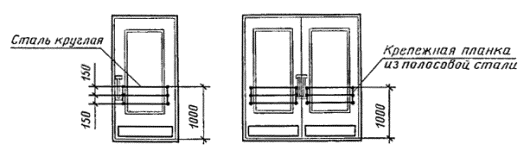

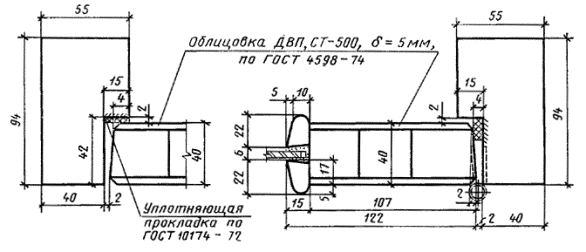

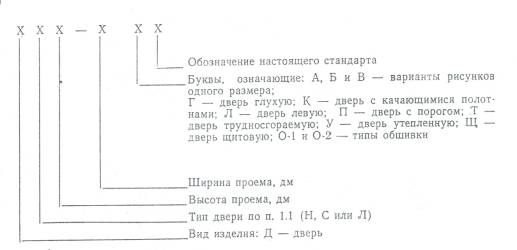

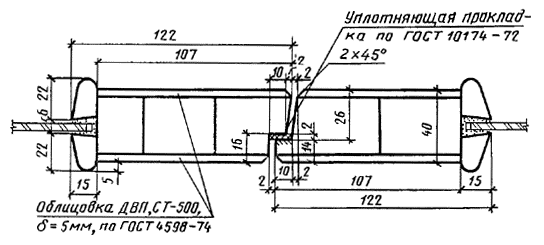

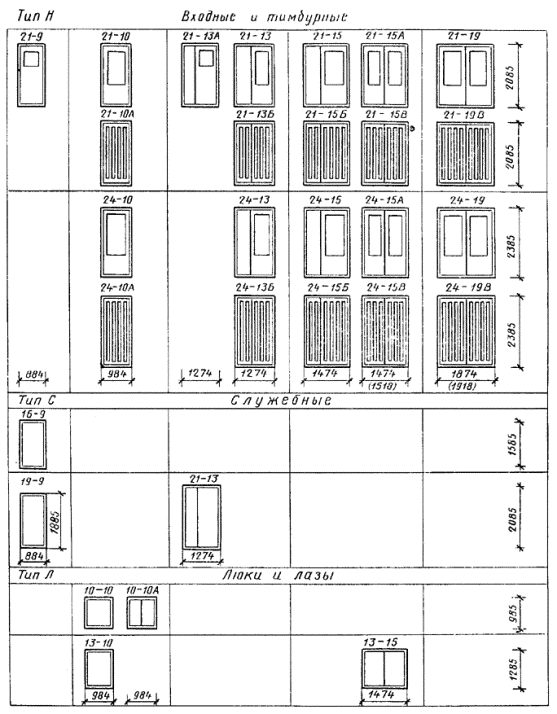

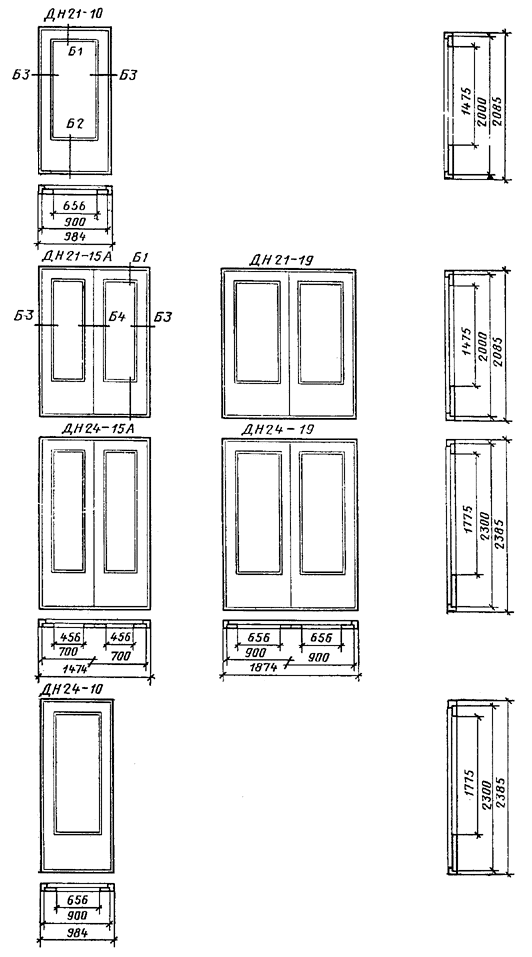

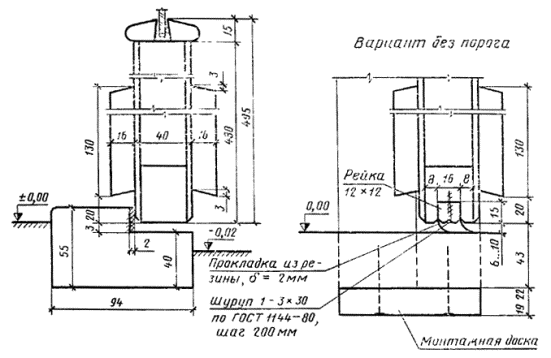

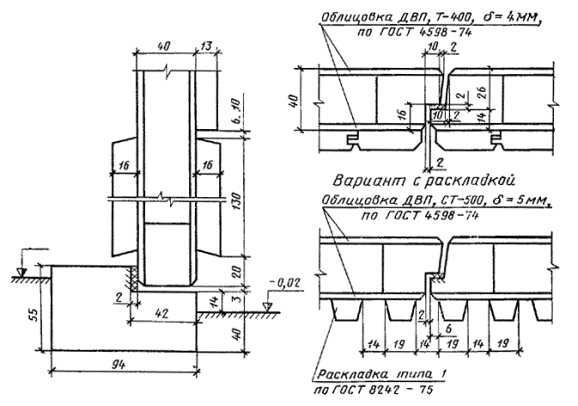

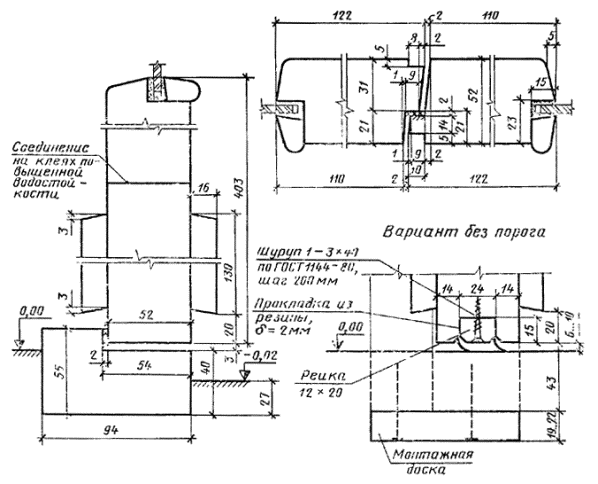

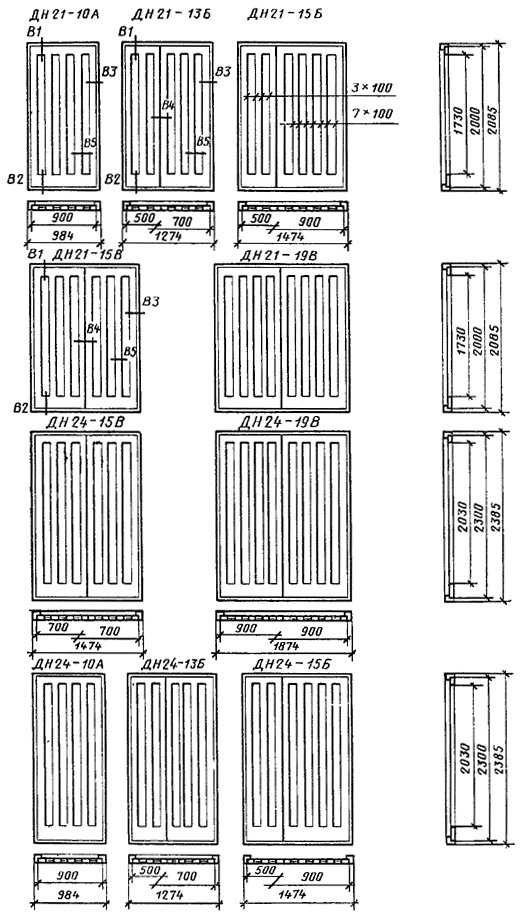

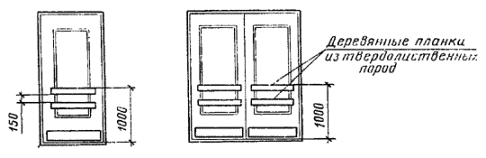

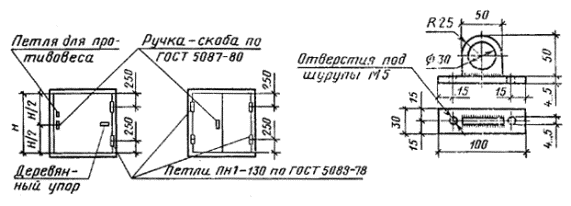

Примеры условных обозначений: дверь входная или тамбурная однопольная для проема высотой 21 и шириной 9 дм, остекленная, с правой навеской щитового полотна, с порогом, с обшивкой типа О-2: ДН21-9 ПЩР2 ГОСТ 24698-81 То же, с левой навеской рамочного полотна: ДН21-9ЛП ГОСТ 24698-81 Дверь входная или тамбурная с качающимися полотнами для проема высотой 24 и шириной 15 дм: ДН24-15К ГОСТ 24698-81 Дверь служебная двупольная глухая, для проема высотой 21 и шириной 13 дм, утепленная: ДС21-13ГУ ГОСТ 24698-81 Люк однопольный для проема высотой 13 и шириной 10 дм: ДЛ13-10 ГОСТ 24698-81 2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке. 2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2 - 5, а размеры сечений - на черт. 6 - 13. 2.3. Полотна щитовых дверей должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками. Облицовка дверей производится материалами в соответствии с ГОСТ 475 в части, относящейся к дверям повышенной влагостойкости. При условии сплошной обшивки дверей с наружной стороны профилированными рейками по ГОСТ 8242 по слою пергамина по ГОСТ 2697 или обшивки оцинкованной сталью по ТУ на сталь конкретного вида допускается применение твердых ДВП марок Т или Т-П, Т-С, Т-СП по ГОСТ 4598 или клееной фанеры марки ФК по ГОСТ 3916.1 и ГОСТ 3916.2. Тамбурные двери допускается изготовлять без обшивки деревянными рейками. Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 длиной 40 мм с антикоррозийным покрытием. Максимальный шаг креплений - 500 мм. Крепления в каждом ряду должны располагаться на одном уровне по всей ширине полотна. 2.4. Нижние части полотен дверей типа Н должны быть защищены деревянными планками толщиной 16 - 19 мм или полосами из декоративного бумажнослоистого пластика толщиной 1,3 - 2,5 мм по ГОСТ 9590, сверхтвердых ДВП толщиной 3,2 - 4 мм по ГОСТ 4598, тонколистовой оцинкованной стали. Древесные и пластмассовые защитные материалы крепят водостойким клеем и шурупами с антикоррозийным покрытием, а стальные полосы - шурупами длиной 30 - 40 мм по ГОСТ 1144. Шаг крепления по периметру 100 мм. Размеры защитных планок и полос указаны на черт. 6 - 11. 2.5. Полотна и коробки трудносгораемых и утепленных дверей типа С следует защищать тонколистовой оцинкованной сталью толщиной 0,35 - 0,8 мм по ТУ на сталь конкретного вида по всей поверхности с обеих сторон, как указано на черт. 12. Листы стали между собой соединяются в одинарный фальц. 2.6. Полотна трудносгораемых дверей типа С с обеих сторон покрывают слоями асбестового картона толщиной 5 мм по ГОСТ 2850. ГАБАРИТНЫЕ РАЗМЕРЫ ДВЕРЕЙ Примечания: 1. Схемы дверей изображены со стороны фасада. 2. Цифры над схемами дверей обозначают размеры проемов в дециметрах. 3. Размеры в скобках даны для дверей 21-15А, 21-19, 24-15A и 24-19 с качающимися полотнами. 4. Двери 21-9 и 21-13A предусмотрены для одноэтажных зданий и мусороприемных помещений. Черт. 1 КОНСТРУКЦИЯ, ФОРМА И ТИПОРАЗМЕРЫ ДВЕРЕЙ Двери щитовые Сечения деталей см. на черт. 6 - 8. Черт. 2 Двери рамочные Сечения деталей см. на черт. 9. Черт. 3 Сечения деталей см. на черт. 10. Черт. 4 Двери рамочные с качающимися полотнами ТИП С Двери щитовые трудносгораемые и утепленные ТИП Л Люки и лазы Сечения деталей см. на черт. 11 - 13. Черт. 5 СЕЧЕНИЯ ДЕТАЛЕЙ ДВЕРЕЙ ТИП н Двери щитовые Сечение А1 Сечение А2 1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марок СТ или ТВ толщиной 3,2 - 5 мм по ГОСТ 4598; 3 - рейка (12´12) мм; 4 - прокладка из резины толщиной 2 мм; 5 - шуруп 1-3´30 по ГОСТ 1144, шаг 200 мм; 6 - монтажная доска Примечания: 1. Допускается применение пластмассовых раскладок. 2. Допускается применение монтажных досок иной конструкции. Сечение A3 Сечение А4 Сечение А5 Сечение А6 Вариант с обкладкой 1 - облицовка ДВП марок СТ или ТВ толщиной 3,2 - 5 мм по ГОСТ 4598; 2 - уплотняющая прокладка по ГОСТ 10174 Полотна утепленных дверей типа С покрывают с одной стороны слоем мягких ДВП толщиной 12 мм по ГОСТ 4598. По периметру полотна со стороны изоляции крепят гвоздями или шурупами деревянные рейки (12´30) мм, шаг креплений 100 - 150 мм. 2.7. Для остекления дверей применяют оконное стекло толщиной 4 - 5 мм по ГОСТ 111. Если стекло находится на расстоянии 800 мм или менее от низа полотна и при использовании стекол большого формата, должны устанавливаться защитные ограждения. Двери щитовые с обшивкой Сечение А1 Сечения A3 и А4 Сечение А2 Сечение А5 1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марок Т, Т-П, Т-С или Т-СП группы А толщиной 3,2 - 4 мм по ГОСТ 4598; 3 - обшивка марки О-3 по ГОСТ 8242; 4 - пергамин по ГОСТ 2697; 5 - облицовка ДВП марок СТ или СТ-С толщиной 3,2 - 5 мм по ГОСТ 4598; 6 - раскладка (19´13) мм тип н Двери рамочные Сечение Б1 Сечение Б3 Сечение Б2 Сечение Б4 1 - уплотняющая прокладка по ГОСТ 10174; 2 - соединение на клеях повышенной водостойкости; 3 - шуруп 1-3´30 по ГОСТ 1144, шаг 200 мм; 4 - прокладка из резины толщиной 2 мм; 5 - рейка (12´20) мм; 6 - монтажная доска Сечение В1 Сечение В3 Сечение В2 Сечение В4 1 - уплотняющая прокладка по ГОСТ 10174 Двери рамочные с качающимися полотнами Сечение Г1 Сечение Г3 Сечение Г2 Сечение Г4 1 - пружинная петля по ГОСТ 5088; 2 - пластик бумажнослоистый по ГОСТ 9590; 3 - монтажная доска Примеры установки защитных ограждений приведены в рекомендуемом приложении 2. Толщина стекла, конструкция защитных решеток и изменения конструкции дверей, связанные с установкой электрозамков, должны быть указаны в рабочих чертежах. 2.8. Для защиты от механических повреждений снижения шума и теплопотерь двери типа Н должны быть укомплектованы дверными закрывателями типа ЗД1 по ГОСТ 5091-78, уплотняющими прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338, дверными упорами типа УД1 по ГОСТ 5091. В двупольных дверях должны устанавливаться задвижки ЗТ или шпингалеты ШВ по ГОСТ 5090. 2.9. Необходимость комплектования дверей замками по ГОСТ 5089 должна указываться в заказе. 2.10. Расположение приборов и их типы приведены в обязательном приложении 3. 2.11. В заказе на поставку дверей должно быть указано: число дверей по маркам и обозначение настоящего стандарта; вид и цвет отделки; толщина стекла; спецификация приборов. тип с Двери щитовые Трудносгораемые Сечение Д1 Сечение Д3 Сечение Д2 Сечение Д4 Утепленные Сечение E1 Сечение Е3 Сечение Е2 Сечение Е4 1 - резиновая прокладка по ГОСТ 7338; 2 - сталь тонколистовая оцинкованная толщиной 0,5 мм; 3 - облицовка ДВП марки СТ или ТВ толщиной 5 мм по ГОСТ 4598; 4 - картон асбестовый по ГОСТ 2850; 5 - мягкая ДВП марки М-1 толщиной 12 мм по ГОСТ 4598; 6 - рейка деревянная (12´30) мм; 7 - шурупы 1-4´40 по ГОСТ 1144, шаг 200 мм тип л Люки и лазы Сечение Ж1 Сечение Ж3 Сечение Ж2 1 - сталь тонколистовая оцинкованная толщиной 0,5 мм; 2 - ручка-скоба РС по ГОСТ 5087; 3 - доски; 4 - минераловатные плиты на синтетическом связующем по ГОСТ 9573; 5 - резина пористая (6´20) мм; 6 - петля ПН1-130 по ГОСТ 5088; 7 - упор деревянный толщиной 50 мм ПРИЛОЖЕНИЕ 1Справочное РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХТИП Н Примечание. В скобках указаны размеры проемов для качающихся дверей. ТИП С ТИП л ПРИЛОЖЕНИЕ 2Рекомендуемое ПРИМЕРЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙДеревянные ограждения Металлические ограждения ПРИЛОЖЕНИЕ 3Обязательное РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХОднопольные двери типов Н и С Двупольные двери типов Н и С Двери типа Л Петля для противовеса Примечания: 1. В дверях типа С закрыватели не устанавливают. 2. Замки устанавливают в случаях, предусмотренных рабочими чертежами. 3. Ручки-скобы могут устанавливаться вертикально или горизонтально. 4. Петли для противовеса устанавливают в однопольных люках. Допускается применение петель другой конструкции. ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР РАЗРАБОТЧИКИ Ю.А. Арго (руководитель темы), канд. техн. наук; И.В. Строков; И.С. Посельская; Г.Г. Коваленко; З.А. Буркова; Г.В. Левушкин 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 13.04.81 № 51 3. Введен впервые 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Переиздание. Октябрь 1991 г. СОДЕРЖАНИЕ
|
|
