ГОСТ 5088-94 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ПЕТЛИ СТАЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 5088-94 МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ Москва Предисловие 1. РАЗРАБОТАН Центральным проектно-конструкторским и технологическим бюро (ЦПКТБ) Минстроя России, Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭПжилища) Российской Федерации ВНЕСЕН Минстроем России 2. ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 марта 1994 г.
3. Постановлением Минстроя России от 5 апреля 1995г. № 18-29 межгосударственный стандарт ГОСТ 5088-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 сентября 1995 г. 4. ВЗАМЕН ГОСТ 5088-78 ГОСТ 5088-94 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ПЕТЛИ СТАЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ Технические условия Steel hinges for wooden windows and doors. Дата введения 1995-09-01 1. ОБЛАСТЬ ПРИМЕНЕНИЯНастоящий стандарт распространяется на стальные петли для деревянных окон и дверей. Обязательные требования к качеству петель изложены в 4.3, 4.5, 4.7, 4.8, 4.10, 4.11, 4.14 - 4.16. Область применения петель приведена в приложении А. 2. НОРМАТИВНЫЕ ССЫЛКИВ настоящем стандарте использованы ссылки на следующие стандарты: ГОСТ 9.303-84 ЕCЗKC. Покрытия металлические и неметаллические неорганические. Общие требования к выбору ГОСТ 397-79. Шплинты. Технические условия ГОСТ 538-88. Изделия замочные и скобяные. Общие технические условия ГОСТ 1145-80. Шурупы с потайной головкой. Конструкция и размеры ГОСТ 11648-75. Шайбы упорные быстросъемные. Технические условия 3. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ3.1. Петли, изготовляемые по настоящему стандарту, подразделяют на: Н - накладные; В - врезные; Вв - ввертные. 3.2. Типы, основные размеры и комплектность петель приведены в приложении Б. В комплект входит петля в сборе и крепежные изделия. Основные детали петель приведены в приложении В. 3.3. Условные обозначения типов и конструктивное решение петель приведены в таблице 1. Таблица 1
3.4. Устанавливается следующая структура условного обозначения петли:
Пример условного обозначения петли накладной типа ПН1 высотой 110 мм, правой: ПН1-110 П ГОСТ 5088-94 То же, врезной типа ПВ4 высотой 90 мм, исполнения 1: ПВ4-90-1 ГОСТ 5088-94 4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ4.1. Петли должны изготовляться в соответствии с требованиями ГОСТ 538 и настоящего стандарта. 4.2. Петли типов ПН1-ПН4, ПН6, ПН10 и ПВ1 следует изготовлять правыми и левыми для установки правых и левых створок окон и полотен дверей (на рисунках Б1 - Б4, Б6, Б10, Б11 приложения Б указаны правые петли). 4.4. Овальность осей и полуосей в местах подвижных соединений с картами не должна быть более 0,1 мм, а трубок карт петель - 0,3 мм. 4.6. Отклонение от перпендикулярности опорных поверхностей осей петель ПН1 - ПН4 и ПВ1 относительно осей вращения не должно быть более 0,25 мм. 4.8. Продольный и поперечный люфт в шарнирах петель типов ПН8 и ПН9 не должен быть более 0,3 мм. Для петель применяют пружины кручения по техническим условиям завода-изготовителя, утвержденным в установленном порядке. Оси петель всех типов, кроме типов ПН5, ПН8 - ПН10 и ПВв1 - ПВв3, должны иметь на торце фаску (2 - 3)´30°. 4.13. Карты петель типов ПН1, ПН3, ПН5, ПН6 и ПН8 по согласованию с потребителем допускается изготовлять прямоугольной формы. 4.15. Петли исполнения 2 типов ПН7, ПВ2 - ПВ4 необходимо комплектовать шплинтами 2´16 по ГОСТ 397 или быстросъемными упорными шайбами 5-080 по ГОСТ 11648. 4.16. Требования к покрытиям петель - по ГОСТ 538. Для петель в соответствии с областью их применения установлены следующие группы условий эксплуатации по ГОСТ 9.303: 1 - для петель типов и типоразмеров ПН1-70, ПН1-85, ПН1-110, ПН2-70, ПН2-85, ПН2-110, ПН3-85, ПН4, ПН5, ПН6, ПН7, ПВ1, ПВ2, ПВ3, ПВ4, ПВв1, ПВв2, ПВв3; 2, 3 - для петель типов и типоразмеров ПН1-130, ПН1-150, ПН2-130, ПН2-150, ПН3-110, ПН3-130, ПН3-150, ПН8, ПН9, ПН10. 4.17 Маркировка и упаковка - по ГОСТ 538. 5. ПРИЕМКА5.1. Приемочный контроль петель на соответствие требованиям ГОСТ 538 и 4.3 - 4.10, 4.12, 4.15 настоящего стандарта проводится в соответствии с ГОСТ 538. Значительными дефектами считают дефекты, относящиеся к отклонениям от требований, указанных в ГОСТ 538 и 4.10 настоящего стандарта. Малозначительными дефектами считают дефекты, относящиеся к отклонениям от требований, указанных в ГОСТ 538 и 4.3 - 4.9, 4.12, 4.15 настоящего стандарта. 5.2. Периодические испытания ввертных петель на соответствие требованиям 4.14 и петель типов ПН8 и ПН9 на соответствие требованиям 4.11 должны проводиться не реже одного раза в год. Для проведения испытаний отбирают не менее трех петель. 5.3. Типовые испытания - по ГОСТ 538. 6. МЕТОДЫ КОНТРОЛЯ6.1. Методы контроля и испытаний петель - по ГОСТ 538 и настоящему стандарту. 6.2. Испытания ввертных петель на отрыв проводят приложением силы 800 Н (80 кгс) в течение не менее 1 мин. к каждому стержню петли. После испытаний петля должна сохранить работоспособность. 6.3. Испытания петель типов ПН8 и ПН9 по 4.11 проводят приложением силы не менее 2 и не более 4 кгс на расстоянии 700 мм от оси петли к фрагменту двери с установленной на нем петлей и выдерживанием приложенной силы в течение 1 мин. После снятия приложенной силы петля должна вернуть фрагмент двери в исходное положение. 7. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕТранспортирование и хранение - по ГОСТ 538. 8. ГАРАНТИИ ИЗГОТОВИТЕЛЯГарантии изготовителя - по ГОСТ 538. ПРИЛОЖЕНИЕ А(Информационное) ОБЛАСТЬ ПРИМЕНЕНИЯ ПЕТЕЛЬТаблица А1
ПРИЛОЖЕНИЕ Б(Обязательное) ТИПЫ, РАЗМЕРЫ И КОМПЛЕКТНОСТЬ ПЕТЕЛЬВ миллиметрах
Рисунок Б1 - Петля накладная типа ПН1 В миллиметрах
Рисунок Б2 - Петля накладная типа ПН2 В миллиметрах
Рисунок Б3 - Петля накладная типа ПН3 Шурупы 5´80 (6 шт.) ГОСТ 1145 Рисунок Б4 - Петля накладная типа ПН4 В миллиметрах
Рисунок Б5 - Петля накладная типа ПН5 В миллиметрах
Рисунок Б6 - Петля накладная типа ПН6 Шурупы 3´25 (4 шт.) ГОСТ 1145 Рисунок Б7 - Петля накладная типа ПН7 В миллиметрах

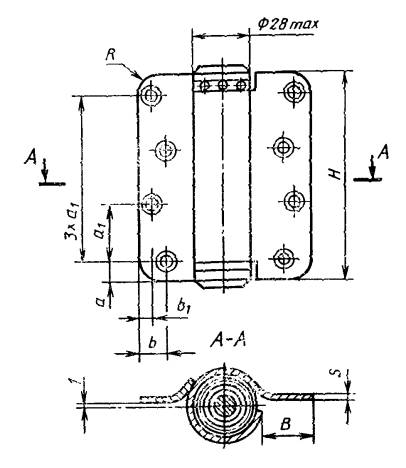

Рисунок Б8 - Петля накладная типа ПН8 * Для дверей с толщиной полотна 52 мм. Рисунок Б9 - Петля накладная типа ПН9 Шурупы 5´35 (8 шт.) ГОСТ 1145. Рисунок Б10 - Петля накладная типа ПН10 В миллиметрах
Рисунок Б11 - Петля врезная типа ПВ1 * при установке петель на автоматизированных линиях по согласованию с потребителем допускается применять штифты длиной 35 мм для створок окон жилых и 45 мм для общественных зданий. В миллиметрах
** - Длину штифтов следует указывать при заказе Рисунок Б12 - Петля врезная типа ПВ2 * - Для окон с тройным остеклением. Штифты - 4 шт.; длину штифтов следует указывать при заказе. Рисунок Б13 - Петля врезная ПВ3 В миллиметрах
Рисунок Б14 - Петля врезная типа ПВ4 Рисунок Б15 - Петля ввертная типа ПВв1 Рисунок Б16 - Петля ввертная типа ПВв2 Рисунок Б17 - Петля ввертная типа ПВв3 ПРИЛОЖЕНИЕ В(Информационное) ОСНОВНЫЕ ДЕТАЛИ ПЕТЕЛЬПетли накладные и врезные
Петли ввертные
Ключевые слова: петли накладные, врезные, ввертные; деревянные окна и двери СОДЕРЖАНИЕ
|
|
