ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ ГОСТ 5091-78 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ ГОСТ 5091-78 Москва - 1978 РАЗРАБОТАН Центральным проектно-конструкторским и технологическим бюро (ЦПКТБ) Главсантехпрома Минстройматериалов СССР Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭПжилища) Госгражданстроя ИСПОЛНИТЕЛИ: А.А. Зуев, П.Ф. Пахомов, В.П. Антонов ВНЕСЕН Министерством промышленности строительных материалов СССР Зам. министра А.С. Болдырев ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Отделом технического нормирования и стандартизации Госстроя СССР Начальник отдела В. И. Сычев УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. № 29 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. № 29 срок введения установлен с 01.01. 1980 г. 1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий. (Измененная редакция. Изм. № 2) 2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт. 1-12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт. 13 и в табл. 2. (Измененная редакция. Изм. № 2) Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл. 1. (Измененная редакция. Изм. № 2) Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в приложении к настоящему стандарту. (Измененная редакция. Изм. № 2)
(Измененная редакция. Изм. № 1, 2) Закрыватель дверной типа ЗД1
* Диапазон регулирования - 40 мм. (Измененная редакция. Изм. № 2) Шурупы 1-5 ´ 40 (4 шт.) и 2-5 ´ 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80. (Измененная редакция. Изм. № 2) Условное обозначение: ЗД1 ГОСТ 5091-78 Черт. 2 исключен (Измененная редакция. Изм. № 2). Закрыватель дверной типа ЗД3
Шурупы 1-4 ´ 35 (4 шт.) и 1-3 ´ 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80. (Измененная редакция. Изм. № 2) Условное обозначение: ЗД3 ГОСТ 5091-78 Закрыватель дверной верхнего расположения типа ЗД4
Вариант исполнения крепления закрывателя
(Измененная редакция. Изм. № 1, 2) Шурупы 1-4 ´ 35 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80. (Измененная редакция. Изм. № 2) Условное обозначение: ЗД4 ГОСТ 5091-78 Фиксатор типа ФК1
Примечание. Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм. Шурупы А4 ´ 30 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80. (Измененная редакция. Изм. № 2) Условное обозначение: ФК1 ГОСТ 5091-78Черт. 6 исключен. (Измененная редакция. Изм. № 2). Фиксатор типа ФК3
Шурупы 1-4 ´ 30 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80. (Измененная редакция. Изм. № 2) Пример условного обозначения фиксатора длиной 70 мм: ФК3-70 ГОСТ 5091-78Глазок дверной типа ГД
Условное обозначение: ГД ГОСТ 5091-78Цепочка дверная типа ЦД
1 - запорная планка; 2 - основание Примечание: Допускается крепить основание цепочки тремя шурупами. (Измененная редакция. Изм. № 2) Шурупы 1-4 ´ 30 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80. (Измененная редакция. Изм. № 2) Условное обозначение: ЦД ГОСТ 5091-78 Упор дверной типа УД1
Шурупы 1-3 ´ 25 (4-5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80. (Измененная редакция. Изм. № 2) Условное обозначение: УД1ГОСТ 5091 -78Упор дверной типа УД2
Шурупы 1-5 ´ 40 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80. (Измененная редакция. Изм. № 2) Условное обозначение: УД2 ГОСТ 5091-78Упор оконный типа УО
Шурупы 1-3 ´ 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80. (Измененная редакция. Изм. № 2) Условное обозначение: УО ГОСТ 5091-78 Угольник типа УГ
Размеры в мм
Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями. Пример условного обозначения угольника стороной Н = 50 мм, исполнения 1: УГ50-1 ГОСТ 5091-78 Нагель типа НГ

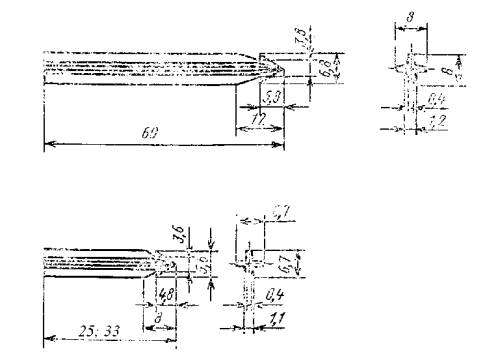

(Измененная редакция. Изм. № 2) Пример условного обозначения нагеля длиной 33 мм: НГ33 ГОСТ 5091-783. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом. (Измененная редакция. Изм. № 1, 2) 4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с. Форму корпуса закрывателя стандарт не устанавливает. (Измененная редакция. Изм. № 2) 5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна. 6. Угол обозрения у дверного глазка должен быть не менее 90°. 7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин. (Измененная редакция. Изм. № 2) 8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50-90 кгс/мм2 по ГОСТ 9012-59. 9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации. Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1 (Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, УО-2, 3, 4 (С) по ГОСТ 9303-84. (Измененная редакция. Изм. № 1, 2) 10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл. 3. Таблица 3
(Измененная редакция. Изм. № 1, 2) ПРИЛОЖЕНИЕ
|
|
