ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА ШУМ ОПРЕДЕЛЕНИЕ ШУМОВЫХ ХАРАКТЕРИСТИК ИСТОЧНИКОВ ШУМА Ориентировочный метод ГОСТ 12.1.028-80 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета СССР по стандартам от 13 октября 1980 г. № 5030 срок введения установлен с 01.07 1981 г. Несоблюдение стандарта преследуется по закону Настоящий стандарт распространяется на машины, технологическое оборудование и другие источники шума (далее - источники шума), которые создают в воздушной среде все виды шумов по ГОСТ 12.1.003-76. Стандарт устанавливает ориентировочный метод измерения при определении уровней звуковой мощности в полосах частот, а также корректированного по характеристике А уровня звуковой мощности источника шума в местах эксплуатации: в помещениях и на открытых площадках. Стандарт полностью соответствует СТ СЭВ 1413-78. Стандарт следует применять в случае, если точные и технические методы измерения, установленные ГОСТ 23941-79, не могут быть применены или их применение не вызывается технической необходимостью. 1. ОБЩИЕ ПОЛОЖЕНИЯ1.1. Ориентировочный метод измерения при выполнении всех условий измерения обеспечивает получение максимального среднего квадратического отклонения уровней звуковой мощности в полосах частот и корректированного по характеристике А уровня звуковой мощности по ГОСТ 23941-79. 1.2. Измерения должны проводиться: в помещениях, где установлено испытываемое оборудование; на открытых площадках, над звукоотражающей плоскостью. Проверка условий измерений - по пп. 3.2 - 3.4. 1.4. Величины максимальных средних квадратических отклонений уровней звуковой мощности в полосах частот при расширении частотного диапазона измерений или в более узких полосах частот, чем треть октавы по п. 1.3, должны быть определены в результате дополнительных измерений. 2. АППАРАТУРА2.1. Для измерения уровней звукового давления и уровней звука применяют шумомеры 1-го или 2-го класса по ГОСТ 17187-71 с полосовыми электрическими фильтрами по ГОСТ 17168-71 или измерительными трактами с характеристиками, соответствующими этим стандартам. Микрофон шумомера или измерительного тракта должен быть предназначен для измерений в свободном звуковом поле - при измерениях на открытой площадке и для измерений в отраженном звуковом поле - при измерениях в помещениях. 2.2. Акустическая и электрическая калибровка шумомера или измерительного тракта должна проводиться до и после проведения измерений. Погрешность применяемого для акустической калибровки источника звука не должна превышать ±0,5 дБ. 3. УСЛОВИЯ ИЗМЕРЕНИЙ3.1. Размеры открытой площадки и размеры испытательной площадки в помещении должны быть достаточными, чтобы разместить в центре испытываемый источник шума и вокруг него точки измерений в соответствии с п. 4.3. Метод определения постоянной К в помещении приведен в обязательном приложении 1. 3.5. При измерениях температура воздуха не должна изменяться более чем на ±10°С. 3.6. Измерения на открытой площадке не должны проводиться во время выпадания атмосферных осадков и при скорости ветра более 5 м/с. При скорости ветра от 1 до 5 м/с следует применять экран для защиты измерительного микрофона от ветра. Число точек измерения шума помех может быть уменьшено, если эквивалентный уровень помех распределен в помещении равномерно. 3.8. Если разность между уровнем измеренного шума и эквивалентным уровнем помех DL в дБ или дБА постоянна и менее 3 дБ (дБА) или она менее 10 дБ (дБА) и колеблется во времени, то результат измерения в данной полосе частот и в данной точке измерения не может быть оценен. Если разность DL³3 дБ (дБ А) для учета помех следует из уровня, измеренного при работе источника шума, вычесть значения D, приведенные в таблице.

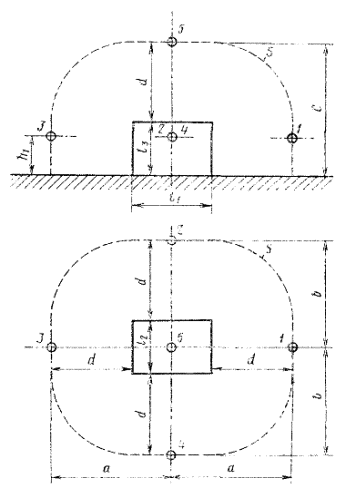

4. ПОДГОТОВКА К ИЗМЕРЕНИЯМ4.1. Испытываемый источник шума следует установить в середине испытательной площадки, на звукоотражающей плоскости. Режимы и условия работы источника шума, его установка, монтаж и оснащение - по ГОСТ 23941-79. 4.2. В помещении должна быть определена постоянная К по пп. 3.3 и 3.4. 4.3. Точки измерений следует располагать на измерительной поверхности. Измерительная поверхность - условная поверхность, которая окружает источник шума и заканчивается на звукоотражающей плоскости. В качестве измерительной поверхности следует принимать полусферу или измерительную поверхность, которая расположена на одном и том же измерительном расстоянии d от огибающего испытываемый источник шума параллелепипеда (см. черт. 1). Параллелепипед, огибающий источник шума, - условная поверхность, так же окружающая источник шума и заканчивающаяся на звукоотражающей плоскости. Размеры параллелепипеда должны соответствовать габаритным размерам источника шума. При определении их не следует учитывать части источника, которые существенно не излучают звуковой энергии (рычаги, концы валов и т.п.), но следует учитывать траектории, описываемые движущимися при работе частями источника шума. 4.4. Измерительное расстояние следует выбирать таким образом, чтобы точки измерения лежали вне зоны ближнего поля источника шума и в пределах окружающего источника шума пространства, где обеспечены требования пп. 3.3 и 3.7. Измерительное расстояние должно быть равно 1 м (d=1 м); допускается меньшее измерительное расстояние, но не менее 0,25 м. При измерениях на площадках больших размеров, а также при испытаниях источников шума, которые не допускают приближения микрофона менее чем на 1 м, измерительное расстояние может быть более 1 м (d>1 м). 4.5. Полусферическая измерительная поверхность должна использоваться, если измерительное расстояние d превышает в 1,5 раза максимальный размер огибающего параллелепипеда (d³1,5lmax), а радиус R измерительной полусферы больше или равен удвоенному максимальному размеру огибающего параллелепипеда (R³2lmax). Центр измерительной полусферы должен совпадать с проекцией центра огибающего параллелепипеда на звукоотражающую плоскость. Площадь измерительной полусферы вычисляют по формуле 4.6. Характеристические размеры измерительной поверхности, расположенной на расстоянии d от огибающего источник шума параллелепипеда (черт. 1), вычисляют по формулам ; ; , (2) где l1, l2 - размеры основания параллелепипеда, огибающего источник шума, l1³l2, м; l3 - высота параллелепипеда, огибающего источник шума, м; d - измерительное расстояние, м. Площадь измерительной поверхности м2 следует определять по формуле 4.7. Количество точек измерения должно быть не менее пяти. Располагать их следует, как указано на черт. 1. S - измерительная поверхность: 1 - 5 - точки измерения; l1, l2, l3 - размеры огибающего источник шума параллелепипеда; d - измерительное расстояние; а, b, с - характеристические размеры измерительной поверхности Черт. 1 Точки измерения 1 - 4 расположены на высоте h1, которая должна быть не менее 0,15 м. Высоту h1 вычисляют по формуле (4) 4.8. Если разность между максимальными и минимальными уровнями звука в точках измерений 1 - 5 превышает 8 дБА, то следует использовать 8 точек измерения по п. 4.7 ГОСТ 12.1.026-80. 4.9. Если расположение микрофона в измерительной точке затруднено, то две измерительные точки могут быть смещены в сторону при условии сохранения равномерного распределения остальных точек на измерительной поверхности. 4.10. Допускается применение подвижного микрофона, равномерно перемещающегося по измерительной поверхности. 5. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ5.1. Микрофон должен быть установлен в точке измерения и ориентирован в направлении испытываемого источника шума. Между микрофоном и источником шума не должны находиться люди или предметы, искажающие звуковое поле. Расстояние между микрофоном и наблюдателем должно быть не менее 0,5 м. 5.2. На шумомере должна быть установлена временная характеристика S (медленно). Если показания шумомера колеблются в пределах 5 дБ, то следует отсчитывать среднее значение уровней. Для импульсных шумов следует дополнительно отсчитывать показания при временной характеристике I (импульс); эти значения приводят в протоколе измерений. Для непостоянных шумов должны быть измерены эквивалентные уровни звука LАэкв дБА. 6. РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ6.1. Средний уровень звукового давления в полосах частот (Lm) в дБ или средний уровень звука (LAm) в дБА на измерительной поверхности вычисляют по формуле где Li - уровень звукового давления в полосе частот, дБ, или уровень звука дБА, в i-й точке измерения с поправками по п. 3.8; n - количество точек измерения на измерительной поверхности; К - постоянная, учитывающая влияние отраженного звука в полосе частот, дБ, или в уровнях звука, дБА, определенная в помещении по обязательному приложению 1; К=0 при измерениях на открытых площадках. Если значения Li отличаются не более чем на 5 дБ, дБА, то величину Lm вычисляют по формуле , (6) где обозначения те же, что в формуле (5). 6.2. Уровень звуковой мощности в полосах частот LР, дБ, или корректированный уровень звуковой мощности LРА, дБА, вычисляют по формуле , (7) где Lm - средний уровень звукового давления в полосе частот или средний уровень звука на измерительной поверхности по п. 6.1; S - площадь измерительной поверхности м2 по пп. 4.4 и 4.5; S0=1 м2. 6.3. Результаты измерений следует занести в протокол - по ГОСТ 23941-79. ПРИЛОЖЕНИЕ 1Обязательное ОПРЕДЕЛЕНИЕ ПОСТОЯННОЙ К В ПОМЕЩЕНИИ1. Постоянную К определяют методом образцового источника шума, изложенным в обязательном приложении ГОСТ 12.1.026-80. 2. Постоянную К вычисляют также по формуле , где S - площадь выбранной измерительной поверхности м2, вычисленная по формуле (1) или (3); А - эквивалентная площадь звукопоглощения м2, в помещении в полосе частот, определяемая по обязательному приложению 4 к ГОСТ 12.1.025-81 или по обязательному приложению 2 настоящего стандарта. Номограмма для определения постоянной К приведена на черт. 2. Номограмма для определения постоянной К S - площадь измерительной поверхности м2, Sv - площадь ограничивающих поверхностей помещения м2, as - средний коэффициент звукопоглощения; К - постоянная согласно п. 3.4. Черт. 2 ПРИЛОЖЕНИЕ 2Обязательное ПРИБЛИЖЕННОЕ ОПРЕДЕЛЕНИЕ ЭКВИВАЛЕНТНОЙ ПЛОЩАДИ ЗВУКОПОГЛОЩЕНИЯ В ПОМЕЩЕНИИ1. Эквивалентную площадь звукопоглощения A приближенно вычисляют по формуле

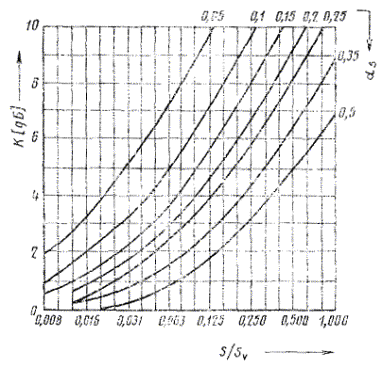

где Sv - площадь ограждающих поверхностей в помещении (включая пол), м2; as - средний коэффициент звукопоглощения, зависящий от вида помещения и равный: 0,05 - для пустого помещения с гладкими стенами из бетона, кирпича; 0,1 - для частично пустого помещения с гладкими стенами из бетона, кирпича; 0,15 - для помещения с жесткой мебелью, машинных залов или цехов с оборудованием; 0,2 - для расчлененных помещений с оборудованием или без него; 0,25 - для помещений с мягкой мебелью и цехов с частичной облицовкой звукопоглощающими конструкциями стен и потолка; 0,35 - для помещений с полной звукопоглощающей облицовкой стен и потолка; 0,5 - для помещений, облицованных специальными звукопоглощающими конструкциями. СОДЕРЖАНИЕ
|
|
