ЕДИНЫЕ
НОРМЫ ВРЕМЕНИ И РАСЦЕНКИ НА
ИЗГОТОВЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ
ИЗДЕЛИЙ И КОНСТРУКЦИЙ

Выпуск II. Арматурные paботы

Москва - 1990

Единые нормы времени и расценки на изготовление железобетонных изделий и конструкций. Выпуск II. Арматурные работы разработаны научно-исследовательским, проектным и внедренческим центром "ЦОТэнерго" (ответственный исполнитель - нормативно-исследовательская станция № 43, ответственный за выпуск - отдел организации и нормирования труда в стройиндустрии) в соответствии с приказом Минэнерго СССР от 15.08.86 № 434 "О состоянии и мерах по улучшению нормирования труда на стройках и предприятиях стройиндустрии".

Сборник содержит нормы времени на правку и резку арматурной стали, гнутье арматурных стержней и сеток, изготовление предварительно-напряженной арматуры, изготовление спиралей на навивочных станках, сварочные работы, изготовление пространственных арматурных каркасов.

С выходом в свет настоящего сборника отменяется действие сборника "Единые нормы времени и расценки на изготовление железобетонных изделий и конструкций. Выпуск II. Арматурные работы", издания 1985 года.

ОБЩАЯ ЧАСТЬ

1. В основу разработки норм времени положены следующие данные:

- хронометражные наблюдения;

- технические расчеты;

- технические характеристики оборудования и механизмов;

- результаты анализа организации труда и мероприятия по ее совершенствованию.

2. Нормы времени указаны в числителе и выражены в человеко-часах, расценки (в рублях и копейках) рассчитаны по часовым тарифным ставкам рабочих-сдельщиков, установленным согласно приложению № 8 к приказу Минэнерго СССР от 14.11.86 № 616.

3. Наименование профессий и разряды работ указаны в соответствия с действующим Единым тарифно-квалификационным справочником работ и профессий рабочих: выпуск 42 (раздел "Производство железобетонных изделий и конструкций") и выпуск 2 (раздел "Сварочные работы"), утвержденные постановлениями Государственного комитета СССР по труду и социальным вопросам и ВЦСПС от 23 июля 1984 г. № 214/14-1 и от 16 января 1985 г. № 17/2-54.

В случае внесения изменений в тарифно-квалификационный справочник, наименования профессий, разряды работ и рабочих, указанные в данном сборнике, должны соответственно изменяться.

4. Выполнение работ рабочими не тех разрядов (квалификации), которые указаны в сборнике, не может служить основанием для каких-либо изменений норм и расценок.

5. Нормами учтено время на подготовительно-заключительные работы, обслуживание рабочего места, технологические перерывы, отдых и личные надобности. Значения этих величин, в процентах от оперативного времени, приведены в соответствующих разделах.

В случае применения сборника для оплати труда рабочих сквозных бригад нормы времен! к расценки умножать на 0,95.

6. Приведенные в сборнике пределы числовых показателей (длина, диаметр, вес и др.), в которых указано "до", следует понимать включительно.

7. Нормами предусмотрена транспортировка и подноска материалов, инструмента и приспособлений на заготовительных работах (разделы 1-5) на расстояние до 10 м, а при изготовлении пространственных арматурных каркасов - на расстояние до 30 м.

Перемещение грузов на расстояние, превышающее учтенное в сборнике, следует нормировать по разделу VI "Транспортные работы" сборника "Нормативы времени на производство железобетонных изделий и конструкций. Выпуск II. Арматурные работы" издания 1984 г. Этим же сборником следует пользоваться при нормировании арматурных работ, не охваченных настоящим сборником.

Перемещение арматурных стержней, каркасов, сеток, закладных деталей весом до 60 кг производится вручную, более 60 кг - тельфером или краном.

8. Затраты времени машинистов кранов, занятых на подъемно-транспортных операциях, в величину норм не включены и оплачиваются отдельно.

9. Нормы времени, указанные в таблицах настоящего выпуска, установлены для наиболее распространенных условий выполнения работ. Для других условий в выпуске приводятся поправочные коэффициенты к нормам и расценкам соответствующих таблиц.

10. Расчет норм произведен на укрупненные измерители - 1 т арматуры и 1 т каркасов с учетом применения их для бригад с оплатой за конечный коллективный результат труда.

11. До введения норм времени настоящего сборника необходимо привести организационно-технические условия в цехах и на производственных участках (организация труда, оснастка и др.) в соответствие с запроектированными в нормах и осуществить производственный инструктаж рабочих.

12. При внедрении на предприятиях более прогрессивной, чем это предусмотрено в данном выпуске, организации производства, труда, технологии работы, оборудования, машин, оснастки и т.п., повышающих производительность труда рабочих, следует разрабатывать методом технического нормирования и вводить в установленном порядке местные нормы, соответствующие более высокой производительности труда.

ТЕХНИЧЕСКАЯ ЧАСТЬ

1. Нормами настоящего выпуска предусмотрена заготовка арматуры и изготовление пространственных арматурных каркасов для изготовления железобетонных изделий и конструкций на предприятиях по производству сборного железобетона, оснащенных подъемно-транспортными механизмами, станками, ножницами, сварочными машинами, приспособлениями и инструментами с выполнением работ в помещениях или на открытых полигонах.

2. Нормы установлены с учетом:

оснащения рабочих мест необходимые оборудованием, оснасткой, инвентарем и инструментом;

выпуска продукции, отвечающей требованиям действующих технических условий и стандартов;

соблюдения действующих в промышленности строительных материалов "Единых правил техники безопасности и производственной санитарии".

3. Кроме основных работ, нормами настоящего сборника учтены и особой оплате не подлежат:

получение задания, инструмента, инструктаж и ознакомление с чертежами и эскизами;

переходы рабочих в пределах цеха, технологической линии, связанные с переменой рабочих мест;

подготовка инструмента, приспособлений и рабочего места;

уборка инструмента, приспособлений и рабочего места с погрузкой отходов в транспортные средства;

обслуживание механизмов и уход за ними;

мелкий ремонт оборудования и механизмов;

ручное управление тельферами и кран-балками;

маркировка изделий;

сдача работ.

4. В настоящем сборнике предусмотрено использование мостовых кранов. При перемещении грузов козловыми и башенными кранами Н.вр. и Расц. умножать на 1,2.

5. Характеристика и сортамент арматурной стали, применяемой при производстве арматурных работ, приведены ниже.

ХАРАКТЕРИСТИКА АМАТУРНОЙ СТАЛИ

СОРТАМЕНТ СТЕРЖНЕЙ АРМАТУРЫ

А. Круглой стали

Б. Квадратной стали

Сортамент листовой, швеллерной, двухтавровой, угловой стали и труб

Вес 1 м² заготовки из листовой стали

Вес 1 м заготовки швеллерной и двухтавровой стали

Вес 1 м заготовки угловой равнобокой стали

(ГОСТ 8509-72)

Вес 1м заготовки угловой неравнобокой стали

(ГОСТ 8510-72)

РАЗДЕЛ ПЕРВЫЙ

ПРАВКА И РЕЗКА АРМАТУРНОЙ СТАЛИ

Раздел включает нормы времени и расценки на правку и резку арматурной стали на правильно-отрезных станках, поступающей на завод в бухтах, и резку стержневой стали на приводных станках.

Техническая характеристика автоматических правильно-отрезных станков

Техническая характеристика станков для резки стержневой арматуры

Организация труда

1. Правке и резка арматурной стали производится на автоматических станках непрерывного действия тина С-338А, СМ-759, СМЖ-142А и ИО-358, резка - на приводных станках типа С-370, СМ-3002 и СМЖ-322А.

2. Нормами времени учтена организация труда при которой:

станки оборудованы одним бухтодержателем, cтолом с роликами, приемным, желобом, передвижным упором и мерной линейкой;

установка бухт на вертушку правильно-отрезного станка производится краном или тельфером. Допускается установка бухты вручную, вес бухты при этом не должен превышать 100 кг;

- бухты и арматурные стержни заранее доставляются в цех и складируются на расстоянии не более 10 метров от станков;

- установка и периодическая замена плашек и режущих ножей производится наладчиком оборудования;

- рабочий обслуживает один станок, при обслуживании одним рабочим двух или более станков применяется поправочный коэффициент, указанный в примечании к параграфу 2-1;

- арматурная сталь режется пучками, количество штук в каждом пучке приведено ниже.

Регламентированные затраты времени

§ 2-1. ПРАВКА И РЕЗКА СТАЛИ НА АВТОМАТИЧЕСКИХ СТАНКАХ

Схема организации рабочего места

1 - бухтодержатель,

2 - правильно-отрезной станок,

3 - предохранительное устройство,

4 - место арматурщика.

Состав работы

Установить бухту на вертушку, снять скрутки и заправить конец арматуры в барабан. Отрегулировать плашки. Установить механизм резки на заданную длину стержней. Произвести правку и резку арматурной стали.

Исполнитель арматурщик 3 разряда

Нормы времени и расценки на 1т нарезанной стали

Примечания: 1. При правке и резке стали одновременно на двух и более станках Н.вр. и Расц. умножать на 0,7.

2. При правке и резке арматурной стали периодического профиля Н.вр. и Расц. умножать на 1,2.

§ 2-2. РЕЗКА АРМАТУРНОЙ СТАЛИ НА ПРИВОДНЫХ СТАНКАХ

Схема организации рабочего места

1 - станок для резки арматурной стали,

2 - роликовый стол со стеллажом,

3 - разметочная линейка,

4 - передвижной упор,

5 - место арматурщика 2 разряда,

6 - место арматурщика 2 разряда,

7 - контейнер

Состав работа

Установить упор на заданный размер резки. Извлечь стержни из пачки и уложить их на рольганг. Выровнять концы стержней между собой. Отрезать стержни. Уложить отрезанные стержни в контейнер.

Нормы временя и расценки на 1т нарезанной стали

РАЗДЕЛ ВТОРОЙ

ГНУТЬЕ АРМАТУРНЫХ СТЕРЖНЕЙ И СЕТОК

Настоящий раздел включает нормы времени и расценки на гнутье арматурных стержней на приводных и ручных станках, изготовление монтажных петель и полухомутов на станках местного изготовления и гнутье сеток на приводных станках.

Техническая характеристика гибочных станков

А. Станки для гнутья стержней

Б. Станки для гнутья монтажных петель и полухомутов (местного изготовления)

В. Станки для гнутья сеток

Организация труда

Гнутье арматурных стержней предусмотрено на станках C-146A и С-564.

Нормой времени и расценками учтена организация работ при которой:

- арматурные сетки и стержни поданы и уложены в непосредственной близости от станка;

- рабочие места оборудованы роликовыми столами (по обе стороны от станка);

- станки оборудованы мерными линейками, на которые наносятся метки при гнутье первого размеченного стержня;

- станки имеет комплект сменных упоров, осевых и изгибающих пальцев и несколько пар шестерен, которые могут меняться в зависимости от диаметра изгибаемой арматуры;

- нарезанные по размерам ровные стержни подаются и укладываются в пределах рабочего места (не более 10 метров, от станка);

- гнутье стержней производится пучками, количество одновременно изгибаемых стержней в пучке приведено в таблице.

- гнутье стержней на ручных станках производится в исключительных случаях при небольших объемах работ. Диаметр стержней не должен превышать 12 мм. Количество одновременно изгибаемых стержней на ручных станках приведено ниже.

- гнутье монтажных петель и полухомутов из арматурных стержней диаметром от 3 до 12 мм производится на высокопроизводительных пневматических или механических станках. Конструкция станков позволяет производить 3-5 отгибов в стержне за один рабочий ход. Длина стержней для монтажных петел петель от 0,8 до 1,3 м.

Для гнутья сварных сеток используются станки 7251A, CМ-5I6A, а также станки местного изготовления. На этих станках производится гнутье сеток длиной до 3 м. При гнутье сеток более 3м к основной секции станка комплектуют дополнительную.

Регламентированные затраты временя

§ 2-3. ГНУТЬЕ АРМАТУРНОЙ СТАЛИ

А. На приводных станках

Схема организации рабочего места

1 - станок для гнутья арматуры,

2 - роликовые столы со сплошными настилами,

3 - стеллаж для стержней,

4 - место арматурщика 3 разряда,

5 - место арматурщика 1 разряда.

Состав работы

Разметить места отгибов стержней. Согнуть стержни по заданной конфигурации. Уложить согнутые стержни на стеллаж или контейнер.

Нормы времени и расценки на 1 тонну арматуры

Таблица 1

Продолжение таблицы 1

Примечание. При числе отгибов более пяти Н.вр. и Расц. строк с пятью отгибами умножать на 1,1 на каждый следующий отгиб.

Б. На ручных станках

Схема организации рабочего места

1 - верстак с ручным станком для гнутья,

2 - контейнер для заготовок стержней,

3 - контейнер для готовых изделий,

4 - место арматурщика.

Состав работы

Разметить места отгибов стержней. Произвести гнутье стержней с периодической проверкой отгибов по шаблону. Уложить стержни в контейнер.

Таблица 2

Нормы времени и расценки на 1 т арматуры

В. На станках для изготовления монтажных петель и полухомутов

Схема организации рабочего места

1 - станок для изготовления петель и полухомутов,

2 - контейнер для стержней,

3 - контейнер для петель,

4 - место арматурщика.

Состав работы

Включить станок. Подать стержни в гибочное устройство. Произвести гнутье стержней. Уложить готовые изделия в кассету или контейнер.

Исполнитель

арматурщик 2 разряда.

Таблица 3

Нормы времени и расценки на 1 т петель

§ 2-4. ГНУТЬЕ АРМАТУРНЫХ СЕТОК И ПЛОСКИХ КАРКАСОВ НА приводНЫХ станках

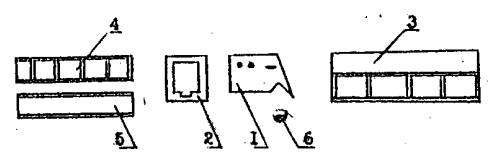

Схема организации рабочего моста

1 - станок для гнутья сеток и плоских каркасов,

2 - место складирования сеток и каркасов,

3 - место складирования гнутых сеток и каркасов,

4 - рабочие места арматурщиков.

Состав работы

Уложить сетку на стол гибочного станка. Разметить места отгибов. Произвести гнутье изделий по разметке. Снять изделия со станка и уложить в штабель или контейнер.

Исполнители:

арматурщик 2 разряда - 2.

А. На гидравлических станках

Таблица 1

Нормы времени и расценки на 1 т изделий

Продолжение таблицы 1
