МЕТОДИЧЕСКАЯ ДОКУМЕНТАЦИЯ В СТРОИТЕЛЬСТВЕ ЦНИИОМТП ЛЕСА СТРОИТЕЛЬНЫЕ. МОНТАЖ, РАСЧЕТ, ЭКСПЛУАТАЦИЯ МДС 12-25.2006 Москва 2006 В методическом документе содержатся сведения о лесах (о типах, конструкциях, технических возможностях и изготовлении лесов), необходимые для их выбора и применения в строительстве, изложены упрощенные методы проверочного расчета лесов на прочность и устойчивость в условиях конкретных строительных объектов, приводятся рекомендации по монтажу и испытаниям, ремонту и безопасной эксплуатации лесов. РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) (кандидаты техн. наук В.П. Володин, ЮЛ. Корытов). Методический документ предназначен для строительных организаций, применяющих леса при возведении зданий и сооружений, а также для отделочных и ремонтных работ на фасадах. Содержание
ВВЕДЕНИЕЛеса строительные относятся к средствам подмащивания. Леса используются для размещения рабочих, инструмента и материалов для выполнения строительных и ремонтных работ на высоте. В настоящее время применение лесов расширяется, что обусловлено малой долей стоимости лесов в общей стоимости здания (до 3 % стоимости жилого дома) и наличием дешевой рабочей силы. Леса являются универсальными средствами подмащивания: они применимы для зданий и сооружений с разнообразными конструктивными и архитектурно-планировочными параметрами, конфигурацией, высотой и протяженностью. Леса незаменимы в стесненных условиях городской застройки, где они используются не только по прямому назначению, но и в качестве защитных экранов. Оценка и выбор лесов производятся по техническим характеристикам и технико-экономическим показателям. Из технических характеристик основными являются максимальная высота лесов и нормативная поверхностная нагрузка. Основными технико-экономическими показателями принимаются: количество монтажных элементов и наибольший вес монтажного элемента, расход на изделия из металла и дерева, стоимость, трудоемкость изготовления и трудоемкость монтажа 1 м2 лесов. Кроме того, при анализе и выборе лесов учитывается качество сопроводительной конструкторской и эксплуатационной документации (рабочих чертежей по ЕСКД, технических условий, инструкций по монтажу и эксплуатации). 1. ОБЛАСТЬ ПРИМЕНЕНИЯНастоящий методический документ распространяется на приставные, навесные, подвесные и свободностоящие леса, применяемые при строительстве жилых, общественных и промышленных зданий. 2. НОРМАТИВНЫЕ ДОКУМЕНТЫСНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство СНиП II-23-81* Стальные конструкции ГОСТ 9.032-74* ЕСЗКС. Покрытия лакокрасочные. Группы, технические требования и обозначения ГОСТ 9.104-79* ЕСЗКС. Покрытия лакокрасочные. Группа условий эксплуатации ГОСТ 12.4.026-76* ССБТ. Цвета сигнальные и знаки безопасности ГОСТ 380-94 Сталь углеродистая обыкновенного качества. Марки ГОСТ 3242-79 Соединения сварные. Методы контроля качества ГОСТ 3262-75* Трубы стальные водогазопроводные. Технические условия ГОСТ 8240-89 Швеллеры стальные горячекатаные. Сортамент ГОСТ 8486-86* Пиломатериалы хвойных пород. Технические условия ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент ГОСТ 9467-75* Электроды дуговой сварки конструкционных и теплоустойчивых сталей. Типы ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент ГОСТ 15150-69* Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды покрытые металлические для ручной ГОСТ 24258-88 Средства подмащивания. Общие технические условия ГОСТ 26887-86 Площадки и лестницы для строительно-монтажных работ. Общие технические условия ГОСТ 27321-87 Леса стоечные приставные для строительно-монтажных работ. Технические условия Инструкция по применению навесных монтажных лесов для производства работ на фасадах строящихся зданий. - М.: ЦНИИОМТП, 1998. 3. ТЕХНИЧЕСКИЕ ВОЗМОЖНОСТИ ЛЕСОВ3.1. Леса представляют собой пространственную многоярусную и многосекционную конструкцию, которая позволяет организовать рабочие места на высоте, в различных горизонтальных и вертикальных поверхностях. В настоящее время применяются стоечные приставные к сооружаемому зданию и свободностоящие, навесные и подвесные леса. Наиболее широко применяются стоечные приставные и навесные леса. 3.2. Приставные леса крепятся к стене здания пробками (дюбелями) различных систем. Навесные одноярусные (двухъярусные) леса навешиваются кронштейнами в проемы здания и закрепляются различными способами за элементы здания (стены, перекрытия, колонны). Подвесные леса подвешиваются на струнах (тросах) к кронштейнам, укрепляемым на здании. Устойчивость свободностоящих лесов обеспечивается подкосами или растяжками. 3.3. Стоечные приставные леса состоят из стальных труб: вертикальных (стоек), горизонтальных продольных (ригелей), поперечных и диагональных связей (раскосов), обусловливающих жесткость пространственной конструкции. Конструкции лесов - инвентарные, легкие, сборно-разборные, многоразового применения. Оборачиваемость лесов составляет не менее 60 раз, а срок службы - не менее 5 лет. 3.4. По степени сборности, т.е. сокращения трудоемкости и времени монтажа и демонтажа, стоечные леса могут изготавливаться и собираться из единичных (трубчатых), плоских (рамных) или объемных (каркасных) элементов. По конструкции узловых соединений (при монтаже и демонтаже) стоечные трубчатые леса подразделяются на типы: соединяющиеся с помощью болтовых или клиновых хомутов и соединяющиеся с помощью крюковых или клиновых штырей. Стойки, рамные и каркасные элементы стыкуются при помощи патрубков. 3.5. На ригели (или на поперечные связи) перпендикулярно (параллельно) к стене укладывается щитовой деревянный настил. Лестницы для подъема на ярусы подвешивают к поперечным связям и опирают на щиты настила. Стоечные леса устанавливаются на опорные башмаки. Нагрузка лесов передается на башмаки и далее посредством деревянных подкладок на грунт. 3.6. Леса оборудуются средствами безопасности. Для предотвращения падений с высоты людей и предметов устраивают ограждения, а для защиты от атмосферных разрядов - молниеприемники и заземление. Общий вид стоечных приставных рамных лесов, например типа АРИС-200, приведен на рисунке 1. 3.7. Свободностоящие леса монтируются, как правило, из объемных (каркасных) элементов с размером в плане 1×1; 1×2; 2×2 м, изготавливаемых из стальных труб. Каркасные элементы стыкуются с помощью патрубков. По другим параметрам конструкция свободностоящих лесов аналогична конструкции приставных лесов. В отличие от приставных свободностоящие леса обладают собственной устойчивостью.

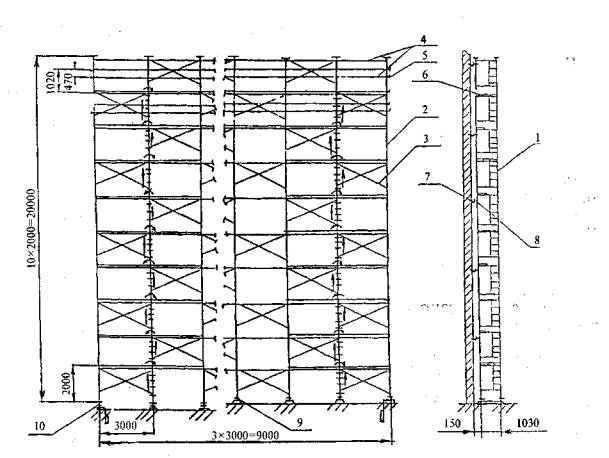

1 - рама с лестницей; 2 - рама; 3 - стяжка диагональная; 4 и 5 - стяжки ограждений; 6- настил; 7 - пробка (или крюк со втулкой); 8 - стяжка; 9 - опора; 10 - опора винтовая Рисунок 1 - Леса стоечные приставные 3.8. Навесные леса представляют собой раму с опорами для крепления за элементы здания. На раму укладываются рабочие и промежуточные настилы. Подъем на промежуточный настил - по лестнице. Ограждение представляет собой пространственную каркасную сварную конструкцию из швеллеров и уголков. С наружной стороны лесов устраивается защитная металлическая сетка. Поверх лесов для защиты от непогоды устраивается навес из сплошного профилированного листа. Для подъема лесов краном предусматриваются строповочные петли. Общий вид одноярусных и двухъярусных лесов, например конструкции ЦНИИОМТП, показан на рисунках 2 и 3.

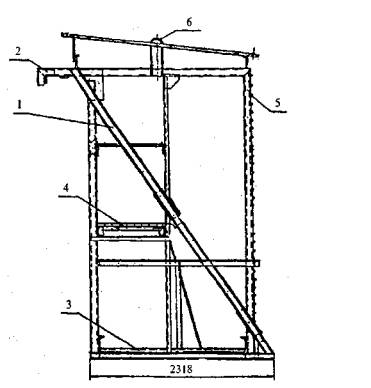

1 - рама; 2 - опора; 3 - настил; 4 - щит; 5 – сетка; 6 - петля Рисунок 2 - Одноярусные леса

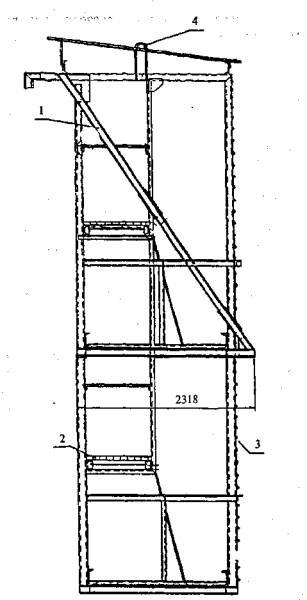

1 - рама; 2 - щит; 3 - сетка; 4 – петля. Рисунок 3 - Двухъярусные леса 3.9. Ниже приводятся сведения, которые необходимы при выборе лесов. 3.9.1. Стоечные приставные леса применяются для выполнения следующих работ: - устройство каменной и облицовочной мелкоразмерными материалами (кирпич, блоки, плиты и т.п.) кладки при возведении зданий; ремонт и реконструкция фасадов, включая замену оконных рам, устройство утепления; штукатурные, малярные и другие отделочные работы. Нормативная поверхностная нагрузка регламентируется до 500 кгс/м2 по ГОСТ 27321-87, обычно - 200 кгс/м2, для каменной кладки - 250-300 кгс/м2. Высота лесов для отделочных и других работ на фасадах составляет от 16 до 100 м, а для каменной кладки - до 60 м и обусловливается количеством поставляемых ярусов, высота которых принимается обычно 2 м. Максимально допустимая высота лесов указана в ГОСТ 27321-87: для хомутовых - 100 м, для штыревых - 80 м. Длина лесов (от 9 до 40 м) зависит от количества поставляемых секций, длина которых, как правило, устанавливается 2; 2,5 и 3 м. Для каменной кладки длина секции может приниматься 1,5 и 2 м. Длина поставляемых лесов согласовывается обычно с заказчиком. Ширина секции (проход между стойками) принимается не менее 1 м по ГОСТ 27321-87, чаще всего составляет 1,25 и 1,4 м, реже - 1,5 и 1,65 м, настил из деревянных щитов может при этом выступать за стойки до 150 мм. Расстояние между лесами и стеной здания, к которой крепятся стоечные леса, не превышает 150-300 мм, но в необходимых случаях может быть увеличено до 500 мм. Точки крепления стоек лесов к стене располагаются обычно через ярус, в шахматном порядке. В особых случаях точки крепления располагаются на стойках в каждом ярусе. 3.9.2. Свободностоящие леса применяются для специальных работ в строительстве, например для теплоизоляционных на высоких горизонтальных трубопроводах и, кроме того, могут использоваться в качестве защитного экрана, силового каркаса, строительной вышки, временной трибуны и т.п. Нормативная поверхностная нагрузка назначается не более 200 кгс/м2. Высота лесов не превышает 14-20 м. Ширина лесов для увеличения опорной поверхности принимается не менее 2 м. 3.9.3. Навесные леса применяются для тех же работ, что и приставные, но на фасадах преимущественно монолитных зданий повышенной этажности (высотой до 100 м). Могут быть применены также для работ на крупнопанельных с несущими наружными стенами и каркасных зданиях. Нормативная поверхностная нагрузка - до 250-300 кгс/м2, грузоподъемность - до 3000 кгс, причем грузоподъемность каждого яруса двухъярусных лесов - не более 1500 кгс. Габаритная высота лесов одноярусных - до 4 м, двухъярусных - до 7 м. Размеры рабочей площадки обычно не превышают по длине 3 м и по ширине - 2 м. Вес одноярусных лесов 1200-1300 кгс. 4. ИЗГОТОВЛЕНИЕ И РЕМОНТ ЛЕСОВ4.1. Леса изготавливаются в климатическом исполнении для районов с умеренным климатом или для северных районов по ГОСТ 15150-69*. 4.2. Приставные леса изготавливаются из стальных труб диаметром от 25 до 60 мм и толщиной стенок от 1,8 до 4,0 мм по ГОСТ 3262-75* и ГОСТ 10704-91. Наиболее применяемые трубы по ГОСТ 3262-75* приведены в таблице Таблица1.
Для изготовления свободностоящих и навесных лесов используются не только упомянутые трубы, но и стальные профили, например уголки профилей от № 5 до № 8 по ГОСТ 8509-93 или швеллеры от № 12 до № 16 по ГОСТ 8240-89. Для труб и стальных профилей применяется углеродистая сталь обыкновенного качества, например Ст.3сп5 и Ст.3пс6 по ГОСТ 380-94. 4.3. Леса поставляются, как правило, комплектно. В комплект входят составные части, необходимые для монтажа, и эксплуатационная документация (паспорт, инструкция по монтажу и эксплуатации). Завод-изготовитель может поставлять леса без настила. В этом случае настил изготовляется организацией, эксплуатирующей леса. Деревянные щиты настила изготавливаются из еловых или сосновых досок по ГОСТ 8486-86* Дерево подвергается пропитке антисептическим и огнезащитным составами. 4.4. В процессе эксплуатации лесов накапливаются дефекты: разрушается окрасочное покрытие, нарастает коррозия металлических поверхностей, образуются прогибы отдельных стоек и ригелей, изгибы в перилах ограждений, местные деформации (вмятины, раковины, расслоения, отрывы), трещины в элементах лесов и т.п. Ремонт лесов заключается в устранении этих дефектов. 4.5. Ремонт выполняется с применением по возможности заготовок, материалов и комплектующих, которые были использованы при изготовлении лесов. Замены производятся предпочтительно по согласованию с заводом-изготовителем. Технические требования к материалам и комплектующим должны быть регламентированы стандартами (техническими условиями). При ремонте не следует нарушать принцип взаимозаменяемости деталей. 4.6. Прогибы стоек и связей менее 1,5 мм на 1 м длины могут быть выправлены холодной правкой. При более значительных прогибах, при проникающей коррозии, трещинах стойки и связи подлежат замене. Трубы, применяемые для этого, должны быть прямыми и без резьбовой нарезки. 4.7. Сварочные работы производятся дипломированными сварщиками. Сварка выполняется прокаленными электродами, как правило, типа Э 42 по ГОСТ 9467-75*. Размеры швов принимаются по ремонтным чертежам или по аналогии с теми имеющимися, которые прошли контрольный осмотр. Место свариваемых деталей зачищается до металлического блеска. Сварочный шов очищается от шлака, брызг и натеков металла. Качество сварных швов проверяется визуально в соответствии с ГОСТ 3242-79. 4.8. Окрасочное покрытие восстанавливается окраской в сигнальные цвета (желтый, оранжевый, красный) по ГОСТ 12.4.026-76*. При этом по условиям эксплуатации принимается группа Ж2 по ГОСТ 9.104-79*. 5. ПРОВЕРОЧНЫЙ РАСЧЕТ ЛЕСОВ5.1. Расчет стоечных лесов производится на прочность и устойчивость. При проектировании расчет лесов производится на нормативную равномерно распределенную нагрузку на настил [q], которая указывается в технических характеристиках лесов и по ГОСТ 27321-87 принимается для лесов стоечных приставных: хомутовых - 100, 200, 250 и штыревых - 300 и до 500 кгс/м2. При этом учитывается, что нагрузка в среднем составляет 250 кгс/м2 для каменных работ и до 200 кгс/ м2 для отделочных и других работ. Кроме того, продольные связи лесов рассчитываются на сосредоточенную нагрузку 130 кгс, приложенную посередине. Потребность в проверочном расчете возникает при выборе лесов для конкретных строительных работ, а также на стадии их использования на строительном объекте для оценки безопасности работ при реальной нагрузке. При выборе лесов расчет заключается в определении фактической равномерно распределенной нагрузки на настил q и сопоставлении ее с нормативной [q], указанной в технической характеристике. Нагрузка на настил определяется произведением [q] на площадь настила. При этом конструкцией настила должна быть обеспечена совместная работа досок (щитов) настила. При использовании лесов расчетом проверяются наиболее нагруженные детали лесов - продольные связи и стойки, настил, а также узел крепления лесов к стене. При таком расчете допускается для запаса прочности считать работу досок настила несовместной. На рисунке 4 приведена типичная расчетная схема лесов, на которой показаны три секции длиной L и шириной е. Нагрузка Р при этом прикладывается к наименее выгодной точке О в секции 2-3. При поперечном настиле Р передается на две продольные связи в точках А и Б. Нагрузка РА определяется

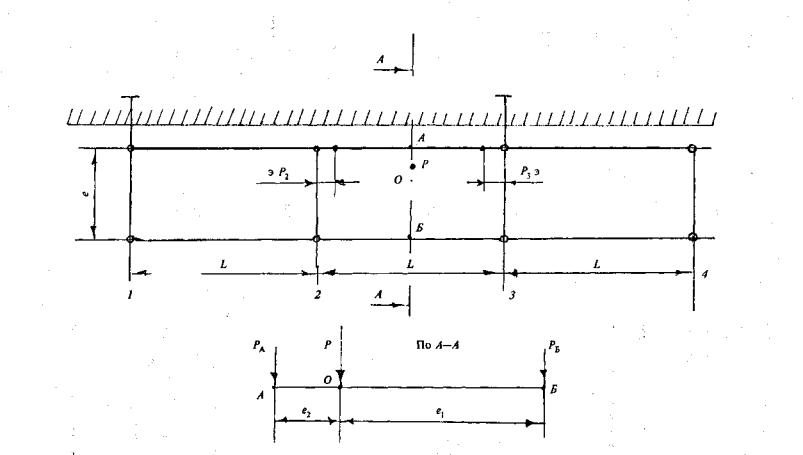

Рисунок 4 - Расчетная схема стоечных приставных лесов
Нагрузку РБ определять не требуется, так как она заведомо меньше РА, вследствие того, что из практики известно: е1 > е2 = (30-40) см. Максимальный (без учета компенсирующего) изгибающий момент в продольной связи, кгс·см:
Далее определяются нагрузки Р2 и Р3 на наиболее нагруженные внутренние стойки в секции 2-3, которые могут принимать значения от РА/2 до РА. В ряде конструкций лесов (хомутовых, штыревых) эта нагрузка передается не по центру стойки, а с эксцентриситетом э, величина которого не превышает 40-70 мм. Из-за этого в стойке может возникнуть максимальный изгибающий момент, кгс-см:
5.1.1. Проверка продольных связейНаибольшее напряжение изгиба в продольной связи (трубе с наружным D и внутренним d диаметрами, см) определяется, кгс/см2:
5.1.2. Проверка стоекПроверка прочности стоек Наибольшее напряжение во внутренней стойке от продольного сжатия и изгибающего момента определяется, кгс/см2:
где Рп - наибольшая нагрузка на стойку, кгс; F - площадь сечения трубы стойки с внешним (D) и внутренним (d) диаметрами, см2. Действующие напряжения изгиба в наиболее нагруженных горизонтальной связи и стойке по пунктам 5.1.1 и 5.1.2 сравниваются с допустимым напряжением, которое, например, для трубы из стали Ст.3 по ГОСТ 380-94 принимается [s] = 2100 кгс/см2. Проверка устойчивости стоек Устойчивость стоек проверяется при сочетании неблагоприятных условий: без учета упругого подпора от горизонтальных связей, при максимальной и внецентренно приложенной нагрузке РП, при высоте стойки h, равной расстоянию между креплениями лесов к стене. Расчет устойчивости стойки от Рп выполняется по СНиП II-23-81* по формуле
где φе = 0,1-0,4 - коэффициент снижения расчетного сопротивления при внецентренном сжатии; γс = 0,95 - коэффициент условий работы сжатых стоек лесов. Коэффициент φе определяется по приведенной ниже таблице в зависимости от условной гибкости γу и приведенного относительного эксцентриситета mef, определяемого по формуле
где η = 1-1,1 - коэффициент влияния формы сечения; m = eF/W - относительный эксцентриситет. В существующих конструкциях лесов эксцентриситет е = 4-7 см. Для труб стоек диаметром 42-48 мм может быть принят коэффициент η = 1, и тогда коэффициент mеf, находится в интервале от 0,158 до 0,096. Условная гибкость λу определяется по формуле
где λ= μ е/i - гибкость стойки; μ =1-1,1 -коэффициент, зависящий от способа крепления стоек; для большинства существующих конструкций может быть принят равным единице. Для существующих конструкций лесов при упрощенном расчете можно принять λу = 0,03 λ Коэффициент φе в зависимости от λу и mef находится по таблице 74 СНиП II-23-81*, фрагмент которой приведен в таблице 2. Таблица 2.
5.1.3. Проверка настилаНаибольшее напряжение в настиле от изгиба ан в сечении, проходящем через точку О в доске настила, определяется, кгс/см2:
где WH=b t2/6 - момент сопротивления доски, см3; b - ширина доски, см; t - толщина доски, см. Доски настила изготавливаются по ГОСТ 8486-86*, как правило, из сосны с допустимым напряжением изгибу [sс] = 150 кгс/см2. В случае ремонта настила и использования нестандартных досок допустимое напряжение принимается [sс]= 100 кгс/см2. 5.1.4. Проверка крепления лесов к стенеОсновные параметры крепления проверяются по силе выдергивания дюбеля (длиной не менее L = 10 см) из стены Q, равной силе трения, и по крутящему моменту Мкр затяжки гайки 1, согласно расчетной схеме на рисунке 5. Сила выдергивания Q определяется, кгс:
где f - коэффициент трения стали по кирпичной кладке (0,35) или бетону (0,4); z = 2-3 - количество лепестков 2, прижимаемых к стене конусной гайкой 3; N = sCM de, кгс, - упрощенный расчет допустимой силы давления лепестка на стену из условия прочности материала стены на сжатие; sсм - наименьший предел прочности материала стены (sсм = 50 кгс/см2 - силикатный кирпич, sсм = 80 кгс/см2 - бетон); d, см, - наружный диаметр лепестка; e, см, - длина прилегания лепестка к стене. Оптимальный крутящий момент на гайке, необходимый для того, чтобы надежно закрепить дюбель и не смять материал стены, определяется, кгс·см:
где dср мм, - средний диаметр винта; α - угол подъема винтовой линии, определяется из выражения
где S, мм, - шаг винта; р - угол трения, который определяется из выражения
где fр = 0,2-0,28 - коэффициент трения в паре винт-гайка; р = 30°-32° - половина угла профиля винта.

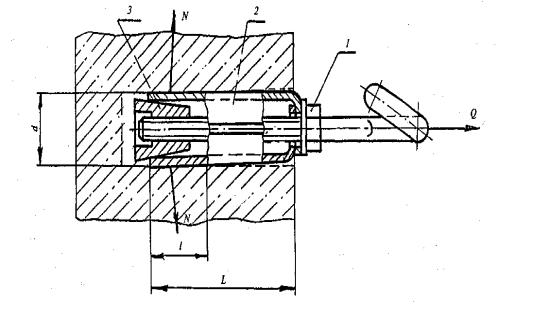

Рисунок 5 - Расчетная схема крепления стоечных приставных лесов к стене 5.1.5. Пример расчетаПриняты следующие исходные данные: основные размеры лесов: L = 200 см, е = 100 см, е2 = 30 см, h = 200 см; продольная связь - из трубы 42,3×3,2 м; W = 3,6 см2; стойка - из трубы 48×3,5 м; F= 5 см2, W = 5,44 см2, I = 1,57 см , е = 7 см; материал труб - сталь Ст. 3, ГОСТ 380-94, [s] = 2100 кгс/см2, Е= 2-106 кгс/см2. Нагрузки: рассредоточенная q = 200 кгс/м2, приведенная Р - 200 кгс, наибольшая на стойку Рп = 1200 кгс. Проверка продольной связи Нагрузка РА по (1) равна: РА = 200 • 70/100 = 140 кгс. Максимальный изгибающий момент в продольной связи по (2) Ммах = 140/2 • 200/2= 7000 кгс·см. По формуле (4 ) sпс = 7000/3,6 = 1944 кгс/см2. Прочность продольной связи обеспечена, так как sпс = 1944 < [s]= 2100 кгс/см2. Проверка стойки Максимальный изгибающий момент в стойке по (3) равен: Ммах = 140 • 7 = 980 кгс·см. Наибольшее напряжение по (5) sвс = 1200/5 + 980/5,44 = 240 + 180 = 420 кгс/см2, что меньше [s] = 2100 кгс/см2, т. е. прочность стойки обеспечена. Проверка устойчивости стойки Гибкость стойки равна: λ=1 • 200/1,57 = 127. Условная гибкость по (8)
Относительный эксцентриситет m = 7 • 5/5,44 = 6,4. Приведенный относительный эксцентриситет те/= 1,05 • 6,4 = 7,0. По таблице 2 при значениях λу, = 4,1 и mef = 7 φе ~ 0, 13. Устойчивость стойки по (6) обеспечена : 1200/0,13 • 5 = 1846 < [2100] • 0,95 = 1995 кгс/см2. Проверка настилаМомент сопротивления щита из сосны по ГОСТ 8486-86*, например с размерами b = 50 см и t = 2 см, равен: WH = 50 • 22/6 = 33,3 см3. Наибольшее напряжение по (9) sн = 140 • 30/33,3 = 126 кгс/см2 < [s с] = 150 кгс/см2, т.е. прочность настила обеспечена. Проверка крепления лесов к стене Сила давления дюбеля при размерах d = 3 см, е = 4 см на стену из силикатного кирпича (sсм = 50 кгс /см2) N=50·3·4 = 600 кгс. Сила выдергивания дюбеля с двумя лепестками из стены, с коэффициентом трения f= 0,35 по (10) равна: Q = 0,35·2·600 = 420 кгс. Определяются параметры α по (12) и р по (13) винта со средним диаметром d =10,8 мм, шагом S = 1,75 мм, половиной угла профиля винта (β = 30° и коэффициентом трения fp = 0,25: α = arc tg ( 1,75/3,14·10,8 ) = 2°56'; р = arc tg (0,25/cos 30°) = 16°4'. Оптимальный крутящий момент на гайке винта 5 см по (11) равен: Мкр= 420 • 10,8/2 tg (2°56' + 16°4') = 84 кгс·см. При длине рукоятки винта 10 см усилие не превышает 9 кгс, что вполне приемлемо. Расчет подтверждает правильность выбора параметров дюбельного крепления лесов к стене. 5.2. Расчет навесных лесов производится на прочность крепления к зданию и на прочность рамы от нагрузки и собственного веса. Расчетная схема приведена на рисунке 6. Леса навешиваются за проем стены в точках А и В и опираются на стену в точке Д. Прочность стены в проеме проверяется на нагрузку, равную Rа и RB, причем Ra=RД=Pe/h, RB=P где Р - нагрузка на леса, приложенная на расстоянии е от стены; h - расстояние между несущими ригелями лесов.

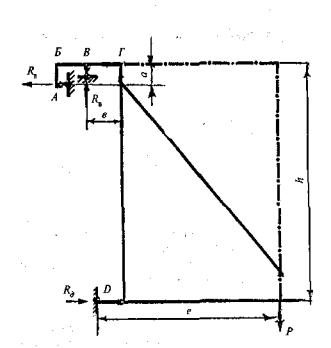

Рисунок 6 - Расчетная схема навесных лесов Прочность рамы на изгиб проверяется в сечениях, проходящих в точках Б и Г. Из схемы видно, что соответствующие изгибающие моменты определяются: Mb=Raa; MД=RB Действующие и допускаемые напряжения определяются аналогично описанным выше для стоечных лесов. 6. МОНТАЖ И ИСПЫТАНИЕ ЛЕСОВ6.1. Стоечные леса устанавливают на спланированную утрамбованную поверхность грунта, обустроенную водоотводом. Под башмаками каждой пары стоек укладывают в поперечном направлении подкладку из доски толщиной не менее 50 мм. Следует обеспечить горизонтальность подкладки, но без помощи кирпичей, камней и обрезков из досок. Леса оборудованы регулируемыми винтовыми опорами для обеспечения горизонтальности. Горизонтальность лесов может быть обеспечена устройством специального временного опорного сооружения. 6.1.1. Вертикальные элементы лесов (стойки и рамы) устанавливают по отвесомеру, а горизонтальные (связи и настил) - по уровнемеру. При наращивании стоек и рам из труб на патрубках зазор между трубами и патрубками не должен превышать 3 мм. При монтаже полых (коробчатых, трубчатых) конструкций принимают меры против попадания и скопления в них воды. 6.1.2. Леса, расположенные вблизи проезда транспортных средств, ограждают отбойными брусками с таким расчетом, чтобы они находились на расстоянии не ближе 0,6 м от габарита транспортного средства. 6.1.3. При укладке настила проверяются прочность закрепления и отсутствие возможности сдвигов. Зазоры между досками настила принимают не более 5 мм. Выступы досок за поверхность щита не должны превышать 3 мм. Щиты настила могут быть соединены по длине внахлестку, стыки располагают на опоре и перекрывают ее не менее чем на 200 мм в каждую сторону, пороги при этом скашивают (от прямого - до угла 30°). Настил должен быть обустроен бортовым ограждением высотой не менее 150 мм. 6.1.4. Леса оборудуют ограждением с высотой перил не менее 1,1 м, ограждение должно иметь промежуточную горизонтальную опору или сетку. Места крепления лесов к стене указываются в проекте производства работ. При отсутствии указаний крепление лесов к несущей стене здания анкерами (дюбелями) производится не менее чем через один ярус для крайних стоек, через два пролета для верхнего яруса и одного крепления на каждые 50 м2 проекции поверхности лесов на фасад здания. При совпадении точек крепления с проемами в стене леса крепят к несущим конструкциям (стенам, колоннам, перекрытиям) с внутренней стороны здания при помощи различных приспособлений и устройств. Не следует крепить леса к балконам, карнизам, парапетам. 6.1.5. Зазор между стеной здания и настилом устанавливается не более 50 мм при каменных и 150 мм при отделочных работах. 6.1.6. Леса должны быть оборудованы лестницами с нескользящими опорами для перемещения рабочих между ярусами. Лестницы ставятся в рабочее положение под углом 70-75° к горизонту. Конструкция лестниц должна удовлетворять требованиям ГОСТ 26887-86. 6.1.7. Леса должны быть оборудованы молниезащитой. Сопротивление заземления лесов должно быть не более 15 Ом. На время монтажа и демонтажа лесов электрические провода, расположенные ближе 5 м от лесов, обесточивают. Во время грозы и ветра силой более 6 баллов монтаж и демонтаж лесов не производятся. 6.1.8. Леса допускаются к эксплуатации после испытаний. При испытании лесов нормативной нагрузкой оцениваются их прочность и устойчивость, надежность настила и ограждений, заземления. Леса должны находиться под контрольной нагрузкой не менее 2 ч. 6.1.9. Перила ограждения должны выдерживать сосредоточенную статическую нагрузку70 кгс, приложенную к ним посередине и перпендикулярно. Все несущие горизонтальные связи должны выдерживать сосредоточенную статическую нагрузку 130 кгс, приложенную посередине. 6.1.10. Демонтаж лесов выполняется в последовательности, обратной монтажу. Спуск демонтированных деталей производится краном или с помощью грузоподъемных приспособлений. Во время разборки лесов все дверные проемы первого этажа и выходы на балконы всех этажей должны быть закрыты. 6.2. Навесные леса монтируют с помощью грузоподъемных кранов (башенных, стреловых) со строповкой как обычным канатным двухветвевым стропом, так и с помощью специальных траверс. 6.2.1. При монтаже лесов на монолитном или кирпичном здании должны быть предусмотрены проемы в стене размером 200-300 мм, в которые устанавливают опорные кронштейны, фиксируемые посредством деревянных клиньев. Один из вариантов узла крепления лесов к стене показан на рисунке 7. На панельные или каркасные здания монтаж лесов производится навеской на горизонтальные несущие элементы (ригели, перемычки и т.п.). 6.2.2. Стены, в которых устраивают отверстия, должны быть проверены на нагрузку от лесов по схеме рисунка 6 с учетом их загрузки материалами, инструментом и рабочими согласно проекту производства работ. 6.2.3. Испытание навесных лесов перед эксплуатацией производится таким же порядком, как и приставных лесов. Навесные леса должны находиться под контрольной нагрузкой, превышающей номинальную в два раза, и не менее 15 мин.

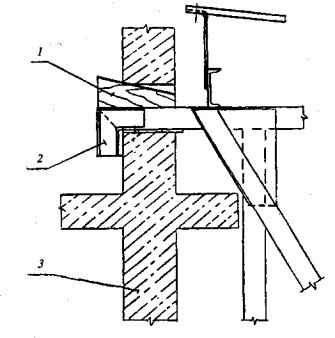

1- клин деревянный; 2- кронштейн лесов; 3- стена. Рисунок 7. – Узел крепления навесных лесов к стене. 7. ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ЛЕСОВ7.1. Ввод лесов в эксплуатацию допускается после приемки комиссией, назначаемой руководителем строительной организации, и регистрируется в журнале учета по ГОСТ 26887-86. Если леса не использовались в течение месяца, то они допускаются к эксплуатации после приемки упомянутой комиссией. Леса следует эксплуатировать в соответствии с инструкцией предприятия-изготовителя и требованиями СНиП 12-03-2001. 7.2. Техническое состояние лесов контролируется перед каждой сменой и периодическими осмотрами через каждые 10 дней. Результаты периодических осмотров отмечают в упомянутом журнале. Проверяются прочность и надежность креплений, настилов, ограждений, фиксирующих устройств, предохраняющих разъемные соединения от самопроизвольного разъединения, состояние сварных швов, прогибы стоек и ригелей. Перед началом смены настил очищается от снега и наледи. После окончания смены настил очищается от мусора и остатков строительных материалов. 7.3. Леса подлежат дополнительному осмотру после дождя или оттепели, которые могут уменьшить несущую способность основания подними, а также после механических воздействий. В случае деформации леса должны быть отремонтированы и приняты комиссией повторно. 7.4. Рабочие должны быть ознакомлены с правилами работы на лесах, со схемами нагрузок, содержащими сведения о допустимых грузах и порядке их размещения. Следует предусмотреть меры, чтобы обеспечить безопасный спуск людей с рабочего места при возникновении аварийной ситуации. 7.5. В случае нахождения людей или транспорта вблизи лесов и при выполнении работ на высоте 6 м и более должно быть не менее двух настилов: рабочего (верхний) и защитного (нижний). Рабочее место на лесах должно быть защищено сверху настилом, расположенным на высоте не более 2 м от рабочего настила. Над подъездами и входами зданий устанавливается защитный козырек. 7.6. Подача материалов на леса производится кранами (лебедками) сверху, также через оконные и иные проемы в стене здания. Если леса находятся в зоне работы крана, то совмещение операций крана, например, подъема груза и поворота стрелы, не производится. Груз перемещается краном над верхней точкой лесов на высоте не менее чем на 1 м. Груз опускается краном на настил на минимальной скорости, плавно и без толчков. 7.7. Маркировка лесов на несущих элементах должна сохраняться и восстанавливаться при необходимости в течение всего срока эксплуатации. Маркировка должна содержать сведения о предприятии-изготовителе, обозначение лесов, номер партии и дату изготовления. 8. ХРАНЕНИЕ ЛЕСОВ8.1. В периоды между эксплуатацией организуется хранение лесов. Детали лесов хранят в рассортированном виде (стойки, ригели, раскосы, рамы) в контейнерах и пакетах. Мелкие детали (анкеры, патрубки, хомуты и т.п.) хранят отдельно в таре. 8.2. Леса следует хранить в закрытом помещении или под навесом на подкладках, исключающих соприкосновение с грунтом. Контейнеры, пакеты и тара могут укладываться в штабели, но не более чем в три яруса.
|
|
