Общероссийский общественный фонд
«ЦЕНТР КАЧЕСТВА СТРОИТЕЛЬСТВА»
Санкт-Петербургское отделение
ИСПОЛНИТЕЛЬНАЯ ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ ПРИ СТРОИТЕЛЬСТВЕ ЗДАНИЙ И СООРУЖЕНИЙ
Справочное пособие
Санкт-Петербург
2005
СОДЕРЖАНИЕ
В настоящем пособии приведен перечень исполнительной технической документации, оформляемой в процессе строительства и сдачи в эксплуатацию зданий и сооружений, правила ее ведения, даны приложения с формами и примерами оформления документации.
Пособие предназначено для инженерно-технических работников строительных и монтажных организаций, специалистов технического надзора заказчика.
Может быть полезным при подготовке специалистов в области строительства.
Авторы выражают благодарность специалистам ЗАО «Строительный трест», ЗАО «Строительное управление», ЗАО «ИСК РАНТ», оказавшим помощь в разработке данного справочного пособия.
ВВЕДЕНИЕ
Исполнительная техническая документация - это документация, оформляемая в процессе строительства и фиксирующая процесс производства строительно-монтажных работ, а также технического состояния объекта.
Исполнительная документация - это комплект рабочих чертежей с надписями о соответствии выполненных в натуре работ этим чертежам или о внесенных в них по согласованию с проектировщиком изменениях, сделанных лицами, ответственными за производство строительно-монтажных работ (СНиП 12-01-2004).
Обязательность составления, формы и содержание конкретной исполнительной технической документации, правила ее ведения устанавливаются требованиями СНиП и других действующих нормативных документов, а в некоторых случаях указаниями органов государственного контроля и надзора, а также участников строительства.
На практике по разному трактуются требования к ведению исполнительной технической документации. Встречаются различные формы документации и правила ее оформления.
Отсутствие систематизированного пособия по составлению и ведению исполнительной технической документации при строительстве зданий и сооружений вызывает трудности у специалистов строительных и монтажных организаций и требует значительного времени на ее оформление.
Поэтому в настоящее время возникла необходимость систематизировать основные требования к ведению исполнительной технической документации в виде справочного пособия.
Своевременное и правильное оформление исполнительной технической документации, фиксирующей процесс производства строительных и монтажных работ и техническое состояние строительного объекта, способствует повышению качества работ. Необходимо отметить, что одним из требований стандартов ИСО серии 9000 к системам качества является фиксация документально результатов контроля.
Настоящее справочное пособие представляет собой систематизированный информационный источник и предназначено в первую очередь для линейных инженерно-технических работников строительных и монтажных организаций, а также для специалистов проектных организаций, заказчиков и государственных органов, осуществляющих надзор и контроль за строительством объектов.
I. ВИДЫ ИСПОЛНИТЕЛЬНОЙ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ И ПОРЯДОК ЕЕ ОФОРМЛЕНИЯ
В процессе строительства исполнителям работ необходимо оформлять исполнительную техническую документацию, отражающую фактическое исполнение проектных решений и фактическое положение зданий, сооружений и их элементов на всех стадиях строительства по мере завершения определенных этапов работ.
К исполнительной технической документации относятся:
1. Акты приемки геодезической разбивочной основы.
2. Исполнительные геодезические схемы возведенных конструкций, элементов и частей зданий, сооружений.
3. Исполнительные схемы и профили инженерных сетей и подземных сооружений.
4. Общий журнал работ.
5. Специальные журналы работ, журналы входного и операционного контроля качества.
6. Журнал авторского надзора проектных организаций (при наличии авторского надзора).
7. Акты освидетельствования скрытых работ.
8. Акты промежуточной приемки ответственных конструкций.
9. Акты испытаний и опробования оборудования, систем и устройств.
10. Акты приемки инженерных систем.
11. Исполнительные схемы расположения зданий, сооружений на местности (посадки), являющиеся исполнительной архитектурной документацией.
12. Рабочие чертежи на строительство объекта с надписями о соответствии выполненных в натуре работ этим чертежам (с учетом внесенных в них изменений), сделанными лицами, ответственными за производство строительно-монтажных работ.
13. Другие документы, отражающие фактическое исполнение проектных решений, по усмотрению участников строительства с учетом их специфики.
Исполнительная техническая документация, оформленная в установленном порядке, предъявляется исполнителем при приемке работ и при приемке объекта в эксплуатацию.
При сдаче объекта в эксплуатацию исполнительная техническая документация в комплекте с другими документами передается эксплуатирующей организации на постоянное хранение и используется в процессе эксплуатации.
1. Общий журнал работ
На каждом объекте строительства надлежит вести общий журнал работ, который является основным первичным производственным документом, отражающим технологическую последовательность, сроки, качество выполнения и условия производства строительно-монтажных работ.
Общий журнал работ ведется при строительстве (реконструкции) отдельных или группы однотипных, одновременно строящихся зданий, сооружений, расположенных в пределах одной строительной площадки.
Общий журнал работ ведет лицо, ответственное за строительство зданий или сооружений (производитель работ, старший производитель работ) и заполняет его с первого дня работы на объекте лично или поручает руководителям смен.
При сдаче законченного строительством объекта общий и специальные журналы работ передаются заказчику и хранятся у него до ввода объекта в эксплуатацию. После ввода объекта в эксплуатацию журналы передаются на постоянное хранение эксплуатирующей организации.
Общий журнал работ следует вести по форме, приведенной на странице 17. Формат журнала принимается А4.
2. Специальные журналы работ
Генподрядчиком по согласованию с субподрядными организациями и заказчиком для осуществления своевременного и достоверного надзора за выполнением строительно-монтажных работ должен быть установлен в договоре строительного подряда перечень специальных журналов работ, которые следует вести в процессе строительства.
Данные о производстве некоторых видов строительно-монтажных работ следует ежемесячно вносить в следующие специальные журналы работ:
- журнал работ по монтажу строительных конструкций (стр. 21);
- журнал сварочных работ (стр. 23);
- журнал антикоррозионной защиты сварных соединений (стр. 25);
- журнал замоноличивания монтажных стыков (стр. 27);
- журнал выполнения монтажных соединений на болтах с контролируемым натяжением (стр. 29);
- журнал работ по устройству свайных фундаментов (стр. 31);
- журнал бетонных работ (стр. 33);
- журнал производства антикоррозионных работ (стр. 35) и др.
Специализированные строительно-монтажные организации (субподрядчики) ведут журналы работ, которые находятся у ответственных лиц, выполняющих эти работы.
3. Журнал авторского надзора
В случае осуществления авторского надзора за строительством объекта следует вести журнал авторского надзора (стр. 36). Журнал составляется проектной организацией по установленной форме и передается заказчику. Ведение журнала может осуществляться как по объекту строительства в целом, так и по его пусковым комплексам или отдельным зданиям и сооружениям.
Формат журнала принимается А4.
Журнал должен быть прошнурован, пронумерован, оформлен всеми подписями на титульном листе и скреплен печатью заказчика. Журнал должен находиться на площадке строительства до его окончания. После окончания строительства подрядчик передает журнал заказчику.
Журнал заполняется руководителем или специалистами, осуществляющими авторский надзор, заказчиком и уполномоченным лицом подрядчика. Каждое посещение объекта строительства специалистами, осуществляющими авторский надзор, регистрируется в журнале. Запись о проведенной работе по авторскому надзору удостоверяется подписями ответственных представителей заказчика и подрядчика. Запись производится также и при отсутствии замечаний. Записи и указания специалистов должны излагаться четко, с необходимыми ссылками на действующие нормативные документы.
4. Приемка геодезической разбивочной основы
Создание геодезической разбивочной основы для строительства и геодезические измерения деформаций оснований, конструкций зданий (сооружений) и их частей в процессе строительства является обязанностью заказчика.
Производство геодезических работ в процессе строительства, геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки входят в обязанности подрядчика.
Геодезическая разбивочная основа создается в целях обеспечения необходимыми исходными данными геодезических построений и измерений, выполняемых на всех стадиях строительства, и включает:
- построение разбивочной сети строительной площадки;
- вынос в натуру основных или главных осей здания.
Разбивочная сеть строительной площадки создается для выноса в натуру основных или главных разбивочных осей здания, сооружения, а также при необходимости построения внешней разбивочной сети здания, сооружения, производства исполнительных съемок.
Внешняя разбивочная сеть здания, сооружения создается для перенесения в натуру и закрепления проектных параметров здания, сооружения, производства детальных разбивочных работ и исполнительных съемок.
Плановую разбивочную сеть строительной площадки следует создавать в виде:
а) красных или других линий регулирования застройки;
б) строительной сетки, как правило, с размерами сторон 50, 100, 200 м и других видов геодезических сетей.
Внешнюю разбивочную сеть здания, сооружения следует создавать в виде геодезической сети, пункты которой закрепляют на местности основные (главные) разбивочные оси, а также углы здания, сооружения, образованные пересечением основных разбивочных осей.
Разбивка осей производится от пунктов геодезической разбивочной основы. Основные и главные оси закрепляются створными знаками в количестве не менее четырех на каждую ось. Створные знаки необходимо размещать в местах, обеспечивающих их сохранность в течение всего срока строительства.
Заказчик обязан не менее чем за 10 дней до начала выполнения строительно-монтажных работ передать поэтапно подрядчику (строительной организации) техническую документацию на геодезическую разбивочную основу для строительства и закрепленные на площадке строительства пункты основы, в том числе:
а) знаки разбивочной сети строительной площадки;
б) плановые (осевые) знаки внешней разбивочной сети здания, сооружения в количестве не менее четырех на каждую ось, в том числе знаки, определяющие точки пересечения основных разбивочных осей всех углов здания, сооружения;
в) плановые (осевые) знаки линейных сооружений, определяющие ось, начало, конец трассы, колодцы (камеры), закрепленные на прямых участках не менее чем через 0,5 км и на углах поворота трассы;
г) нивелирные реперы по границам и внутри застраиваемой территории у каждого здания, сооружения не менее одного, вдоль осей инженерных сетей не реже чем через 0,5 км;
д) каталоги координат, высот и абрисы всех пунктов геодезической разбивочной основы.
Приемку геодезической разбивочной основы для строительства необходимо оформлять актом по форме, приведенной на странице 38.
Разбивка осей здания, сооружения на местности оформляется актом по форме, приведенной на странице 39.
5. Исполнительные геодезические схемы
После завершения этапа работ, возведения частей здания, сооружения выполняют геодезические измерения, называемые исполнительными геодезическими съемками.
В процессе исполнительных съемок определяют плановое и высотное положение выверенных и окончательно закрепленных конструкций и элементов здания, сооружения.
Выполнение исполнительных съемок предназначено для решения следующих задач:
- обеспечение систематического контроля и учета объемов выполненных строительно-монтажных работ;
- выявление соответствия выполненных работ проектным данным с целью своевременного устранения отклонений;
- установление фактического положения конструкций.
По результатам исполнительной геодезической съемки элементов конструкций и частей зданий, сооружений следует составлять исполнительные геодезические схемы. На схемах должны наноситься проектные и фактические размеры или отклонения от них.
Исполнительные геодезические съемки с составлением схем на всех стадиях строительства осуществляют организации, выполняющие эти работы.
При возведении зданий и сооружений в зависимости от их конструктивных особенностей должны составляться следующие исполнительные геодезические схемы:
- исполнительные схемы на разбивочные работы (разбивка и закрепление осей здания, как приложение к акту на разбивку осей; детальная разбивка осей на монтажных горизонтах; разбивка осей инженерных коммуникаций, контуров котлована, как приложение к акту его приемки);
- исполнительные схемы подземной части зданий и сооружений (готового котлована; земляного полотна дорог и других земляных сооружений, свайных полей, всех видов фундаментов, стен подвала, фундаментов под оборудование - анкерных болтов, закладных деталей, колодцев);
- исполнительные схемы надземной части зданий и сооружений (планово-высотные съемки колонн, оголовков и консолей колонн, подкрановых балок и путей; монтажа балок и ферм; каждого этажа здания, сооружения (монтажного горизонта), лифтовых шахт.

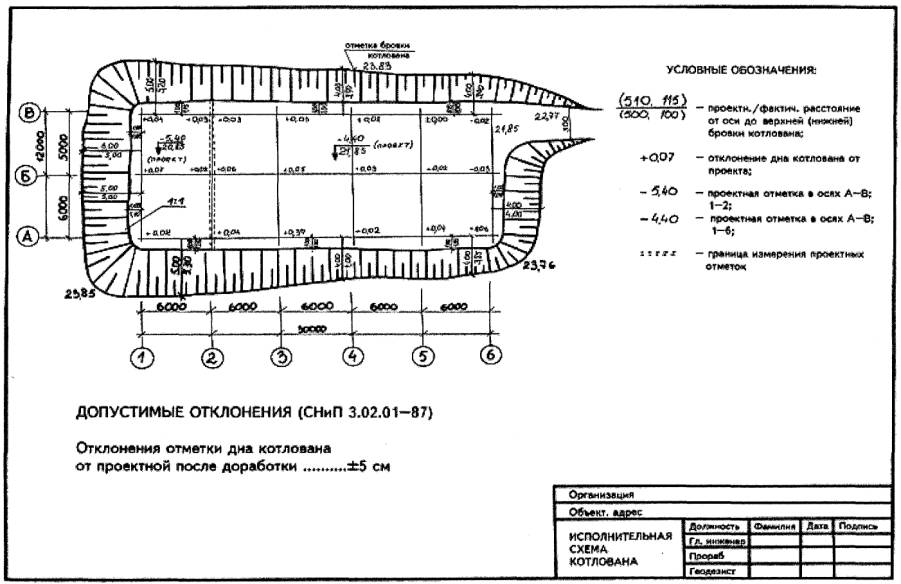

Исполнительную схему котлована выполняют после зачистки дна котлована. При этом определяют положение осей, внутренний контур, отметки дна котлована по результатам нивелирования поверхности по квадратам и их отклонения от проектного значения (стр. 44).
При исполнительной съемке ленточных фундаментов в плане на верхние и боковые грани вновь переносят оси, от которых выполняют замеры, а также определяют отклонение отметок верха фундамента от проектной (стр. 45). При исполнительной съемке фундаментов стаканного типа определяют отклонение отметки дна стакана от проектной и фактические размеры стакана в нижнем сечении (стр. 46).
Исполнительную съемку свай выполняют после их окончательного погружения и срезке на проектном уровне. При этом определяют направление и величину смещения центра сваи от планового проектного положения, а также отклонение оголовков свай от проектной отметки (стр. 47).
Завершением нулевого цикла строительства является составление исполнительной схемы планово-высотного положения конструкций подвальной части здания, на которой показывают фактическое положение осей и смещение стен от проектного положения. Исполнительную съемку стен технического подполья выполняют после монтажа плит перекрытия и завершения работ по подготовке монтажного горизонта.
Результаты исполнительной съемки подземной части сооружения отражают на схемах осей, вынесенных на перекрытие над подвалом, с указанием их проектных и фактических размеров, на схемах нивелирования поверхности перекрытия над подвалом с указанием проектной и фактической отметок в углах плит перекрытий, а также схемах планового положения смонтированных элементов цокольного этажа.
При возведении надземной части производят поэтажную исполнительную съемку, фиксирующую точность создания разбивочной сети на монтажном горизонте, точность монтируемых конструкций и их элементов.
На исполнительной схеме стеновых панелей показывают направление и величину отклонения плоскости стеновой панели в верхнем сечении от вертикали, а также смещение оси панели или ее грани в нижнем сечении от разбивочной оси (стр. 50).
На исполнительной схеме съемки колонн многоэтажного здания показывают направление и величину смещения осей колонн от разбивочных осей в нижнем и верхнем сечениях, а также отклонение отметки верха колонны относительно «0» мм. При этом за «0» принимают отметку колонны, имеющей наибольшую абсолютную величину (стр. 51).
Плановые отметки могут быть получены непосредственными промерами от осей или их параллелей, разбитых на монтажном горизонте. Отклонение от вертикали определяют рейкой-отвесом, простым отвесом или боковым нивелированием. Отклонение по высоте получают техническим нивелированием.
При исполнительной съемке лифтовых шахт определяют величину разности диагоналей шахты в плане и отклонения стен от вертикали. Длины диагоналей находят путем промеров, отклонения от вертикали - по отвесу (стр. 52-53).
Исполнительную съемку кирпичных зданий выполняют на каждом этаже после возведения стен. На исполнительной схеме показывают отклонения от проектных размеров по толщине стен, по отметкам опорных поверхностей; плановые и высотные положения оконных и дверных проемов, плит, перегородок; отклонение по смещению осей конструкций от разбивочных осей, поверхностей и углов кладки по вертикали на один этаж и на все здание высотой более двух этажей (стр. 54).
Контроль планового положения кладки стен осуществляют линейными промерами от продольных и поперечных разбивочных осей. Толщину стен при исполнительной съемке определяют непосредственным их промером. Вертикальность кладки определяют измерением линейкой расстояния от нити отвеса до стены в наиболее характерных ее точках или через равные промежутки. Геометрическим нивелированием точек через каждые 5 м определяют соответствии полученного горизонта законченной кирпичной кладки каждого этажа проектному значению.
При передаче отдельных частей здания, сооружения от одной строительно-монтажной организации другой необходимые для выполнения последующих геодезических работ знаки, закрепляющие оси, отметки, ориентиры и материалы исполнительных съемок должны быть переданы по акту (стр. 58).
Исполнительную геодезическую документацию подписывают геодезист, производитель работ и главный инженер строительной организации. Она составляется в двух экземплярах, из которых один экземпляр хранится на строительной площадке, а второй передается в производственно-технический отдел строительной организации.
6. Исполнительные схемы и профили инженерных сетей
Исполнительную геодезическую съемку подземных инженерных сетей следует выполнять до их засыпки. Исключения составляет самотечная канализация, исполнительную съемку которой выполняют после засыпки траншей и гидравлического испытания труб.
Исполнительную съемку инженерных коммуникаций производят от планово-высотного обоснования. При наличии четко выраженных контуров капитальных зданий, фундаментов, железобетонных заборов на застроенной территории они могут использоваться в качестве обоснования.
От твердых точек капитальной застройки горизонтальную съемку выполняют линейными засечками, способом перпендикуляров и способом створов. Линейные засечки делают не менее чем с трех точек. Линии засечек не должны превышать длину мерной ленты. Углы между смежными направлениями должны быть в пределах 30-120°. Длина перпендикуляра не должна превышать 4 м, а в случае применения экера - 20 м.
При съемке створным методом створные точки рекомендуется определять промерами в прямом и обратном направлениях при расхождении между ними не более 1/2000.
Исполнительной плановой съемке подлежат: углы поворота, точки начала, середины и конца сетей, пересечение трасс, места присоединений ответвлений, элементы подземных сетей (люки, колодцы, камеры, компенсаторы и т. д.)
Обязательной съемке подлежат все подземные сооружения, пересекающие прокладку или идущие параллельно с ней, вскрытые траншеи. Одновременно со съемкой элементов инженерных коммуникаций должны быть сняты все здания, прилегающие к проезду или трассам прокладок.
В процессе съемки собирают данные о количестве прокладок, отверстий, материале труб, колодцев, каналов, о размерах диаметров труб и каналов, давлении в газовых и напряжении в кабельных сетях.
Нивелируют люки колодцев, лотки канализационных, водосточных и дренажных колодцев, пол каналов теплосетей, телефонной и электрокабельной сетей, в безколодезных прокладках - углы поворота трассы и точки излома профиля. Для трубопроводов определяют отметки верха труб во всех колодцах и камерах.
По результатам съемки подземных инженерных сетей следует составлять исполнительные чертежи, как правило, в масштабе соответствующих рабочих чертежей, отражающие плановое и высотное положение вновь проложенных инженерных сетей, то есть план трассы коммуникаций и продольный профиль по оси сооружения (стр. 59-65).
При приемке инженерных сетей представители технического надзора заказчика должны выполнять контрольную геодезическую съемку для проверки соответствия построенных инженерных сетей их отображению на предъявленных подрядчиком исполнительных чертежах.
7. Освидетельствование скрытых работ
В процессе строительства должна выполняться оценка выполненных работ, результаты которой влияют на безопасность объектов, но в соответствии в принятой технологией становятся недоступным для контроля после начала выполнения последующих работ, а также выполненных строительных конструкций и участков инженерных сетей, устранение дефектов которых, выявленных контролем, невозможно без разборки или повреждения последующих конструкций и участков инженерных сетей. В указанных контрольных процедурах могут участвовать представители соответствующих органов государственного надзора, а также, при необходимости, независимые эксперты. Исполнитель работ не позднее чем за три рабочих дня извещает остальных участников о сроках проведения указанных процедур.
Результаты приемки работ, скрываемых последующими работами, в соответствии с требованиями проектной и нормативной документации оформляются актами освидетельствования скрытых работ (стр. 66-127). Застройщик (заказчик) может потребовать повторного освидетельствования после устранения выявленных дефектов.
8. Акты промежуточной приемки ответственных конструкций
Приемка ответственных конструкций
При промежуточной приемке ответственных конструкций подтверждается их пригодность к выполнению эксплуатационных функций.
В проекте проектной организацией должен быть разработан перечень ответственных конструкций, подлежащих приемке.
Промежуточную приемку организует исполнитель, подготовив исполнительные геодезические схемы, предъявляемых к приемке конструкций, необходимые документы об испытаниях, и не позднее, чем за трое суток должен известить технический надзор заказчика и руководителя авторского надзора о сроках проведения промежуточной приемки ответственных конструкций.
По результатам приемки конструкций и предусмотренными при этом нормативными документами измерений и испытаний представителями строительной организации, технического надзора заказчика и авторского надзора проектной организации составляется и подписывается акт промежуточной приемки ответственных конструкций в соответствии с приложением 8 СНиП 12-01-2004 (стр. 131).
Испытание конструкций зданий и сооружений
Перечень ответственных конструкций зданий и сооружений, подлежащих испытанию, должен быть приведен в проекте. К таким конструкциям относятся, например, балконные плиты, крюки под люстры и светильники и др.
Метод, схему и программу проведения испытания надлежит приводить в проекте, а порядок проведения - в проекте производства работ или разделе этого проекта. ППР на испытания следует согласовывать с заказчиком и генподрядчиком.
Испытания конструкций должна проводить комиссия в составе представителей заказчика (председатель), генподрядной и субподрядной монтажной организации, а в случаях, предусмотренных проектом, - представителя проектной организации. Приказ о назначении комиссии издает заказчик.
Перед испытанием комиссии предъявляется следующая документация:
- исполнительные чертежи;
- заводские технические паспорта на конструкции;
- документы о качестве (сертификаты, паспорта) на материалы;
- акты освидетельствования скрытых работ;
- акты промежуточной приемки ответственных конструкций;
- исполнительные геодезические схемы положения конструкций;
- журналы работ;
- документы о контроле качества сварных соединений;
- другие документы, указанные в проекте или ППР.
После изучения документации комиссия производит осмотр конструкций и их испытания. По результатам испытаний должен быть составлен акт.
9. Акты испытаний и опробования внутренних инженерных систем и оборудования
9.1. Внутренние санитарно-технические системы
По завершению монтажных работ монтажными организациями должны быть выполнены испытания:
- смонтированного оборудования (индивидуальные испытания) с составлением акта;
- систем отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения и котельных гидростатическим или манометрическим методом с составлением актов;
- систем внутренней канализации и водостоков с составлением актов;
- систем отопления на равномерный прогрев отопительных приборов.
Испытания следует производить с соблюдением требований СНиП 3.05.01-85.
Испытания должны производиться до начала отделочных работ.
Индивидуальные испытания оборудования
При индивидуальных испытаниях должны быть выполнены следующие работы:
- проверка соответствия установленного оборудования и выполненных работ рабочей документации и требованиям СНиП 3.05.01-85;
- испытания оборудования на холостом ходу и под нагрузкой в течение 4 часов непрерывной работы. При этом проверяются балансировка колес и роторов в сборе насосов, качество сальниковой набивки, исправность пусковых устройств, степень нагрева электродвигателей, выполнение требований к сборке и монтажу оборудования, указанных в технической документации предприятий-изготовителей.
После проведения испытаний составляется акт по форме, приведенный на странице 133.
Испытания систем внутреннего холодного и горячего водоснабжения
Системы внутреннего холодного и горячего водоснабжения должны быть испытаны гидростатическим или манометрическим методом в соответствии с требованиями СНиП 3.05.01-85 и ГОСТ 25136-82.
Испытания должны производиться до установки разборной арматуры.
При гидростатическом методе величину испытаний пробного давления следует принимать равной 1,5 избыточного рабочего давления. Выдержавшими испытания считаются системы, если в течение 10 минут нахождения под пробным давлением не обнаружено падения давления более 0,05 МПа (0,5 кг/см2), а также капель в сварных швах, трубах, резьбовых соединениях, арматуре и утечке воды через смывные устройства.
При манометрическом методе испытаний систему водоснабжения заполняют воздухом с избыточным пробным давлением 0,15 МПа (1,5 кг/см2). Система считается выдержавшей испытание, если при нахождении ее под пробным давлением падение давления не превысит 0,01 МПа (0,1 кг/см2) в течение 5 минут.
Испытания оформляются актом по форме, приведенной на странице 136.
Испытания систем отопления и теплоснабжения
Испытания водяных систем отопления и теплоснабжения должны производиться гидростатическим методом, давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кг/см2) в самой нижней точке системы при отключенных котлах и расширительных сосудах.
Система признается выдержавшей испытание, если в течение 5 минут нахождения ее под пробным давлением падение не превысит 0,02 МПа (0,2 кг/см2) и отсутствуют течи в сварных швах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.
Испытания систем панельного отопления, как правило, производят гидростатическим методом давлением 1 МПа (10 кг/см2) в течение 15 минут. При этом падение давления допускается не более 0,01 МПа (0,1 кг/см2).
Панельные системы отопления и теплоснабжения признаются выдержавшими испытание давлением, если в течение 5 минут нахождение их под пробным давлением падение давления не превысит 0,02 МПа (0,2 кг/см2) или отсутствуют течи.
Системы панельного отопления после испытаний должны быть проверены путем пуска пара с рабочим давлением. При этом утечка пара не допускаются.
Результаты испытаний оформляются актом по форме, приведенной на странице 136.
Тепловое испытание систем отопления на равномерный прогрев отопительных приборов
Тепловые испытания систем отопления следует производить в течение 7 часов. При этом проверяется равномерность прогрева отопительных приборов (на ощупь).
Результаты испытаний оформляются актом по форме, приведенной на страницах 137, 138.
Испытания котельных
Котлы и водоподогреватели должны испытываться гидростатическим методом вместе с установленной на них арматурой до производства обмуровочных работ.
Величина пробного давления принимается в соответствии со стандартами или техническими условиями на это оборудование. Пробное давление выдерживается в течение 5 минут, после чего оно снижается до величины максимального рабочего давления, которое поддерживается в течение всего времени, необходимого для осмотра котла.
Котлы и водоподогреватели признаются выдержавшими испытание, если:
- в течение времени нахождения их под пробным давлением не наблюдалось падения давления;
- не обнаружено признаков разрыва, течи и потения поверхности.
Испытания оформляются актом по форме, приведенной на странице 140.
Испытания внутренней канализации и водостоков
Испытания систем внутренней канализации должны производиться методом пролива воды путем одновременного открытия 75% санитарных приборов, подключенных к проверяемому участку в течение времени, необходимого для его осмотра.
Система считается выдержавшей испытание, если при ее осмотре не обнаружено течи через стенки трубопроводов и в местах соединений.
Испытание внутренних водостоков следует производить наполнением их водой до уровня наивысшей водосточной воронки в течение не менее 10 минут. Водостоки считаются выдержавшими испытание, если при осмотре не обнаружено течи, а уровень воды в стояках не понизился.
Испытания систем внутренней канализации и водостоков оформляется актом по форме, приведенной на странице 144, 145.
Испытания систем вентиляции и кондиционирования воздуха
Завершающей стадией монтажа систем вентиляции и кондиционирования воздуха является их индивидуальные испытания в соответствии с требованиями СНиП 3.05.01-85.
По результатам испытаний вентиляционного оборудования составляется акт по форме, приведенной на странице 133.
На каждую систему вентиляции и кондиционирования воздуха оформляется паспорт в 2-х экземплярах по форме, приведенной на странице 141.
9.2. Электротехнические устройства
Индивидуальные испытания электрооборудования
Пусконаладочная организация производит настройку параметров, установку защиты и характеристик электрооборудования, опробование схем управления, защиты и сигнализации, а также электрооборудования на холостом ходу для подготовки к индивидуальным испытаниям технологического оборудования в соответствии с требованиями СНиП 3.05.05-84 (приложение 1) и СНиП 3.05.06-85.
После проведения индивидуальных испытаний электрооборудование считается принятым в эксплуатацию. При этом пусконаладочная организация оформляет и передает заказчику в одном экземпляре протоколы испытаний электрооборудования повышенным напряжением, проверки устройств заземления и зануления, а также исполнительные принципиальные электрические схемы. Формы протоколов приведены в приложениях.
Окончание индивидуальных испытаний оформляется актом технической готовности электрооборудования для комплексного опробования. Форма акта приведена в приложении 1 СНиП 3.01.04-87.
Комплексное опробование электрооборудования
При комплексном опробовании выполняются следующие работы:
- обеспечение взаимных связей, регулировка и настройка характеристик и параметров отдельных устройств и функциональных групп электроустановки с целью обеспечения на ней заданных режимов работы;
- опробование электроустановки по полной схеме на холостом ходу и под нагрузкой во всех режимах работы для подготовки к комплексному опробованию технологического оборудования.
Обслуживание электрооборудования осуществляется заказчиком. Результаты комплексного опробования электрооборудования оформляются актом приемки пусконаладочных работ по форме, приведенной на странице 134.
Готовность выполненных электромонтажных работ к сдаче-приемке определяется актом технической готовности электромонтажных работ (стр. 167, 169), являющимся основанием для организации работы рабочей комиссии по приемке оборудования после индивидуальных испытаний. Акт технической готовности может быть использован для оформления сдачи-приемки электромонтажных работ, когда рабочая комиссия еще не образована.
Заполненные формы приемо-сдаточной документации в составе всей технической документации, перечисленной в приложении, после оформления акта технической готовности электромонтажных работ передаются генподрядчику для последующего предъявления рабочей комиссии по приемке оборудования после индивидуальных испытаний; по окончании работы комиссии и составлении соответствующего акта, оформленная документация вместе с электрооборудованием передается заказчику.
Документация по пусконаладочным работам предъявляется комиссиям по приемке оборудования после индивидуальных испытаний и при оформлении Акта технической готовности электромонтажных работ Документация хранится у заказчика или в пусконаладочной организации.
Общие формы приемосдаточной документации приведены на страницах 167-182.
Формы документов по электрооборудованию распределительных устройств электрических подстанций напряжением до 35 кВ включительно приведены на страницах 183-185.
Формы документов по кабельным линиям приведены на страницах 186-197.
Формы документов по воздушным линиям электропередачи напряжением до 35 кВ включительно приведены на страницах 198-203.
9.3. Газоснабжение
Сваренные стыки стального газопровода следует подвергать проверке физическими методами или механическим испытаниям. Число стыков, отбираемых для механических испытаний, должно составлять 0,5% общего числа стыков, сваренных каждым сварщиком в течение календарного месяца, но не менее двух стыков диаметром до 50 мм включительно, одного - для труб диаметром свыше 50 мм. Результаты проверки следует оформлять протоколом по форме, приведенной на странице 150.
Испытания на прочность и герметичность законченных строительством наружных газопроводов, а также внутридомового газового оборудования, должна производить строительно-монтажная организация в присутствии представителя газового хозяйства в соответствии с требованиями СНиП 42-01-2002. Допускается проведение испытаний на прочность безучастия представителя газового хозяйства по согласованию с ним.
Результаты испытаний следует оформлять записью в строительном паспорте по форме, приведенной на страницах 152, 155.
Данные о качестве защитного покрытия от коррозии стальных подземных газопроводов следует оформлять в строительном паспорте.
9.4. Техническое освидетельствование и приемка лифтов в эксплуатацию
Приемка строительной части лифта под монтаж оборудования осуществляется с оформлением акта по форме, приведенной на странице 156.
Вновь установленный или реконструируемый лифт до ввода в эксплуатацию должен подвергаться полному техническому освидетельствованию. Результаты освидетельствования должны быть записаны в паспорт лифта и акт - сертификат (стр. 157).
Организация, смонтировавшая лифт, совместно с генеральной подрядной строительной организацией должна произвести осмотр, проверку, испытание лифта с оформлением акта технической готовности по форме, приведенной на странице 159 и передать его заказчику.
Комиссия по приемке лифта в эксплуатацию должна составлять акт приемки по форме, приведенной на странице 204.
9.5. Технологическое оборудование и технологические трубопроводы
Индивидуальные испытания смонтированного оборудования и трубопроводов
Порядок и сроки проведения индивидуальных испытаний, должны быть установлены правилами, согласованными монтажной организацией, генподрядчиком, заказчиком и другими организациями, участвующими в выполнении строительно-монтажных работ.
Сосуды и аппараты, сборку которых производили на объектах, следует подвергать испытаниям на прочность и герметичность в соответствии с требованиями СНиП 3.05.05-84.
Вид испытаний (прочность, герметичность), способ испытаний (гидравлическое, пневматическое), величина испытательного давления, продолжительность и оценка результатов испытаний должны быть указаны в сопроводительной или рабочей документации.
Сосуды и аппараты, поступающие на строительную площадку, полностью собранными и испытанными на предприятии-изготовителе, индивидуальным испытаниям на прочность и герметичность дополнительно не подвергаются.
Трубопроводы необходимо испытывать на прочность и герметичность. Вид, способ, продолжительность и оценку результатов испытаний следует принимать в соответствии с рабочей документацией и требованиями СНиП 3.05.05-84.
Индивидуальные испытания технологического оборудования проводят в соответствии с требованиями СНиП 3.05.05-84. До начала индивидуальных испытаний осуществляются пусконаладочные работы по электротехническим устройствам, автоматизированным системам управления, санитарно-техническому и теплосиловому оборудованию согласно требованиям, приведенным в СНиП по производству соответствующего вида монтажных работ.
Завершающей стадией индивидуального испытания оборудования и трубопроводов должно являться подписание акта их приемки после индивидуального испытания для комплексного опробования. Акт оформляется по форме, приведенной на странице 133.
Комплексное опробование оборудования
Комплексное опробование оборудования осуществляется эксплуатационным персоналом заказчика с участием представителей генерального подрядчика, проектной и субподрядных монтажных организаций, а при необходимости - персонала предприятия-изготовителя оборудования. Объем и продолжительность комплексного опробования оборудования определяются программой и графиком проведения испытаний.
По окончании комплексного опробования оборудования комиссия выносит решение о готовности объекта и систем для предъявления их государственной приемочной комиссии с оформлением акта по форме, приведенной на страницах 134.
9.6. Тепловые сети
Испытания трубопроводов на прочность и герметичность
Монтажные работы подлежат приемке с составлением актов освидетельствования скрытых работ.
О проведении растяжки компенсаторов следует составлять акт по форме, приведенной на странице 160.
После завершения работ трубопроводы тепловой сети должны быть подвергнуты окончательным (приемочным) испытаниям на прочность и герметичность в соответствии с требованиями СНиП 3.05.03-85.
Трубопроводы прокладываемые бесканально и в непроходимых каналах, подлежат также предварительным испытаниям на прочность и герметичность в процессе производства работ. Предварительные испытания следует выполнять, как правило, гидравлическим способом.
Перед выполнением испытаний на прочность и герметичность надлежит:
- произвести контроль качества сварных стыков трубопроводов и исправление обнаруженных дефектов;
- отключить заглушками испытываемые трубопроводы от действующих и от первой запорной арматуры, установленной в здании (сооружении);
- установить заглушки на концах испытываемых трубопроводов и вместо сальниковых (сильфонных) компенсаторов, секционирующих задвижек при предварительных испытаниях
- обеспечить на всем протяжении испытываемых трубопроводов доступ для их внешнего осмотра и осмотра сварных швов на время проведения испытаний;
- открыть полностью арматуру и байпасные линии.
Использование запорной арматуры для отключения испытываемых трубопроводов не разрешается.
На испытания трубопроводов на прочность и герметичность следует составлять акт по форме, приведенной на странице 161.
Конденсатопроводы и трубопроводы водяных тепловых сетей должны быть промыты, паропроводы - продуты паром, а трубопроводы водяных тепловых сетей при открытой системе теплоснабжения и сети горячего водоснабжения - промыты и продезинфицированы.
Продувку, промывку, дезинфекцию трубопроводов необходимо производить по технологическим схемам, согласованным с эксплуатационными организациями, регламентирующими технологию и технику безопасности проведения работ.
О результатах промывки (продувки) трубопроводов следует составлять акт по форме, приведенной на странице 162.
9.7. Наружные сети водоснабжения и канализации
Испытания напорных трубопроводов наружных сетей водоснабжения и канализации
Напорные трубопроводы подлежат испытанию на прочность и герметичность, как правило, гидравлическим способом в соответствии с требованиями СНиП 3.05.04-85*.
Испытание напорных трубопроводов всех классов должно осуществляться строительно-монтажной организацией, как правило, в два этапа:
первый - предварительное испытание, выполняемое после засыпки пазух с подбивкой грунта на половину диаметра трубе оставленными открытыми для осмотра стыковыми соединениями; испытание допускается выполнять без участия представителей заказчика и эксплуатационной организации с составлением акта, утверждаемого главным инженером строительно-монтажной организации;
второй - приемочное испытание следует выполнять после полной засыпки трубопровода при участии представителей заказчика и эксплуатационной организации, по результатам испытаний должны оформляться акты по формам, приведенным на странице 163.
Испытания безнапорных трубопроводов наружных сетей канализации
Испытания безнапорных трубопроводов следует проводить на герметичность в два этапа: предварительное (до засылки) и приемочное (окончательное) после засыпки одним из способов:
первым - определение объема воды, добавляемой в трубопровод;
вторым - определение притока воды в трубопровод, проложенный в мокрых грунтах.
Способ испытания устанавливается проектом.
Испытания безнапорных трубопроводов на герметичность следует подвергать участки между смежными колодцами в соответствии с требованиями СНиП 3.05.04-85*.
Результаты испытания следует оформлять актом по форме, приведенной на странице 165.
Испытание емкостных сооружений водоснабжения и канализации
Гидравлическое испытание на водонепроницаемость (герметичность) емкостных сооружений необходимо производить после достижения бетоном проектной прочности, их очистки и промывки в соответствии с требованиями СНиП 3.05.04-85*.
Устройство гидроизоляции и обсыпку грунтом емкостных сооружений следует выполнять после получения удовлетворительных результатов гидравлического испытания этих сооружений, если другие требования не обоснованы проектом.
Испытания оформляются актом, подписываемым представителями строительно-монтажной организации, заказчика и эксплуатирующей организации.
Гидравлические испытания металлического бака водонапорной башни следует производить наливом воды до высоты, предусмотренной проектом. На сдаваемый бак следует составлять паспорт.
Промывка и дезинфекция трубопроводов и сооружений хозяйственно-питьевого водоснабжения
Законченные строительством трубопроводы и сооружения хозяйственно-питьевого водоснабжения перед приемкой в эксплуатацию подлежат промывке (очистке) и дезинфекции хлорированием с последующей промывкой до получения удовлетворительных контрольных физико-химических и бактериологических анализов воды.
Промывка и дезинфекция должны производиться строительно-монтажной организацией, выполняющей работы по прокладке и монтажу трубопроводов и сооружений, с участием представителей заказчика и эксплуатационной организации и санитарно-эпидемиологической службы. Порядок проведения промывки и дезинфекции должен соответствовать требованиям СНиП 3.05.04-85*.
По результатам произведенной промывки и дезинфекции трубопроводов и сооружений хозяйственно-питьевого водоснабжения должен быть составлен акт по форме, приведенной на странице 166.
9.8. Акты приемки инженерных систем в эксплуатацию
Приемку законченных строительством инженерных систем в эксплуатацию следует производить в соответствии с требованиями СНиП по производству соответствующего вида монтажных работ с оформлением актов приемки.
Формы актов приемки внутренних инженерных систем и наружных инженерных сетей приведены на страницах 204-219.
10. Проверка качества теплоизоляции ограждающих конструкций
Письмом Госстроя России от 23.12.02 № 9-14932 введена в действие и рекомендована к применению «Комплексная методика контроля качества теплоизоляции ограждающих конструкций зданий и сооружений», разработанная ЗАО «ТТМ» и Санкт-Петербургским отделением Общероссийского общественного фонда «Центр качества строительства».
Контроль качества тепловой изоляции ограждающих конструкций проводится методом тепловизионного контроля в натурных и лабораторных условиях, в том числе и для целей сертификации.
По результатам обследований составляется акт тепловизионного обследования (стр. 228), который, в соответствии с приложением 6 ТСН 12-316-2002 Санкт-Петербурга является обязательным документом, предъявляемым комиссиям по приемке в эксплуатацию законченных строительством объектов.
11. Теплоэнергетический паспорт здания
Теплоэнергетический паспорт здания рекомендуется составлять для новых, реконструируемых, капитально ремонтируемых и эксплуатируемых жилых и общественных зданий. При этом он входит в состав проектной и приемо-сдаточной документации здания.
Теплоэнергетический паспорт здания характеризует соответствие теплотехнических показателей зданий требованиям СНиП 23-02-2003 с учетом правил СП 23-101-2000. С его помощью обеспечивается последовательный контроль качества в процессе разработки проектной и конструкторской документации, при экспертизе проекта, строительстве, приемке здания и при эксплуатации здания.
Теплоэнергетический паспорт здания должен заполняться:
- на стадии разработки проекта после привязки к условиям конкретной площадки - проектной организацией;
- на стадии сдачи строительного объекта в эксплуатацию - проектной организацией на основе анализа отступлений от первоначального проекта, допущенных при строительстве здания;
- на стадии эксплуатации - организацией, эксплуатирующей здание, или инспектирующей организацией после годичной эксплуатации здания.
Присвоение категории энергетической эффективности должно выполняться независимыми организациями (фирмами), аккредитованными в установленном порядке. В случае получения в результате испытаний результата ниже стандартного уровня инспектирующей организации следует разработать рекомендации по повышению энергоэффективности здания.
Форма теплоэнергетического паспорта здания и пример ее заполнения приведены на странице 229.
II ПРИМЕРЫ ОФОРМЛЕНИЯ И ФОРМЫ ИСПОЛНИТЕЛЬНОЙ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
Приложение 1
ФОРМА ОБЩЕГО ЖУРНАЛА РАБОТ
ОБЩИЙ ЖУРНАЛ РАБОТ №____
|
по строительству объекта |
|
|
|
|
(комплекс, здание, сооружение) |
|
|
Адрес |
|
|
Участники строительства
|
Организация, ответственная за производство работ по объекту |
|
(юридическое или физическое лицо, получившее разрешение на выполнение строительно-монтажных работ (генподрядчик, исполнитель работ))
|
Наименование и почтовые реквизиты, телефон |
|
|
|
Руководитель |
|
|
Ответственные производители работ по объекту (подлежат регистрации в территориальном органе Госархстройнадзора):
|
Должность |
Фамилия, имя, отчество |
Подпись |
Даты и параметры документа о назначении освобождения |
Примечание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ответственный за ведение журнала работ |
|
|
|
Организация, ответственная за стройплощадку |
|
|
(заполняется в случае, если управление стройплощадкой поручено отдельной организации)
|
Наименование и почтовые реквизиты, телефон |
|
||
|
Руководитель |
|
||
|
Ответственное должностное лицо по стройплощадке |
|
||
Застройщик (заказчик)
(юридическое или физическое лицо, получившее разрешение на строительство)
|
Наименование и почтовые реквизиты, телефон |
|
|
|
Руководитель |
|
|
Ответственные представители технического надзора (подлежат регистрации в территориальном органе Госархстройнадзора)
|
Должность |
Фамилия имя, отчество |
Подпись |
Даты и параметры документа о назначении освобождения |
Примечание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Технический надзор |
|
(заполняется в случае, если технический надзор ведется сторонней организацией)
|
Наименование и почтовые реквизиты, телефон |
|
|
|
Руководитель |
|
|
Ответственные представители технического надзора по объекту (подлежат регистрации в территориальном органе Госархстройнадзора):
|
Должность |
Фамилия, имя, отчество |
Подпись |
Даты и параметры документа о назначении и освобождении |
Примечание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Орган Госархстройнадзора, курирующий объект
|
Наименование и почтовые реквизиты, телефон |
|
||||
|
Руководитель |
|
||||
|
Куратор объекта |
|
телефон |
|
||
Другие исполнители работ по объекту (субподрядные организации) и выполняемые ими работы. Указываются: наименование и почтовые реквизиты, ФИО руководителей и производителей работ по объекту
|
|
|
|
Организации, разработавшие проектно-сметную документацию и выполняемые ими части проектной документации. Указываются: наименование и почтовые реквизиты, ФИО руководителей, а также руководителей авторского надзора, если такой надзор на объекте ведется
|
|
|
|
Сведения о журнале
В настоящем журнале _________ пронумерованных и прошнурованных страниц. Журнал охватывает период с _____________ по _____________ (заполняется в случае, если на протяжении строительства велось несколько журналов).
Должность, фамилия, имя, отчество и подпись руководителя организации, выдавшего журнал
|
|
Дата выдачи, печать организации
|
|
Отметки об изменениях в записях об объекте
|
Дата |
Изменение в записях с указанием основания |
|
|
|
Общая информация об объекте
Основные показатели строящегося объекта (этажность, количество квартир, площадь, мощность, производительность, вместимость и т.п.) и сметная стоимость на момент начала строительства
|
|
Начало работ:
по плану (договору)__________________фактически__________________
Окончание работ (приемка в эксплуатацию):
по плану (договору)__________________фактически__________________
Утверждающая инстанция и дата утверждения проекта______________________________
Раздел
1
Список инженерно-технического персонала, занятого на строительстве объекта
|
Фамилия, имя, отчество, занимаемая должность |
Дата начала работ на строительстве |
Дата окончания работ на строительстве объекта |
Примечание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Раздел
2
Перечень специальных журналов работ, а также журналов авторского надзора
|
Наименование специального журнала и дата его выдачи |
Организация, ведущая журнал, фамилия, инициалы и должность ответственного лица |
Дата сдачи-приемки журнала и подписи должностных лиц |
|
|
|
|
|
|
|
|
|
|
|
|
Раздел
3
Перечень актов промежуточной приемки ответственных конструкций и
освидетельствования скрытых работ
|
№ п/п |
Наименование актов (с указанием места расположения конструкций и работ) |
Дата подписания акта, фамилии, инициалы и должности подписавших |
|
|
|
|
|
|
|
|
|
|
|
|
Раздел
4
Сведения о производстве работ и контроле качества
|
№ п/п |
Наименование конструктивных частей, элементов и работ, места их расположения со ссылкой на номера чертежей |
Сведения о входном контроле материалов, изделий и конструкций (реквизиты паспортов и др. документов о качестве) |
Сведения об операционном контроле (оценка соответствия проекту, отметки о допущенных отступлениях и т. д.) |
Сведения о приемочном контроле (№ актов по разделу 2) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Раздел
5
Замечания контролирующих органов и служб
|
№ п/п |
Замечания контролирующих органов или ссылка на предписание |
Отметки о принятии замечаний к исполнению и о проверке их выполнения |
|
|
|
|
|
|
|
|
|
|
|
|
Указания к ведению общего журнала работ
1. Общий журнал работ является основным первичным производственным документом, отражающим технологическую последовательность, сроки, качество выполнения и условия производства строительно-монтажных работ. Основное назначение журнала - обеспечение прослеживаемости руководителей, исполнителей и результатов работ, определяющих прочность, устойчивость и надежность здания (сооружения).
2. Общий журнал работ ведется на строительстве (реконструкции) отдельных или группы однотипных, одновременно строящихся зданий (сооружений), расположенных в пределах одной строительной площадки.
3. Общий журнал работ ведет лицо, ответственное за производство работ на объекте (ответственный производитель работ) и заполняет его с первого дня работы на объекте лично или поручает подчиненным инженерно-техническим работникам. Специализированные строительно-монтажные организации ведут специальные журналы работ, которые находятся у ответственных лиц, выполняющих эти работы. По окончании работ специальный журнал передается организации, ответственной за производство работ на объекте (генподрядчику).
4. Титульный лист заполняется до начала строительства организацией, ответственной за производство работ по объекту с участием остальных упомянутых участников строительства (проектной организации, заказчика и пр.).
5. Список инженерно-технического персонала, занятого на строительстве объекта (раздел 1), составляет руководитель организации, ответственной за производство работ по объекту. В него включаются инженерно-технические работники этой организации, а также других организаций - исполнителей работ по объекту (субподрядных организаций).
6. В разделе 3 приводится перечень всех актов в календарном порядке.
7. В раздел 4 включаются все работы по частям и элементам зданий и сооружений, подлежащие оценке соответствия. В случае выявления несоответствий приводится их краткая характеристика.
8. Раздел 4 заполняется лицом, ответственным за ведение общего журнала работ или уполномоченными им инженерно-техническими работниками.
9. Регулярные сведения о производстве работ (с начала и до их завершения), включаемые в раздел 4, являются основной частью журнала.
Эта часть журнала должна содержать сведения о начале и окончании работы и отражать ход ее выполнения. Описание работ должно производиться по конструктивным элементам здания или сооружения с указанием осей, рядов, отметок, этажей, ярусов, секций, помещений, где работы выполнялись. Здесь же должны приводиться краткие сведения о методах производства работ, применяемых материалах, готовых изделиях и конструкциях, испытаниях оборудования, систем, сетей и устройств (опробование вхолостую или под нагрузкой, подача электроэнергии, давления, испытания на прочность и герметичность и др.), отступлениях от рабочих чертежей (с указанием причин) и их согласования, наличии и выполнении схем операционного контроля качества, исправлениях или переделках выполненных работ. Кроме того, заносится информация о существенных изменениях на стройплощадке, в том числе изменении расположения охранных, защитных и сигнальных ограждений, переносе транспортных и пожарных проездов, прокладке, перекладке и разборке временных инженерных сетей, а также о метеорологических и других особых условиях производства работ.
10. В раздел 5 вносятся замечания лиц (в том числе представителя технадзора), контролирующих производство и безопасность работ в соответствии с предоставленными им правами.
11. Каждая запись в журнале подписывается сделавшим ее лицом.
12. При необходимости иллюстрации записей эскизами, схемами или иными графическими материалами последние подписываются отдельно и вклеиваются в текст или собираются в отдельную папку. В записях в этом случае должно содержаться упоминание о наличии и местонахождении графических материалов.
13. Общий журнал работ должен быть пронумерован, прошнурован, оформлен всеми подписями на титульном листе и скреплен печалью организации, его выдавшей. При недостатке в журнале места для записей заводится новый журнал работ со следующим номером, о чем делается запись на титульном листе.
14. В ходе строительства журнал работ должен предъявляться представителю технадзора, органа архитектурно-строительного надзора и других контролирующих органов по их требованию.
ё15. При сдаче законченного строительством объекта в эксплуатацию общий и специальные журналы работ предъявляются принимающей организации (органу) и после приемки объекта передаются заказчику (застройщику) или, по его поручению, эксплуатационной организации или пользователю.
16. По разрешению органа архитектурно-строительного надзора допускается ведение журнала в виде электронного документа. При этом должны быть обеспечены надежная защита от несанкционированного доступа, а также идентификация подписей ответственных должностных лиц.
Приложение 2
ОФОРМЛЕНИЕ ЖУРНАЛА РАБОТ ПО МОНТАЖУ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
ЖУРНАЛ РАБОТ ПО МОНТАЖУ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ №___
(СНиП 3.03.01-87, приложение 1)
|
Наименование организации, выполняющей работы |
|
|
|
|
|
|
|
Наименование объекта строительства |
|
|
Должность, фамилия, инициалы и подпись лица, ответственного за монтажные работы и ведение журнала
|
|
|
|
|
|
Организация, разработавшая проектную документацию; чертежи КЖ, КМ, КД
|
|
|
|||
|
|
|
|||
|
Шифр проектов |
|
|||
|
Организация, разработавшая проект производства работ |
|
|||
|
|
||||
|
Шифр проектов |
|
|||
|
Предприятие, изготовившее конструкции |
|
|||
|
Шифр заказов |
|
|||
Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора
|
|
|
|
|
|
|
|
|
Основные показатели строящегося объекта: |
|
|
|
Объем работ: |
стальных конструкций, т |
|
||
|
|
сборных железобетонных конструкций, м3 |
|
||
|
|
деревянных конструкций, м3 |
|
||
Журнал начат «___»_____________200___г.
Журнал окончен «___»_____________200___г.
Список инженерно-технического персонала, занятого на монтаже здания (сооружения)
|
Фамилия, имя, отчество |
Специальность и образование |
Занимаемая должность |
Дата начала работы на объекте |
Отметка о прохождении аттестации и дата аттестации |
Дата окончания работ на объекте |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Перечень актов освидетельствования скрытых работ и актов промежуточной приемки ответственных конструкций
|
№ п/п |
Наименование актов |
Дата подписания акта |
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата выполнения работ, смена |
Описание производимых работ, наименование устанавливаемых конструкций, их марки, результаты осмотра конструкций |
Место установки и номера монтажных схем |
Номера технических паспортов |
Атмосферные условия (температура окружающего воздуха, осадки скорость ветра) |
Фамилия, инициалы исполнителя (бригадира) |
Подпись исполнителя (бригадира) |
Замечания и предложения по монтажу конструкций руководителей монтажной организации, авторского надзора, технического надзора заказчика |
Подпись мастера (производителя работ), разрешившего производство работ и принявшего работу. Подпись лиц осуществляющих авторский надзор |
|
1 |
2 |
3 |
4 |
5 |
б |
7 |
8 |
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В журнале пронумеровано и прошнуровано ___________ страниц
«___»_________________200___г.
|
|
|
(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) |
М. П.
Приложение 3
ОФОРМЛЕНИЕ ЖУРНАЛА СВАРОЧНЫХ РАБОТ
ЖУРНАЛ СВАРОЧНЫХ РАБОТ №___
(СНиП 3.03.01-87, приложение 2)
|
Наименование организации, выполняющей работы |
|
|
|
|
|
|
|
Наименование объекта строительства |
|
|
Должность, фамилия, инициалы и подпись лица, ответственного за сварочные работы и ведение журнала
|
|
|
|
|
|
Организация, разработавшая проектную документацию; чертежи КМ, КЖ,
|
|
|
|||
|
|
|
|||
|
Шифр проекта |
|
|||
|
Организация, разработавшая проект производства сварочных работ |
|
|||
|
|
||||
|
Шифр проекта |
|
|||
|
Предприятие, изготовившее конструкции |
|
|||
|
Шифр заказа |
|
|||
Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора
|
|
|
|
|
|
Журнал начат «___»_____________200___г.
Журнал окончен «___»_____________200___г.
Список инженерно-технического персонала, занятого выполнением сварочных работ
|
Фамилия, имя, отчество |
Специальность и образование |
Занимаемая должность |
Дата начала работы на объекте |
Отметка о прохождении аттестации и дата |
Дата окончания работы на объекте |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Список сварщиков, выполняющих сварочные работы на объекте
|
Фамилия, имя, отчество |
Разряд квалификационный |
Номер личного клейма |
Удостоверение на право производства сварочный работ |
Отметка о сварке пробных и контрольных образцов |
||
|
номер |
срок действия |
допущен к сварке (швов в пространственном положении) |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата выполнения работ, смена |
Наименование соединяемых элементов; марка стали |
Место или номер (по чертежу или схеме) свариваемого элемента |
Отметка о сдаче и приемке узла под сварку (должность, фамилия, инициалы, подпись) |
Марка применяемых сварочных материалов (проволока, флюс, электроды), номер партии |
Атмосферные условия (температура воздуха, осадки, скорость ветра) |
Фамилия, инициалы сварщика, номер удостоверения |
Клеймо |
Подписи сварщиков, сваривших соединения |
Фамилия, инициалы ответственного за производство работ (мастера, производителя работ) |
Отметка о приемке сварочного соединения |
Подпись руководителя сварочных работ |
Замечания по контрольной проверке (производителя работ и др.) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В журнале пронумеровано и прошнуровано ___________ страниц
«___»_________________200___г.
|
|
|
(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) |
М. П.
Приложение 4
ОФОРМЛЕНИЕ ЖУРНАЛА АНТИКОРРОЗИОННОЙ ЗАЩИТЫ СВАРНЫХ СОЕДИНЕНИЙ
(СНиП 3.03.01-87, приложение 3)
ЖУРНАЛ АНТИКОРРОЗИОННОЙ ЗАЩИТЫ СВАРНЫХ СОЕДИНЕНИЙ №_____
|
Наименование организации, выполняющей работы |
|
|
|
|
|
|
|
Наименование объекта строительства |
|
|
Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работ по антикоррозионной защите сварных соединений и ведение журнала
|
|
|
|
|
|
|
|
|
Организация, разработавшая проектную документацию; чертежи КЖ
|
|
|
|
|
|
|
|
|
Шифр проекта |
|
|
Организация, разработавшая проект производства работ по антикоррозионной защите сварных соединений
|
|
|||
|
|
|||
|
Шифр проекта |
|
||
|
Предприятие, изготовившее конструкции |
|
||
|
|
|
||
|
Шифр заказа |
|
||
Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора
|
|
|
|
|
|
Журнал начат «___»_____________200___г.
Журнал окончен «___»_____________200___г.
|
Дата выполнения работ |
Наименование соединяемых элементов и материал антикор-розионного покрытия закладных изделий, нанесенного на заводе |
Место или номер (по чертежу или схеме) стыкуемого элемента |
Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) |
Материал покрытия сварных соединений и способ его нанесения |
Атмосферные условия при производстве антикор-розионной защиты сварных соединений (температура воздуха, осадки) |
Фамилия и инициалы исполнителя |
Фамилия и инициалы ответственного за ведение работ по антикор-розионной защите (мастера, производителя работ) |
Результаты осмотра качества покрытия. Толщина покрытия |
Подпись исполнителя |
Подписи о приемке антикоррозионной защиты (мастера, производителя работ) |
Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора, заказчика) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В журнале пронумеровано и прошнуровано ___________ страниц
«___»_________________200___г.
|
|
|
(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) |
М. П.
Приложение 5
ОФОРМЛЕНИЕ ЖУРНАЛА ЗАМОНОЛИЧИВАНИЯ МОНТАЖНЫХ СТЫКОВ И УЗЛОВ
(СНиП 3.03.01-87, приложение 4)
ЖУРНАЛ ЗАМОНОЛИЧИВАНИЯ МОНТАЖНЫХ СТЫКОВ И УЗЛОВ №_____
|
Наименование организации, выполняющей работы |
|
|
|
|
|
|
|
|
|
|
|
Наименование объекта строительства |
|
|
Должность, фамилия, инициалы и подпись ответственного за выполнение работы по замоноличиванию и ведение журнала
|
|
|
|
|
|
Организация, разработавшая проектную документацию; чертежи КЖ
|
|
|
|
|
|
|
|
|
Шифр проекта |
|
|
Организация, разработавшая проект производства работ по замоноличиванию монтажных стыков и узлов
|
|
|||
|
|
|||
|
Шифр проекта |
|
||
|
Предприятие, изготовившее конструкции |
|
||
|
|
|
||
|
Шифр заказа |
|
||
Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора
|
|
|
|
|
|
Журнал начат «___»_____________200___г.
Журнал окончен «___»_____________200___г.
|
Дата замоноличивания |
Наименование стыков и узлов, место или номер по чертежу или схеме |
Заданные марки бетона (раствора) и рабочий состав бетонной (растворной) смеси |
Температура наружного воздуха, °С |
Температура предварительного обогрева элементов в узлах, °С |
Температура бетона в момент укладки, °С |
Результат испытаний контрольных образцов |
Дата распалубки |
Фамилия и инициалы исполнителя (бригадира), подпись |
Замечания производителя работ, авторского надзора, технического надзора заказчика |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В журнале пронумеровано и прошнуровано ___________ страниц
«___»_________________200___г.
|
|
|
(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) |
М. П.
Приложение 6
ОФОРМЛЕНИЕ ЖУРНАЛА ВЫПОЛНЕНИЯ МОНТАЖНЫХ СОЕДИНЕНИЙ НА БОЛТАХ С КОНТРОЛИРУЕМЫМ НАТЯЖЕНИЕМ
(СНиП 3.03.01-87, приложение 5)
ЖУРНАЛ ВЫПОЛНЕНИЯ МОНТАЖНЫХ СОЕДИНЕНИЙ НА БОЛТАХ С КОНТРОЛИРУЕМЫМ НАТЯЖЕНИЕМ №_____
|
Наименование организации, выполняющей работы |
|
|
|
|
|
|
|
Наименование объекта строительства |
|
|
Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работ и ведение журнала
|
|
|
|
|
|
Организация, разработавшая проектную документацию; чертежи КЖ
|
|
|
|||
|
Шифр проекта |
|
|||
|
Предприятие, разработавшее чертежи КМД и изготовившее конструкции |
|
|||
|
|
|
|||
|
Шифр заказа |
|
|||
Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора
|
|
|
|
|
|
Журнал начат «___»_____________200___г.
Журнал окончен «___»_____________200___г.
|
Фамилия, имя, отчество |
Присвоенный разряд |
Присвоенный номер или знак |
Квалификационное удостоверение |
Примечание |
|
|
дата выдачи |
кем выдано |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата |
Номер чертежа КМД и наименование узла (стыка) в соединении |
Постановка болтов |
Результаты контроля |
||||||||
|
Число поставленных болтов в соединении |
Номер сертификата на болты |
Способ обработки контактных поверхностей |
Расчетный момент закручивания или угол поворота гайки |
Обработка контактных поверхностей |
Число проверенных болтов |
Результаты проверки момента закручивания или угла поворота гайки |
Номер клейма, подпись бригадира |
Подпись лица, ответственного за постановку болтов |
Подпись представителя заказчика |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В журнале пронумеровано и прошнуровано ___________ страниц
«___»_________________200___г.
|
|
|
(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) |
М. П.
Приложение 7
ОФОРМЛЕНИЕ ЖУРНАЛА ПО УСТРОЙСТВУ СВАЙНЫХ ФУНДАМЕНТОВ ЖУРНАЛ ПОГРУЖЕНИЯ (ЗАБИВКИ) СВАЙ
|
Наименование строительной организации |
|
||||||||
|
|
|
||||||||
|
Объект |
|
||||||||
|
|
|
||||||||
|
№ свай |
|
||||||||
|
|
|
||||||||
|
Система копра: |
|
||||||||
|
Тип молота: |
|
||||||||
|
Вес ударной части молота: |
|
||||||||
|
Энергия удара молота по паспорту |
|
||||||||
|
Характеристика наголовника |
|
||||||||
|
|
|
||||||||
|
Дата забивки |
|
||||||||
|
Номер сваи по журналу изготовления |
|
||||||||
|
Длина сваи |
|
||||||||
|
Отметка поверхности грунта и сваи |
|
||||||||
Отметка острия сваи:
|
проектная |
|
|||
|
фактическая |
|
|||
|
Проектный отказ |
|
|||
|
Давление пара (воздуха) по манометру |
|
|||
|
№ п/п |
дата забивки |
№ сваи |
длина сваи |
диаметр или сечение сваи |
материал сваи |
вес сваи |
Отметка верха головы сваи |
Отметка низа сваи |
Тип снаряда |
Высота подъема бабы или ход поршня молота |
Погружение сваи от собственного веса в см |
Погружение сваи от веса бабы в см |
Глубина погружения сваи от залогов в см |
Отказ при последнем залоге в см |
Вес ударной части бабы или молота |
Примечание |
||||||
|
молот простого действия |
молот двойного действия |
|||||||||||||||||||||
|
по плану |
фактически |
по проекту |
фактически |
по проекту |
фактически |
№ залогов |
число ударов в залоге |
частота ударов в минуту |
продолжи- |
|||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В журнале пронумеровано и прошнуровано ___________ страниц
«___»_________________200___г.
|
|
|
(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) |
М. П.
Приложение 8
ОФОРМЛЕНИЕ ЖУРНАЛА БЕТОННЫХ РАБОТ
|
Строительная организация |
|
|
|
|
|
|
||
|
Строительство |
|
|
|
|
|
|
|
|
|
(наименование и месторасположение) |
|
||
ЖУРНАЛ БЕТОННЫХ РАБОТ №____
|
Производитель работ, ответственный за объект |
|
|
|
(фамилия, инициалы, подпись) |
|
Дата
бетонирования, смена |
Наименование бетонируемой части сооружений конструктивных элементов. Эскиз бетонируемой части сооружения с отметками в начале и в конце смены |
Класс бетона по прочности на сжатие |
Состав бетонной смеси и водоцементное отношение, № карточки подбора состава бетона |
Вид и активность цемента |
Подвижность бетонной смеси |
Температура смеси при укладке |
Объем бетона, уложенного в дело (за смену) |
Температура наружного воздуха при бетонировании. Наличие атмосферных осадков |
Маркировка контрольных образцов бетона и их число, № акта об изготовлении контрольных образцов |
Подписи бригадира, сменных мастеров и лаборанта |
Результаты испытания контрольных образцов |
Дата распалубливания |
Примечание |
|
|
при распалубливании |
через 28 дней |
|||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Указания по ведению журнала
1. Журнал бетонных работ ведется лицами, ответственными за выполнение этих работ и заполняется во время производства бетонных работ ежесменно.
2. По окончании ведения журнала бетонных работ он сдается в производственно-технический отдел строительной организации, который делает отметку о приемке в таблице общего журнала работ.
В журнале пронумеровано и прошнуровано ___________ страниц
«___»_________________200___г.
|
|
|
(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) |
М. П.
Приложение 9
ОФОРМЛЕНИЕ ЖУРНАЛА ПРОИЗВОДСТВА АНТИКОРРОЗИОННЫХ РАБОТ
(СНиП 3.04.03-85, приложение 1)
ЖУРНАЛ ПРОИЗВОДСТВА АНТИКОРРОЗИОННЫХ РАБОТ
|
Наименование объекта |
|
||||
|
Основание для выполнения работ |
|
||||
|
|
(договор, наряд) |
||||
|
Производитель работ |
|
||||
|
Начало |
|
||||
|
Окончание |
|
||||
|
Дата (число, месяц, год), смена |
Наименование работ и применяемых материалов (пооперационно) |
Объем работ |
Температура во время выполнения работ, °С |
Применяемые материалы |
Число нанесенных слоев и их толщина |
Температура, °С, и продолжительность сушки отдельных слоев покрытия, ч |
Фамилия и инициалы бригадира (специалиста), выполнявшего защитное покрытие |
Дата и номер акта освидетельствования выполненных работ |
Примечание |
|||
|
на поверхности материала |
окружающего воздуха на расстоянии не более 1 мот поверхности |
ГОСТ, ОСТ, ТУ |
номер |
|||||||||
|
паспорта |
анализа |
|||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В журнале пронумеровано и прошнуровано ___________ страниц
«___»_________________200___г.
|
|
|
(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) |
М. П.
Приложение 10
ОФОРМЛЕНИЕ ЖУРНАЛА АВТОРСКОГО НАДЗОРА ЗА СТРОИТЕЛЬСТВОМ
(СП 11-110-99, приложение А)
ЖУРНАЛ АВТОРСКОГО НАДЗОРА
|
Наименование объекта строительства |
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|
Адрес строительства |
|
|||||
|
|
|
|||||
|
|
|
|||||
|
Заказчик |
|
|||||
|
|
|
|||||
|
(наименование, адрес) |
||||||
|
|
|
|||||
|
Проектировщик |
|
|||||
|
|
|
|||||
|
(наименование, адрес проектной организации или проектного подразделения) |
||||||
|
|
|
|||||
|
Журнал начат |
|
|
Журнал окончен |
|
|
|
|
|
(дата) |
|
|
(дата) |
|
|
|
Руководитель проектировщика |
|
М. П. |
|
|
||
|
|
|
|
(подпись) |
|
||
|
Руководитель заказчика |
|
М. П. |
|
|
||
|
|
|
|
(подпись) |
|
||
Регистрационный лист посещения объекта специалистами, осуществляющими авторский надзор за строительством
Перечень подрядных организаций, осуществляющих строительные и монтажные работы
Исполнитель работ (генеральный подрядчик, подрядчик)
|
|
|
|
|
|
Исполнители отдельных видов работ (субподрядчики):
|
1. |
|
|
|
(наименование работ - строительно-монтажная организация) |
|
2. |
|
|
3. |
|
|
4. |
|
|
5. |
|
Список специалистов, осуществляющих авторский надзор
|
Фамилия, имя, отчество |
Проектная организация, должность, № телефона |
Вид работы, по которой осуществляется авторский надзор |
Дата и № документа о полномочиях по проведению авторского надзора |
|
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
Регистрационный лист посещения объекта специалистами, осуществляющими авторский надзор за строительством
|
Наименование организации |
Фамилия, имя, отчество |
Дата |
Подпись представителя заказчика |
|
|
приезда |
отъезда |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Учетный лист №_____
|
Дата |
Выявленные отступления от проектно-сметной документации, нарушения требований строительных норм и правил и технических условий по производству строительно-монтажных работ |
Указания об устранении выявленных отступлений или нарушений и сроки их выполнения |
Подпись специалиста, осуществляющего авторский надзор, выполнившего запись (фамилия, инициалы, должность) |
С записью ознакомлен представитель: а) подрядчика; б) заказчика (фамилия, инициалы, должность, дата) |
Отметка о выполнении указаний: а) подрядчика; б) заказчика (фамилия, инициалы, должность, дата) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Приложение 11
АКТ
приемки геодезической разбивочной основы для строительства
(СНиП 3.01.03-84, приложение 12)
|
|
|
(наименование объекта строительства) |
|
г._________________________________ |
« »____________________200__г. |
Комиссия в составе:
|
ответственного представителя заказчика |
|
|
|
|
|
(фамилия, инициалы, должность) |
|
|
|
|
ответственных представителей генподрядной строительно-монтажной организации
|
|
|
(фамилии, инициалы, должности) |
рассмотрела представленную техническую документацию на геодезическую разбивочную основу для строительства
|
|
|
|
|
(наименование объекта строительства) |
и произвела осмотр закрепленных на местности знаков этой основы.
Предъявленные к приемке знаки геодезической разбивочной основы для строительства, их координаты, отметки, места установки и способы закрепления соответствуют представленной технической документации
|
|
|
|
|
(наименование проектной организации, номера чертежей, дата выпуска) |
и выполнены с соблюдением заданной точности построений и измерений.
На основании изложенного комиссия считает, что заказчик сдал, а подрядчик принял знаки геодезической разбивочной основы для строительства (наименование объекта или его отдельных цехов, зданий, сооружений)
|
Приложения: |
|
|||
|
|
(чертежи, схемы, ведомости и т.п.) |
|||
|
Представитель заказчика: |
|
|||
|
|
(подпись) |
|||
|
Представители подрядчика: производитель работ |
|
|||
|
|
(подпись) |
|||
|
Работник геодезической службы |
|
|||
|
|
(подпись) |
|||
Приложение 12
АКТ
на разбивку осей здания на местности
|
г._________________________________ |
« »____________________200__г. |
Мы ниже подписавшиеся:
|
представитель заказчика: |
|
|||
|
автор проекта |
|
|||
|
представитель генподрядной организации |
|
|||
|
производитель работ |
|
|||
составили настоящий акт в том, что в соответствии с распоряжением
|
|
произведена в натуре приемка разбитых заказчиком осей
|
|
|
|
здания |
|
При этом установили:
|
1. Разбивка произведена по данным разбивочного чертежа № |
, |
||||
|
шифр |
|
, проектной организации |
|
||
|
|
|||||
|
2. Закрепление осей произведено |
|
||||
|
3. Обозначение осей, нумерация и расположение точек соответствует проекту. |
|||||
Акт составлен в трех экземплярах.
Приложение. Схема закрепления осей.
|
Представитель заказчика |
|
|
|
(фамилия) |
|
Представитель генподрядной организации |
|
|
|
(фамилия) |
Приложение 13
Пример оформления акта сдачи разбивки осей корпуса
Акт сдачи разбивки осей корпуса
|
г. Санкт-Петербург |
«24» апреля 2004 г. |
|
ГУП «Трест ГРИИ» в лице представителя: |
геодезиста Беликова Д.В. |
с одной стороны, представителя Заказчика (Подрядчика)
|
ЗАО «Жилстрой Ленэнерго»; ЗАО «Строительный Трест», прораб Якименко В. А. |
с другой стороны, составили настоящий акт в том, что сего числа, на основании письма
|
ЗАО «Жилстрой Ленэнерго» |
|
(наименование организации) |
|
первый сдал, а второй принял в натуре работы по разбивке осей корпуса №: |
44,44А |
||
|
и геодезической разбивочной основы |
|
||
|
расположенного |
озеро Долгое, квартал 2ЗА, жилой дом |
||
оси корпуса, выполненные ГУП «Трест ГРИИ» в соответствии с разбивочным чертежом № 2000.3 АР, ГП от 02.2002
|
Оси |
Б, И, Т, 1, 20, 29, 47 |
|
|
|
закреплены на знаках геодезической основы, на обноске, на стене здания и указаны в натуре заказчику
|
|
|
|
|
Примечание |
|
|
|
|
|
|
|
Акт составлен в 2-х экз.: один для ГУП «Трест ГРИИ», второй Заказчика.
|
Представитель ГУП «Трест ГРИИ» |
Д. Беликов |
|
Представитель заказчика |
В. Якименко |
Приложение 14
Пример оформления акта сдачи разбивки пятен здания и направления осей
Акт сдачи разбивки пятен зданий и направлений осей
|
г. Санкт-Петербург |
«24» апреля 2004 г. |
|
ГУП «Трест ГРИИ» в лице представителя: |
геодезиста Калюжного В. П. |
с одной стороны, представителя Заказчика (Подрядчика)
|
геодезиста ЗАО «Строительный трест» Яковлева И. В. |
с другой стороны, составили настоящий акт в том, что сего числа, на основании письма
|
ЗАО «Ленжилстрой» |
|
(наименование организации) |
первый сдал, а второй принял в натуре работы по разбивке пятна здания (для земляных работ) и направлений осей (для установки знаков геодезической основы), расположенного по адресу
|
озеро Долгое, квартал 25А, жилой дом |
выполненные ГУП «Трест ГРИИ» в соответствии с разбивочным чертежом № 2000.3 АР, ГП от 02.2002
|
Угловые точки пятна в осях наружных стен |
Б, И, Т, 1, 20, 29, 47 |
закреплены на местности мет. трубками и указаны в натуре Заказчику
Одновременно произведены работы по нивелировке временных рабочих реперов:
|
Рп 1 - на цоколе; Рп 2 - бет, перила |
|
|
ОТМЕТКИ РАБОЧИХ РЕПЕРОВ:
|
№ 1 22.49 |
№ 4 |
№ 7 |
№ 10 |
|
№ 2 23.11 |
№ 5 |
№ 8 |
№ 11 |
|
№ 3 |
№ 6 |
№ 9 |
№ 12 |
|
Примечание |
схема прилагается |
|
|
|
|
|
|
Акт составлен в 2-х экз.: один для ГУП «Трест ГРИИ», второй Заказчика.
|
Представитель ГУП «Трест ГРИИ» |
В. Калюжный |
|
Представитель заказчика |
Н. Яковлев |
Приложение 15
Пример оформления исполнительной геодезической схемы на закрепление основных осей
Приложение 16
Пример оформления исполнительной геодезической схемы на детальную разбивку и закрепление осей
Приложение 17
Пример оформления исполнительной геодезической схемы на котлован
Приложение 18
Пример оформления исполнительной геодезической схемы ленточных фундаментов
Приложение 19
Пример оформления исполнительной геодезической схемы фундаментов стаканного типа
Приложение 20
Пример оформления исполнительной геодезической схемы свайного поля
Приложение 21
Пример оформления исполнительной геодезической схемы ростверков
Приложение 22
Пример оформления исполнительной геодезической схемы фундаментов под оборудование
Приложение 23
Пример оформления исполнительной геодезической схемы цокольного этажа панельного дома
Приложение 24
Пример оформления исполнительной геодезической схемы сборных колонн
Приложение 25
Пример оформления исполнительной геодезической схемы лифтовой кирпичной шахты
Приложение 26
Пример оформления исполнительной геодезической схемы лифтовой железобетонной шахты
Приложение 27
Пример оформления исполнительной геодезической схемы монтажного горизонта кирпичной кладки
Приложение 28
Пример оформления исполнительной геодезической схемы подкрановых балок
Приложение 29
Пример оформления исполнительной геодезической схемы подкрановых путей мостовых кранов
Приложение 30
Пример оформления исполнительной геодезической схемы рельсовых путей башенных кранов
Приложение 31
АКТ
приемки-передачи результатов геодезических работ при строительстве зданий
(сооружений)
(СНиП 3.01.03-84, приложение 13)
|
« »____________________200__г. |
|
|
|
|
|
(место составления) |
|
Объект |
|
|
|
(наименование объекта строительства) |
Комиссия в составе:
ответственного представителя строительно-монтажной организации, передающей работы
|
|
|
(фамилия, инициалы, должность) |
ответственного представителя строительно-монтажной организации, принимающей работы
|
|
|
(фамилия, инициалы, должность) |
рассмотрела представленную техническую документацию на выполненные геодезические работы (схемы геодезической разбивочной основы для строительства, внутренней разбивочной сети здания (сооружения), схемы исполнительных съемок, каталоги координат, отметок, ведомости и т.д.) при строительстве
|
|
|
(наименование объекта) |
и произвела осмотр закрепленных на местности и здании знаков сети.
Предъявленные к приемке знаки разбивочной сети, их координаты, отметки, места установки и способы закрепления соответствуют представленной на них технической документации, и работы выполнены с соблюдением заданной точности построений и измерений. На основании изложенного комиссия считает, что ответственный представитель строительно-монтажной организации
|
|
|
|
|
(наименование организации) |
сдал, а представитель строительно-монтажной организации
|
|
|
|
(наименование организации) |
|
|
принял указанные выше работы по |
|
|
|
|
|
(наименование объекта, отдельных частей зданий (сооружений) |
|
|
Приложения: |
|
|
|
(чертежи, схемы, ведомости и т.д.) |
Представитель строительно-монтажной организации,
|
передающей работы |
|
|
|
(подписи производителя работ, работника геодезической службы) |
Представитель строительно-монтажной организации,
|
принимающей работы |
|
|
|
(подписи производителя работ, работника геодезической службы) |
Приложение 32
Пример оформления исполнительной геодезической схемы водопровода. План и профиль
Приложение 33
Пример оформления исполнительной геодезической схемы канализации. План и профиль
Приложение 34
Пример оформления исполнительной геодезической схемы теплосети. План и профиль
Приложение 35
Пример оформления исполнительной геодезической схемы газопровода
Приложение 36
Пример оформления исполнительной геодезической схемы высоковольтного кабеля 6 кВ
Приложение 37
Пример оформления исполнительной геодезической схемы телефонной канализации
Приложение 38
Пример оформления исполнительной геодезической схемы молниезащиты
Приложение 39
АКТ№_________
освидетельствования скрытых работ, выполненных на строительстве
|
|
|
|
|
(наименование и место расположения объекта) |
«___»_____________200__г.
Мы, нижеподписавшиеся,
|
Ответственный представитель исполнителя работ |
|
|
|
|
||
|
(фамилия, инициалы, должность) |
||
|
Ответственный представитель технического надзора |
|
|
|
|
||
|
(фамилия, инициалы, должность) |
||
|
а также лица, дополнительно участвующие в освидетельствовании: |
|
|
|
|
|
(фамилия, инициалы, должность) |
|
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвели осмотр работ, выполненных |
|
|
|
|
|
(наименование полрядчика (исполнителя работ)) |
|
и составили настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
|
|
|
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
|
|
|
|
|
|
|
(наименование проемной организации, № чертежей, дата их составления |
||
|
|
||
|
или идентификационные параметры эскиза или записи в журнале авторского надзора) |
||
|
3. При выполнении работ применены |
|
|
|
|
|
|
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
Исполнителем работ предъявлены следующие дополнительные доказательства соответствия работ предъявляемым к ним требованиям, приложенные (не приложенные) к настоящему акту
|
|
|
(исполнительные схемы и чертежи, заключения лаборатории, и т. п.) |
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
|
||
|
|
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
|
|
|
окончания работ |
|
РЕШЕНИЕ КОМИССИИ:
Работы выполнены в соответствии с проектно-сметной документацией и требованиями действующих нормативных документов.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
|
|
(наименование работ и конструкции) |
|
Ответственный представитель |
|
|
|
(подпись) |
|
Ответственный представитель |
|
|
|
(подпись) |
|
Дополнительные участники: фамилия, инициалы |
|
|
|
(подпись) |
|
фамилия, инициалы |
|
|
|
(подпись) |
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:
|
|
|
|
|
|
К НАСТОЯЩЕМУ АКТУ ПРИЛАГАЮТСЯ:
|
|
|
|
|
|
Приложение 40
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСМОТРА ОТКРЫТЫХ РВОВ И КОТЛОВАНОВ
Акт осмотра открытых рвов и котлованов под фундаменты
|
г. Санкт-Петербург |
« 06 » июля 200 4 г. |
Мы, нижеподписавшиеся,
|
автор проекта (или его уполномоченный архитектор) |
Новиков С. Г. |
|||||||
|
конструктор |
Вешторт М. Э. |
|||||||
|
представитель заказчика |
Михайлов С. В. |
|||||||
|
главный инженер строительства |
Новиков С. Г. |
|||||||
|
производитель работ |
Сямин Н. В. |
|||||||
|
произвели осмотр рвов и котлованов для фундамента постройки |
квартал 25, озеро Долгое |
|||||||
|
на земельном участке |
корпус 44, 44Л |
по ул. |
|
|||||
причем оказалось:
1. Грунт на дне рвов соответствует (не соответствует) данным предварительных изысканий, а именно: порода, структура, примеси, плотность, влажность, химический состав, осадка дна от пяти сильных ударов.
2. Уровень грунтовых вод 0,8-1 м .
3. Планировочная отметка по проекту с подсыпкой или срезкой против существующей поверхности земли на участке ±0,2 м .
4. Глубина (от планировочной отметки, ширина рвов и котлованов) .
5. Принятое основание для фундаментов супесь, песок ср. крупности Rо =0,8 кгс/см2 .
6. Мощность основания (по данным предварительных изысканий) 2-2,8 м .
7. Первоначально принято допускаемое давление на грунт кг/см2 по утвержденному проекту .
8. Фактически по осмотру рвов и котлованов устанавливается допускаемое давление 90 м на сваю .
9. Род фундаментов, принятый по проекту свайные фундаменты .
10. При производстве земляных работ встречались (не встречались) препятствия (старые колодцы, сваи, фундаменты бывших зданий, выгребные ямы и т. п.).
11. Необходимость устройства искусственного основания или особого типа фундамента, не предусмотренного проектом, вызывается (не вызывается).
12. Дополнительные земляные работы требуются (не требуются) в количестве кубометров.
Комиссия признает, что выполненные земляные работы и принятое давление на грунт в 90 м на сваю не вызывает опасения деформации здания по его возведении.
|
Автор проекта или его уполномоченный архитектор |
Новиков С. Г. |
|
|
(подпись) |
|
Представитель заказчика, инженер |
Вешторт М. Э. |
|
|
(подпись) |
|
Представитель проектной организации |
Михайлов С. В. |
|
|
(подпись) |
|
Производитель работ |
Сямин Н. В. |
|
|
(подпись) |
Приложение 41
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Устройство песчаной подсыпки под фундаменты |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 21 » апреля 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Устройство песчаной подсыпки под фундаменты в осях 12-23, А-Ф |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 12, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
песок крупнозернистый h=70 мм |
|
|
|
|
|
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 апреля 1998 года |
|
|
окончания работ |
21 апреля 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
фундаментных блоков |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 42
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Устройство бетонной подготовки под фундаменты |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 21 » апреля 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Устройство бетонной подготовки под фундаменты ФМ- 1,2 по оси 5у (Ву-Бу) |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 12, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
щебень h=100 мм |
|
|
бетон В 7,5, h=100мм, документ о качестве бетонной смеси № 125 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 апреля 1998 года |
|
|
окончания работ |
21 апреля 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
опалубки |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 43
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Устройство опалубки фундаментов |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 24 » апреля 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Устройство опалубки фундаментов в осях 12-23, А-Ф |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 14, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
разборно-переставная крупнощитовая опалубка, ГОСТ 23478-79 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
16 апреля 1998 года |
|
|
окончания работ |
24 апреля 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
армирования фундаментов |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 44
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Армирование фундаментов |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 27 » апреля 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Крючкова Г. Н., инженер-конструктор |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Армирование фундаментов по оси 4у (Бу-К) |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 15, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
арматура Ø16 А-III, |
|
|
Ø4 Вр-I; Ø3 Вр-I, сертификат № 9761; электроды УОНИ-1355. |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
20 апреля 1998 года |
|
|
окончания работ |
27 апреля 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
бетонирования фундаментов |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
Г. Крючкова |
||
|
|
(подпись) |
||
Приложение 45
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Бетонирование фундаментов |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 28 » апреля 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Крючкова Г. Н., инженер-конструктор |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Бетонирование фундаментов ФМ-1 по оси В (11-13); ФМ-2 по оси В (9, 10, 14) |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 16, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
бетон В15, документ о качестве бетонной смеси № 245. |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
27 апреля 1998 года |
|
|
окончания работ |
28 апреля 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
гидроизоляции фундаментов |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
Г. Крючкова |
||
|
|
(подпись) |
||
Приложение 46
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Монтаж фундаментных блоков. |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 29 » апреля 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Крючкова Г. Н., инженер-конструктор |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Монтаж фундаментных блоков по оси D (7-15) до отметки – 0,45 |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 18, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
ФБС 9.3.6-т, ФЛ 16.24-2, Б 49.4.4.-72т; ФБС 12.4.6-т; |
|
|
раствор цементный М 75; документ о качестве растворной смеси № 35. |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
25 апреля 1998 года |
|
|
окончания работ |
29 апреля 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
гидроизоляции фундаментов |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
Г. Крючкова |
||
|
|
(подпись) |
||
Приложение 47
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Устройство монолитных бетонных участков фундаментов |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 29 » апреля 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Крючкова Г. Н., инженер-конструктор |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Бетонирование монолитных бетонных участков фундаментов по оси Г (16-17), В (15-17), Д (20-21) |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 19, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
бетон В15, документ о качестве бетонной смеси № 245. |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
25 апреля 1998 года |
|
|
окончания работ |
29 апреля 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
гидроизоляции фундаментов |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
Г. Крючкова |
||
|
|
(подпись) |
||
Приложение 48
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Устройство гидроизоляции фундаментов |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 30 » апреля 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Крючкова Г. Н., инженер-конструктор |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Устройство гидроизоляции фундаментов в осях 12-23, А-Ф |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 19, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
битум БН-IV, сертификат № 230 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
29 апреля 1998 года |
|
|
окончания работ |
30 апреля 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
обратной засыпки фундаментов |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
Г. Крючкова |
||
|
|
(подпись) |
||
Приложение 49
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Устройство фундаментов под оборудование |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 30 » мая 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Устройство фундаментов под оборудование в помещении № 12 |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 20, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
арматура Ø8 А-III; Ø4 Вр-I; |
|
|
Ø3 Вр-I; бетон В15, документ о качестве бетонной смеси № 245. |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
23 мая 1998 года |
|
|
окончания работ |
30 мая 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
оборудования |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 50
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Осмотр свай до погружения |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме, ул. Морская, квартал 32 А, корпус 2 Е |
|
|
(наименование и место расположения объекта) |
« 23 » апреля 200 0 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Богданов А. В., начальник участка УНР-39 |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Макаров П Л., инженер |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Маслов М. Е., главный архитектор проекта ОАО «ЛЕННИИПРОЕКТ» |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
УНР-39 |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
||
|
железобетонные сваи до погружения |
|||
|
(наименование скрытых работ) |
|||
|
2. Работы выполнены по проектно-сметной документации |
|
||
|
|
|||
|
(наименование проемной организации, № чертежей, дата их составления) |
|||
|
3. При выполнении работ применены |
геометрические размеры свай соответствуют проекту; |
||
|
никаких видимых повреждений поверхности свай не обнаружено; |
|||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
|||
|
4. Марки бетона соответствуют проектам |
|
||
5. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
6. Даты: |
начала работ |
12 апреля 2000 года |
|
|
окончания работ |
21 апреля 2000 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
забивки свай |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
А. Богданов |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
П. Макаров |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
М. Маслов |
||
|
|
(подпись) |
||
Приложение 51
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
На сварку и антикоррозийную защиту стыков свай |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме Ржевка - Пороховые квартал 5, корп. 33 |
|
|
(наименование и место расположения объекта) |
« 04 » сентября 200 1 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Андреев А. В., главный строитель ЗАО «Стройтрест» |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Стройтрест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
С 160.35.10 Б – 88 шт. |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
|
|
|
ООО «Строительная компания «ДМ» КЖ лист 2, КЖ2 лист 2И, альбом ОК4 1.111.1 к-в вып. 1-1 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
соединение стыков выполнено |
|
|
накладками из листовой стали δ=8 мм, обмазка лаком за 2 раза БТ-577, документ о качестве № 732 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
работы соответствуют СНиП 3.04.03-85, битумный лак ГОСТ 5631-79 |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
27 августа 2001 года |
|
|
окончания работ |
04 сентября 2001 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
погружения верхнего конца сваи |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
А. Андреев |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 52
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Армирование кирпичной кладки стен |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме, БС-1, СПЧ 65к. 12 |
|
|
(наименование и место расположения объекта) |
« 17 » апреля 200 3 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Стюарт А. В., начальник участка |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ООО «Отделстрой» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Армирование кирпичной кладки стен 2-го этажа |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
ЗАО «Архитектурная |
|
|
студия М4» чертеж М 4.03.02 АС-1, лист 3, 07.2002 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
сетка кладочная с яч. 50×50, Ø Вр-I, паспорт качества № 87 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
07 апреля 2003 года |
|
|
окончания работ |
17 апреля 2003 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
плит перекрытия |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
А. Стюарт |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 53
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Кирпичная кладка стен |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 24 » апреля 199 9 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Кирпичная кладка стен 7-го этажа |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13048 - АР, лист 24, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
кирпич облицовочный М150, паспорт качества № 16 |
|
|
кирпич полнотелый М150, паспорт качества № 76; раствор цементный М100, документ о качестве растворной смеси № 245. |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
01 апреля 1999 года |
|
|
окончания работ |
24 апреля 1999 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
плит перекрытия |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 54
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Кирпичная кладка столбов |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 24 » апреля 199 9 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Кирпичная кладка столбов 7-го этажа |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13047 - КЖ, лист 21, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
кирпич облицовочный М150, паспорт качества № 16 |
|
|
кирпич полнотелый М150, паспорт качества № 42; раствор цементный М100, документ о качестве растворной смеси № 245; сетка кладочная, паспорт качества № 1012 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 апреля 1999 года |
|
|
окончания работ |
24 апреля 1999 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
балок |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 55
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Утепление кирпичных стен газобетоном |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме, БС-1, СПЧ 65к. 12 |
|
|
(наименование и место расположения объекта) |
« 21 » апреля 200 3 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Захаренко А. Я., начальник участка |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ООО «Отделстрой» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Утепление кирпичных стен 7-го этажа газобетоном |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
ЗАО «Архитектурная |
|
|
студия М4» чертеж М 4.03.02 АС-1, лист 3, 07.2002 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
газобетон толщиной 250 мм, документ о качестве № 77, |
|
|
ГОСТ25820-83*; раствор цементный М100, документ о качестве растворной смеси № 245, ГОСТ28013-89 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 апреля 2003 года |
|
|
окончания работ |
21 апреля 2003 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
плит перекрытия |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
А. Захаренко |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 56
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Устройство и армирование кирпичных перегородок |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 24 » апреля 199 9 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Устройство и армирование кирпичных перегородок 7-го этажа |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13047 - АР, лист 21, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
кирпич облицовочный М150, паспорт качества № 42; |
|
|
раствор цементный М 75, документ о качестве растворной смеси №245; сетка кладочная, паспорт качества № 11 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 апреля 1999 года |
|
|
окончания работ |
24 апреля 1999 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
отделочных работ |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 57
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Армирование колонн в осях 9-13 |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме Ржевка - Пороховые квартал 5, корп. 33 |
|
|
(наименование и место расположения объекта) |
« 02 » июля 200 2 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Сбеглов В. И., начальник участка |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
АОЗТ «РАНТ» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
армирование колонн К-1; К-2 |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
|
|
|
Строительная компания «ДМ» КЖ-3; Л 2, 3, 4; 08.2001 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
арматурные каркасы К-1; К-2; К-3; К-4 |
|
|
арматура Ø 16 А-III, Ø 4 Вр-I |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонений нет |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
25 июня 2002 года |
|
|
окончания работ |
29 июня 2002 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
опалубки |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
В. Сбеглов |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 58
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Бетонирование колонн в осях 9-13 |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме Ржевка - Пороховые квартал 5, корп. 33 |
|
|
(наименование и место расположения объекта) |
« 02 » июля 200 2 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Сбеглов В. И., начальник участка |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
АОЗТ «РАНТ» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
бронирование колонн К-1; К-2 |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
|
|
|
Строительная компания «ДМ» КЖ-3; Л 2, 3, 4; 08.2001 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
бетон М300, паспорт № 1242 |
|
|
|
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонений нет |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
29 июня 2002 года |
|
|
окончания работ |
30 июня 2002 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
балок |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
В. Сбеглов |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 59
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Армирование стен 20-го этажа в осях 10-19, Д-П, 26-28, отм. верха стен +60,40 |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме по адресу СПб, Ржевка-Пороховые, кв. 10, корпус 34 |
|
|
(наименование и место расположения объекта) |
« 02 » июля 200 3 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Джуманиязов Н. О., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор технического надзора |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Синякин В. С, главный конструктор |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ООО «Парус» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Установка отдельных стержней и арматурных каркасов, установка пенополистерола |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
ООО ПТАМ Новикова С. Г. |
|
|
КЖ № 234, лист 14, 09.2002 г. |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
арматура Ø 5 Вр-I, 8 А-II, 12 А-Ш, 14 A-III, 16 A-III, вязальная проволока |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
28 июня 2003 года |
|
|
окончания работ |
02 июля 2003 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
опалубки |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
Н. Джуманиязов |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
В. Синякин |
||
|
|
(подпись) |
||
Приложение 60
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Бетонирование стен 20-го этажа в осях 10-19, Д-П, 26-28, отм. верха стен +60,40 |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме по адресу СПб, Ржевка-Пороховые, кв. 10, корпус 34 |
|
|
(наименование и место расположения объекта) |
« 05 » июля 200 3 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Джуманиязов Н. О., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор технического надзора |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Синякин В. С, главный конструктор |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ООО «Парус» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Укладка бетона в стены 20-го этажа |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
ООО ПТАМ Новикова С. Г. |
|
|
КЖ № 234, лист 14, 09.2002 г. |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
бетон М350 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
05 июля 2003 года |
|
|
окончания работ |
05 июля 2003 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
монолитных ж/б перекрытий |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
Н. Джуманиязов |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
В. Синякин |
||
|
|
(подпись) |
||
Приложение 61
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Армирование перекрытия над 17-м этажом в осях 10-19, Д-П, 26-28, отм. верха стен +51,400 |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме по адресу СПб, Ржевка-Пороховые, кв. 10, корпус 34 |
|
|
(наименование и место расположения объекта) |
« 16 » мая 200 3 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Джуманиязов Н. О., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Ядрышников А. М, инспектор технического надзора |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Синякин В. С, главный конструктор |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ООО «Парус» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Установка вертикальных и горизонтальных арматурных каркасов Kp1, Кр2, Б1-Б4, установка пенополистерола |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
ООО ПТАМ Новикова С. Г. |
|
|
КЖ № 234, лист 14, 09.2002 г. |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
арматура Ø 5 Bp-I,12 A-III, 14А-Ш, 18A-III, вязальная проволока |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 мая 2003 года |
|
|
окончания работ |
16 мая 2003 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
монолитных ж/б стен |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
Н. Джуманиязов |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
А. Ядрышников |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
В. Синякин |
||
|
|
(подпись) |
||
Приложение 62
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Бетонирование перекрытия над 17-м этажом в осях 10-19, Д-П, 26-28, отм. верха стен +51,400 |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме по адресу СПб, Ржевка-Пороховые, кв. 10, корпус 34 |
|
|
(наименование и место расположения объекта) |
« 03 » июля 200 3 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Джуманиязов Н. О., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Ядрышников А. М, инспектор технического надзора |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Синякин В. С, главный конструктор |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ООО «Парус» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Укладка бетона в перекрытие 17-го этажа |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
ООО ПТАМ Новикова С. Г. |
|
|
|
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
бетон М350 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
03 июля 2003 года |
|
|
окончания работ |
03 июля 2003 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
монолитных ж/б стен |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
Н. Джуманиязов |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
А. Ядрышников |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
В. Синякин |
||
|
|
(подпись) |
||
Приложение 63
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Монтаж стеновых панелей |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме по адресу г. Пушкин, Красносельское шоссе, д. 12 |
|
|
(наименование и место расположения объекта) |
« 21 » октября 200 0 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Иванов И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Козлов В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
211 КЖБИ |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Монтаж стеновых панелей первого этажа |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
48 Военпроект, |
|
|
КЖ-2179, лист 11, 07.99 г. |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
стеновые панели ПС-600.9.20-1; |
|
|
закладные детали; электроды Э42-А |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 октября 2000 года |
|
|
окончания работ |
21 октября 2000 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
плит перекрытия |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Иванов |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Козлов |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 64
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Герметизация стыков наружных панелей |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме по адресу г. Пушкин, Красносельское шоссе, д. 12 |
|
|
(наименование и место расположения объекта) |
« 21 » октября 200 0 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Иванов И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Козлов В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
211 КЖБИ |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Герметизация стыков наружных панелей |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
48 Военпроект, |
|
|
КЖ-2179, лист 11, 07.99 г. |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
мастика нетвердеющая; прокладки резиновые гернит |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 октября 2000 года |
|
|
окончания работ |
21 октября 2000 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
отделочных работ |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Иванов |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Козлов |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 65
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Монтаж плит перекрытия |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме, БС-1, СПЧ 65к. 12 |
|
|
(наименование и место расположения объекта) |
« 12 » мая 200 3 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Стюарт А. В., начальник участка |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ООО «Отделстрой» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Монтаж плит перекрытия над 2-м этажом |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
ЗАО «Архитектурная |
|
|
студия М4» чертеж М 4.03.02 КЖ2, лист 8 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
плиты перекрытия; |
|
|
раствор цементный М 75, документ о качестве растворной смеси № 645; уголок 125×125 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
05 мая 2003 года |
|
|
окончания работ |
12 мая 2003 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
кирпичной кладки стен 3-го этажа |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
А. Стюарт |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 66
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Анкеровка плит перекрытия |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме, БС-1, СПЧ 65к. 12 |
|
|
(наименование и место расположения объекта) |
« 12 » мая 200 3 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Стюарт А. В., начальник участка |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ООО «Отделстрой» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Анкеровка плит перекрытия над 2-м этажом |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
ЗАО «Архитектурная |
|
|
студия М4» чертеж М 4.03.02 КЖ2, лист 8 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
арматура Ø 10 А-I; электроды ЭАОН-4 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
05 мая 2003 года |
|
|
окончания работ |
12 мая 2003 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
кирпичной кладки 3-го этажа |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
А. Стюарт |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 67
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Монтаж лифтовых шахт 1-го этажа |
|
|
(наименование работ) |
|
|
выполненных в |
жилом доме, БС-1, СПЧ 65к. 12 |
|
|
(наименование и место расположения объекта) |
« 14 » мая 200 3 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Стюарт А. В., начальник участка |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ООО «Отделстрой» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Монтаж лифтовых шахт 1-го этажа секции БС-1 |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
ЗАО «Архитектурная |
|
|
студия М4» чертеж М 4.03.02 КЖ2, лист 8 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
шахты лифтов ШЛГП-63с-28, ШЛГП 63с-5, ШЛП 40с-28, ШЛП 40с-5 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
12 мая 2003 года |
|
|
окончания работ |
14 мая 2003 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
лифтовых шахт 2 этажа |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
А. Стюарт |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 68
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Монтаж колонн |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 21 » июня 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
Крючкова Г. Н., инженер-конструктор |
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Монтаж колонн по осям (16-21), А-Ф |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 32, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
колонны К-30-1, К-30-6 серия I.423-3; |
|
|
бетон В15, документ о качестве бетонной смеси № 515; электроды Э42-А |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 июня 1998 года |
|
|
окончания работ |
21 июня 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
монтаж балок |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
Г. Крючкова |
||
|
|
(подпись) |
||
Приложение 69
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Монтаж балок |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 21 » мая 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Монтаж балок первого этажа |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 32, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
балки БДР12, 4 В серия I.463-3; |
|
|
закладные детали; электроды Э42-А |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 мая 1998 года |
|
|
окончания работ |
21 мая 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
плит покрытия |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 70
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Антикоррозийная защита сварных соединений |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 21 » мая 199 8 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Антикоррозийная защита сварных соединений колонн первого этажа в осях 12-23, А-Ф |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 22, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
|
|
|
газопламенное напыление цинка |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
20 мая 1998 года |
|
|
окончания работ |
21 мая 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
замоноличивания стыков |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 71
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Монтаж перемычек |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 21 » апреля 199 9 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Монтаж перемычек 7-го этажа |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 18, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
сборные железобетонные перемычки БП 1,5-1; |
|
|
раствор цементный М 75, документ о качестве растворной смеси № 245; уголок 125×125 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
15 апреля 1999 года |
|
|
окончания работ |
21 апреля 1999 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
плит перекрытия |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 72
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Монтаж лестничных маршей |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 28 » апреля 199 9 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Монтаж лестничных маршей 7-го этажа с отм. +18.00 м до отм. +21.00м. |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 24, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
лестничные марши ЛМ 31.11.15; |
|
|
раствор цементный М 75, документ о качестве растворной смеси № 249 |
||
|
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
||
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
|
отклонения отсутствуют |
||
|
(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) |
||
|
5. Даты: |
начала работ |
26 апреля 1999 года |
|
|
окончания работ |
28 апреля 1999 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
|
лестничных маршей 8-го этажа |
|
(наименование работ и конструкции) |
|
Представитель строительно‑монтажной организации |
И. Егоров |
||
|
|
(подпись) |
||
|
Представитель технического надзора заказчика |
В. Шинкевич |
||
|
|
(подпись) |
||
|
Представитель проектной организации |
|
||
|
|
(подпись) |
||
Приложение 73
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
|
Монтаж: вентблоков |
|
|
(наименование работ) |
|
|
выполненных в |
Хоспис, Гражданский пр., квартал 16 Б |
|
|
(наименование и место расположения объекта) |
« 03 » мая 199 9 г.
Комиссия в составе:
|
Представителя строительно‑монтажной организации |
|
|
|
Егоров И. В., прораб |
||
|
(фамилия, инициалы, должность) |
||
|
представителя технического надзора заказчика |
|
|
|
Шинкевич В. А., инспектор |
||
|
(фамилия, инициалы, должность) |
||
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
|
|
|
|
(фамилия, инициалы, должность) |
|
|
произвела осмотр работ, выполненных |
|
|
ЗАО «Строительный Трест» |
|
|
(наименование строительно-монтажной организации) |
|
и составила настоящий акт о нижеследующем:
|
1. К освидетельствованию предъявлены следующие работы |
|
|
|
Монтаж вентблоков 7-го этажа |
||
|
(наименование скрытых работ) |
||
|
2. Работы выполнены по проектно-сметной документации |
АО «ЛЕННИИПРОЕКТ», |
|
|
мастерская № 1, 13017 - КЖ, лист 12, 12.96 |
||
|
(наименование проемной организации, № чертежей, дата их составления) |
||
|
3. При выполнении работ применены |
вентиляционные блоки ВБ 8.4.28 лев., ВБ 8.4.28 пр. |
|
|
раствор цементный М 75, документ о качестве | ||
