ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ





СЕРИЯ 1.420.3-36.03

КАРКАСЫ СТАЛЬНЫЕ ТИПА «УНИТЕК»



ОДНОЭТАЖНЫЕ ПРОИЗВОДСТВЕННЫЕ ЗДАНИЯ С ПРИМЕНЕНИЕМ КОНСТРУКЦИЙ ИЗ ПРОФИЛЕЙ СТАЛЬНЫХ ГНУТЫХ ЗАМКНУТЫХ СВАРНЫХ КВАДРАТНЫХ И ПРЯМОУГОЛЬНЫХ



ВЫПУСК 0-1



КАРКАСЫ С ОДНО- И МНОГОПРОЛЕТНЫМИ РАМАМИ ПРОЛЕТАМИ 15,18, 21,24 и 30 м ДЛЯ БЕСКРАНОВЫХ ЗДАНИЙ И ЗДАНИЙ С ПОДВЕСНЫМИ КРАНАМИ ГРУЗОПОДЪЕМНОСТЬЮ ДО 5 т.



МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ



Разработаны

Утверждены

ООО «Научно-исследовательская и проектно-строительная фирма «УНИКОН»

ОАО «УРАЛТРУБПРОМ»

Приказ от 16.05.03 № 290

Президент фирмы,

Руководитель проекта                  Катюшин В.В.

Главный инженер проекта           Шуткина Г.П.



При участии

Введены в действие

ОАО «УРАЛТРУБПРОМ»

Генеральный директор                 Кожухарь А.Ф.

ОАО «Объединение СОЮЗЛЕГКОНСТРУКЦИЯ»

Генеральный директор                  Шамсутдинов И.З.

ОАО «УРАЛТРУЮПРОМ»

с 01.06.03,

Приказ от 16.05.03 № 290



Уральский трубный завод

«УРАЛТРУБПРОМ»

2005

СОДЕРЖАНИЕ

1.420.3-36.03.0-1-01ПЗ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

1. ОБЩАЯ ЧАСТЬ

2. ОБЛАСТЬ ПРИМЕНЕНИЯ

3. КОНСТРУКТИВНЫЕ РЕШЕНИЯ КАРКАСА

4. ОСНОВНЫЕ РАСЧЕТНЫЕ ПОЛОЖЕНИЯ

5. ВЫБОР ОСНОВНЫХ НЕСУЩИХ КОНСТРУКЦИЙ

6. ПРИВЯЗКИ КОНСТРУКЦИЙ, СВЯЗЕВЫЕ БЛОКИ, ВЫБОР ЭЛЕМЕНТОВ КАРКАСА, НАГРУЗКИ НА ФУНДАМЕНТЫ

7. ТРЕБОВАНИЯ К ИЗГОТОВЛЕНИЮ И МОНТАЖУ

8. ВЕДОМОСТЬ ИСПОЛЬЗУЕМЫХ ДОКУМЕНТОВ

9. ВЕДОМОСТЬ ССЫЛОЧНЫХ ДОКУМЕНТОВ

10. ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ КАРКАСОВ УНИТЕК

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ КАРКАСОВ УНИТЕК

11. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ВЫБОР КОНСТРУКЦИЙ ДЛЯ ПРОИЗВОДСТВЕННОГО ЗДАНИЯ. (ПРИМЕР)

1.420.3-36.03.0-1-001 ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТО180.*, 1РТО210.*

1.420.3-36.03.0-1-002 ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТО240.*, 1РТО300.*

1.420.3-36.03.0-1-003 ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТО180.*, 2РТО210.*

1.420.3-36.03.0-1-004 ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТО240.*, 2РТО300.*

1.420.3-36.03.0-1-005 ГАБАРИТНЫЕ СХЕМЫ РАМ 3РТО150.*

1.420.3-36.03.0-1-006 ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ2×180.*, 1РТМ3×180.*

1.420.3-36.03.0-1-007 ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ4×180.*, 1РТМ5×180.*

1.420.3-36.03.0-1-008 ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ2×210.*, 1РТМ3×210.*

1.420.3-36.03.0-1-009 ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ4×210.*

1.420.3-36.03.0-1-010 ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ2×240.*, 1РТМ3×240.*

1.420.3-36.03.0-1-011 ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ4×240.*

1.420.3-36.03.0-1-012 ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ2×300.*, 1РТМ3×300.*

1.420.3-36.03.0-1-013 ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ2×180.*, 2РТМ3×180.*

1.420.3-36.03.0-1-014 ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ4×180.*, 2РТМ5×180.*

1.420.3-36.03.0-1-015 ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ2×210.*, 2РТМ3×210.*

1.420.3-36.03.0-1-016 ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ4×210.*

1.420.3-36.03.0-1-017 ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ2×240.*, 2РТМ3×240.*

1.420.3-36.03.0-1-018 ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ4×240.*

1.420.3-36.03.0-1-019 ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ2×300.*, 2РТМ3×300.*

1.420.3-36.03.0-1-020 ОПРЕДЕЛЕНИЕ НАГРУЗОК НА ФУНДАМЕНТЫ РАМ. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.420.3-36.03.0-1-021 НАГРУЗКИ НА ФУНДАМЕНТЫ ОДНОПРОЛЕТНЫХ РАМ ОТ ВЕРТИКАЛЬНЫХ НАГРУЗОК

1.420.3-36.03.0-1-022 НАГРУЗКИ НА ФУНДАМЕНТЫ МНОГОПРОЛЕТНЫХ РАМ ОТ ВЕРТИКАЛЬНЫХ НАГРУЗОК

1.420.3-36.03.0-1-023 НАГРУЗКИ НА ФУНДАМЕНТЫ ОДНО– И МНОГОПРОЛЕТНЫХ РАМ ОТ ПОДВЕСНЫХ КРАНОВ

1.420.3-36.03.0-1-024 НАГРУЗКИ НА ФУНДАМЕНТЫ ОДНО- И МНОГОПРОЛЕТНЫХ РАМ ОТ ДЕЙСТВИЯ ВЕТРА

1.420.3-36.03.0-1-025 НАГРУЗКИ НА ФУНДАМЕНТЫ СТОЕК НЕСУЩЕГО ФАХВЕРКА

1.420.3-36.03.0-1-026 НАГРУЗКИ НА ФУНДАМЕНТЫ СТОЕК САМОНЕСУЩЕГО ФАХВЕРКА

1.420.3-36.03.0-1-027 ПРИВЯЗКИ СТОЕК РАМ И ФАХВЕРКА К ОСЯМ В ОДНО- И МНОГОПРОЛЕТНЫХ ЗДАНИЯХ. СХЕМЫ ПРИВЯЗКИ СТОЕК В ТЕМПЕРАТУРНЫХ ШВАХ

1.420.3-36.03.0-1-028 СВЯЗЕВЫЕ БЛОКИ ОБЩИЕ УКАЗАНИЯ

1.420.3-36.03.0-1-029 СХЕМЫ РАСПОЛОЖЕНИЯ БЛОКОВ ГОРИЗОНТАЛЬНЫХ И ВЕРТИКАЛЬНЫХ СВЯЗЕЙ ДЛЯ ЗДАНИЙ РАЗЛИЧНОЙ ДЛИНЫ

1.420.3-36.03.0-1-030 СХЕМЫ ВЕРТИКАЛЬНЫХ СВЯЗЕЙ И РАСПОРОК ДЛЯ КРАЙНИХ СТОЕК РАМ ОДНО- И МНОГОПРОЛЕТНЫХ ЗДАНИЙ

1.420.3-36.03.0-1-031 СХЕМЫ ВЕРТИКАЛЬНЫХ СВЯЗЕЙ И РАСПОРОК ДЛЯ СРЕДНИХ СТОЕК РАМ МНОГОПРОЛЕТНЫХ ЗДАНИЙ

1.420.3-36.03.0-1-032 СХЕМЫ ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ И РАСПОРОК ПО ПОКРЫТИЮ

1.420.3-36.03.0-1-033 СХЕМЫ РАСПОЛОЖЕНИЯ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ В РЯДОВОМ И СВЯЗЕВОМ БЛОКАХ ДЛЯ РАМ ПРОЛЕТОМ 15 м

1.420.3-36.03.0-1-034 СХЕМЫ РАСПОЛОЖЕНИЯ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ В СВЯЗЕВОМ БЛОКЕ ДЛЯ РАМ С ПРОЛЕТАМИ 18 м

1.420.3-36.03.0-1-035 СХЕМЫ РАСПОЛОЖЕНИЯ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ В РЯДОВОМ БЛОКЕ ДЛЯ РАМ С ПРОЛЕТАМИ 18 м

1.420.3-36.03.0-1-036 СХЕМЫ РАСПОЛОЖЕНИЯ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ В СВЯЗЕВОМ БЛОКЕ ДЛЯ РАМ С ПРОЛЕТАМИ 21м

1.420.3-36.03.0-1-037 СХЕМЫ РАСПОЛОЖЕНИЯ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ В РЯДОВОМ БЛОКЕ ДЛЯ РАМ С ПРОЛЕТАМИ 21 м

1.420.3-36.03.0-1-038 СХЕМЫ РАСПОЛОЖЕНИЯ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ В СВЯЗЕВОМ БЛОКЕ ДЛЯ РАМ С ПРОЛЕТАМИ 24 м

1.420.3-36.03.0-1-039 СХЕМЫ РАСПОЛОЖЕНИЯ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ В РЯДОВОМ БЛОКЕ ДЛЯ РАМ С ПРОЛЕТАМИ 24 м

1.420.3-36.03.0-1-040 СХЕМЫ РАСПОЛОЖЕНИЯ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ В СВЯЗЕВОМ БЛОКЕ ДЛЯ РАМ С ПРОЛЕТАМИ 30 м

1.420.3-36.03.0-1-041 СХЕМЫ РАСПОЛОЖЕНИЯ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ В РЯДОВОМ БЛОКЕ ДЛЯ РАМ С ПРОЛЕТАМИ 30 м

1.420.3-36.03.0-1-042 ОПРЕДЕЛЕНИЕ УСИЛИЙ В ЭЛЕМЕНТАХ СВЯЗЕВОГО БЛОКА

1.420.3-36.03.0-1-043 СОРТАМЕНТ ДВУХВЕТВЕВЫХ РАСПОРОК РРС

1.420.3-36.03.0-1-044 СОРТАМЕНТЫ ОДНОВЕТВЕВЫХ РАСПОРОК PC И ГИБКИХ СВЯЗЕЙ СГ и СВ

1.420.3-36.03.0-1-045 ОПРЕДЕЛЕНИЕ СУММАРНОГО ВЕРТИКАЛЬНОГО УСИЛИЯ НА СТОЙКИ РАМ И УЗЕЛ СОПРЯЖЕНИЯ СРЕДНЕЙ СТОЙКИ С РИГЕЛЕМ В СВЯЗЕВЫХ БЛОКАХ

1.420.3-36.03.0-1-046 ТОРЦЕВОЙ ФАХВЕРК. ОБЩИЕ УКАЗАНИЯ

1.420.3-36.03.0-1-047 СХЕМЫ РАЗМЕЩЕНИЯ СТОЕК И БАЛОК ФАХВЕРКА ОДНО- И МНОГОПРОЛЕТНЫХ ЗДАНИЙ

1.420.3-36.03.0-1-048 СХЕМЫ НЕСУЩИХ ФАХВЕРКОВ

1.420.3-36.03.0-1-049 СХЕМЫ САМОНЕСУЩИХ ФАХВЕРКОВ

1.420.3-36.03.0-1-050 СОРТАМЕНТ СТОЕК НЕСУЩЕГО ФАХВЕРКА

1.420.3-36.03.0-1-051 СОРТАМЕНТ КРАНОВЫХ СТОЕК НЕСУЩЕГО ФАХВЕРКА

1.420.3-36.03.0-1-052 СОРТАМЕНТ СТОЕК САМОНЕСУЩЕГО ФАХВЕРКА

1.420.3-36.03.0-1-053 СОРТАМЕНТ БАЛОК ФАХВЕРКА

1.420.3-36.03.0-1-054 ПОДВЕСНЫЕ КРАНЫ. ОБЩИЕ УКАЗАНИЯ

1.420.3-36.03.0-1-055 СХЕМЫ ПОДВЕСНЫХ КРАНОВЫХ ПУТЕЙ

1.420.3-36.03.0-1-056 ПАРАМЕТРЫ ПОДВЕСНЫХ КРАНОВ. СОРТАМЕНТ БАЛОК ПОДВЕСНЫХ КРАНОВЫХ ПУТЕЙ

1.420.3-36.03.0-1-057 СОРТАМЕНТ ЭЛЕМЕНТОВ И ДАННЫЕ ДЛЯ УЗЛОВ КРЕПЛЕНИЯ ПОДВЕСНЫХ КРАНОВЫХ ПУТЕЙ

1.420.3-36.03.0-1-058 СОРТАМЕНТ БАЛОК БП1

1.420.3-36.03.0-1-059 ПРОГОНЫ ПОКРЫТИЯ. ОБЩИЕ УКАЗАНИЯ

1.420.3-36.03.0-1-060 СХЕМА РАЗРЕЗНЫХ ПРОГОНОВ ПОКРЫТИЯ

1.420.3-36.03.0-1-061 СОРТАМЕНТ РАЗРЕЗНЫХ ПРОГОНОВ ПОКРЫТИЯ

1.420.3-36.03.0-1-062 ПРИНЦИПИАЛЬНЫЕ ПОЛОЖЕНИЯ ПО ВЫБОРУ СЕЧЕНИЙ СТЕНОВЫХ ПРОГОНОВ

1.420.3-36.03.0-1-063 ТИПЫ, МАРКИРОВКА И СХЕМЫ СТЕНОВЫХ ПРОГОНОВ И ТЯЖЕЙ ПО СТЕНОВЫМ ПРОГОНАМ

1.420.3-36.03.0-1-064 СОРТАМЕНТЫ РАЗРЕЗНЫХ СТЕНОВЫХ ПРОГОНОВ

1.420.3-36.03.0-1-065 ОБЩИЕ УКАЗАНИЯ К МАРКИРОВОЧНЫМ СХЕМАМ ЭЛЕМЕНТОВ РАМ И К СОРТАМЕНТАМ ЭЛЕМЕНТОВ. МАРКИРОВКА ЭЛЕМЕНТОВ РАМ

1.420.3-36.03.0-1-066 МАРКИРОВОЧНЫЕ СХЕМЫ ЭЛЕМЕНТОВ РАМ. РАМЫ ТРУБЧАТЫЕ ОДНОПРОЛЕТНЫЕ L=18, 21, 24, 30 м. МОДИФИКАЦИИ 1,2

1.420.3-36.03.0-1-067 МАРКИРОВОЧНЫЕ СХЕМЫ ЭЛЕМЕНТОВ РАМ. РАМА ТРУБЧАТАЯ ОДНОПРОЛЕТНАЯ L=15 м. МОДИФИКАЦИЯ 3

1.420.3-36.03.0-1-068 МАРКИРОВОЧНЫЕ СХЕМЫ ЭЛЕМЕНТОВ РАМ. РАМЫ ТРУБЧАТЫЕ МНОГОПРОЛЕТНЫЕ L=2×18, 3×18, 4×18, 5×18 м. МОДИФИКАЦИИ 1, 2

1.420.3-36.03.0-1-069 МАРКИРОВОЧНЫЕ СХЕМЫ ЭЛЕМЕНТОВ РАМ. РАМЫ ТРУБЧАТЫЕ МНОГОПРОЛЕТНЫЕ L=2×21, 3×21, 4×21 м. МОДИФИКАЦИИ 1,2

1.420.3-36.03.0-1-070 МАРКИРОВОЧНЫЕ СХЕМЫ ЭЛЕМЕНТОВ РАМ. РАМЫ ТРУБЧАТЫЕ МНОГОПРОЛЕТНЫЕ L=2×24, 3×24, 4×24 м. МОДИФИКАЦИИ 1, 2

1.420.3-36.03.0-1-071 МАРКИРОВОЧНЫЕ СХЕМЫ ЭЛЕМЕНТОВ РАМ. РАМЫ ТРУБЧАТЫЕ МНОГОПРОЛЕТНЫЕ L=2×30, 3×30 м. МОДИФИКАЦИИ 1,2

1.420.3-36.03.0-1-072 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 1РТО180.48-*, 2РТО180.48-*

1.420.3-36.03.0-1-073 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 1РТО180.60-*, 2 РТО180.60-*, 1РТО210.60-*, 2РТО210.60-*

1.420.3-36.03.0-1-074 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 1РТО180.72-*, 2РТО180.72-*, 1РТО210.72-*, 2РТО210.72-*

1.420.3-36.03.0-1-075 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 1РТО180.84-* , 2РТО180.84-*, 1РТО210.84-* , 2РТО210.84-*

1.420.3-36.03.0-1-076 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 1РТО210.96-*, 2РТО210.96-*

1.420.3-36.03.0-1-077 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 1РТО240.60-*, 2РТО240.60-*, 1РТО300.60-*, 2РТО300.60-*

1.420.3-36.03.0-1-078 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 1РТО240.72-*, 2РТО240.72-*, 1РТО300.72-*, 2РТО300.72-*

1.420.3-36.03.0-1-079 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 1РТО240.84-*, 2РТО240.84-*, 1РТО300.84-*, 2РТО300.84-*

1.420.3-36.03.0-1-080 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 1РТО240.96-*, 2РТО240.96-*, 1РТО300.96-*, 2РТО300.96-*

1.420.3-36.03.0-1-081 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 3РТО150.48-*

1.420.3-36.03.0-1-082 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 3РТ0150.60-*

1.420.3-36.03.0-1-083 СОРТАМЕНТ КРАЙНИХ СТОЕК ОДНОПРОЛЕТНЫХ РАМ 3РТО150.72-*

1.420.3-36.03.0-1-084 СОРТАМЕНТ КРАЙНИХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ 1PTMn×180.48-*, 2PTMn×180.48-*

1.420.3-36.03.0-1-085 СОРТАМЕНТ КРАЙНИХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ 1РТМn×180.60-*, 2РТМn×180.60-*, 1РТМn×210.60-*, 2PTMn×210.60-*

1.420.3-36.03.0-1-086 СОРТАМЕНТ КРАЙНИХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ 1PTMn×l80.72-*, 2PTMn×180.72-*, 1РТМn×210.72-*, 2PTMn×210.72-*

1.420.3-36.03.0-1-087 СОРТАМЕНТ КРАЙНИХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ 1РТМn×180.84-*, 2РТМn×180.84-*, 1РТМn×210.84-*, 2PTMn×210.84-*

1.420.3-36.03.0-1-088 СОРТАМЕНТ КРАЙНИХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ 1РТМn×210.96-*, 2PTMn×210.96-*

1.420.3-36.03.0-1-089 СОРТАМЕНТ КРАЙНИХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ 1РТМn×240.60-*, 2РТМn×240.60-*, 1РТМn×300.60-*, 2РТМn×300.60-*

1.420.3-36.03.0-1-090 СОРТАМЕНТ КРАЙНИХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ 1РТМn×240.72-*, 2РТМn×240.72-*, 1РТМn×300.72-*, 2РТМn×300.72-*

1.420.3-36.03.0-1-091 СОРТАМЕНТ КРАЙНИХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ 1РТМn×240.84-*, 2РТМn×240.84-*, 1РТМn×300.84-*, 2РТМn×300.84-*

1.420.3-36.03.0-1-092 СОРТАМЕНТ КРАЙНИХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ 1РТМn×240.96-*, 2РТМn×240.96-*, 1РТМn×300.96-*, 2РТМn×300.96-*

1.420.3-36.03.0-1-093 СОРТАМЕНТ СРЕДНИХ ОДНОВЕТВЕВЫХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ

1.420.3-36.03.0-1-094 СОРТАМЕНТ СРЕДНИХ ДВУХВЕТВЕВЫХ СТОЕК МНОГОПРОЛЕТНЫХ РАМ

1.420.3-36.03.0-1-095 СОРТАМЕНТ РИГЕЛЕЙ ОДНОПРОЛЕТНЫХ РАМ 1РТО180.*

1.420.3-36.03.0-1-096 СОРТАМЕНТ РИГЕЛЕЙ ОДНОПРОЛЕТНЫХ РАМ 1РТО210.*

1.420.3-36.03.0-1-097 СОРТАМЕНТ РИГЕЛЕЙ ОДНОПРОЛЕТНЫХ РАМ 1РТО240.*

1.420.3-36.03.0-1-098 СОРТАМЕНТ РИГЕЛЕЙ ОДНОПРОЛЕТНЫХ РАМ 1РТО300.*

1.420.3-36.03.0-1-099 СОРТАМЕНТ РИГЕЛЕЙ ОДНОПРОЛЕТНЫХ РАМ 2РТО180.*

1.420.3-36.03.0-1-100 СОРТАМЕНТ РИГЕЛЕЙ ОДНОПРОЛЕТНЫХ РАМ 2РТО210.*

1.420.3-36.03.0-1-101 СОРТАМЕНТ РИГЕЛЕЙ ОДНОПРОЛЕТНЫХ РАМ 2РТО240.*

1.420.3-36.03.0-1-102 СОРТАМЕНТ РИГЕЛЕЙ ОДНОПРОЛЕТНЫХ РАМ 2РТО300.*

1.420.3-36.03.0-1-103 СОРТАМЕНТ РИГЕЛЕЙ ОДНОПРОЛЕТНЫХ РАМ 3РТО150.*

1.420.3-36.03.0-1-104 СОРТАМЕНТ РИГЕЛЕЙ МНОГОПРОЛЕТНЫХ РАМ 1РТМn×180.*

1.420.3-36.03.0-1-105 СОРТАМЕНТ РИГЕЛЕЙ МНОГОПРОЛЕТНЫХ РАМ 1РТМn×210.*

1.420.3-36.03.0-1-106 СОРТАМЕНТ РИГЕЛЕЙ МНОГОПРОЛЕТНЫХ РАМ 1РТМn×240.*

1.420.3-36.03.0-1-107 СОРТАМЕНТ РИГЕЛЕЙ МНОГОПРОЛЕТНЫХ РАМ 1РТМn×300.*

1.420.3-36.03.0-1-108 СОРТАМЕНТ РИГЕЛЕЙ МНОГОПРОЛЕТНЫХ РАМ 2РТМn×180.*

1.420.3-36.03.0-1-109 СОРТАМЕНТ РИГЕЛЕЙ МНОГОПРОЛЕТНЫХ РАМ 2РТМn×210.*

1.420.3-36.03.0-1-110 СОРТАМЕНТ РИГЕЛЕЙ МНОГОПРОЛЕТНЫХ РАМ 2РТМn×240.*

1.420.3-36.03.0-1-111 СОРТАМЕНТ РИГЕЛЕЙ МНОГОПРОЛЕТНЫХ РАМ 2РТМn×300.*

1.420.3-36.03.0-1-112 УЗЛЫ НЕСУЩИХ КОНСТРУКЦИЙ. ОБЩИЕ УКАЗАНИЯ

1.420.3-36.03.0-1-113 УЗЛЫ 1,2. СОПРЯЖЕНИЕ ПОЯСОВ И РАСКОСОВ В ЭЛЕМЕНТАХ РАМЫ

1.420.3-36.03.0-1-114 УЗЛЫ 3,4 СОПРЯЖЕНИЕ ПОЯСОВ И РАСКОСОВ В ЭЛЕМЕНТАХ РАМЫ

1.420.3-36.03.0-1-115 УЗЛЫ 5, 6. СОПРЯЖЕНИЕ ПОЯСОВ И РАСКОСОВ В ЭЛЕМЕНТАХ РАМЫ

1.420.3-36.03.0-1-116 УЗЕЛ 7. ОПОРНЫЙ УЗЕЛ РАМЫ

1.420.3-36.03.0-1-117 УЗЕЛ 8.1. ОПОРНЫЙ УЗЕЛ СРЕДНЕЙ ОДНОВЕТВЕВОЙ СТОЙКИ РАМЫ

1.420.3-36.03.0-1-118 УЗЕЛ 8.2. ОПОРНЫЙ УЗЕЛ СРЕДНЕЙ ДВУХВЕТВЕВОЙ СТОЙКИ РАМЫ

1.420.3-36.03.0-1-119 УЗЕЛ 9. ОПОРНЫЙ УЗЕЛ СТОЙКИ ФАХВЕРКА

1.420.3-36.03.0-1-120 УЗЕЛ 10.1. МОНТАЖНЫЙ СТЫК СРЕДНЕЙ ОДНОВЕТВЕВОЙ СТОЙКИ

1.420.3-36.03.0-1-121 УЗЕЛ 10.2. МОНТАЖНЫЙ СТЫК СРЕДНЕЙ ДВУХВЕТВЕВОЙ СТОЙКИ

1.420.3-36.03.0-1-122 УЗЕЛ 11. СОПРЯЖЕНИЕ РИГЕЛЯ РАМЫ И КРАЙНЕЙ СТОЙКИ

1.420.3-36.03.0-1-123 УЗЕЛ 12.1. СОПРЯЖЕНИЕ РИГЕЛЯ РАМЫ И СРЕДНЕЙ ОДНОВЕТВЕВОЙ СТОЙКИ

1.420.3-36.03.0-1-124 УЗЕЛ 12.2. СОПРЯЖЕНИЕ РИГЕЛЯ РАМЫ И СРЕДНЕЙ ДВУХВЕТВЕВОЙ СТОЙКИ

1.420.3-36.03.0-1-125 УЗЕЛ 13. ФЛАНЦЕВОЕ СОПРЯЖЕНИЕ ЭЛЕМЕНТОВ РАМЫ В ПРОЛЕТЕ

1.420.3-36.03.0-1-126 УЗЕЛ 14. ФЛАНЦЕВОЕ СОПРЯЖЕНИЕ ЭЛЕМЕНТОВ РАМЫ В КОНЬКЕ

1.420.3-36.03.0-1-127 УЗЕЛ 15. КРЕПЛЕНИЕ РАСПОРКИ И ВЕРТИКАЛЬНЫХ СВЯЗЕЙ К СТОЙКЕ РАМЫ

1.420.3-36.03.0-1-128 УЗЕЛ 16. КРЕПЛЕНИЕ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ К РИГЕЛЮ РАМЫ

1.420.3-36.03.0-1-129 УЗЕЛ 17. КРЕПЛЕНИЕ РАСПОРОК И ГОРИЗОНТАЛЬНЫХ СВЯЗЕЙ К РИГЕЛЮ РАМЫ

1.420.3-36.03.0-1-130 УЗЕЛ 18. ПРИМЫКАНИЕ ГИБКИХ РАСТЯЖЕК К НИЖНЕМУ ПОЯСУ РАМЫ

1.420.3-36.03.0-1-131 УЗЕЛ 19. КРЕПЛЕНИЕ РАСПОРКИ К РИГЕЛЮ РАМЫ

1.420.3-36.03.0-1-132 УЗЕЛ 20. КРЕПЛЕНИЕ РАСПОРКИ К РИГЕЛЮ РАМЫ

1.420.3-36.03.0-1-133 УЗЕЛ 21. КРЕПЛЕНИЯ КОРОБЧАТОЙ РАСПОРКИ К ЭЛЕМЕНТАМ НЕСУЩЕЙ РАМЫ

1.420.3-36.03.0-1-134 УЗЕЛ 22. ОПИРАНИЕ ПРОГОНОВ ПОКРЫТИЯ НА РИГЕЛЬ РАМЫ. ОПОРНЫЙ СТОЛИК ОПЗ

1.420.3-36.03.0-1-135 УЗЕЛ 23. ОПИРАНИЕ ПРОГОНОВ ПОКРЫТИЯ НА БАЛКУ ФАХВЕРКА

1.420.3-36.03.0-1-136 УЗЕЛ 24. СОПРЯЖЕНИЕ ПРОГОНОВ ПОКРЫТИЯ В КОНЬКЕ

1.420.3-36.03.0-1-137 УЗЛЫ 25, 26. УЗЛЫ КРЕПЛЕНИЯ ТЯЖЕЙ К ПРОГОНАМ ПОКРЫТИЯ

1.420.3-36.03.0-1-138 УЗЕЛ 27. УГЛОВОЕ СОПРЯЖЕНИЕ ЭЛЕМЕНТОВ БАЛКИ БШ

1.420.3-36.03.0-1-139 УЗЕЛ 28. КРЕПЛЕНИЕ ЗЕНИТНОГО ФОНАРЯ

1.420.3-36.03.0-1-140 УЗЕЛ 29. РАМКА ПОД ДЕФЛЕКТОР ИЛИ КРЫШНОЙ ВЕНТИЛЯТОР

1.420.3-36.03.0-1-141 УЗЕЛ 30. КРЕПЛЕНИЕ СТЕНОВЫХ ПРОГОНОВ

1.420.3-36.03.0-1-142 УЗЕЛ 31. КРЕПЛЕНИЕ СТЕНОВЫХ ПРОГОНОВ

1.420.3-36.03.0-1-143 УЗЕЛ 32. ПРИМЫКАНИЕ ТЯЖЕЙ К СТОЙКЕ

1.420.3-36.03.0-1-144 УЗЛЫ 33, 34. ПРИМЫКАНИЕ ТЯЖЕЙ К СТЕНОВЫМ ПРОГОНАМ

1.420.3-36.03.0-1-145 УЗЛЫ 35, 36. СОПРЯЖЕНИЕ ЭЛЕМЕНТОВ ФАХВЕРКА. МОНТАЖНЫЙ СТЫК СТОЕК ФАХВЕРКА

1.420.3-36.03.0-1-146 УЗЛЫ 37,38. СОПРЯЖЕНИЕ ЭЛЕМЕНТОВ ФАХВЕРКА

1.420.3-36.03.0-1-147 УЗЕЛ 39. КРЕПЛЕНИЕ САМОНЕСУЩЕЙ СТОЙКИ ФАХВЕРКА К РИГЕЛЮ РАМЫ

1.420.3-36.03.0-1-148 УЗЛЫ 40,41 КОНСТРУКЦИЯ ГИБКОЙ СВЯЗИ

1.420.3-36.03.0-1-149 УЗЛЫ 42, 43. КРЕПЛЕНИЕ ДОПОЛНИТЕЛЬНОЙ СТОЙКИ ПРОЕМОВ

1.420.3-36.03.0-1-150 УЗЕЛ 44. КРЕПЛЕНИЕ ДОПОЛНИТЕЛЬНОГО ПРОГОНА К СТОЙКЕ ДВЕРИ

1.420.3-36.03.0-1-151 УЗЛЫ 45.1, 45.2, 45.3, 45.4. КРЕПЛЕНИЕ БАЛКИ ПОДВЕСНОГО ПУТИ К РИГЕЛЮ РАМЫ

1.420.3-36.03.0-1-152 УЗЛЫ 46.1, 46.2, 46.3. КРЕПЛЕНИЕ БАЛКИ ПОДВЕСНОГО ПУТИ К РИГЕЛЮ РАМЫ

1.420.3-36.03.0-1-153 УЗЕЛ 47. КРЕПЛЕНИЕ ПОДКОСА П2 К ТОРМОЗНОЙ БАЛКЕ БП2 И К БАЛКЕ ПОДВЕСНОГО ПУТИ

1.420.3-36.03.0-1-154 УЗЕЛ 48. КРЕПЛЕНИЕ ТОРМОЗНОЙ БАЛКИ БП2 К ВЕРХНЕМУ ПОЯСУ РИГЕЛЯ РАМЫ

1.420.3-36.03.0-1-155 УЗЛЫ 49, 50. МОНТАЖНЫЙ СТЫК БАЛОК ПОДВЕСНОГО ПУТИ. КРЕПЛЕНИЕ УПОРА

1.420.3-36.03.0-1-156 УЗЕЛ 51. КРЕПЛЕНИЕ ПОДВЕСНОГО ПУТИ К БАЛКЕ БП1-1 В ТОРЦЕ ЗДАНИЯ

1.420.3-36.03.0-1-157 УЗЕЛ 52. КРЕПЛЕНИЕ ПОДВЕСНОГО ПУТИ К БАЛКЕ БП1-2 В ТОРЦЕ ЗДАНИЯ

1.420.3-36.03.0-1-158 УЗЕЛ 53. КРЕПЛЕНИЕ ПОДВЕСНОГО ПУТИ К СТОЙКЕ ФАХВЕРКА

1.420.3-36.03.0-1-159 ОБЩИЕ УКАЗАНИЯ К СПЕЦИФИКАЦИЯМ. СПЕЦИФИКАЦИИ



1.420.3-36.03.0-1-01ПЗ
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

1. ОБЩАЯ ЧАСТЬ

1.1. Стальные каркасы типа УНИТЕК (Универсальные Трубчатые Конструкции) одноэтажных производственных зданий с применением конструкций из профилей стальных гнутых замкнутых сварных квадратных и прямоугольных (далее - гнутосварные трубы) разработаны ООО "Научно-исследовательская и проектно-строительная фирма "УНИКОН" в соответствии с техническим заданием ОАО "УРАЛТРУБПРОМ".

1.2. Настоящий выпуск содержит материалы для разработки типовых зданий различного назначения с применением сквозных одно- и многопролетных рам из гнутосварных труб, в том числе:

• габаритные схемы основных несущих конструкций;

• схемы для определения нагрузок на фундаменты;

• схемы привязок рам и стоек фахверка одно- и многопролетных зданий;

• схемы размещения связевых блоков;

• таблицы для подбора отправочных элементов рам;

• сортаменты элементов фахверка, кровельных и стеновых прогонов,

• элементов связевого блока;

• сортаменты элементов рам;

• узлы несущих конструкций.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ

2.1. Стальные каркасы типа УНИТЕК одноэтажных производственных зданий с применением конструкций из гнутосварных труб (далее - каркасы УНИТЕК), выпуск 0-1, разработаны для применения в отапливаемых и неотапливаемых зданиях без кранов и с мостовыми однобалочными подвесными кранами (далее - с подвесными кранами) грузоподъемностью от 1 до 5 т с режимами работы 1К - 5К с неагрессивной или слабоагрессивной средой при относительной влажности внутри помещения не более 70%.

В качестве ограждающих конструкций, как правило, применяются панели с обшивкой из профилированного листа или конструкции послойной сборки для отапливаемых зданий и профилированный лист для неотапливаемых зданий.

2.2. Конструкции каркасов УНИТЕК предназначены для строительства:

• в I - VI районах по весу снегового покрова;

• в 1а - VII районах по ветровому давлению;

• в I1 - II5 районах по климатическим условиям строительства;

• в несейсмических и сейсмических районах с расчетной сейсмичностью до 9 баллов включительно.

2.3 Конструкции каркасов УНИТЕК разработаны для зданий с параметрами, приведенными в табл.1. За высоту Н принята отметка низа несущей конструкции ригеля в месте сопряжения с крайней стойкой рамы.

Таблица 1

Пролет L, м

Количество пролетов

Высота до низа ригеля Н, м

4.8

6.0

7.2

8.4

9.6

15

1





18

от 1 до 5



21

от 1 до 5



24

от 1 до 5



30

от 1 до 5



2.4. Отклонения от указанной области применения конструкций каркасов УНИТЕК следует согласовывать с ООО "Фирма "УНИКОН" или заводом-изготовителем.

3. КОНСТРУКТИВНЫЕ РЕШЕНИЯ КАРКАСА

3.1. Основными несущими конструкциями каркасов УНИТЕК являются сквозные одно- и многопролетные рамы из гнутосварных труб (далее - трубчатые рамы) по ГОСТ 30245-03. Шаг основных несущих конструкций 6 м. При необходимости, при больших вертикальных нагрузках (снеговой мешок и др.) шаг рам может быть уменьшен по согласованию с заводом-изготовителем.

3.2. Сопряжение конструкций крайних стоек рам с фундаментом - шарнирное; средних стоек рам и стоек фахверка - жесткое.

Сопряжение ригеля рамы с крайними стойками - жесткое; со средними стойками - шарнирное.

3.3. Устойчивость и геометрическая неизменяемость здания обеспечивается: в поперечном направлении - конструкциями несущих рам; в продольном направлении - системой вертикальных связей и распорок.

Жесткость покрытия обеспечивается системой горизонтальных связей и распорок по ригелю рамы; жесткость торцевых стен - системой вертикальных связей и распорок по стойкам фахверка.

3.4. Прогоны покрытия выполнены по разрезной схеме. Шаг прогонов покрытия принимается равным 1.5 или 3.0 м в зависимости от нагрузки на покрытие и несущей способности кровельных ограждающих конструкций. Сечения прогонов покрытия приняты из прокатных и гнутых швеллеров.

3.5. Прогоны стен выполнены по разрезной схеме. Шаг стеновых прогонов назначается от 1.2 до 3.0 м кратным 0.6 м в соответствии с расположением окон, ворот и других проемов, а также в зависимости от вертикальной и горизонтальной нагрузок и несущей способности стеновых ограждающих конструкций.

Сечения стеновых прогонов приняты из прокатных и гнутых швеллеров, а также из гнуто-сварных труб.

3.6. Горизонтальные и вертикальные связи по каркасу и фахверку - крестовые гибкие из круглой стали Ø20 и Ø 24 мм, устанавливаемые с предварительным натяжением или без натяжения.

3.7. Распорки между рамами выполняются 2-х типов:

- двухветвевые решетчатого типа из гнутосварных труб (для связевых блоков);

- одноветвевые из гнутосварных труб.

Допускается применение гибких растяжек вместо одноветвевых распорок по нижним поясам ригелей рам, за исключением связевых блоков.

3.8. Все заводские соединения - сварные. Монтажные соединения на втулках и на обычных и высокопрочных болтах (см. п. 7 "Требования к изготовлению и монтажу").

3.9. Основные конструктивные элементы каркасов УНИТЕК представлены на листе 10.

4. ОСНОВНЫЕ РАСЧЕТНЫЕ ПОЛОЖЕНИЯ

4.1. Расчет конструкций произведен в соответствии с главами СНиП II-23-81* "Стальные конструкции. Нормы проектирования", СНиП 2.01.07-85* "Нагрузки и воздействия", СНиП II-7-81* "Строительство в сейсмических районах", "Пособием по проектированию стальных конструкций (к СНиП II-23-81*)", "Руководством по проектированию стальных конструкций из гнутосварных замкнутых профилей", М., 1978 г.

4.2. Рамные конструкции каркасов УНИТЕК рассчитаны на сочетание вертикальных и горизонтальных нагрузок. Подбор сечений рамных конструкций (крайних стоек и ригелей) производится по расчетным кодам вертикальной нагрузки, который определяется в зависимости от базового кода вертикальной нагрузки на покрытие.

Базовый код является расчетным для рам из стали С255 для бескрановых зданий. При изменении перечисленных условий - сталь С345 или наличие кранового оборудования - расчетный код вертикальной нагрузки для рамных конструкций получается путем корректировки базового в соответствии с таблицей 8.

Сечения остальных конструкций каркаса подбирается в зависимости от:

• базового кода вертикальной нагрузки с учетом действия на них дополнительных факторов: ветровой и крановой нагрузок;

• действующих в элементе усилий, определенных от соответствующих нагрузок.

Таблица 2

Наименование нагрузки

Величина нормативной нагрузки, кгс/м2

1. Ограждающий конструкции покрытия

36.0

2. Несущие конструкции покрытия

32.0

3. Нагрузки от освещения, систем сигнализации, пожаротушения и т.д.

8.0

Итого:

76.0

Средний коэффициент надежности для постоянной нагрузки γf=1,13.

Коэффициент надежности по назначению γn принят равным 0,95.

4.3. Определение базового кода.

Базовый код вертикальной нагрузки на покрытие определяется по табл.3. Для удобства пользования базовый код вертикальной нагрузки принят равным номеру снегового района. Унифицированная вертикальная нагрузка, состоящая из постоянной и снеговой нагрузок, приведена в табл.3. Допускается превышение кодовой нагрузки не более 3 %.

Таблица 3

Базовый код вертикальной нагрузки

I

II

III

IV

V

VI

Снеговой район по СНиП 2.01.07-85*

I

II

III

IV

V

VI

Унифицированная вертикальная расчетная нагрузка,

qкод, кгс/м2

155

180

240

315

390

480

Определение базового кода вертикальной нагрузки при проектировании может производиться двумя способами:

1 способ

Базовый код определяется по номеру снегового района места строительства. Применяется для бескрановых зданий, при отсутствии на покрытии снеговых мешков и при постоянной нормативной вертикальной нагрузке, входящей в qкод, не превышающей 76,0 кгс/м2.

2 способ

Код нагрузки определяется в соответствии с фактической величиной расчетной нагрузки. Применяется при воздействии нагрузок со значениями, существенно отличающимися от нагрузок по кодам (при повышенной постоянной нагрузке, образовании снеговых мешков на участках кровли и т.п.), а также при возможности уменьшения массы зданий за счет корректировки нагрузок (для неотапливаемых зданий, при учете сдува снега ветром и т.д.). Сбор нагрузок производится в соответствии со СНиП 2.01.07-85*, далее определяется фактическая вертикальная расчетная нагрузка на здание:

qфакт=qпост+qврем,

где qпост - постоянная нагрузка, действующая на здание;

qврем - временная нагрузка, действующая на здание.

Путем сравнения qфaкт с унифицированной нагрузкой (по табл. 2.) определяется базовый код вертикальной нагрузки при условии, что qкодqфакт.

4.4. Код горизонтальной нагрузки на несущие рамы определяется по табл. 4, в зависимости от ветровой нагрузки, определяемой по СНиП 2.01.07-85* для местности типа В.

Таблица 4

Код горизонтальной нагрузки

1

2

Величина нормативной ветровой нагрузки, кгс/м2

qw≤38

38<qw≤85

4.5. Ветровая нагрузка на средние стойки рам, конструкции фахверка, стеновые прогоны, конструкции связевых блоков, а так же для определения горизонтальных нагрузок на фундаменты, принимается в соответствии с фактическими ветровыми районами по СНиП 2.01.07-85*.

4.6. Нагрузки от подвесных кранов не должны превышать значения, приведенные в табл.5.

Таблица 5

1 подвесной кран на пути

Q кран, тс

D max, тс

D min, тс

Т попереч, тс

1

1.67

0.72

0.075

2

2.78

0.88

0.15

3.2

4.22

1.18

0.25

5

6.16

1.52

0.38

2 подвесных крана на пути (ψ=0.85)

1

2.56

1.10

0.13

2

4.27

1.36

0.26

3.2

6.43

1.76

0.43

5

9.32

2.30

0.64

5. ВЫБОР ОСНОВНЫХ НЕСУЩИХ КОНСТРУКЦИЙ

5.1. Выбор основных несущих конструкций производится исходя из следующих условий:

• модификации несущих рам;

• вертикальных и горизонтальных нагрузок, определяемых соответствующими кодами нагрузок;

• сейсмичности площадки строительства;

• крановых нагрузок;

• стали несущих конструкций, определяемой климатическими условиями строительства и (или) действующими нагрузками.

Порядок выбора основных несущих конструкций приведен ниже.

5.2. Каркасы УНИТЕК включают основные несущие рамы 3 модификаций.

Модификация 1–

(основная)

рамы одно- и многопролетные с пролетами 18, 21, 24 и 30 м. Высота ригеля 1.5 м. Длина панели 3.0 м.

Модификация 2–

рамы по сечениям и габаритам идентичны рамам модификации 1. Решетка ригеля выполнена с дополнительными стойками для шага прогонов покрытия 1.5 м.

Модификация 3–

рамы однопролетные с пролетами 15 м. Имеют уменьшенную высоту ригеля и стоек по сравнению с рамами модификации 1 и 2.

Выбор модификации 1 или 2 зависит от выбранного шага прогонов покрытия.

5.3. При выборе пролетов рамы необходимо учитывать ограничения, связанные с сейсмичностью площадки строительства в соответствии с табл. 6. Расчетная сейсмичность площадки строительства определяется по СНиП II-7-81* "Строительство в сейсмических районах".

5.4. Сталь выбирается по табл.7, в зависимости от типа здания (отапливаемое или неотапливаемое) и климатического района строительства. Рамы всех модификаций могут быть выполнены из 2-х сталей: С255 и С345.

5.5. Код вертикальной нагрузки определяется по табл. 3 в зависимости от фактической вертикальной нагрузки и корректируется в зависимости от стали, наличия кранов, их количества и грузоподъемности, а также от количества и величины пролета рамы по табл. 8. В таблице выделен базовый вариант. В графе "Учет крановой нагрузки" указано количество кранов на одном пути. Привязка кранов относительно пролета здания принята центральной.

Таблица 6

Пролет, м

Код вертикальной нагрузки

I

II

III

IV

V

VI

15

≤9

≤9

≤9

≤9

≤8

≤7

18

≤9

≤9

≤9

≤9

≤8

≤7

21

≤9

≤9

≤9

≤8

≤7

≤6

24

≤9

≤9

≤9

≤8

≤7

≤6

30

≤9

≤9

≤9

≤8

≤7

≤6

Таблица 7

Климатические районы

Расчетная температура района строительства, °С

Сталь при типе здания

Неотапливаемое

Отапливаемое

II4, II5

-30°С>t≥-40°С

С255

С255

I2, II2 и II3

-40°С>t≥-50°С

С345-3

С345-3 (С2551)

I1

-50°C>t≥-65°C

С345-4

С345-4 (С2551)

1- применение данной стали возможно в соответствии с п. 2.1*.СНиП II-23-81*.

5.6. Сечения элементов рам подбираются по сортаментам стоек и ригелей рам в зависимости от расчетного кода вертикальной нагрузки и марки рамы.

Таблица 8

Тип рамы

Сталь

Учет крановой нагрузки

Код вертикальной нагрузки

Однопролетные L=l5,18,21,24 и 30 м Многопролетные L=18,21 м

С255

Без крана

I

II

III

IV

V

VI

С255

2 крана Q=2 т (1 кран Q=3.2 т)

II

III

IV

V

VI

С255

2 крана Q=5 т

III

IV

V

VI

С345

Без крана

I

II

II

II

III

IV

С345

2 крана Q=от 1 до 5 т

I

II

III

IV

V

VI

Многопролетные L=24 м

С255

Без крана

I

II

III

IV

V

С255

2 крана Q=2 т (1 кран Q=3.2 т)

II

III

IV

V

С255

2 крана Q=5 т

III

IV

V

С345

Без крана

I

II

III

IV

V

VI

С345

2 крана Q=l-2 т (1 кран Q=3.2 т)

II

III

IV

V

VI

С345

2 крана Q=от 1 до 5 т

III

IV

V

VI

Многопролетные L=30 м

С255

Без крана

I

II

III

IV

С255

2 крана Q=2 т (1 кран Q=3.2 т)

II

III

IV

С255

2 крана Q=5 т

III

IV

С345

Без крана

I

II

III

IV

V

С345

2 крана Q=l-2 т (1 кран Q=3.2 т)

I

II

III

IV

С345

2 крана Q=от 1 до 5 т

I

II

III

IV

5.7. Пример определения кода несущей рамы.

Для удобства пользования в настоящем выпуске серии применяются 3 типа сокращенных кодов рам, в которых часть обозначений замена знаком * (звездочка). Сокращенный код не допускается применять в чертежах КМ (КМД) и при заказе конструкций.

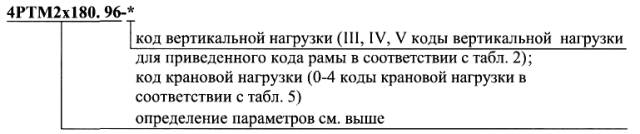

Примеры сокращенных кодов рамы:

Тип 1

Используется в основных надписях габаритных схем рам и сортаментов ригелей рам, а также в документах сортаментов ригелей рам.

Тип 2

Используется в таблицах, приведенных на габаритных схемах рам, в основных надписях и в документах сортаментов стоек рам.

Тип 3

Используется в основных надписях и в документах сортаментов ригелей и крайних стоек рам.

6. ПРИВЯЗКИ КОНСТРУКЦИЙ, СВЯЗЕВЫЕ БЛОКИ, ВЫБОР ЭЛЕМЕНТОВ КАРКАСА, НАГРУЗКИ НА ФУНДАМЕНТЫ

6.1. Привязки стоек рам и фахверка к осям здания выбираются в зависимости от возможности будущего расширения здания по длине, а также в зависимости от наличия подвесных кранов.

6.2. Количество и расположение связевых блоков определяется в зависимости от длины здания и расчетной сейсмичности площадки. Количество связевых блоков может быть скорректировано после определения усилий в элементах связевых блоков.

6.3. Выбор элементов каркаса и подбор их сечений производится в зависимости от действующих нагрузок в соответствующих документах настоящей серии.

6.4. Нагрузки на фундаменты стоек рам и фахверка определяются в зависимости от выбранной схемы и кодов нагрузок.

7. ТРЕБОВАНИЯ К ИЗГОТОВЛЕНИЮ И МОНТАЖУ

7.1. Изготовление и монтаж конструкций производить в соответствии с требованиями существующих документов: ГОСТ 23118-99 "Конструкции стальные строительные. Общие технические условия", СНиП 3.03.01-87 "Несущие и ограждающие конструкции", "Рекомендации по сборке фланцевых соединений стальных строительных конструкций" Минмонтажспецстроя СССР и стандарта предприятия на изготовление конструкций.

7.2. Для изготовления конструкций применены стали С255 и С345 по ГОСТ 27772-88. Допускается производить замену сталей на другую в соответствии со СНиП II-23-81* "Стальные конструкции. Нормы проектирования"

7.3. Все заводские соединения сварные. Монтажные соединения на втулках, высокопрочных болтах, болтах нормальной точности и самонарезающих винтах.

7.4. Заводская сварка полуавтоматическая в среде углекислого газа по ГОСТ 8050-85. Марка сварочной проволоки Св-08Г2С диаметром 1.4 мм по ГОСТ 2246-70.

7.5. Постоянные болты М12, М16, М20 и М24 класса прочности 5.8. по ГОСТ 1759.4-87.

В сейсмических районах класс прочности постоянных болтов 8.8. Применение автоматной стали для болтов не допускается.

7.6. Высокопрочные болты М24 исполнения ХЛ по ГОСТ 22353-77 с временным сопротивлением 110 кг/мм2 из стали 40Х "Селект" по ГОСТ 4543-71, категории размещения I по ГОСТ 22356-77. Высокопрочные гайки М24 по ГОСТ 22354-77 с временным сопротивлением 110 кг/мм2 из стали 40Х "Селект" по ГОСТ 4543-71, категории размещения I по ГОСТ 22356-77. Шайбы 24 по ГОСТ 22355-77.

7.7. Анкерные болты для всех стоек должны изготовляться в соответствии с требованиями ГОСТ 24379.0-80 и ГОСТ 24379.1-80. Материал анкерных болтов принимать в соответствии с таблицей докум. -112.

7.8. Гайки постоянных болтов (анкерных и нормальной точности) после выверки конструкций закрепляются контргайками. Допускается вместо контргаек постановка пружинных шайб.

7.9. Окраску стальных конструкций следует производить в соответствии с требованиями СНиП 2.03.11-85 "Защита строительных конструкций от коррозии". В чертежах КМ проектируемого объекта необходимо указывать способ защиты, марки материалов и количество слоев и толщину покрытия (для лакокрасочных покрытий - количество грунтовых и покрывных слоев).

8. ВЕДОМОСТЬ ИСПОЛЬЗУЕМЫХ ДОКУМЕНТОВ

Таблица 9

Шифр или серия

Наименование

Примечания

Серия 1.426.2-6

Балки путей подвесного транспорта



Выпуск 1/91

Балки пролетом 3, 4 и 6 м. Чертежи КМ



9. ВЕДОМОСТЬ ССЫЛОЧНЫХ ДОКУМЕНТОВ

Таблица 11

ГОСТ

Наименование

Примечания

ГОСТ 30245-2003

Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия



ГОСТ 23118-99

Конструкции стальные строительные. Общие технические условия



ГОСТ 19425-74

Балки двутавровые и швеллеры стальные специальные. Сортамент



ГОСТ 26020-83

Двутавры стальные горячекатаные с параллельными гранями полок.





Сортамент



ГОСТ 8240-97

Швеллеры стальные горячекатаные. Сортамент



ГОСТ 8278-83

Швеллеры стальные гнутые равнополочные. Сортамент



ГОСТ 8050-85

Двуокись углерода газообразная и жидкая. Технические условия



ГОСТ 2246-70

Проволока стальная сварочная. Технические условия



ГОСТ 7798-70

Болты с шестигранной головкой класса точности В. Конструкция и размеры



ГОСТ 1759.4-87

Болты, винты и шпильки. Механические свойства и методы испытаний



ГОСТ 15589-70

Болты с шестигранной головкой класса точности С. Конструкция и размеры



ГОСТ 15591-70

Болты с шестигранной уменьшенной головкой класса точности С.





Конструкция и размеры



ГОСТ 7796-70

Болты с шестигранной уменьшенной головкой класса точности А.





Конструкция и размеры



ГОСТ 5915-70

Гайки шестигранные класса точности В. Конструкция и размеры



ГОСТ 24379.0-80

Болты фундаментные. Общие технические условия



ГОСТ 24379.1-80

Болты фундаментные. Конструкция и размеры



ГОСТ 22353-77

Болты высокопрочные класса точности В. Конструкция и размеры



ГОСТ 22356-77

Болты и гайки высокопрочные и шайбы. Общие технические условия



ГОСТ 22354-77

Гайки высокопрочные класса точности В. Конструкция и размеры



ГОСТ 22355-77

Шайбы класса точности С к высокопрочным болтам. Конструкция и размеры



ГОСТ 6402-70

Шайбы пружинные. Технические условия



ГОСТ 4543-71

Прокат из легированной конструкционной стали. Технические условия



ГОСТ 27772-88

Прокат для строительных стальных конструкций. Общие технические условия



ГОСТ 2590-88

Прокат стальной горячекатаный круглый. Сортамент



ГОСТ 19903-74

Прокат листовой горячекатаный. Сортамент



ГОСТ 19281-89

Прокат из стали повышенной прочности. Общие технические условия



ГОСТ 2695-83

Пиломатериалы лиственных пород. Технические условия



ГОСТ 24741-81

Узел крепления крановых рельсов к стальным подкрановым балкам.





Технические условия

10. ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ КАРКАСОВ УНИТЕК

Основными несущими конструкциями каркасов УНИТЕК являются сквозные одно- и многопролетные рамы из гнутосварных труб (далее - трубчатые рамы).

Связевые блоки устанавливаются по стойкам и ригелям рам. Они состоят из гибких связей и распорок (одно- и двухветвевых). Количество связевых блоков определяется индивидуально для каждого здания в зависимости от его длины и сейсмичности площадки строительства.

В торце здания устанавливается несущий торцевой фахверк, состоящий из стоек и балок. Жесткость системы фахверка обеспечивается постановкой системы гибких связей и распорок. В случае предполагаемого расширения здания в торце устанавливается основная несущая рама с самонесущими стойками фахверка.

Прогоны покрытия устанавливаются с шагом 3.0 или 1.5 метра в зависимости от нагрузки на покрытие. Прогоны выполняются по разрезной схеме. Сечение прогонов - гнутые или прокатные швеллеры. При необходимости на кровле здания могут быть установлены светоаэрационные фонари и дефлекторы.

Прогоны стен устанавливаются в соответствии с расположением окон, ворот, козырьков и подобных элементов. Рядовые прогоны выполняются из гнутых или прокатных швеллеров. Надоконные и подоконные прогоны - из гнутосварных труб. Стеновые прогоны выполняются по разрезной схеме.

Ограждающие конструкции кровли и стен в зданиях с каркасами УНИТЕК могут применяться теплые или холодные в зависимости от типа здания (отапливаемое или неотапливаемое). В неотапливаемых зданиях ограждающие конструкции, как правило, выполняются из одного слоя профилированного листа, в отапливаемых - из панелей с обшивками из профилированного листа или послойной сборкой.



11. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Таблица 2

УСЛОВНЫЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ МЕТИЗОВ

№ п/п

Условное изображение

Наименование

Условное обозначение

в плане

в разрезе

1.

Болт нормальной точности

М12

М16

М20

М24

2.

Высокопрочный болт

ВПБ М24

Таблица 3

УСЛОВНЫЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ СВАРНЫХ ШВОВ

№ п/п

Условное изображение шва

Наименование

заводского

монтажного







Шов сварного соединения стыкового - сплошной:

1.

с видимой стороны

2.

с невидимой стороны







Шов сварного соединения углового, таврового или внахлестку - сплошной:

3.

с видимой стороны

4.

с невидимой стороны

СОКРАЩЕНИЯ В ТЕКСТЕ

Полное наименование

Сокращение

Документ

докум.

Таблица

табл.

Лист

л.

Пункт

п.

Примечания

прим.

Количество

кол-во

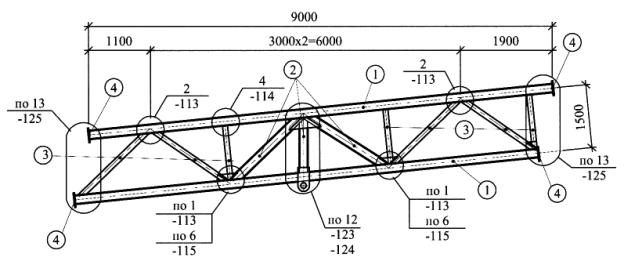

ОБОЗНАЧЕНИЕ УЗЛОВ НА СХЕМАХ

Условное изображение линии симметрии

ВЫБОР КОНСТРУКЦИЙ ДЛЯ ПРОИЗВОДСТВЕННОГО ЗДАНИЯ. (ПРИМЕР)

ИСХОДНЫЕ ДАННЫЕ

1. Производственное здание.

2. Место строительства - г. Челябинск.

3. Размеры в плане - (3×24)×120 м. Отметка низа несущих конструкций 9.0 м.

4. Здание отапливаемое, температура внутреннего воздуха +5°С.

5. Подвесной кран грузоподъемностью Q=3.2 т (2 крана на пути). Пролет крана 15 м. Высота подъема крюка 6.0 и 9.0 м. Расположение кранов см. схему.

6. Дополнительная нагрузка - нагрузка от автоматического пожаротушения 10 кгс/м2.

7. Ворота 4.2×4.2 - 2 шт., ворота 6.0×5.4 - 1 шт. см. схему.

8. Дополнительные условия - примыкание АБК с торца здания, см. схему.

КЛИМАТИЧЕСКИЕ УСЛОВИЯ

1. Снеговой район - III.

2. Ветровой район - II.

3. Средняя скорость ветра за 3 наиболее холодных месяца - 3 м/с.

4. Расчетная температура наиболее холодной пятидневки (обеспеченностью 0.92) - минус 34°С.

5. Климатический район - II4.

6. Несейсмичный район строительства.

ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ

1. Кровля - послойная сборка из 2 слоев профлиста и утеплителя типа URSA.

2. Стены - стеновые панели по шифру 172 КМ5.

По теплотехническому расчету толщина утеплителя для кровли - 100 мм, для стен -100 мм.

СБОР НАГРУЗОК

1.1. Дополнительные исходные данные:

- снеговой район III, нормативное значение веса снегового покрова 100 кгс/м2;

- ветровой район II, нормативное значение ветрового давления 30 кгс/м2;

Из-за отсутствия данных о площадке строительства принимаем, что проектируемое здание защищено более высокими соседними зданиями, поэтому снижение снеговой нагрузки от сдува ветром не учитываем. Тип местности В.

Таблица 1



Наименование нагрузки

Нормативная нагрузка, кгс/м2

Коэффициент надежности по нагрузке, γf

Расчетная нагрузка, кгс/м2



ПОСТОЯННЫЕ НАГРУЗКИ

1. Ограждающие конструкции покрытия:









- профлист Н60-845-0.7 (2 слоя), с коэффициентом перехлеста 1.02;

18

1.05

18.9



- утеплитель URSA; толщиной 100 мм, 25 кг/м3;

2.5

1.2

3.0



- тетива;

2

1.05

2.1



- пароизоляция

1

1.2

1.2



2. Прогоны покрытия

10

1.05

10.5



3. Ригели рам

22

1.05

23.1



3. Технологические нагрузки (автоматическое пожаротушение)

10

1.1

11.0



Итого: q1

65.5



70.0



СНЕГОВЫЕ НАГРУЗКИ









4. Снеговая нагрузка для рядовых рам q2 (исключая зону снегового мешка) q1/q2=65.5/100=0.655<0.8, тогда коэффициент надежности по нагрузке γf принять 1.6

100

1.6

160



Всего:

165.5



230.0

1.2. Определение базового кода вертикальной нагрузки для рядовых рам (исключая зону снегового мешка).

способ 1:

- снеговой район III, следовательно по табл. 3 докум. -01ПЗ принимаем базовый код вертикальной нагрузки III.

способ 2:

- собранная фактическая вертикальная расчетная нагрузка составляет 230 кгс/м2, следовательно по табл. 3 докум. -01 ПЗ принимаем базовый код вертикальной нагрузки III с соответствующей ему унифицированной расчетной нагрузкой 240 кгс/м2.

1.3. Определение кода горизонтальной нагрузки: - ветровой район II, qw=30 кгс/м2.

В соответствии с табл. 4 докум. -01ПЗ принимается код горизонтальной нагрузки 1.

1.4. Определение расчетного кода вертикальной нагрузки для рядовых рам.

В соответствии с табл. 7 докум. -01ПЗ принимаем сталь С255 (для отапливаемого здания, проектируемого для климатического района 114).

В соответствии с табл. 8 докум. -01ПЗ принимаем расчетный код вертикальной нагрузки V для рам (исключая зону снегового мешка) - для многопролетного здания с пролетами 24 м, оборудованного двумя кранами на одном пути с грузоподъемностью Q=3.2 т (как для Q=5 т).

СБОР НАГРУЗОК В ЗОНЕ СНЕГОВОГО МЕШКА

Рис.1

Определение нагрузок в зоне снегового мешка производим в соответствии со СНиП 2.01.07-85* (см. рис. 1.)

Нормативное значение веса снегового покрова S0=1 кПа (100 кгс/м2). Для пологих покрытий принимаем доли переносимого снега m1=m2=0.5.

В результате вычислений принимаем длину зону повышенных снегоотложений b=9.5 м и следующие коэффициенты перехода от веса снегового покрова земли к снеговой нагрузке на покрытие (см. рис. 2):

μ=3.8

μ1=0.5

μ2=1.72 (см. рис. 2)

Рис.2

При загружении рам единичной нагрузкой получим реакцию R1=9.32.

При загружении снеговой нагрузкой одного погонного метра рамы с S0=100 кгс/м2 нагрузка составит:

нормативная нагрузка 9.32•100•1=932 кгс/м;

расчетная нагрузка 9.32•100•1•1.6=1491 кгс/м.

Базовый код вертикальной нагрузки в табл. 3 докум. -01ПЗ определен для шага рам 6 м и приводится в кгс/м2, поэтому переведем полученную расчетную нагрузку от снега в кгс/м2:

1491/6 =248 кгс/м2.

Полная нагрузка на раму по оси 1 составит:

постоянная расчетная -70 кгс/м2

снеговая расчетная -248 кгс/м2

Итого: 318 кгс/м2

Следовательно, для рам в зоне снегового мешка в соответствии с табл.3 принимаем базовый код вертикальной нагрузки - IV.

Произвести переход с базового кода на расчетный код вертикальный нагрузки для рам в зоне снегового мешка в соответствии с табл. 8 докум. -01ПЗ невозможно. Поэтому изменяем шаг рам - ставим дополнительную раму в осях 1-2, см. рис. 3.

Необходимо произвести сбор снеговой нагрузки при изменении шага рам в зоне снегового мешка.

Рис.3

В результате вычислений получаем для дополнительной рамы в осях 1-2 значение коэффициента μ12=2.76. При загружении единичной нагрузкой слева реакция составляет R12=4.46 и при загружении единичной нагрузкой справа R12=3.62.

Рис.4

Так как прогон покрытия имеет длину 6 м, то при определении нагрузки на дополнительную раму необходимо учесть коэффициенты реакций опор как для двухпролетной балки с равными пролетами, см. рис.4:

1.25•(R12 слева +R12 справа)=1.25•(4.46+3.62)=10.35

При загружении снеговой нагрузкой одного погонного метра дополнительной рамы с S0=100 кгс/м2 нагрузка составит:

нормативная нагрузка 10.35•100•1=1035 кгс/м;

расчетная нагрузка 10.35•100•1•1.6=1656 кгс/м.

Базовый код вертикальной нагрузки в табл. 3 докум. -01ПЗ определен для шага рам 6 м и приводится в кгс/м2, поэтому переведем полученную расчетную нагрузку от снега в кгс/м2 и учтем уменьшение шага рам в 2 раза:

1656/(6•2)=138 кгс/м2.

Полная нагрузка на дополнительную раму (между осями 1 и 2) составит:

постоянная расчетная -70 кгс/м2

снеговая расчетная –138 кгс/м2

Итого: 218 кгс/м2

Следовательно для рам, поставленных в зоне снегового мешка с шагом 3 м, принимаем базовый код вертикальной нагрузки III в соответствии с табл. 3 докум. -01ПЗ.

Для рам в зоне снегового мешка (по оси 1 и на расстоянии 3 м от оси 1) принимаем расчетный код вертикальной нагрузки V в соответствии с табл. 8 докум. -01ПЗ.

Базовые и расчетные коды вертикальных нагрузок для разных конструкций сведены в табл. 2.

Таблица 2

Вид конструкции

Код вертикальной нагрузки

Код горизонтальной нагрузки

базовый

расчетный

1. Несущие рамы:







- рядовые рамы

III

V

I

- рамы в осях 1-2

III

V

I

2. Прогоны покрытия







- рядовые

III

III



- в зоне снегового мешка (см. схема, лист 6)

III

VI



3. Стойки фахверка

III

III

I

4. Балки фахверка

III

III



ВЫБОР ОСНОВНЫХ НЕСУЩИХ КОНСТРУКЦИЙ

НЕСУЩИЕ РАМЫ

1. Рама трехпролетная с пролетами 24 м - 3×24.

Высота до низа несущих конструкций по заданию 9.0 м, принимаем близкую к этой величине унифицированную высоту 9.6 м.

2. Расчетный код вертикальной нагрузки - V.

3. Сталь несущих конструкций С255 (по табл. 7 докум. -01ПЗ).

4. Определение модификации рамы.

Модификация рамы (1 или 2) зависит от шага прогонов покрытия.

Определим шаг прогонов покрытия в зависимости от несущей способности ограждающих конструкций.

Таблица 3

ТАБЛИЦА СБОРА НАГРУЗОК НА ПРОГОНЫ ПОКРЫТИЯ

Наименование нагрузки

Нормативная нагрузка, кгс/м2

Коэффициент надежности по нагрузке, γf

Расчетная нагрузка, кгс/м2

ПОСТОЯННЫЕ НАГРУЗКИ







1. Ограждающие конструкции покрытия

23.5



25.2

2. Прогоны покрытия

10

1.05

10.5

Итого:

33.5



35.7

СНЕГОВЫЕ НАГРУЗКИ







3. Снеговая нагрузка для прогонов покрытия в осях 3-21

100

1.6

160.0

4. Снеговая нагрузка для прогонов покрытия в осях 2-3 (в зоне снегового мешка) с коэффициентом μ2=1.72:

172

1.6

275.0

5. Снеговая нагрузка для прогонов покрытия в осях 1-2 (в зоне снегового мешка) с коэффициентом μ12=2.76:

276

1.6

442.0

Всего для прогонов в осях 3-21:

133.5



195.7

Всего для прогонов в осях 2-3:

205.5



311.0

Всего для прогонов в осях 1 -2:

310.0



478.0

5. В соответствии с табл. 1 докум. -059 принимаем для прогонов покрытия в осях 3-21 код вертикальной нагрузки III (с расчетной кодовой нагрузкой 215 кгс/м2 при фактической расчетной нагрузке 195.7 кгс/м2).

6. В соответствии с табл. 2 докум. -059 принимаем в осях 3-21 марку прогона ППР-3.0-III. Сечение прогона [20 (по таблице докум. -061). Шаг прогонов 3 м в осях 3-21.

7. В соответствии с табл. 1 докум. -059 принимаем для прогонов покрытия в осях 2-3 код вертикальной нагрузки V (с расчетной кодовой нагрузкой 365 кгс/м2 при фактической расчетной нагрузке 311 кгс/м2). В соответствии с табл. 2 докум.-059 должны принять в осях 2-3 марку прогона ППР-3.0-V, этой марке соответствует прогон сечением [24 по таблице докум. -061. Но для сохранения высоты сечения прогонов покрытия по всей кровле (h=200) примем для осей 2-3 марку прогона ППР-1.5-VI с соответствующим сечением [20 (по таблице докум. -061). Шаг прогонов 1.5 м в осях 2-3.

8. В зоне снегового мешка в осях 1-2 рамы стоят с шагом 3 м, следовательно прогон покрытия длиной 6 м работает по 2-х пролетной схеме. Такая схема прогонов покрытия не предусмотрена в настоящей серии. В целях унификации принимаем для осей 1-2 прогоны покрытия марки ППР-1.5-VI с соответствующим сечением [20. Шаг прогонов принимаем 1.5 м в осях 1-2.

9. Принимаем модификацию рамы в соответствии с пунктом 5.2. докум. -01ПЗ:

- для осей с 4 по 21 - модификация 1;

- для осей 1, 2, 3 - модификация 2.

10. Таким образом, рядовая рама имеет марку 1 РТМ 3×240.96 - V-1.

В зоне снегового мешка рамы имеют марку 2 РТМ 3×240.96 - V-1.

СХЕМА НЕСУЩИХ РАМ

СХЕМА ПРОГОНОВ ПОКРЫТИЯ


Прогоны покрытия

марка

сечение

ППР-3.0-III

[20

ППР-1.5-III

[20

В соответствии с докум. -059 принята разрезная схема прогонов покрытия без тяжей, так как принятые ограждающие конструкции покрытия (послойная сборка) создают жесткий диск покрытия. Прогоны покрытия в коньке скрепить специальными элементами, установленными с шагом 1 м.

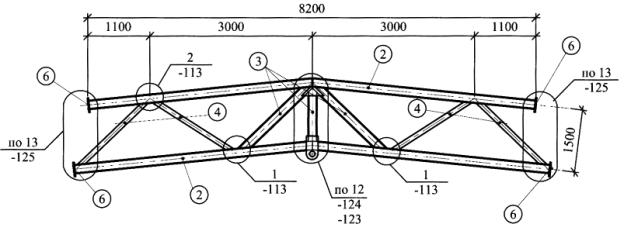

РАЗБИВКА РАМЫ НА ОТПРАВОЧНЫЕ ЭЛЕМЕНТЫ

1. Марки отправочным элементам назначают в соответствии с докум. -065...- 071.

В марке отправочного элемента ригеля над чертой дана марка для рядовых рам, под чертой - марка для рам в зоне снегового мешка.

2. Для определения типа средней стойки К2 (одноветвевая или двухветвевая) и подбора сечения необходимо определить суммарное вертикальное усилие на среднюю стойку в связевом блоке в соответствии с докум. -045.

Таблица 4

ОПРЕДЕЛЕНИЕ СУММАРНОГО ВЕРТИКАЛЬНОГО УСИЛИЯ

НА СРЕДНИЕ СТОЙКИ РАМ В СВЯЗЕВОМ БЛОКЕ



Усилие на среднюю стойку

Nкод - усилие в стойке от вертикальных нагрузок,



определяемое по докум. -022,

N2 код=0.9•N2 табл

для рамы с пролетом 3×24 высотой 9.6 м,

N2 табл=37.1 тс

базовый код вертикальной нагрузки III (для рядовых рам и рам в зоне снегового мешка).

N2 код=0.9•37.1=33.39 тс

Nкран - усилие в стойке от действия крана, определяемое по докум. -023,

Σ Nкран=(Nкран лев+Nкран прав)•ψ

Σ Nкран=(Nкран лев+Nкран прав)•ψ,

Nкран=4.86 тс

где ψ=0.7 - при двух кранах в каждом пролете

Σ Nкран=1.8•(4.86+4.86)•0.7

Коэффициент k=1.8 для рядовых рам при наличии двух кранов на одном пути.

Σ Nкран=12.25 тс

Nw - дополнительное вертикальное усилие на стойку в связевом блоке от ветра, определяемое по документам -042...-045 (для рядовых рам и для рамы по оси 2).

Nw=2.045 тс

(см. лист 10 докум. -02ПЗ)

Суммарное вертикальное усилие на среднюю стойку в связевом блоке (для рядовых рам и для рамы по оси 2):

ΣNст=Nкод+Nкран+Nw

ΣNст=33.39+12.25+2.045=47.685 тс

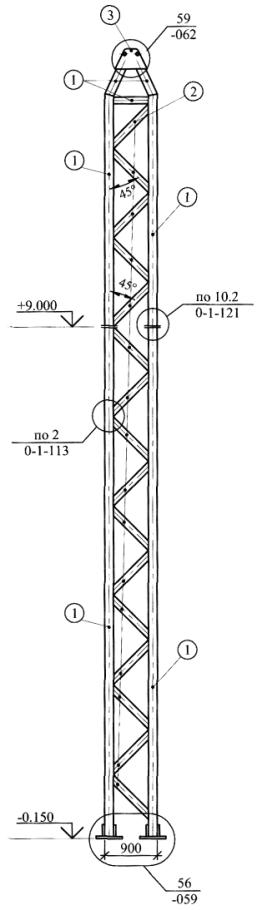

3. Марка средней стойки рядовой рамы (в осях 3...21) - 2К2.1 50.55-1-1. Марка средней стойки рамы в зоне снегового мешка (в осях 1...3) - 2К2.1 50.55-1-1.

4.Сечение средней стойки К2 принимаем по сортаменту двухветвевых средних стоек в соответствии с докум. -094 при суммарном вертикальном усилии в стойке ΣN=47.685 тс для высоты стойки Нст=12 м, при высоте сечения поясов ригеля h=180.

Сечение ветвей средней стойки: гн. □180×5, сечение решетки гн. □140×4.

СВЯЗЕВЫЕ БЛОКИ

1. В соответствии с докум. -028 и -029 здание длиной 120 м необходимо разбить на 2 температурных блока длиной 60 м каждый. Длина блоков должна быть согласована с заказчиком и соответствовать технологии производства.

2. Расстановка горизонтальных и вертикальных связей, распорок по покрытию и стойкам рам выполнена в соответствии с докум. -030...-032, 038, 039.

3. Определение усилий в элементах связевого блока и выбор сечений элементов связевого блока выполнен в соответствии с докум. -042...-045.

Схема горизонтальных связей и распорок по покрытию


Схема горизонтальных связей и распорок в связевом блоке

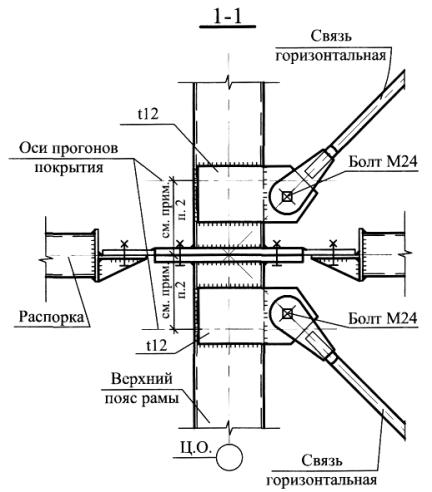

Схема горизонтальных связей и распорок в рядовом блоке

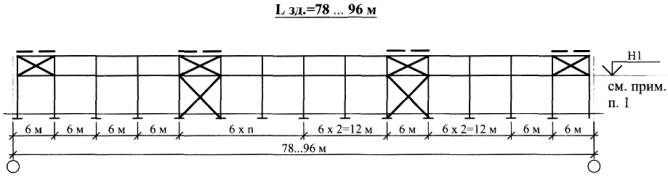

Схема вертикальных связей и распорок по крайним стойкам рам

1 Отметка установки распорки определяется местоположением 2-го узла сверху по внутренней ветви стойки, точную отметку уточнить при разработке КМД.

Схема вертикальных связей и распорок по средним стойкам рам

Определение усилий и выбор сечений элементов связевого блока см. лист 10.

Таблица 5

СВОДНАЯ ТАБЛИЦА СЕЧЕНИЙ ЭЛЕМЕНТОВ СВЯЗЕВОГО БЛОКА

Элементы связевого блока

по средним стойкам

по крайним стойкам

по покрытию

Марка

сечение

марка

сечение

марка

сечение

СВ1

Ø20

СВ2

Ø20

СГ1

Ø20

РС1

□100×4

РС2

□100×4

РСЗ

□100×4

РРС1

пояса □l00×4

раскосы □80×4

РРС2

пояса □100×4

раскосы □80×4

РРСЗ

пояса □100×4

раскосы □80×4

ОПРЕДЕЛЕНИЕ УСИЛИЙ В ЭЛЕМЕНТАХ СВЯЗЕВОГО БЛОКА

Усилия в элементах связевого блока определяются в соответствии с документами -042...-045.

Таблица 6



Для средней стойки

Для крайней стойки

Суммарная ветровая нагрузка

QΣw=СеΣ·wKzcp·γf·Агр

Грузовая площадь

Агр= 0.5•15.26•24=183 м2

Грузовая площадь

Агр= 0.5•(9.6+2+0.1•24/2)•(24/2) =76.8 м2

w0=30 CeΣ=1.4 Kzcp=0.65 γf =1.4

QΣw =1.4·30·0.65·1.4·183=6.99 тс

QΣw =1.4·30·0.65·1.4·76.8=2.935тс

Нагрузка в гибкой связи:

Nсв=0.525•Qyc/(cosα•γс)

Qyc=l.l•QΣw/n

γc=0.9

n=2 - количество связевых блоков по длине температурного блока

Вертикальные связи  по средним стойкам

Вертикальные связи по крайним стойкам



Qyc=1.1•6.99/2=3.84 тс

Qyc=1.1•2.935/2=1.61 тс



cosα=6/7.2=0.832

cosα=6/8.34= 0.719



Nсв=0.525•3.84/(0.832•0.9)=2.69 тс

Nсв=0.525•1.61/(0.719•0.9)=1.31 тс

Усилие предварительного натяжения:

Sпн=0.95•Nпред

где Nпред - предельная несущая способность гибкой связи по табл. 2 докум. -044.

По табл. 2 докум. -044 принимаем сечение гибкой связи

Ø20 класса прочности 4.8.,

сталь С255.

Nпред=3.53 тс

Sпн=0.95•3.53=3.35 тс

По табл. 2 докум. -044 принимаем сечение гибкой связи

Ø20 класса прочности 4.8.,

сталь С255.

Nпред=3.53 тс

Sпн=0.95•3.53=3.35 тс

Суммарное вертикальное усилие на стойки в связевом блоке:

ΣNст=Nкод+Nкран+Nw

Nкод - см. докум. -022 и лист 7.

Nкран - см. докум. -023 и лист 7.

ΣNw - см. докум. -045

ΣNw=1.1•Sпнsin α

Nкод=33.39 тс

Nкран=12.25 тс

sin α=4/7.2=0.555

ΣNw=1.1•3.35•0.555=2.045 тс

ΣNст=33.39+12.25+2.045=47.685 тс

Nкод=22.14 тс

Nкран=8.75 тс

sin α=5.8/8.34=0.695

ΣNw=1.1•3.35•0.695=2.56 тс

ΣNст=22.14+8.75+2.56=33.45 тс

Усилие в одноветвевой распорке PC

Nрасп=2.2•Sпнcosα+QficΣ

где QficΣ - суммарная условная сила;

QficΣ=Qfic•√nc, но не менее 2Qfic

Qfic=0.02•ΣNст

nc=4 - количество стоек, примыкающих к связевому блоку

Qfic=0.02•47.685=0.954 тс

QficΣ=0.954•√4=1.91 тс

Nрасп=2.2•3.35•0.832+1.91=8.04 тс

По табл. 1 докум. -044 принимаем сечение распорки PC: □100×4

Qfic=0.02•33.45=0.669 тс

QficΣ=0.669•√4=1.34 тс

Nрасп=2.2•3.35•0.719+1.34=6.64 тс

По табл. 1 докум. -044 принимаем сечение распорки PC: □100×4

Усилие в поясе двухветвевой распорке РРС

Nрасп=0.5(2.2•Sпнcosα+QficΣ)

Nрасп=0.5•(2.2•3.35•0.832+1.91)=4.02 тс

По таблице докум. -043 принимаем сечение распорки РРС:

пояса - □100×4

раскосы - □80×4

Nрасп=0.5•(2.2•3.35•0.719+1.34)=3.32 тс

По таблице докум. -043 принимаем сечение распорки РРС:

пояса - □100×4

раскосы - □80×4

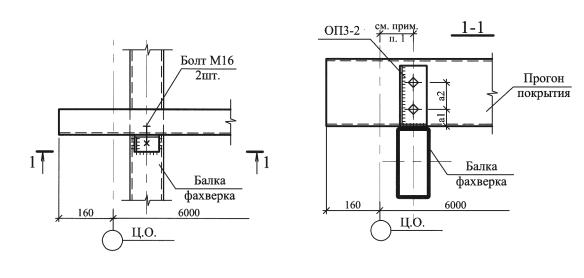

ТОРЦЕВОЙ ФАХВЕРК

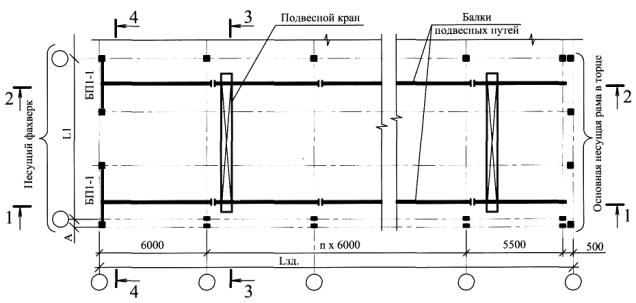

Схема стоек и балок фахверка, распорок, вертикальных связей и балок БШ

1. В соответствии с заданием принята схема с несущим фахверком по оси 21.

2. Проектирование конструкций несущего фахверка выполнено в соответствии с докум. -046...-048.

3. Крановые пути в торце опираются на балки БШ между стойками фахверка.

4. Связевый блок расположен в середине торца здания. При установке ворот в соседнем шаге происходит разрыв линии распорок по стойкам фахверка, поэтому устанавливается дополнительный связевый блок с другой стороны разрыва.

Таблица 7

ОПРЕДЕЛЕНИЕ УСИЛИЙ И ПОДБОР СЕЧЕНИЙ В ЭЛЕМЕНТАХ ТОРЦЕВОГО ФАХВЕРКА

Марка

Маркировка по настоящей серии

Тип элемента

Сечение элемента



Ссылочный документ

СФ1

СФ1.160-1-III

стойка несущего фахверка без крана

гн. □160×240×8

ветровой район II, код вертикальной нагрузки III, при Нсф=14.7 м

докум. -050

СФ2

СФ2.160-1-III

стойка несущего фахверка с краном

гн. □160×240×10

ветровой район II, код вертикальной нагрузки III, при Нсф=14.7 м

докум. -051

БФ1

БФ1.60-III

рядовая балка фахверка

гн. □140×180×5

код вертикальной нагрузки III

докум. -053

5. Сечения элементов связевого блока по фахверку принимаем аналогично сечениям элементов связевого блока по крайним стойкам несущим рам.

Таблица 8

ТАБЛИЦА СЕЧЕНИЙ ЭЛЕМЕНТОВ СВЯЗЕВОГО БЛОКА ФАХВЕРКА

Элементы связевого блока

марка

сечение

СВ3

Ø20

РС4

100×4

ОПРЕДЕЛЕНИЕ НАГРУЗОК НА ФУНДАМЕНТЫ.

На схеме показаны направления усилий с положительными знаками.

1. Сбор нагрузок на фундаменты стоек несущих рам выполнен в соответствии с докум. -020...-024 и представлен в табл. 10. Сводный сбор нагрузок на фундаменты стоек несущих рам представлен в табл. 9.

2. Сбор нагрузок на фундаменты стоек несущего фахверка выполнен в соответствии с докум. -025 и представлен в табл. 11.

Таблица 9

СВОДНАЯ ТАБЛИЦА НАГРУЗОК НА ФУНДАМЕНТЫ СТОЕК НЕСУЩИХ РАМ, тс

Усилие

Рядовой блок

Связевый блок

Температ. шов

Снегов. мешок

Ф1

Ф2

ФЗ

Ф4

Ф5

Ф6

Ф7

Ф8

Суммарное вертикальное усилие ΣN

–31.31

–45.64

–32.87

–48.18

–16.96

–24.74

–15.65

–22.83

Суммарное горизонтальное усилие ΣQx

±9.88



±9.88



±5.34



±4.93



Суммарное горизонтальное усилие ΣQy





±3.55

±4.33









Таблица 10

ТАБЛИЦА СБОРА НАГРУЗОК НА ФУНДАМЕНТЫ НЕСУЩИХ РАМ, тс

Усилие

Рядовой блок

Связевый блок

Температ. шов

Снегов. мешок

Ф1

Ф2

Ф3

Ф4

Ф5

Ф6

Ф7

Ф8

ОПРЕДЕЛЕНИЕ СУММАРНОГО ВЕРТИКАЛЬНОГО УСИЛИЯ ΣN, тс

Nкод - усилие от вертикальных нагрузок:

















для крайних стоек N1код=1.07•N1табл

–22.14



–22.14



–11.99



–11.07



для средних стоек N2код=0.9•N2табл



–33.39



–33.9



–18.10



–16.70

N1табл=20.7 тс, N2табл=37.1 тс

















Nкран - усилие от подвесного крана

Икран=4.86 тс, к=1.8 - для рядовых рам

















Для крайних стоек: ΣNкран=kNкран лев

–8.75



–8.75



–4.74



–4.37



Для средних стоек:

ΣNкран=k•(Nкран лев+ Nкран прав)•0.7



–12.25



–12.25



–6.64



–6.13

Nw - вертикальное усилие в стойке от ветра поперек здания Nw=MΣw/Lзд

–0.42



–0.42



–0.23



–0.21



MΣw=0.575•QΣw•Нзд

QΣw=СеΣ·wKzcp·γf·Aгр

w0=30кгс/м2, СеΣ=1.4, Kzcp=0.65, γf=1.4

Aгр=90.66 м2 (крайняя стойка)

















Nw - вертикальное усилие в стойке связевого блока от ветра вдоль здания.

















Nw=Qyh





–1.56

–2.54









h=5.8 (крайняя ст-ка), h= 4.0 (средняя ст-ка)

Qy=l.l·QΣw/n, n=2

QΣw = CeΣ·w0·Kzcp·γf·Arp

w0=30 кгс/м2, CeΣ=1.4, Kzcp=0.65, γf=1.4

Агр=76.8 м2 (кр. ст-ка), Агр=181.32 м2 (ср. ст-ка)

















Суммарное вертикальное усилие ΣN, тс

–31.31

–45.64

–32.87

–48.18

–16.96

–24.74

–15.65

–22.83

ОПРЕДЕЛЕНИЕ СУММАРНОГО ГОРИЗОНТАЛЬНОГО УСИЛИЯ ΣQx, тс

Qx - усилие от вертикальных нагрузок: для крайних стоек Qx=1.05•Qxтабл

Qxтабл=3.8 тс

±3.99



±3.99



±2.16



±1.99



Qxкран - усилие от действия подвесного крана, k=1.8 Qxкран=2.64 тс

Для крайних стоек: ΣQкран=0.85•kQxкран

±4.04



±4.04



±2.18



±2.02



Qxw – усилие от ветра поперек здания.

Qlxwmax=0.535·QΣw

±1.85



±1.85



±1.00



±0.92



QΣw=CeΣ·wKzcp·γf·Aгр

w0=30 кгс/м2, CeΣ=1.4, Kzcp=0.65, γf=1.4

Aгр=90.66 м2 (крайняя стойка)

















Суммарное горизонтальное усилие ΣQx, тс

±9.88



±9.88



±5.34



±4.93



ОПРЕДЕЛЕНИЕ СУММАРНОГО ГОРИЗОНТАЛЬНОГО УСИЛИЯ ΣQy, тс

Qyкран - усилие от подвесного крана,

k=1.8 Qyкран=±0.5 тс

















Для крайних стоек : ΣQyкран=kQyкран





±0.90











Для средних стоек: ΣQyкран=0.7•k•(Qyкран лев+Qyкран прав)







±1.26









Qyw - усилие от ветра вдоль здания в связевом блоке:

Qyw=1.1•Sпнcosα

Sпн=0.95•Nпред, Nпред=3.53 тс

















cosα=0.719 ( крайняя стойка)





±2.65











cosα=0.832 ( средняя стойка)







±3.07









Суммарное горизонтальное усилие ΣQy, тс





±3.55

±4.33









Схема фундаментов стоек несущего фахверка (по оси 21)

Суммарная ветровая нагрузка на стойки фахверка определяется в соответствии с докум. -025:

- ветер поперек здания

QxΣw=0.25·CeΣ·w0·Kzcp·γf·Нзд·В

w0=30 кгс/м2, CeΣ=1.4, Kzcp=0.65, γf =1.4, принимаем Нзд=14.7+0.15+0.410=15.26 м

QxΣw=0.25·1.4·30·0.65·1.4·15.26·6=0.875 тс

- ветер вдоль здания

QyΣw=CeΣ·w0·Kzcp·γf·Нзд·l

QyΣw=1.4·30·0.65·1.4·15.26·6=3.500 тс

Таблица 11

ТАБЛИЦА СБОРА НАГРУЗОК НА ФУНДАМЕНТЫ СТОЕК НЕСУЩЕГО ФАХВЕРКА

Усилие

Ф10

Ф11

Ф12

Ф13

Ф14

Ф15

Ф16

ОПРЕДЕЛЕНИЕ СУММАРНОГО ВЕРТИКАЛЬНОГО УСИЛИЯ ΣN, тс

Nкод - вертикальная нагрузка от покрытия

Nкод=0.5•qкод•В•l; qкод=240 кгс/м2

–4.32

–4.32

–4.32

–4.32

–4.32

–4.32

–4.32

Nст - вертикальная нагрузка от стены и цоколя

Nст=qстенhстенl+qцокhцокl

qстен=50 кгс/м2, qцок=750 кгс/м2, hцок=0.6 м

–6.20

–6.74

–6.92

–7.10

–7.28

–7.10

–6.20

Nкр - вертикальная нагрузка от действия крана

NкрNкран•(lа)/l; а=4.5 м

Nкран=4.86 тс, k=1.2 - для торцевых рам

Для стойки по оси Б:

ΣNкран=k•(Nкран лев+Nкран прав)•0.7

Для остальных крановых стоек: ΣNкран=kNкран лев

–1.46



–2.04

–1.46



–1.46



Nw - вертикальная нагрузка от ветра поперек здания (вдоль оси X в связевом блоке)

Nw=QxΣw•Нзд/l







–2.23

–2.23





Суммарное вертикальное усилие ΣN

–11.98

-11.06

-13.28

-15.11

-13.83

-12.88

-10.52

ОПРЕДЕЛЕНИЕ СУММАРНОГО ГОРИЗОНТАЛЬНОГО УСИЛИЯ ΣQx, тс

Qx - горизонтальная нагрузка от ветра вдоль оси X:















для стойки в связевом блоке

Qx=1.1•Sпнcosα

Sпн=3.35 т, cosα=6/7.75=0.775







±2.86

±2.86





для крайней стойки Qx = QxΣw

±0.88











±0.88

Суммарное горизонтальное усилие ΣQx

±0.88





±2.86

±2.86



±0.88

ОПРЕДЕЛЕНИЕ СУММАРНОГО ГОРИЗОНТАЛЬНОГО УСИЛИЯ ΣQy, тс

Qy -горизонтальная нагрузка от ветра вдоль оси Y: Qy=0.5•QyΣw

±1.75

±1.75

±1.75

±1.75

±1.75

±1.75

±1.75

ОПРЕДЕЛЕНИЕ МОМЕНТА Мх, тм

Мх - опрокидывающий момент, возникающий от действия ветра вдоль оси Y:

Мх=0.125•QyΣ•Нзд

±6.67

±6.67

±6.67

±6.67

±6.67

±6.67

+6.67

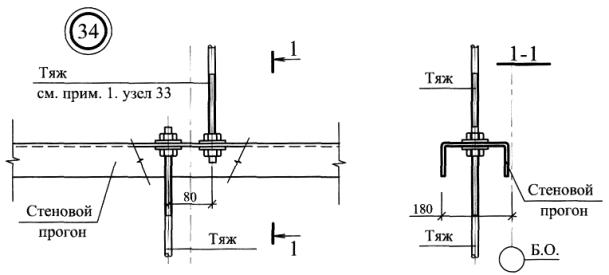

СТЕНОВЫЕ ПРОГОНЫ

Определение усилий и подбор сечений стеновых прогонов см. следующий лист.



Схема стеновых прогонов в осях 1-21, 21-1

Фасад А-Г

Схема стеновых прогонов в осях А-Г

1. Расстановка стеновых прогонов производится в соответствии с заданными фасадами. Максимальный шаг прогонов по высоте принимается в соответствии с проектом по шифру 172 КМ5.

2. Сечения стеновых прогонов принимаются в зависимости от расчетного ветрового давления и расчетной вертикальной нагрузки в соответствии с докум. -062...-064.

Таблица 12

ОПРЕДЕЛЕНИЕ УСИЛИЙ И ПОДБОР СЕЧЕНИЙ СТЕНОВЫХ ПРОГОНОВ

Марка

Местоположение

Расчетное ветровое давление

Р,

кгс/м

Расчетная вертикальная нагрузка

Q,

кгс/м

Сечение элемента





P=w0kcγfhw

w=30 кгс/м2, с=1.4

k=0.55, γf=1.4



Q=q св•hс

Ql ст=50 кгс/м2 - вес стены,

см. докум. -062

q2 ст=5 кгс/м2- вес стенового прогона.





ПС2

Фасад 1-21

(21-1)

отм.+7.500

hw=3.5/2+3.5/2=3.5 м -

для рядового прогона

113

hc=3.5/2+3.5/2=3.5 м - для рядового прогона Q=5•3.5=18 кгс/м

18

гн.[160×80×5

ПС1

отм.+4.000

hw=l.8/2+3.5/2=2.65 м -

для надоконного прогона

85.7

hc=11.0-4.0=7.0 м - для надоконного прогона

Q=50•7.0=350 кгс/м

350

гн.□160×5

ПС2

Фасад А-Г отм.+4.200

hw=3.6/2+3.6/2=3.60 м -

для рядового прогона

116

hс=3.6/2+3.6/2=3.60 м - для рядового прогона

Q=5•3.6=18 кгс/м

18

гн.[160×80×5

ПС1

отм.+7.800

hw=3.6/2+3.2/2=3.40 м -

для стыкового прогона

110

hс =14.7–7.8=6.90 м - для стыкового прогона

Q=50•6.9=345 кгс/м

345

гн.□160×5

ПС2

отм.+11.000

hw=3.7/2+3.2/2=3.45 м -

для рядового прогона

112

hс=3.7/2+3.2/2=3.45 м - для рядового прогона

Q=5•3.45=18 кгс/м

18

гн.[160×80×5

ПСЗ

отм.+4.200

hw=4.2/2+3.6/2=3.9 м -

для надворотного прогона

126

hс=7.8–4.2=3.6 м - для надворотного прогона

Q=50•3.6=180 кгс/м

180

гн.□160×5

(унификация)

ПЦ1

отм.+0.600

В соответствии с проектом по шифру 172 КМ5.

гн.[160×80×4

ПУТИ ПОДВЕСНОГО ТРАНСПОРТА

1. Схемы путей подвесного транспорта выполнены в соответствии с докум. -055 ...-058.

2. Сечения элементов для крепления путей подвесного транспорта см. лист 18.

Таблица 13

Грузоподъемность крана

Марки элементов для крепления путей подвесного транспорта

Балки

подвесных путей

БП1

БП2

П1

П2

Сечение

Сталь

Сечение

Сталь

Сечение

Сталь

Сечение

Сталь

Сечение

Сталь

Q=3.2 т

[30

С255

гн. □140×4

С255

гн. □100×4

С255

гн. □100×4

С255

I 36M

С345

Таблица 14

ДАННЫЕ ДЛЯ УЗЛОВ КРЕПЛЕНИЯ ПОДВЕСНЫХ ПУТЕЙ

Грузо-подъемность крана

Толщина пластины

tпл, мм

Болт диаметр d1, мм

ГОСТ 15589-70

Болт диаметр d2, мм

ГОСТ 15589-70

Шпилька диаметр d3, мм

Класс

прочности

Q=3.2 т

22

20

24

20

5.8

1. Узлы крепления элементов путей подвесного транспорта выполнить в соответствии с документами -151...-158.

2. Допускается применять болты по ГОСТ 15591-70*, ГОСТ 7796-70* и назначать по табл. 57 СНиП II-23-81* применительно к конструкциям, не рассчитываемым на выносливость.

3. Гайки применять по ГОСТ 5915-70.

1.420.3-36.03.0-1-001
ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТО180.*, 1РТО210.*

Пролет 18 м

Таблица 1

КОД РАМЫ

Осевая привязка,

А, мм

Размеры рамы, м

Размеры крана, м

L

Н

Нр

Нс

С

d

Lкр

Lk, max

1РТО180.48-*

0

18.0

4.8

1.5

1.5

0.3

3.0

≤12.0

1.2

250

12.0

1.5

1РТО180.60-*

0

18.0

6.0

1.5

1.5

0.3

3.0

≤12.0

1.2

250

12.0

1.5

1РТО180.72-*

0

18.0

7.2

1.5

1.5

0.3

3.0

≤12.0

1.2

250

12.0

1.5

1РТО180.84-*

0

18.0

8.4

1.5

1.5

0.3

3.0

≤12.0

1.2

250

12.0

1.5

Пролет 21 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

Н

Нр

Нc

С

d

Lкр

Lk, max

1РТО210.60-*

21.0

6.0

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТО210.72-*

21.0

7.2

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТО210.84-*

21.0

8.4

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТО210.96-*

21.0

9.6

1.5

1.5

0.3

3.0

≤15.0

1.5

1. Трубчатые рамы с указанными габаритами могут применяться в зданиях без кранов или с подвесными кранами. При наличии кранов следует руководствоваться данными по привязке стоек рам и параметрами кранов, указанными в таблицах 1,2.

2. Lk max уточнить в соответствии с табл. 1, документ 056.

3. Принцип маркировки рам см. документ 01ПЗ.

1.420.3-36.03.0-1-002
ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТО240.*, 1РТО300.*

Пролет 24 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

Н

Нр

Нс

С

d

Lкр

Lk, max

1РТО240.60-*

24.0

6.0

1.5

1.5

0.3

3.0

≤15

1.5

1РТО240.72-*

24.0

7.2

1.5

1.5

0.3

3.0

≤15

1.5

1РТО240.84-*

24.0

8.4

1.5

1.5

0.3

3.0

≤15

1.5

1РТО240.96-*

24.0

9.6

1.5

1.5

0.3

3.0

≤15

1.5

Примечания см. документ –001.


Пролет 30 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

H

Нр

Нc

С

d

Lкр

Lk, max

1РТО300.60-*

30.0

6.0

1.5

1.5

0.3

3.0

≤15

1.5

1РТО300.72-*

30.0

7.2

1.5

1.5

0.3

3.0

≤15

1.5

1РТО300.84-*

30.0

8.4

1.5

1.5

0.3

3.0

≤15

1.5

1РТО300.96-*

30.0

9.6

1.5

1.5

0.3

3.0

≤15

1.5

1.420.3-36.03.0-1-003
ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТО180.*, 2РТО210.*

Пролет 18 м

Таблица 1

КОД РАМЫ

Осевая привязка, А, мм

Размеры рамы, м

Размеры крана, м

L

Н

Нр

Нc

С

d

Lкр

Lk, max

2РТО180.48-*

0

18.0

4.8

1.5

1.5

0.3

1.5

≤12.0

1.2

250

12.0

1.5

2РТО180.60-*

0

18.0

6.0

1.5

1.5

0.3

1.5

≤12.0

1.2

250

12.0

1.5

2РТО180.72-*

0

18.0

7.2

1.5

1.5

0.3

1.5

≤12.0

1.2

250

12.0

1.5

2РТО180.84-*

0

18.0

8.4

1.5

1.5

0.3

1.5

≤12.0

1.2

250

12.0

1.5

Пролет 21 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

Н

Нр

Нc

С

d

Lкр

Lk, max

2РТО210.60-*

21.0

6.0

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТО210.72-*

21.0

7.2

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТО210.84-*

21.0

8.4

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТО210.96-*

21.0

9.6

1.5

1.5

0.3

1.5

≤15.0

1.5

Примечания см. документ –001.

1.420.3-36.03.0-1-004
ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТО240.*, 2РТО300.*

Пролет 24 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

Н

Нр

Нc

С

d

Lкр

Lk, max

2РТО240.60-*

24.0

6.0

1.5

1.5

0.3

1.5

≤15

1.5

2РТО240.72-*

24.0

7.2

1.5

1.5

0.3

1.5

≤15

1.5

2РТО240.84-*

24.0

8.4

1.5

1.5

0.3

1.5

≤15

1.5

2РТО240.96-*

24.0

9.6

1.5

1.5

0.3

1.5

≤15

1.5

Пролет 30 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

Н

Нр

Нc

С

d

Lкр

Lk, max

2РТО300.60-*

30.0

6.0

1.5

1.5

0.3

1.5

≤15

1.5

2РТО300.72-*

30.0

7.2

1.5

1.5

0.3

1.5

≤15

1.5

2РТО300.84-*

30.0

8.4

1.5

1.5

0.3

1.5

≤15

1.5

2РТО300.96-*

30.0

9.6

1.5

1.5

0.3

1.5

≤15

1.5

Примечания см. документ –001.

1.420.3-36.03.0-1-005
ГАБАРИТНЫЕ СХЕМЫ РАМ 3РТО150.*

Пролет 15 м

КОД РАМЫ

Осевая привязка, А, мм

Размеры рамы, м

Размеры крана, м

L

Н

Нр

Нc

с

d

Lкр

Lk, max

3РТ0150.48-*

0

15.0

4.8

1.0

1.0

0.25

1.5

≤9.0

1.5

250

12.0

0.6

3РТО150.60-*

0

15.0

6.0

1.0

1.0

0.25

1.5

≤9.0

1.5

250

12.0

0.6

3РТО150.72-*

0

15.0

7.2

1.0

1.0

0.25

1.5

≤9.0

1.5

250

12.0

0.6

1. Трубчатые рамы с указанными габаритами могут применяться в зданиях без кранов или с подвесными кранами. При наличии кранов следует руководствоваться данными по осевой привязке стоек рам и параметрами кранов, указанными в таблице.

2. Lk max уточнить в соответствии с таблицей 1 документ -056.

3. Принцип маркировки рам см. документ -01ПЗ.

1.420.3-36.03.0-1-006

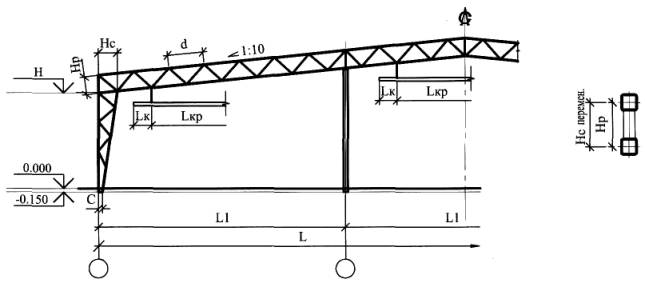

ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ2
×180.*, 1РТМ3×180.*

Пролет 2×18 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр

Lk, max

1РТМ2×180.48-*

36.0

18.0

4.8

1.5

1.5

0.25

3.0

≤12.0

1.5

1РТМ2×180.60-*

36.0

18.0

6.0

1.5

1.5

0.3

3.0

≤12.0

1.5

1РТМ2×180.72-*

36.0

18.0

7.2

1.5

1.5

0.3

3.0

≤12.0

1.5

1РТМ2×180.84-*

36.0

18.0

8.4

1.5

1.5

0.3

3.0

≤12.0

1.5

Пролет 3×18 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр, max

Lk, max

1РТМ3×180.48-*

54.0

18.0

4.8

1.5

1.5

0.25

3.0

≤12.0

1.5

1РТМ3×180.60-*

54.0

18.0

6.0

1.5

1.5

0.3

3.0

≤12.0

1.5

1РТМ3×180.72-*

54.0

18.0

7.2

1.5

1.5

0.3

3.0

≤12.0

1.5

1РТМ3×180.84-*

54.0

18.0

8.4

1.5

1.5

0.3

3.0

≤12.0

1.5

1. Трубчатые рамы с указанными габаритами могут применяться в зданиях без кранов или с подвесными кранами.

2. Принципы маркировки рам см. документ -01ПЗ.

1.420.3-36.03.0-1-007
ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ4×180.*, 1РТМ5×180.*

Пролет 4×18 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Hp

Нc

С

d

Lкр, max

Lk, max

1РТМ4×180.48-*

72.0

18.0

4.8

1.5

1.5

0.3

3.0

≤12.0

1.5

1РТМ4×180.60-*

72.0

18.0

6.0

1.5

1.5

0.3

3.0

≤12.0

1.5

1РТМ4×180.72-*

72.0

18.0

7.2

1.5

1.5

0.3

3.0

≤12.0

1.5

1РТМ4×180.84-*

72.0

18.0

8.4

1.5

1.5

0.3

3.0

≤12.0

1.5

Пролет 5×18 м


Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр, max

Lk, max

1РТМ5×180.48-*

90.0

18.0

4.8

1.5

1.5

0.3

3.0

≤12.0

1.5

1РТМ5×180.60-*

90.0

18.0

6.0

1.5

1.5

0.3

3.0

≤12.0

1.5

1РТМ5×180.72-*

90.0

18.0

7.2

1.5

1.5

0.3

3.0

≤12.0

1.5

1РТМ5×180.84-*

90.0

18.0

8.4

1.5

1.5

0.3

3.0

≤12.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-008
ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ2×210.*, 1РТМ3×210.*

Пролет 2×21 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр

Lk, max

1РТМ2×210.60-*

42.0

21.0

6.0

1.5

1.5

0.3

3.0

l5.0

1.5

1РТМ2×210.72-*

42.0

21.0

7.2

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ2×210.84-*

42.0

21.0

8.4

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ2×210.96-*

42.0

21.0

9.6

1.5

1.5

0.3

3.0

≤15.0

1.5

Пролет 3×21 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

H

Нр

Нc

С

d

Lкр

Lk, max

1РТМ3×210.60-*

63.0

21.0

6.0

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ3×210.72-*

63.0

21.0

7.2

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ3×210.84-*

63.0

21.0

8.4

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ3×210.96-*

63.0

21.0

9.6

1.5

1.5

0.3

3.0

≤15.0

1.5

Трубчатые рамы с указанными габаритами могут применяться в зданиях без кранов или с подвесными кранами.

1.420.3-36.03.0-1-009
ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ4×210.*

Пролет 4×21 м

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр

Lk, max

1РТМ4×210.60-*

84.0

21.0

6.0

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ4×210.72-*

84.0

21.0

7.2

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ4×210.84-*

84.0

21.0

8.4

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ4×210.96-*

84.0

21.0

9.6

1.5

1.5

0.3

3.0

l5.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-010
ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ2×240.*, 1РТМ3×240.*

Пролет 2×24 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр

Lk, max

1РТМ2×240.60-*

48.0

24.0

6.0

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ2×240.72-*

48.0

24.0

7.2

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ2×240.84-*

48.0

24.0

8.4

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ2×240.96-*

48.0

24.0

9.6

1.5

1.5

0.3

3.0

≤15.0

1.5

Пролет 3×24 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lkp, max

Lk, max

1РТМ3×240.60-*

72.0

24.0

6.0

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ3×240.72-*

72.0

24.0

7.2

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ3×240.84-*

72.0

24.0

8.4

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ3×240.96-*

72.0

24.0

9.6

1.5

1.5

0.3

3.0

≤15.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-011
ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ4×240.*

Пролет 4×24 м



КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр, max

Lk, max

1РТМ4×240.60-*

96.0

24.0

6.0

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ4×240.72-*

96.0

24.0

7.2

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ4×240.84-*

96.0

24.0

8.4

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ4×240.96-*

96.0

24.0

9.6

1.5

1.5

0.3

3.0

l5.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-012
ГАБАРИТНЫЕ СХЕМЫ РАМ 1РТМ2×300.*, 1РТМ3×300.*

Пролет 2×30 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр

Lk, max

1РТМ2×300.60-*

60.0

30.0

6.0

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ2×300.72-*

60.0

30.0

7.2

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ2×300.84-*

60.0

30.0

8.4

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ2×300.96-*

60.0

30.0

9.6

1.5

1.5

0.3

3.0

≤15.0

1.5

Пролет 3×30 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

H

Нр

Нc

С

d

Lкр

Lk, max

1РТМ3×300.60-*

90.0

30.0

6.0

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ3×300.72-*

90.0

30.0

7.2

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ3×300.84-*

90.0

30.0

8.4

1.5

1.5

0.3

3.0

≤15.0

1.5

1РТМ3×300.96-*

90.0

30.0

9.6

1.5

1.5

0.3

3.0

≤15.0

1.5

Трубчатые рамы с указанными габаритами могут применяться в зданиях без кранов или с подвесными кранами.

1.420.3-36.03.0-1-013
ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ2×180.*, 2РТМ3×180.*

Пролет 2×18 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр

Lk, max

2РТМ2×180.48-*

36.0

18.0

4.8

1.5

1.5

0.3

1.5

≤12.0

1.5

2РТМ2×180.60-*

36.0

18.0

6.0

1.5

1.5

0.3

1.5

≤12.0

1.5

2РТМ2×180.72-*

36.0

18.0

7.2

1.5

1.5

0.3

1.5

≤12.0

1.5

2РТМ2×180.84-*

36.0

18.0

8.4

1.5

1.5

0.3

1.5

≤12.0

1.5

Пролет 3×18 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Hp

Нc

С

d

Lкр, max

Lk, max

2РТМ3×180.48-*

54.0

18.0

4.8

1.5

1.5

0.3

1.5

≤12.0

1.5

2РТМ3×180.60-*

54.0

18.0

6.0

1.5

1.5

0.3

1.5

≤12.0

1.5

2РТМ3×180.72-*

54.0

18.0

7.2

1.5

1.5

0.3

1.5

≤12.0

1.5

2РТМ3×180.84-*

54.0

18.0

8.4

1.5

1.5

0.3

1.5

≤12.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-014
ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ4×180.*, 2РТМ5×180.*

Пролет 4×18 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр, max

Lk, max

2РТМ4×180.48-*

72.0

18.0

4.8

1.5

1.5

0.3

1.5

≤l2.0

1.5

2РТМ4×180.60-*

72.0

18.0

6.0

1.5

1.5

0.3

1.5

≤12.0

1.5

2РТМ4×180.72-*

72.0

18.0

7.2

1.5

1.5

0.3

1.5

≤12.0

1.5

2РТМ4×180.84-*

72.0

18.0

8.4

1.5

1.5

0.3

1.5

l2.0

1.5

Пролет 5×18 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр, max

Lk, max

2РТМ5×180.48-*

90.0

18.0

4.8

1.5

1.5

0.3

1.5

≤12.0

1.5

2РТМ5×180.60-*

90.0

18.0

6.0

1.5

1.5

0.3

1.5

≤l2.0

1.5

2РТМ5×180.72-*

90.0

18.0

7.2

1.5

1.5

0.3

1.5

l2.0

1.5

2РТМ5×180.84-*

90.0

18.0

8.4

1.5

1.5

0.3

1.5

≤12.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-015
ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ2×210.*, 2РТМ3×210.*

Пролет 2×21 м.

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр

Lk, max

2РТМ2×210.60-*

42.0

21.0

6.0

1.5

1.5

0.3

1.5

<15.0

1.5

2РТМ2×210.72-*

42.0

21.0

7.2

1.5

1.5

0.3

1.5

<15.0

1.5

2РТМ2×210.72-*

42.0

21.0

8.4

1.5

1.5

0.3

1.5

<15.0

1.5

2РТМ2×210.84-*

42.0

21.0

9.6

1.5

1.5

0.3

1.5

<15.0

1.5

Пролет 3×21 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нс

С

d

Lкр

Lk, max

2РТМ3×210.60-*

63.0

21.0

6.0

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ3×210.72-*

63.0

21.0

7.2

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ3×210.72-*

63.0

21.0

8.4

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ3×210.84-*

63.0

21.0

9.6

1.5

1.5

0.3

1.5

≤15.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-016
ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ4×210.*

Пролет 4×21 м

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкp

Lk, max

2РТМ4×210.60-*

84.0

21.0

6.0

1.5

1.5

0.3

1.5

l5.0

1.5

2РТМ4×210.72-*

84.0

21.0

7.2

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ4×210.84-*

84.0

21.0

8.4

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ4×210.96-*

84.0

21.0

9.6

1.5

1.5

0.3

1.5

≤15.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-017
ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ2×240.*, 2РТМ3×240.*

Пролет 2×24 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр

Lk, max

2РТМ2×240.60-*

48.0

24.0

6.0

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ2×240.72-*

48.0

24.0

7.2

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ2×240.84-*

48.0

24.0

8.4

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ2×240.96-*

48.0

24.0

9.6

1.5

1.5

0.3

1.5

≤15.0

1.5

Пролет 3×24 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр, max

Lk, max

2РТМ3×240.60-*

72.0

24.0

6.0

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ3×240.72-*

72.0

24.0

7.2

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ3×240.84-*

72.0

24.0

8.4

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ3×240.96-*

72.0

24.0

9.6

1.5

1.5

0.3

1.5

≤15.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-018
ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ4×240.*

Пролет 4×24 м

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

Н

Нр

Нc

С

d

Lкр, max

Lk, max

2РТМ4×240.60-*

96.0

24.0

6.0

1.5

1.5

0.3

1.5

≤l5.0

1.5

2РТМ4×240.72-*

96.0

24.0

7.2

1.5

1.5

0.3

1.5

≤l5.0

1.5

2РТМ4×240.84-*

96.0

24.0

8.4

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ4×240.96-*

96.0

24.0

9.6

1.5

1.5

0.3

1.5

≤15.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-019
ГАБАРИТНЫЕ СХЕМЫ РАМ 2РТМ2×300.*, 2РТМ3×300.*

Пролет 2×30 м

Таблица 1

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

H

Нр

Нc

С

d

Lкр

Lk, max

2РТМ2×300.60-*

60.0

30.0

6.0

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ2×300.72-*

60.0

30.0

7.2

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ2×300.84-*

60.0

30.0

8.4

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ2×300.96-*

60.0

30.0

9.6

1.5

1.5

0.3

1.5

≤15.0

1.5

Пролет 3×30 м

Таблица 2

КОД РАМЫ

Размеры рамы, м

Размеры крана, м

L

L1

H

Нр

Нc

С

d

Lкр

Lk, max

2РТМ3×300.60-*

90.0

30.0

6.0

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ3×300.72-*

90.0

30.0

7.2

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ3×300.84-*

90.0

30.0

8.4

1.5

1.5

0.3

1.5

≤15.0

1.5

2РТМ3×300.96-*

90.0

30.0

9.6

1.5

1.5

0.3

1.5

≤15.0

1.5

Примечания см. документ –006.

1.420.3-36.03.0-1-020
ОПРЕДЕЛЕНИЕ НАГРУЗОК НА ФУНДАМЕНТЫ РАМ. ОСНОВНЫЕ ПОЛОЖЕНИЯ

Нагрузки на фундаменты определяются как сумма постоянных, длительных и кратковременных нагрузок.

Суммарная вертикальная нагрузка:

ΣN=Nкод+Nкран+Nw

(1)

Суммарная горизонтальная нагрузка по оси X:

ΣQx=Qx+Qxкран+Qxw

(2)

Суммарная горизонтальная нагрузка по оси Y:

ΣQy=Qyкран+Qyw

(3)

где NкодQx

– усилия от вертикальных нагрузок, которые включают в себя постоянные, снеговые и технологические нагрузки от коммуникаций, определяются по таблицам докум. -021, - 022;

NкранQxкранQyкран

– усилия от действия крана, определяются по таблице см. докум. -023;

Nw, Qxw, Qyw

– усилия от ветра (вдоль или поперек здания) определяются в зависимости от ветрового района, конфигурации и габаритов здания по формулам, приведенным в докум. -024.

Расчет фундаментов следует выполнять с учетом наиболее неблагоприятных сочетаний нагрузок. Эти сочетания устанавливаются из анализа реальных вариантов одновременного действия различных нагрузок. При учете сочетаний следует вводить коэффициенты сочетаний в соответствии со СНиП 2.01.07-85* "Нагрузки и воздействия".

Допускается корректировка усилий, действующих на фундаменты, по следующим формулам:

(4)

(5)

(6)

где NфактQxфактQy факт

– фактическое усилие на фундамент;

ΣN, ΣQx, ΣQy

– суммарные усилия на фундамент, определенные в соответствии с кодом вертикальной нагрузки;

qфaкт

– фактическая вертикальная нагрузка, кгс/м2;

qкод

– унифицированная вертикальная нагрузка, см. табл. 3 докум. -01ПЗ, кгс/м2

1.420.3-36.03.0-1-021
НАГРУЗКИ НА ФУНДАМЕНТЫ ОДНОПРОЛЕТНЫХ РАМ ОТ ВЕРТИКАЛЬНЫХ НАГРУЗОК

Таблица 1

РАСЧЕТНЫЕ УСИЛИЯ НА ФУНДАМЕНТЫ ОДНОПРОЛЕТНЫХ РАМ ОТ ВЕРТИКАЛЬНЫХ НАГРУЗОК, тс

Пролет рамы L, м

Отметка Н, м

Код вертикальной нагрузки

I

II

III

IV

V

VI

N

Qx

N

Qx

N

Qx

N

Qx

N

Qx

N

Qx

15

4.8; 6.0

9.24

2.13

11.09

2.56

13.04

3.39

16.94

4.40

19.93

5.54

24.60

6.84

7.2

9.80

1.35

11.76

1.62

13.56

2.19

17.61

2.85

20.46

3.62

25.26

4.47

18

4.8; 6.0

10.55

2.87

12.66

3.45

15.15

4.60

19.68

5.97

23.38

7.64

28.86

9.43

7.2; 8.4

11.65

1.79

13.98

2.15

16.17

2.87

21.00

3.73

24.45

4.67

30.18

5.77

21

6.0; 7.2

12.31

3.48

14.78

4.18

17.69

5.66

22.97

7.35

27.52

9.23

33.97

11.40

8.4; 9.6

13.42

2.30

16.11

2.76

18.71

3.85

24.30

5.00

28.36

6.27

35.01

7.74

24

6.0; 7.2

13.69

4.73

16.43

5.68

19.55

7.55

25.39

9.80

30.80

12.18

38.03

15.04

8.4; 9.6

14.74

3.27

17.69

3.92

20.83

5.19

27.05

6.75

31.82

8.46

39.29

10.45

30

6.0; 7.2

16.24

7.31

19.50

8.78

24.03

11.66

31.21

15.14

37.67

18.99

46.51

23.44

8.4; 9.6

17.17

5.11

20.61

6.13

24.49

8.32

31.80

10.80

38.56

13.54

47.61

16.72

1. Вертикальные нагрузки включают постоянные (каркас, ограждающие конструкции кровли и стен, кроме цоколя), снеговые и дополнительные нагрузки (освещение, сигнализация и электрокабели с суммарным нормативным значением 8 кгс/м2). Нагрузки от цоколя определяются индивидуально в зависимости от принятого типа цоколя.

2. Нагрузки на фундаменты от снега определяются путем умножения усилий N, Qx из табл. 1 на коэффициент kснег из табл. 2.

Таблица 2

ОТНОСИТЕЛЬНАЯ ДОЛЯ РАСЧЕТНОЙ СНЕГОВОЙ НАГРУЗКИ

Коэффициент перехода к снеговой нагрузке

Код вертикальной нагрузки

I

II

III

IV

V

VI

kснег

0.45

0.55

0.58

0.67

0.72

0.73

1.420.3-36.03.0-1-022
НАГРУЗКИ НА ФУНДАМЕНТЫ МНОГОПРОЛЕТНЫХ РАМ ОТ ВЕРТИКАЛЬНЫХ НАГРУЗОК

РАСЧЕТНЫЕ УСИЛИЯ НА ФУНДАМЕНТЫ ДВУХПРОЛЕТНЫХ РАМ ОТ ВЕРТИКАЛЬНЫХ НАГРУЗОК, тс

Пролет рамы L, м

Отметка Н, м

Код вертикальной нагрузки

I

II

III

IV

V

VI

N1

N2

Qx

N1

N2

Qx

N1

N2

Qx

N1

N2

Qx

N1

N2

Qx

N1

N2

Qx

18

4.8; 6.0

10.8

16.8

2.1

12.4

20.2

2.5

15.6

26.8
