ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ РЕКОМЕНДАЦИИ МДС 31-8.2002 Москва 2002 Рекомендованы к изданию решением Секции строительных конструкций зданий Научно-технического совета ОАО «ЦНИИпромзданий» 10 июля 2002 г. Рекомендации содержат сведения о современных конструкциях фонарей со светопропускающими элементами из стекла и полимерных материалов, предназначенных для устройства естественного освещения помещений зданий и сооружений. В Рекомендациях изложены основные требования к фонарям - по конструктивному решению, сопротивлению теплопередаче, воздухопроницанию, несущей способности, атмосферостойкости и др. Приведена методика выбора и расчета конструкций фонарей в соответствии с требованиями действующих нормативных документов. Рассмотрены вопросы монтажа и эксплуатации фонарей. Рекомендации предназначены для архитекторов, инженерно-технических работников проектных и строительных организаций, работников служб эксплуатации зданий, студентов строительных высших и средних учебных заведений. Разработаны ОАО «ЦНИИпромзданий» (кандидаты техн. наук Ю. П. Александров и Ф. Л. Шехтер). СОДЕРЖАНИЕ ПРЕДИСЛОВИЕСовременные строительные нормы и правила предъявляют высокие требования к микроклимату в помещениях зданий и сооружений. Уровень освещенности, температура, влажность, скорость движения воздуха и другие характеристики микроклимата имеют важное значение для жизнедеятельности людей и существенно влияют на производительность труда. Светопрозрачные конструкции являются важным фактором в решении вопросов объемно-планировочного решения зданий и формировании микроклимата в помещениях. В последнее время появилось много новых видов конструкций верхнего света, которые позволяют рационально решать проблему устройства естественного освещения помещений зданий различного назначения, имеющих большую протяженность по длине и ширине. Техническая целесообразность и экономическая эффективность новых видов светопрозрачных конструкций в значительной степени зависят от правильного их применения и учета специфических свойств. Внесенные в 1998 г. Госстроем России в действующие строительные нормы и правила по строительной теплотехнике дополнения и изменения значительно повысили требования к теплотехническим характеристикам светопрозрачных конструкций. В связи с этим при устройстве фонарей стали более широко использовать эффективные виды светопропускающих элементов из стеклопакетов и полимерных материалов. Настоящие Рекомендации содержат основные правила проектирования и устройства различных видов конструкций верхнего света - зенитных и светоаэрационных фонарей, включая вопросы теплотехнических, светотехнических и прочностных расчетов конструкций. Авторы надеются, что Рекомендации помогут архитекторам и инженерно-техническим работникам проектных и строительных организаций, сотрудникам предприятий-производителей в решении вопросов рационального выбора конструктивного решения фонарей во вновь строящихся и реконструируемых зданиях. 1. ОБЩИЕ ПОЛОЖЕНИЯ1.1. Рекомендации распространяются на проектирование и устройство светопрозрачных конструкций верхнего света (далее - фонари), предназначенных для устройства естественного освещения и вентиляции помещений вновь строящихся и реконструируемых общественных, жилых и производственных зданий и сооружений. 1.2. При проектировании и устройстве фонарей наряду с настоящими Рекомендациями следует руководствоваться действующими нормативными документами по строительству и эксплуатации зданий и сооружений, технике безопасности, производственной санитарии, пожаро- и взрывобезопасности и другими документами, учитывающими особенности размещаемых в здании организаций и производств. 1.3. Для устройства верхнего естественного освещения помещений зданий применяют фонари зенитные и прямоугольные светоаэрационные. 1.4. Зенитные фонари рекомендуется применять для устройства естественного освещения помещений общественных зданий, мансардных этажей жилых зданий, а также помещений производственных зданий с сухим и нормальным температурно-влажностным режимом и избытками явного тепла, не превышающими 23 Вт/м3. 1.5. Для устройства естественного освещения помещений производственных зданий с избытками явного тепла от 23 до 50 Вт/м3, к которым не предъявляются специальные требования к чистоте воздуха, следует применять светоаэрационные фонари. 1.6. При проектировании верхнего естественного освещения помещений зданий, производственные процессы в которых сопровождаются избытками явного тепла более 50 Вт/м3 и интенсивным выделением пыли и газов, рекомендуется применять фонари с функциональным разделением по конструктивному решению на световые и аэрационные. 2. НОРМАТИВНЫЕ ССЫЛКИВ настоящих Рекомендациях даны ссылки на следующие стандарты, СНиП и проектную документацию: ГОСТ 111-2001 «Стекло листовое. Технические условия» ГОСТ 2715-75* «Сетки металлические проволочные. Типы, основные параметры и размеры» ГОСТ 2889-80 «Мастика битумная кровельная горячая. Технические условия» ГОСТ 4640-93* «Вата минеральная. Технические условия» ГОСТ 5533-86 «Стекло листовое узорчатое. Технические условия» ГОСТ 7481-78 «Стекло армированное листовое. Технические условия» ГОСТ 8278-83* «Швеллеры стальные гнутые равнополочные. Сортамент» ГОСТ 8282-83* «Профили стальные гнутые С-образные равнополочные. Сортамент» ГОСТ 9573-96 «Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия» ГОСТ 14918-80* «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 15588-86 «Плиты пенополистирольные. Технические условия» ГОСТ 17622-72* Е «Стекло органическое техническое. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 19903-74* «Прокат листовой горячекатаный. Сортамент» ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 20916-87 «Плиты теплоизоляционные из пенопласта на основе резольных фенолформальдегидных смол. Технические условия» ГОСТ 22160-76 «Купола из органического стекла двухслойные. Технические условия» ГОСТ 24866-99 «Стеклопакеты клееные строительного назначения. Технические условия» ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Классификация и общие технические требования» ГОСТ 30245-94 «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия» ГОСТ 30698-2000 «Стекло закаленное строительное. Технические условия» ГОСТ 30773-2000 «Стекло с низкоэмиссионным твердым покрытием. Технические условия» ГОСТ 30778-2001 «Прокладки уплотняющие из эластомерных материалов для оконных и дверных блоков» ГОСТ Р 51136-98 «Стекло защитное многослойное. Общие технические условия» СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.06-85 «Алюминиевые конструкции» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование» СНиП 2.08.01-89* «Жилые здания» СНиП 2.08.02-89* «Общественные здания и сооружения» СНиП II-3-79* (изд. 1998 г.) «Строительная теплотехника» СНиП II-4-79* «Естественное и искусственное освещение» СНиП II-23-81* «Стальные конструкции» СНиП II-25-80* «Деревянные конструкции» СНиП II-26-76 «Кровли» СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» СНиП 23-01-99 «Строительная климатология» СНиП 23-05-95 «Естественное и искусственное освещение» СНиП 31.03-2001 «Производственные здания» МГСН 2.06-99 «Естественное, искусственное и совмещенное освещение» 1.464.2-18 «Фонари зенитные с размерами светового проема 2,9×5,9 со стальными переплетами» 1.464.2-21 «Фонари зенитные с размерами светового проема 1,5×1,7 м со стальными переплетами» 1.464.2-25.93 «Фонари светоаэрационные одноярусные прямоугольные» 1.464.2-26.93 «Фонари зенитные длиной до 6 м стальные» 1.464.2-27.93 «Фонари ленточные длиной до 50 м стальные» 1.464.3-22 «Светоаэрационные фонари шириной 6 м и 12 м с одним ярусом переплетов из конструкций серии 1.464-11/82» 1.464.3-28.94 «Фонари световые треугольные, устанавливаемые вдоль ската кровли производственных зданий промышленных предприятий» 1.464-29.94 «Фонари зенитные с применением органического стекла» 1.464-11/82 «Светоаэрационные фонари с одним ярусом переплетов» 1.464-13/82 «Светоаэрационные фонари с двумя ярусами переплетов» 1.465.1-15 «Плиты железобетонные ребристые размером 3,0×12 м для покрытий одноэтажных производственных зданий (с проемами в полке для зенитных фонарей)» 1.465.1-20 «Плиты железобетонные ребристые размером 1,5×6 м для покрытий одноэтажных производственных зданий (с проемами в полке для зенитных фонарей)» 1.465.1-21 «Плиты железобетонные ребристые размером 3×6 м для покрытий одноэтажных производственных зданий (с проемами в полке для зенитных фонарей)» 3. ПРОЕКТИРОВАНИЕ3.1. Общие требования к конструкциям3.1.1. Выбор вида, конструктивного решения фонарей и способа их размещения в покрытии зданий следует производить на основании анализа технико-экономического сравнения различных вариантов с учетом архитектурно-композиционного решения здания или сооружения и особенностей выполняемых в них технологических процессов. 3.1.2. Конструктивное решение фонарей и их расположение в покрытии здания или сооружения должно обеспечивать: нормируемое значение коэффициента естественного (или совмещенного) освещения (КЕО*) в помещении; поддержание в комплексе с системой отопления и вентиляции необходимых параметров температуры и скорости движения воздуха в рабочей зоне и воздухообмена в помещении; надежность эксплуатации в течение расчетного срока; ремонтопригодность; удобство эксплуатации. * КЕО - коэффициент естественной освещенности представляет собой выраженное в % отношение естественной освещенности, создаваемой в определенной точке помещения светом неба, к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода (СНиП 23-05-95). 3.2. Зенитные фонари3.2.1. Зенитные фонари (рис. 3.1 и 3.2) классифицируются по следующим основным признакам: - материалу и виду элементов светопропускающего заполнения (листовое стекло, стеклопакеты, купола и панели из полимерных материалов); - форме поверхности элементов светопропускающего заполнения (односкатные, двухскатные, пирамидальные, криволинейные); - конструктивным решениям (глухие, открывающиеся). 3.2.2. Для устройства естественного освещения помещений рекомендуется применять унифицированные конструкции зенитных фонарей, утвержденные Госстроем России для массового применения, а также конструкции зенитных фонарей, разработанные отечественными и зарубежными фирмами (табл. 3.1), при наличии согласованной в установленном порядке технической документации (технических условий, технических свидетельств и проектных решений). 3.2.3. Конструктивное решение зенитных фонарей должно предусматривать возможность их поставки на строительство в комплекте, в который входят элементы светопропускающего заполнения, несущие элементы каркаса, створок, детали опорного контура, приборы и механизмы открывания, нащельники, уплотнительные прокладки, утеплитель, фартуки, предохранительные сетки, герметики, крепежные и другие детали. Рис. 3.1. Зенитные фонари со светопропускающими элементами из стеклопакетов а - двухскатный глухой; б - двухскатный открывающийся; в - односкатный открывающийся Рис. 3.2. Зенитные фонари со светопропускающими элементами из полимерных материалов а - открывающийся с прямоугольным куполом из органического стекла; б - глухой с пирамидальным куполом из органического стекла; в - глухой с круглым куполом из органического стекла; г - пирамидальный глухой со светопропускающими элементами из сотового поликарбоната Таблица 3.1

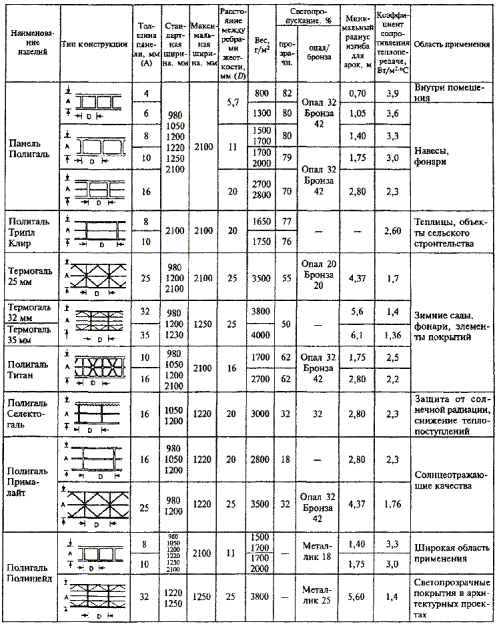

3.2.4. В качестве элементов светопропускающего заполнения фонарей используют следующие материалы и изделия из силикатного стекла и полимеров: стекло листовое по ГОСТ 111-2001; стеклопакеты клееные одно- и двухкамерные по ГОСТ 24866-99; купола из органического стекла двухслойные по ГОСТ 22160-76; панели сотовые из поликарбоната по НД*; профилированные и волнистые листы из светопропускающего поливинилхлорида (ПВХ) по НД. Основные физико-технические характеристики материалов даны в табл. 3.2. Значения сопротивления теплопередаче указанных материалов и изделий даны в приложении 1. * НД (здесь и далее по тексту) - технические условия или технические свидетельства на материалы и изделия. Таблица 3.2

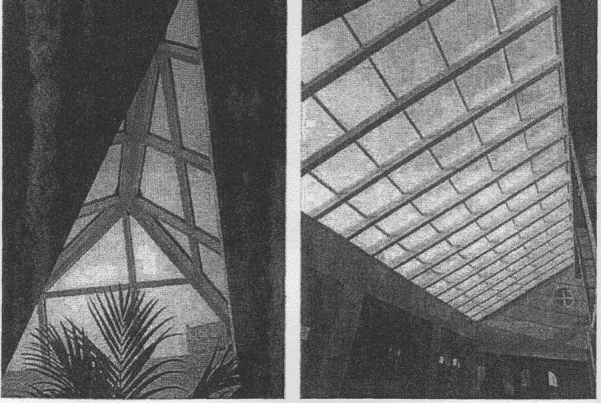

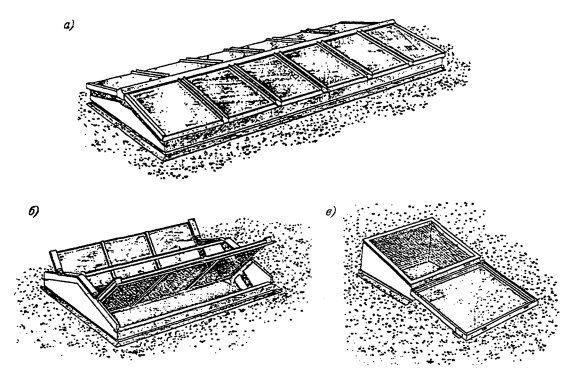

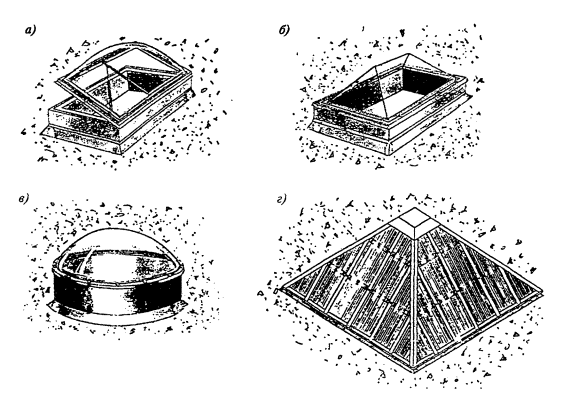

3.2.5. Светопропускающие элементы из силикатного стекла и стеклопакетов должны опираться на несущие элементы по периметру (по всем сторонам). 3.2.6. Конструктивное решение зенитных фонарей должно обеспечивать независимость их статической работы от несущих элементов покрытия. Опорные контуры зенитных фонарей в покрытиях из сборных железобетонных элементов следует устанавливать на специальные плиты с проемами (см. серии 1.465.1-15, 1.465.1-20, 1.465.1-21) или на монолитные железобетонные конструкции покрытий, имеющие световые проемы, а в покрытиях из профилированного стального настила - на стальные прогоны. 3.2.7. Опорные контуры зенитных фонарей должны возвышаться над кровлей не менее чем на 300 мм. Угол наклона к горизонту светопропускающего заполнения зенитных фонарей должен составлять не менее 12°. Грани опорных контуров фонарей могут выполняться наклонными. Угол наклона граней к вертикали не должен превышать 30°. Примеры конструктивного решения различных видов фонарей со светопропускающими элементами из стеклопакетов, органического стекла и поликарбоната и узлы их опирания показаны на рис. 3.3 - 3.8. Рис. 3.3. Зенитный фонарь со светопропускающими элементами из стеклопакетов 1 - стеклопакет; 2 - опорный контур; 3 - нащельник; 4 - уплотнительная резиновая прокладка; 5 - болт; 6 - защитная металлическая сетка; 7 - уплотнитель; 8 - прижимной элемент; 9 - упорный элемент; 10 - герметизирующая мастика; 11 - винт; 12 - фартук; 13 - гидроизоляционный ковер; 14 - утеплитель; 15 - пароизоляция

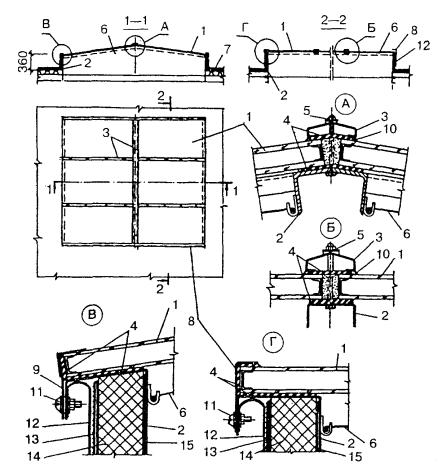

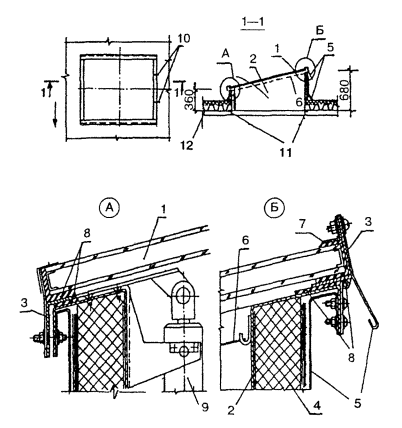

Рис. 3.4. Открывающийся зенитный фонарь с однокамерным стеклопакетом и механизмом открывания 1 - стеклопакет; 2 - опорный контур; 3 - стальная рама; 4 - утеплитель; 5 - фартук; 6 - защитная сетка; 7 - прижимной элемент; 8 - резиновые прокладки; 9 - механизм открывания; 10 - болты; 11 - несущие прогоны; 12 - профилированный настил

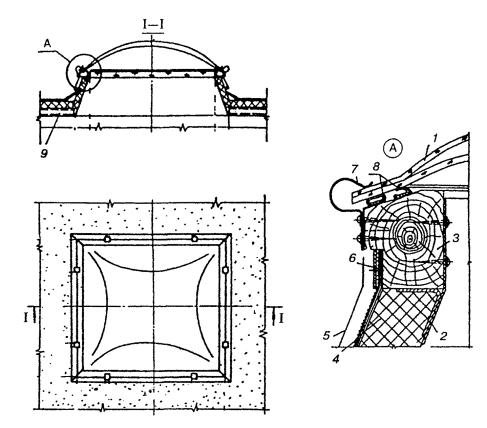

Рис. 3.5. Зенитный фонарь со светопропускающим элементом из органического стекла 1 - двухслойный купол из органического стекла; 2 - опорный контур; 3 - деревянная рама; 4 - утеплитель; 5 - фартук; 6 - прижимная планка; 7 - прижимная кляммера; 8 - уплотнитель; 9 - несущие прогоны
Рис. 3.6. Узлы сопряжения между стеклопакетами в зенитном фонаре с каркасом из алюминиевых профилей 1 - стеклопакет; 2 - несущий элемент; 3 - прижимной элемент; 4 - крепежный элемент; 5 - уплотнитель; 6 - соединительный пластмассовый элемент; 7 - нащельник

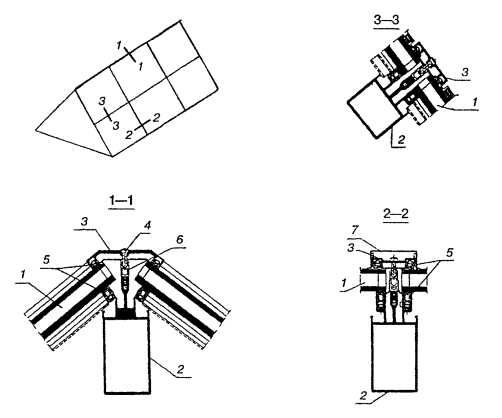

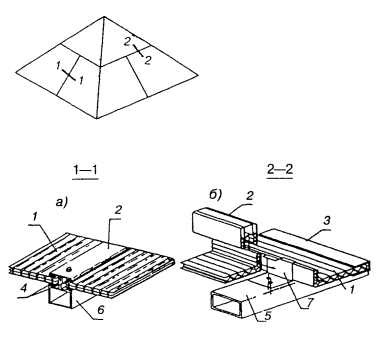

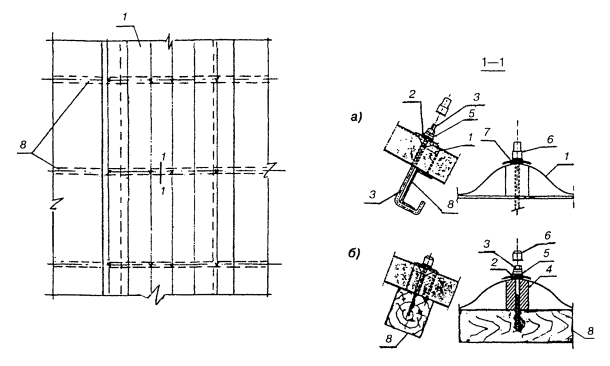

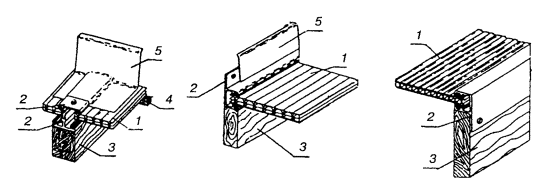

Рис. 3.7. Узлы сопряжения элементов светопропускающего заполнения из сотового поликарбоната: а - плоского; б - ребристого 1 - панель из сотового поликарбоната; 2 - нащельник из: а - алюминия и б - поликарбоната; 3 - торцевая накладка из поликарбоната; 4 - уплотнитель; 5 - стальной несущий профиль; 6 - алюминиевый несущий профиль; 7 - деталь крепления панели Рис. 3.8. Узлы сопряжения панелей из сотового поликарбоната со стеной 1 - панель из сотового поликарбоната; 2 - алюминиевый крепежный профиль; 3 - деревянный ригель; 4 - рейка обрешетки; 5 - фартук 3.2.8. Детали опорного контура и несущего каркаса зенитных фонарей изготавливают из тонколистовой стали по ГОСТ 19903-74 и ГОСТ 19904-90 и холодногнутых стальных профилей по ГОСТ 8278-83*, ГОСТ 8282-83*, ГОСТ 30245-94*. Соединение деталей опорного контура и рамных элементов следует, как правило, выполнять на болтах или самонарезающих винтах. Допускается соединение элементов на сварке. Для изготовления опорных контуров зенитных фонарей могут также применяться листы из стеклопластика и асбестоцемента, профили и листы из алюминиевых сплавов и другие материалы. 3.2.9. Несущие конструкции элементов светопропускающего заполнения (каркас) зенитных фонарей могут выполняться из алюминиевых или стальных профилей. Крепление элементов светопропускающего заполнения (стеклопакетов, панелей из поликарбоната) производится с помощью нащельников, закрепляемых к опорным конструкциям шурупами или самонарезающими винтами. Нащельники выполняют из алюминиевых или холодногнутых стальных профилей. 3.2.10. Опорные контуры должны быть утеплены и защищены от коррозии. Материалы, применяемые для антикоррозийных покрытий, должны соответствовать требованиям СНиП 2.03.11-85. 3.2.11. Для утепления опорных контуров зенитных фонарей следует, как правило, применять плитные эффективные утеплители из негорючих (НГ) или слабогорючих (Г1) материалов с плотностью не более 250 кг/м3. В качестве таких материалов могут применяться жесткие и полужесткие минераловатные плиты по ГОСТ 9573-82, плиты теплоизоляционные из пенопласта по ГОСТ 20916-87, плиты полистирольные типа ПСБ-С с антипиреном по ГОСТ 15588-86. 3.2.12. Наклейку плит утеплителя на стенки опорного контура рекомендуется производить на горячей битумной мастике теплостойкостью до 100 °С по ГОСТ 2889-80. 3.2.13. Для уплотнения и герметизации стыков элементов светопропускающего заполнения фонарей между собой и стыков между этими элементами и опорным контуром должны применяться полимерные профилированные и плоские пористые прокладки (ГОСТ 19177-81, ГОСТ 25621-83, ГОСТ 30778-2001), а для их герметизации - силиконовые или тиоколовые герметики, нетвердеющие самоклеющиеся ленты и другие подобные материалы по соответствующей нормативной документации. 3.2.14. Фартуки зенитных фонарей следует изготавливать из стального оцинкованного листа толщиной 0,5 - 0,7 мм по ГОСТ 14918-80. 3.2.15. Уплотнение стыков между элементами светопропускающего заполнения следует выполнять вспененным полимерным материалом. 3.2.16. Уплотнители, прокладки, герметики и другие полимерные материалы, применяемые в конструкциях зенитных фонарей, должны быть защищены от прямого солнечного облучения нащельниками или фартуками. 3.2.17. Полимерные материалы, используемые для изготовления фонарей, должны иметь разрешение на их применение от органов Государственного санитарного надзора. 3.2.18. Способы крепления и герметизации элементов светопропускающего заполнения фонарей должны обеспечивать независимость их температурных деформаций от несущих элементов. 3.2.19. Для устройства верхнего естественного освещения помещений с подвесными потолками рекомендуется применять зенитные фонари со светопроводными шахтами (рис. 3.9). Поверхности внутренних граней опорных контуров фонарей и светопроводных шахт следует окрашивать материалами, имеющими коэффициент отражения не менее 0,85. Установка остекления в плоскости подвесного потолка не рекомендуется. Рис. 3.9. Зенитный фонарь со светопроводной шахтой 1 - подвесной потолок; 2 - светопропускающее заполнение; 3 - защитная сетка; 4 - опорный конур; 5 - светопроводная шахта; 6 - кровля 3.2.20. Для обеспечения безопасности эксплуатации зенитных фонарей со светопропускающими элементами из листового стекла или стеклопакетов под ними должны быть установлены предохранительные сварные сетки с размерами ячеек 50×50 мм, изготовленные по ГОСТ 2715-75* из оцинкованной проволоки диаметром 2 мм. Сетки должны выполняться в виде отдельных полотен с обрамлением из гнутых уголков или арматурных стержней. Сетки навешиваются на крюки, устанавливаемые на стенках опорного контура. При применении светопропускающих элементов из стеклопакетов, нижний слой которых (обращенный в сторону помещения) выполнен из защитного многослойного стекла или стекла с наклеенной на его поверхность защитной полимерной пленкой, предохранительная сетка может не устанавливаться. 3.2.21. Световые проемы в неутепленных покрытиях с кровлей из профилированных асбестоцементных или стальных листов рекомендуется заполнять вставками из светопрозрачного профилированного или волнистого ПВХ, форма поперечного сечения которых соответствует форме листов основной кровли. Крепление светопрозрачных вставок к прогонам осуществляется самонарезающими винтами или болтами со специальными шайбами и прокладками, устанавливаемыми по гребням (рис. 3.10). Рис. 3.10. Узлы крепления из светопропускающего волнистого ПВХ к балкам покрытия: а - стальным, б - деревянным 1 - светопропускающий элемент из ПВХ; 2 - накладка; 3 - крепежный элемент; 4 - хомут; 5 - шайба; 6 - защитный колпачок; 7 - герметизирующая прокладка; 8 - балка 3.3. Светоаэрационные фонари3.3.1. Для устройства верхнего естественного освещения и вентиляции помещений, избытки явного тепла в которых превышают 23 Вт/м3, как правило, должны применяться прямоугольные одноярусные светоаэрационные фонари (рис. 3.11). Техническая документация на эти конструкции представлена в альбомах серий 1.464.2-25.93, 1.464-11/82, 1.464-13/82 и 1.464.3-22. Двухъярусные светоаэрационные фонари (серия 1.464-13/82) могут применяться только при соответствующем технико-экономическом обосновании целесообразности их использования. Рис. 3.11. Одноярусный светоаэрационный фонарь 1 - несущие элементы; 2 - механизм открывания; 3 - рамочный створный элемент; 4 - светопропускающее заполнение; 5 - покрытие; 6 - защитная сетка 3.3.2. Светоаэрационные фонари должны располагаться по оси пролетов здания. Длина фонарей не должна превышать 120 м. Расстояние между торцами фонарей, а также от торца фонаря до наружной стены должно быть не менее 6 м. Открывание створок фонарей должно быть механизированным (с включением механизмов открывания из помещений) и дублировано ручным управлением. Для открывания фонарей рекомендуется применять механизмы реечного типа (серия 1.464.2-25.93, вып. 5). 3.3.3. С внутренней стороны остекления светоаэрационных фонарей должна устанавливаться защитная металлическая сетка с размерами ячеек не более 50×50 мм из оцинкованной проволоки диаметром 2 мм. Сетка должна располагаться вертикально вдоль внутренней стороны несущих стоек фонаря на высоту не менее 1/3 высоты светового проема. 3.4. Требования пожарной безопасности, предъявляемые к фонарям3.4.1. Зенитные фонари со светопропускающими элементами из материалов групп Г3 и Г4 (по горючести) допускается применять в производственных зданиях I, II и III* степени огнестойкости класса пожарной опасности С0 в помещениях категорий В4, Г и Д с покрытиями из материалов с пожарной опасностью НГ и Г1 и рулонной кровлей, имеющей покрытие из гравия (7.8 СНиП 31-03-2001) или крупнозернистой посыпки. Общая площадь светопропускающих элементов таких фонарей не должна превышать 15 % общей площади покрытия. * Определение степени огнестойкости и класса конструктивной пожарной опасности здания - см. СНиП 21-01-97*. 3.4.2. Площадь проема одного фонаря должна быть не более 12 м2 при удельной массе светопропускающих элементов не более 20 кг/м2 и не более 18 м2 при удельной массе светопропускающих элементов не более 10 кг/м2. При этом рулонная кровля должна иметь защитные покрытия из гравия или крупнозернистой посыпки. 3.4.3. Расстояние в свету между фонарями должно составлять не менее 6 м при площади проемов от 6 до 18 м2 и не менее 3 м при площади проемов до 6 м2. При совмещении фонарей в группы они принимаются за 1 фонарь, к которому относятся все указанные ограничения. 3.4.4. Между фонарями со светопропускающими заполнениями из материалов групп Г3 и Г4 в продольном и поперечном направлении покрытия здания должны не более чем через 54 м устраиваться разрывы шириной не менее 6 м. Расстояние по горизонтали от противопожарных стен до фонарей должно составлять не менее 5 м. 3.5. Сопротивление теплопередаче3.5.1. Основной теплотехнической характеристикой фонарей является приведенное сопротивление теплопередаче - R0 (справочные значения R0 элементов светопропускающего заполнения фонарей приведены в приложении 1). Требуемое значение приведенного сопротивления теплопередаче определяют в зависимости от величины градусо-суток отопительного периода (ГСОП) исходя из условия обеспечения энергосбережения по табл. 3.3 и санитарно-гигиенических условий по формуле (2). Выполнение условия по формуле (2) позволяет устранить образование конденсата на поверхности элементов светопрозрачного заполнения фонарей со стороны помещения в зимний период года. Градусо-сутки отопительного периода (ГСОП) определяют по формуле ГСОП = (1) где tв - температура воздуха в рабочей зоне помещения (определяется по приложению 2); tот.пер и Zот.пер - средняя температура, °С, и продолжительность, сут, периода со средней суточной температурой воздуха ниже или равной 8 °С, принимаются по приложению 3. Таблица 3.3
3.5.2. Требуемое сопротивление теплопередаче фонарей, отвечающих санитарно-гигиеническим условиям, определяют по формуле где - температура внутреннего воздуха под фонарем, определяемая по формуле (3) где tв - расчетная температура воздуха в рабочей зоне помещения в холодный период года (приложение 2); Н - высота помещения, м; tн - средняя температура наиболее холодной пятидневки (принимается по приложению 3); tр - температура точки росы, принимаемая в зависимости от относительной влажности и значения по приложению 4; aв - коэффициент теплоотдачи ограждения, принимаемый равным 9,9 Вт/(м2·°С). 3.5.3. Из двух требуемых значений сопротивления теплопередаче по 3.5.1 и 3.5.2 при выборе конструктивного решения фонаря принимается наибольшее значение. 3.5.4. В случае, если возможные конструктивные решения фонарей не обеспечивают выполнение требований формулы (2), следует в проекте предусматривать мероприятия по обдуву или обогреву внутренней поверхности светопропускающих элементов в холодный период года. 3.6. Сопротивление воздухопроницанию3.6.1. Фактическое сопротивление фонарей воздухопроницанию Ru должно быть не менее требуемого сопротивления воздухопроницанию , м2·ч·Па/кг, определяемого по формуле (4) где Gн - нормативная воздухопроницаемость фонаря, кг/(м2·ч), принимается равной 10,0 кг/(м2·ч); K = 10 Па - разность давлений воздуха, при которой определяется сопротивление воздухопроницанию Ru; Dр - разность давлений воздуха на наружной и внутренней поверхности фонаря, Па, определяемая по формуле где Н - высота от поверхности пола до низа фонаря, м; γн и γв - удельный вес наружного и внутреннего воздуха, Н/м3, определяемый по формулам, м: (6) (7) где tн - средняя температура наиболее холодной пятидневки, принимаемая по приложению 3; tв - расчетная температура внутреннего воздуха, принимаемая по приложению 2; v - максимальная из скоростей ветра по румбам за январь, повторяемость которых составляет 16 % и более, принимаемая по приложению 3. 3.6.2. Действительные значения воздухопроницаемости фонарей Gн принимаются по результатам испытаний. Конструкция фонаря по показателю сопротивления воздухопроницанию должна удовлетворять условию (8) 3.7. Естественное освещение помещений3.7.1. Основной величиной, характеризующей показатель естественного освещения помещений, является коэффициент естественной освещенности (КЕО). Нормированное значение КЕО в помещении определяют по формуле где ен - значение КЕО, определяемое в зависимости от разряда зрительных работ, выполняемых в помещении (табл. 3.4); mN - коэффициент светового климата, принимаемый с учетом ориентации светового проема и района по ресурсам светового климата (приложения 5, 6). 3.7.2. Разряды зрительных работ, выполняемых в помещениях общественных и административно-бытовых зданий и мансардных этажей жилых зданий, следует принимать по приложению 7. Разряды зрительных работ, выполняемых в помещениях производственных зданий, следует принимать по отраслевым нормативным документам по строительному проектированию зданий и сооружений, утвержденным в установленном порядке. 3.7.3. В случае, когда из-за особенностей объемно-планировочных решений общественных, административно-бытовых и жилых зданий или экономических соображений не представляется возможным обеспечить требуемое значение КЕО в помещениях, допускается предусматривать совмещенное их освещение, за исключением жилых комнат и кухонь жилых домов, помещений для пребывания детей, учебных и учебно-производственных помещений школ и учебных заведений, спальных помещений санаториев и домов отдыха. 3.7.4. При проектировании совмещенного освещения значение КЕО следует принимать по табл. 3.4 в зависимости от разрядов зрительных работ, выполняемых в помещениях (приложение 7). 3.7.5. Нормированные значения КЕО при совмещенном освещении помещений производственных зданий следует принимать по табл. 3.4: а) в случаях устройства освещения помещений, в которых выполняются зрительные работы I, II и III разрядов; б) для производственных помещений, в которых по условиям технологии, организации производства или климата в месте строительства требуются объемно-планировочные решения, не позволяющие обеспечить нормированные значения КЕО, а также в случаях подтвержденных соответствующими расчетами технико-экономической целесообразности применения совмещенного освещения; в) в соответствии с утвержденными отраслевыми нормативными документами. Таблица 3.4

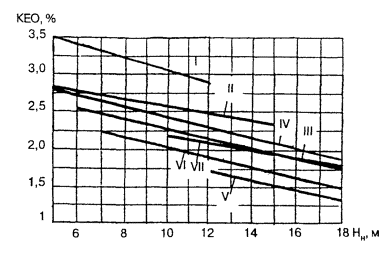

3.7.6. В производственных помещениях зданий, строящихся в районах со средней температурой наиболее холодной пятидневки минус 27 °С и ниже, а так же в помещениях, в которых выполняются работы I - III разрядов, допускается принимать значения совмещенного освещения по табл. 3.5. В помещениях торговых залов магазинов и залов предприятий общественного питания значения КЕО при совмещенном освещении, приведенные в табл. 3.4, могут быть уменьшены на 50 %. 3.7.7. Площадь световых проемов зенитных фонарей, необходимая для обеспечения нормируемого значения КЕО в помещении, определяется по формуле где ен - нормированное значение КЕО; kз - коэффициент запаса, принимаемый по приложению 8; ηф - световая характеристика зенитных фонарей, определяемая по табл. 3.6; Sn - площадь освещаемого помещения; t0 - общий коэффициент светопропускания, определяемый по формуле (11) где t1 - коэффициент светопропускания светопропускающего элемента, определяемый по табл. 3.7; t2 - коэффициент, учитывающий потери света в несущих элементах каркаса, принимаемый для открывающихся фонарей 0,75, а для глухих - 0,9; t3 - коэффициент, учитывающий потери света в несущих конструкциях, принимаемый 0,8 - 0,9; t4 - коэффициент, учитывающий потери света в защитной сетке, устанавливаемой под фонарем, принимаемый равным 0,9; rф - коэффициент, учитывающий повышение КЕО при верхнем освещении за счет света, отраженного от поверхностей помещения, принимаемый по табл. 3.8; kф - коэффициент, учитывающий тип фонаря, принимаемый для зенитных фонарей длиной менее 6 м равным 1,1, а для фонарей большей протяженности - 1,0, для светоаэрационных фонарей - 1,2. 3.7.8. Общая площадь световых проемов зенитных фонарей, как правило, не должна превышать 15 % площади пола. В случае, если при этом не достигается средний требуемый уровень естественного освещения в помещении, следует устраивать совмещенное освещение. 3.7.9. Необходимую для обеспечения нормируемого уровня естественного освещения помещений площадь световых проемов фонарей определяют при условии отсутствия в них мебели, оборудования и других предметов. Установленные расчетом размеры световых проемов фонарей могут быть уменьшены на 10 % (5.5 СНиП 23-05-95). 3.7.10. Размеры световых проемов зенитных фонарей следует выбирать с учетом высоты помещений. Для освещения помещений высотой до 6 м рекомендуется применять фонари с площадью световых проемов до 3 м2. Таблица 3.5
Таблица 3.6 Значения световой характеристики ηф зенитных фонарей
Таблица 3.7
Таблица 3.8 Значения коэффициента rф

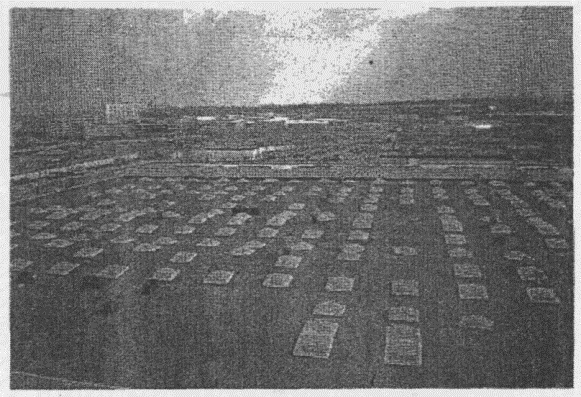

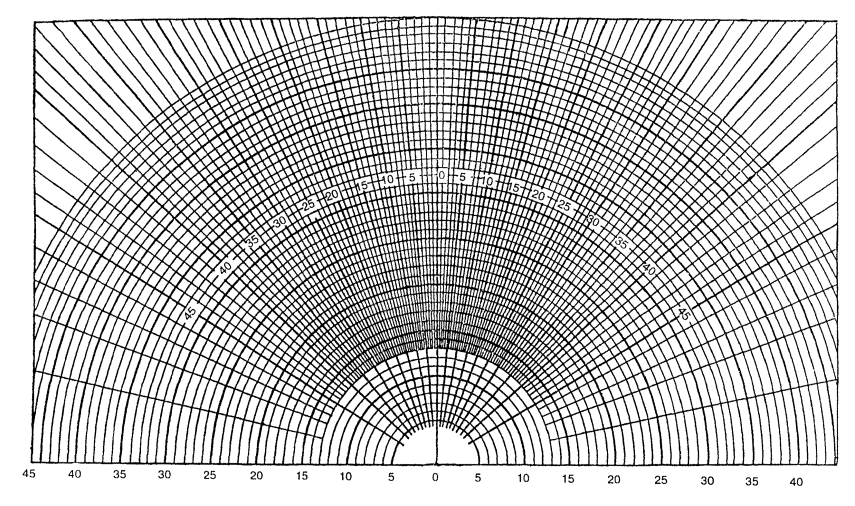

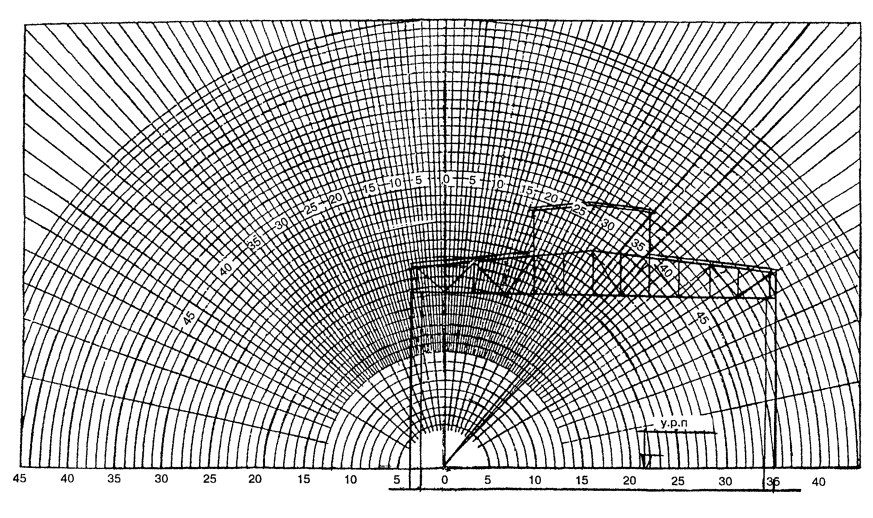

3.7.11. Расположение световых проемов в покрытии здания определяется характером размещения рабочих мест в помещении. При поточном или конвейерном технологическом процессе фонари следует располагать над технологическими линиями. В случаях, когда не предъявляются специальные требования к естественному освещению рабочих мест, фонари рекомендуется размещать равномерно по площади покрытия. Неравномерность естественного освещения по площади помещений производственных и общественных зданий не должна превышать 3 : 1. Неравномерность естественного освещения не нормируется для вспомогательных помещений производственных зданий и помещений общественных зданий с разрядами зрительной работы Г, Д, Е, Ж, З. 3.7.12. Степень неравномерности естественного освещения по площади помещения находят по значениям КЕО в расчетных точках, расположенных на пересечении вертикальной плоскости разрезов помещения с наименьшей и наибольшей освещенностью и условной рабочей поверхности или пола. Определение КЕО в расчетных точках помещения следует производить по методу, изложенному в приложении 9 настоящих Рекомендаций. 3.7.13. Зенитные фонари не должны располагаться в местах перепада высот зданий. Расстояние от фонарей до места перепада высот должно составлять не менее 6 м. Расстояние от зенитных фонарей до парапетов и вентиляционных камер должно составлять не менее 3 м. 3.7.14. Среднее значение КЕО в помещениях, освещаемых светоаэрационными фонарями с однослойным остеклением, может определяться с помощью графиков, приведенных на рис. 3.12. При заполнении световых проемов однокамерными стеклопакетами значения КЕО на рис. 3.12 должны быть уменьшены на 12 - 15 %, а при заполнении панелями из поликарбоната толщиной 10 - 16 мм - на 15 - 20 %. На рис. 3.12 приведены значения КЕО для помещений высотой от условной рабочей поверхности (у.р.п.) до низа светоаэрационного фонаря до 18 м и длиной - 60 м и более. При меньшей длине фонаря и большей высоте до низа фонаря принимаемые по графикам значения КЕО должны умножаться на коэффициент K1 приведенный в табл. 3.9. Рис. 3.12. Графики для определения средних значении КЕО на у.р.п. в помещениях, освещаемых прямоугольными светоаэрационными фонарями I - фонарь одноярусный высотой 1,8 м, шириной 6 м, помещение пролетом 18 м II - » » » » » 12 м » » 24 м III - » » » » » 12 м » » 30 м IV - » » » » » 12 м » » 36 м V - » » » » » 12 м » » 42 м VI - двухъярусный фонарь высотой 2×1,25 м » 12 м » » 36 м VII - » » » » » 12 м » » 42 м Таблица 3.9
3.8. Прочность и прогибы конструктивных элементов3.8.1. Конструктивные элементы фонарей по характеру статической работы разделяются на несущие (элементы каркаса, импосты, опорные контуры и др.) и самонесущие (светопропускающие элементы). Несущие элементы фонарей и светопропускающие элементы из полимерных материалов рассчитываются по прочности и прогибам. Элементы светопропускающего заполнения из стекла рассчитываются только по прочности. 3.8.2. Элементы фонарей должны рассчитываться на нагрузки от снега, ветра и собственного веса. Нормативные значения ветровых и снеговых нагрузок следует принимать по СНиП 2.01.07-85*. 3.8.3. Расчетные значения нагрузок на элементы фонарей определяются как произведение их нормативных значений на коэффициенты надежности по нагрузкам, принимаемые для: снега - ветра - собственного веса: - металлических элементов; - светопропускающих элементов. 3.8.4. При расчете фонарей на одновременное действие снеговых и ветровых нагрузок расчетная нагрузка умножается на коэффициент сочетания нагрузок y, принимаемый равным 0,9. 3.8.5. Сбор нагрузок на несущие элементы фонарей от ветра и снега следует производить согласно схемам, указанным в табл. 3.10. 3.8.6. Коэффициент условий работы при расчете несущих элементов фонарей на прочность принимается для конструкций: стальных - 1,1 (разд. 4 СНиП II-23-81*); алюминиевых - 1,0 (3.13 СНиП 2.03.06-85); деревянных - 1,0 (табл. 5 СНиП II-25-80). 3.8.7. Величина расчетной нагрузки от снега определяется по формуле где μ0 - коэффициент, учитывающий снижение снеговой нагрузки для зенитных фонарей зданий, расположенных в районах с v ≥ 4 м/с (см. прил. 3)*, равный 0,85. Снижение нагрузки не распространяется на фонари, защищенные от прямого воздействия ветра соседними зданиями и сооружениями, удаленными менее чем на 10Н, где H - превышение здания над фонарем (5.5 СНиП 2.01.07-85*); S0 - вес снегового покрова на 1 м2 горизонтальной поверхности земли, принимаемый в соответствии с указаниями 5.2 СНиП 2.01.07-85*; μ - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на светопропускающее заполнение, принимается по прил. 3 СНиП 2.01.07-85*. * v - максимальная из средних скоростей ветра по румбам за январь. 3.8.8. Величина расчетной нагрузки от ветрового давления определяется по формуле (13) где w0 - нормативное значение ветрового давления, принимается по 6.4 СНиП 2.01.07-85*, кПа; k - коэффициент, учитывающий изменение ветрового давления по высоте (принимаемого по 6.5 СНиП 2.01.07-85*); с - аэродинамический коэффициент (принимается по 6.6 СНиП 2.01.07-85*). 3.8.9. Значения допустимых относительных прогибов несущих элементов фонарей следует принимать не более при опирании на них: листового стекла - 1/200; стеклопакетов - 1/300; элементов из полимерных материалов - 1/150. Таблица 3.10
3.8.10. Толщина стекла, располагаемого вертикально, в светоаэрационных фонарях определяется расчетом на ветровые нагрузки. В зенитных фонарях элементы остекления рассчитываются на совместное воздействие нагрузок от ветра, снега и собственного веса стекла. При этом в случае, если нагрузка от ветра направлена от наружной поверхности стекла (отрицательное давление), расчет производится на большую из сочетаний нагрузок. 3.8.11. Величина расчетной нагрузки от собственного веса определяется по формуле (14) где - собственный вес конструкции, кг/м2; a - угол наклона остекления. 3.8.12. Толщину стекла, опертого по 4 сторонам, в зенитных и светоаэрационных фонарях следует определять по формуле где Ru - расчетное сопротивление стекла на растяжение при изгибе, принимаемое равным 15,0 МПа; qр - суммарная расчетная нагрузка на стекло, МПа; а - большая сторона стекла, м; b - меньшая сторона стекла, м;

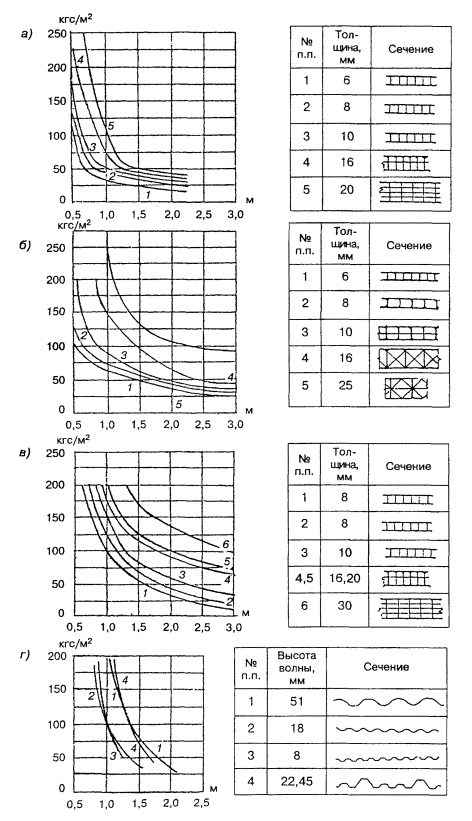

β - коэффициент, принимаемый равным: 0,2 при l < 1,5; 0,1 при 1,5 < l ≤ 2; 0,08 при l > 2; т - коэффициент, зависящий от сочетания или вида нагрузки на стекло, определяется по формуле (16) где - расчетная нагрузка от ветра; - расчетная нагрузка от собственного веса; - расчетная нагрузка от снега. Независимо от результатов расчета толщина стекла в зенитных фонарях должна приниматься не менее 5 мм, а в светоаэрационных - не менее 4 мм. 3.8.13. Совместная работа стекол в стеклопакетах при воздействии расчетных нагрузок (от собственного веса, снега и ветра) не учитывается. При расчете стекол в стеклопакетах в расчет принимается только одно стекло, расположенное со стороны действия суммарной нагрузки. Максимальная площадь каждого из стеклопакетов, применяемых для устройства светопропускающих элементов фонарей, не должна превышать 2,5 м2. 3.8.14. Справочные значения несущей способности некоторых видов светопропускающих элементов из поликарбоната и поливинилхлорида, в зависимости от длины пролета, даны в приложении 10. 4. МОНТАЖ4.1. Монтаж фонарей следует выполнять, руководствуясь указаниями рабочих чертежей и проекта производства работ (ППР), а также требованиями СНиП по технике безопасности и правилами пожарной безопасности при производстве строительно-монтажных работ. 4.2. Проект производства работ по монтажу фонарей должен содержать: календарный план с указанием очередности и сроков выполнения работ; графики потребностей в материалах и конструкциях; очередность и сроки поставки конструкций или отдельных их элементов на строительство; способы укрупнительной сборки отдельных элементов или конструкций в целом с указанием максимально возможных размеров и веса; технологическую последовательность монтажа конструкций с учетом их особенностей; мероприятия по обеспечению пространственной жесткости и неизменяемости конструкций при монтаже; порядок приемки установленных конструкций, включая скрытые работы; мероприятия по пожарной безопасности. В проекте производства работ должны быть указаны места складирования монтируемых элементов, места для выполнения подготовительных работ, подъемные механизмы, правила техники безопасности проведения работ. 4.3. Конструкции фонарей, как правило, должны изготавливаться на специализированных заводах. Отдельные сборочные единицы фонарей должны иметь полную заводскую готовность и поставляться на строительство комплектно для последующей их сборки. Уровень готовности сборочных единиц фонарей устанавливается в договоре на их изготовление (поставку) по согласованию изготовителя с потребителем. 4.4. Транспортирование и хранение конструкций фонарей, в том числе светопропускающих элементов, должно производиться в соответствии с требованиями ГОСТ или технических условий на эти изделия, а также установленными правилами перевозки таких грузов. 4.5. При хранении светопропускающие элементы фонарей должны быть защищены от атмосферных осадков и прямого солнечного облучения. Стеклопакеты, листовое стекло и купола из полимерных материалов должны храниться и перевозиться в специальных контейнерах в вертикальном положении, а панели из поликарбоната и профилированные листы из ПВХ - в горизонтальном положении в штабелях, опирающихся на деревянные подкладки. 4.6. Каждое изделие должно быть упаковано и замаркировано. Маркировка изделий из поликарбоната и ПВХ должна указывать их наружную поверхность, защищенную от ультрафиолетового облучения. 4.7. Поставляемые на строительство конструкции фонарей должны удовлетворять требованиям действующей нормативной документации или документа, подтверждающего пригодность применения их в строительстве. 4.8. Работы по монтажу фонарей рекомендуется производить в теплый период года. 4.9. При производстве работ по монтажу светопропускающих элементов фонарей, а также в процессе выполнения отделочных работ необходимо предусматривать мероприятия по их защите от повреждений и загрязнений. 4.10. Перед монтажом конструкций фонарей производителем работ должна быть произведена техническая приемка отдельных их элементов и выполнены подготовительные работы. Техническая приемка включает проверку геометрических параметров, комплектности конструкций, качества защитных покрытий и др. 4.11. Монтаж фонарей должен производиться специализированной строительной организацией, имеющей право (лицензию) на производство таких работ. Окончание монтажных работ должно подтверждаться актом сдачи-приемки, включающим в себя гарантийные обязательства производителя работ. 4.12. Монтаж зенитных фонарей производят в следующей последовательности выполнения основных операций: установка, выверка и закрепление опорных контуров и несущего каркаса; монтаж предохранительных сеток; устройство пароизоляции опорных контуров; утепление стенок опорных контуров; устройство гидроизоляции опорных контуров; монтаж светопропускающих элементов; установка нащельников и устройство гидроизоляции стыков. 4.13. Монтаж прямоугольных светоаэрационных фонарей должен производиться со следующей последовательностью выполнения отдельных операций: установка, выверка и закрепление несущих элементов; монтаж элементов покрытия; монтаж бортовых элементов; установка защитных сеток; монтаж карниза и устройство пароизоляции на покрытии; монтаж пожарных лестниц; утепление бортовых элементов и покрытия; устройство кровли; монтаж механизмов открывания; монтаж створок и их остекление; установка вставок и нащельников. 4.14. Работы по установке опорных контуров зенитных фонарей, их утеплению и гидроизоляции производятся одновременно с устройством конструкций покрытия. 4.15. При устройстве зенитных фонарей в реконструируемом здании, в покрытии которого не были предусмотрены специальные световые проемы, они должны выполняться с помощью специального инструмента путем вырезания отверстий дисковыми пилами с насадками из сверхтвердых материалов. Выполнение отверстий в покрытии с помощью ударных инструментов не допускается. Возможность устройства световых проемов в существующем покрытии из железобетона, в том числе из сборных железобетонных плит, должна быть подтверждена расчетом. 4.16. Работы по монтажу несущих элементов каркаса, защитных сеток, окраске металлоконструкций, утеплению стенок опорных контуров зенитных фонарей следует, как правило, выполнять при укрупнительной сборке конструкций. 4.17. Монтажные работы по устройству зенитных фонарей со светопропускающими элементами из листового стекла или стеклопакетов без установленных в световом проеме защитных металлических сеток производить не разрешается. Производственный персонал, выполняющий работы по монтажу фонарей, должен пройти соответствующий инструктаж и обучение. 4.18. Крепление опорных контуров зенитных фонарей, устанавливаемых на железобетонных плитах, имеющих специальные световые проемы, следует производить посредством их приварки к закладным деталям плит. При отсутствии закладных деталей опорные контуры фонарей крепят к элементам железобетонного покрытия с помощью анкерных болтов. При установке зенитных фонарей на покрытии из стального профилированного настила опорные контуры крепят к прогонам покрытия самонарезающими винтами или болтами. 4.19. Сотовые панели из поликарбоната должны устанавливаться в конструкции таким образом, чтобы каналы в панелях были направлены вдоль ската. Верхние и нижние торцы панелей из сотового поликарбоната герметизируют специальной лентой, после чего торцы закрываются насадками. Перед герметизацией все каналы должны быть продуты. 4.20. При необходимости панели из сотового поликарбоната и листы из ПВХ обрезают по месту дисковыми или ручными пилами с мелкими зубьями. Отверстия в панелях сверлятся ручной или электрической дрелью. При сверлении отверстий необходимо предусмотреть допуск на термическое расширение материала в процессе эксплуатации, который должен быть не менее 3 мм/м длины. 4.21. Утеплитель зенитных фонарей крепят к бортовым элементам светоаэрационных фонарей и к стенкам опорных стаканов зенитных фонарей на клею с тщательной подгонкой плит друг к другу. 4.22. Работы по устройству гидроизоляции опорных элементов фонарей должны производиться с учетом требований СНиП II-26-76. 4.23. Установленные в покрытии фонари должны быть приняты приемной комиссией с участием представителей заказчика, генерального подрядчика и субподрядчика. Приемка оформляется актом за подписью членов комиссии. При приемке проверяется: соответствие установленных фонарей рабочей документации; правильность установки несущих конструкций фонарей; правильность установки светопропускающих элементов фонарей; качество заделки стыков между отдельными элементами фонарей; сохранность элементов и их отделка; работа механизмов открывания; выполнение специальных требований проекта. 5. ЭКСПЛУАТАЦИЯ5.1. Контроль за эксплуатацией и ремонтом фонарей должен осуществляться службой эксплуатации зданий совместно с руководителями производственных подразделений, расположенных в данных помещениях. 5.2. На службу эксплуатации зданий, ответственную за состояние фонарей, возлагаются следующие обязанности: осуществление контроля за соблюдением производственным персоналом правил эксплуатации фонарей; организация периодических осмотров фонарей не реже двух раз в год - весной и осенью с выявлением причин возникновения дефектов; организация внеочередных осмотров, осуществляемых совместно со специальной комиссией, в случае техногенных катастроф или стихийных бедствий; составление смет на ремонтно-восстановительные работы; составление заявок на материалы и механизмы для выполнения ремонтных работ; хранение документов по эксплуатации и периодическому ремонту фонарей. 5.3. В обязанности лиц, на которых возлагается ответственность за эксплуатацию и ремонт фонарей, входит: систематическое наблюдение за состоянием фонарей и, в том числе, светопропускающих элементов; ведение технического журнала по эксплуатации фонарей с указанием неисправностей, требующих устранения; оказание необходимой помощи в работах по ремонту фонарей; составление заявок на проведение очистки и ремонтно-восстановительных работ светопропускающих элементов фонарей; приемка текущих ремонтных работ; участие в работах комиссии по приемке и сдаче в эксплуатацию фонарей и их отдельных элементов после их ремонта. 5.4. Служба эксплуатации зданий может приглашать специализированные организации для проведения обследования фонарей, а также подрядные ремонтно-строительные организации для выполнения ремонтных работ с осуществлением контроля за качеством их выполнения. 5.5. При периодических весенних осмотрах фонарей должны устанавливаться объемы основных работ по ремонту конструкций. Осенние осмотры фонарей должны ставить своей целью выявление готовности конструкций к эксплуатации в зимних условиях и необходимости проведения дополнительных ремонтных работ. 5.6. При проведении периодического осмотра фонарей должны быть выявлены: дефекты элементов остекления; состояние уплотнительных прокладок и герметизирующих мастик в швах между отдельными элементами конструкций; места и причины образования конденсата на поверхности элементов остекления; состояние и работоспособность механизмов открывания створных элементов. 5.7. Если при осмотре или текущей эксплуатации фонарей выявляются неисправности конструкций фонарей, угрожающие безопасности людей или сохранности имущества, они должны быть немедленно устранены. 5.8. Основными видами и причинами возникновения дефектов в фонарях являются: снижение светопропускания элементов остекления вследствие нерегулярной и некачественной их очистки от загрязнений, а также образования на поверхности остекления капельного конденсата, инея и наледей; протечки дождевых вод через дефектные либо поврежденные участки фонарей; повышенная воздухопроницаемость вследствие разрушения остекления, деформации створок, отсутствия уплотняющих прокладок; разрушение остекления - трещины, выколы и другие механические повреждения светопропускающих элементов, образовавшиеся при монтаже, ремонте и очистке от загрязнений, накопления и замерзания влаги во внутренних полостях остекления, температурные деформации несущих элементов; образование инея или наледей на обращенных в помещение поверхностях вследствие низких теплотехнических качеств конструкций или их отдельных узлов; дефекты и повреждения уплотняющих прокладок и герметизирующих мастик; дефекты и повреждения приборов открывания. 5.9. При эксплуатации фонарей основное внимание должно уделяться элементам светопропускающего заполнения и предохранению их от механических повреждений и разрушающего воздействия климатических факторов. Скалывание наледей или смерзшегося снега с элементов фонарей не допускается. 5.10. Ремонт фонарей должен включать выполнение комплекса мероприятий, направленных на поддержание или восстановление первоначальных эксплуатационных характеристик конструкций. 5.11. Разрушенные стекла или стеклопакеты должны быть удалены, а световые проемы до их замены закрыты щитами. При разгерметизации стеклопакетов или светопропускающих элементов из полимерных материалов (в случае невозможности их замены) влага, скопившаяся в воздушной прослойке, может быть удалена путем устройства отверстий в торцах. При проведении ремонта разгерметизированные или имеющие трещины стеклопакеты или светопропускающие элементы из полимерных материалов должны быть заменены новыми. Светопропускающие элементы из полимерных материалов с незначительными механическими повреждениями допускается ремонтировать. 5.12. При выполнении работ по ремонту конструкций фонарей должны обеспечиваться выполнение правил техники безопасности, охрана труда, а также бесперебойная работа размещенных в помещениях производств. 5.13. До выполнения ремонтных работ по замене поврежденных светопропускающих элементов необходимо оградить зоны возможного падения осколков. 5.14. Ремонт конструкций фонарей должен, как правило, производиться в теплое время года. При выполнении ремонтных работ необходимо выполнять мероприятия по защите помещений и оборудования от атмосферных осадков и предотвращения случайного падения элементов светопропускающего заполнения, вспомогательных материалов и инструмента. 5.15. Светопропускающие элементы фонарей должны регулярно очищаться от загрязнений. Обязательное количество чисток остекления в год указано в приложении 8. Очистка остекления может производиться сухим, полусухим и мокрым способами. При сухой очистке используют специальные пасты, которые наносятся на остекление и удаляются с него без последующей промывки. При полусухом способе после нанесения пасты остекление промывается. Мокрую очистку выполняют чистой водой или специальными растворителями. Не допускается применение моющих средств, являющихся агрессивными к материалу светопропускающего заполнения и герметизирующих элементов. В качестве инструмента и приспособлений для очистки остекления могут использоваться: - аппараты высокого давления с нагревом воды; - щетки с электрическим или пневматическим приводом; - скребки с резиновыми насадками, поролоновые или резиновые губки, швабры, полотенца и т.п. При выполнении работ по очистке или ремонту зенитных фонарей не допускается класть или опирать на остекление инструменты и приспособления. 5.16. Устанавливаемые при ремонте фонарей новые элементы конструкций по своим размерам и физико-техническим характеристикам должны соответствовать заменяемым. 5.17. В тех случаях, когда в процессе осмотра фонарей выявлены элементы конструкций с дефектами, которые не могут быть устранены, они должны быть заменены на новые с такими же характеристиками. ПРИЛОЖЕНИЕ 1СПРАВОЧНЫЕ
ЗНАЧЕНИЯ СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧЕ ЭЛЕМЕНТОВ СВЕТОПРОПУСКАЮЩЕГО ЗАПОЛНЕНИЯ
ФОНАРЕЙ
|
№ п.п. |
Элементы светопропускающего заполнения |
Государственный стандарт на материал или изделие |
Приведенное сопротивление теплопередаче , м2·°С/Вт |
1 |
Остекление одинарное |
0,18 |
|
Остекление двойное раздельное |
0,36 |
||
2 |
Однокамерный стеклопакет с межстекольным расстоянием d = 16 мм из стекла: |
|
|
листового |
|
0,34 |
|
с твердым селективным покрытием на одном из стекол |
|
0,53 |
|
с мягким селективным покрытием на одном из стекол |
|
0,59 |
|
3 |
Двухкамерный стеклопакет из стекла: |
|
|
листового (с межстекольным расстоянием 6 мм) |
|
0,42 |
|
листового (с межстекольным расстоянием 12 мм) |
|
0,49 |
|
с твердым селективным покрытием на одном из стекол |
|
0,61 |
|
с мягким селективным покрытием на одном из стекол |
|
0,68 |
|
с твердым селективным покрытием на одном из стекол и заполнением межстекольного пространства аргоном |
|
0,68 |
|
4 |
Купол из полиметилметакрилата (органического стекла) двухслойный |
0,42 |
|
5 |
Профилированный лист из прозрачного поливинилхлорида (ПВХ) однослойный |
- |
0,19 |
6 |
Панель сотовая из поликарбоната толщиной, мм: |
- |
|
6 |
|
0,25 |
|
10 |
|
0,35 |
|
16 |
|
0,45 |
|
25 |
|
0,65 |
|
Примечания 1. К мягким селективным покрытиям стекла относят покрытия с тепловой эмиссией менее 0,15, к твердым - более 0,15. 2. Значения приведенного сопротивления теплопередаче изделий, указанные в таблице, допускается использовать в качестве расчетных при отсутствии данных в стандартах или технических условиях на эти материалы и изделия. |
№ п.п. |
Помещения |
Расчетная температура воздуха в помещении в холодный период года, °С |
1 |
Жилые комнаты квартир и общежитий в районах с температурой наиболее холодной пятидневки выше минус 31 °С |
18 (20) |
2 |
То же, в районах с температурой наиболее холодной пятидневки минус 31 °С и ниже |
20 (22) |
3 |
Кухни |
18 |
4 |
Вестибюли, общие коридоры, лестничные клетки в жилых домах |
16 |
5 |
То же, в общежитиях |
18 |
6 |
Помещения для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, для администрации и персонала |
18 |
7 |
Зрительные залы в клубах и театрах |
20 |
8 |
Помещения библиотек |
18 |
9 |
Спортивные залы, крытые катки |
18 |
10 |
Торговые залы магазинов: |
|
продовольственных |
12 |
|
универсальных и непродовольственных |
15 |
|
11 |
Помещения больниц, палаты: |
|
наркозные, родовые, послеоперационные, для грудных детей |
25 |
|
для взрослых больных |
20 |
|
послеоперационные, реанимационные, предродовые, фильтры, приемно-смотровые |
22 |
|
перевязочные, предоперационные |
22 |
|
стерилизационные |
18 |
|
12 |
Помещения детских садов: |
|
групповых, раздевальных - младших групп |
22 (23) |
|
старших групп |
20 (21) |
|
спальни - младших групп (ясельных) |
21 (22) |
|
дошкольных |
19 (20) |
|
буфетные |
16 |
|
для музыкальных и гимнастических занятий |
19 (20) |
|
бассейнов |
30 |
|
13 |
Школьные помещения: |
|
классные, учебные кабинеты, лаборатории |
18 (21) |
|
учебные мастерские |
15 (17) |
|
актовый зал, лекционные аудитории, клубные комнаты |
18 (20) |
|
кружковые |
18 (21) |
|
спальные комнаты школьных интернатов |
16 (18) |
|
14 |
Производственные помещения с категориями работ: |
|
легкой Iа |
21 (18) |
|
Iб |
20 (17) |
|
средней тяжести IIа |
17 (15) |
|
IIб |
15 (13) |
|
тяжелой III |
13 (12) |
|
Примечания 1. В пп. 1, 2 в скобках даны значения расчетной температуры воздуха в помещениях для престарелых и семей инвалидов. 2. В пп. 12, 13 в скобках даны значения расчетной температуры воздуха в помещениях общественных зданий, расположенных в северной строительно-климатической зоне и северной части о. Сахалин. 3. В п. 14 в скобках даны значения расчетной температуры воздуха в производственных помещениях с непостоянными рабочими местами. 4. Категории работ (п. 14) указываются в отраслевых нормативных документах. |
