ГОСТ 19127-73* МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ НАКЛАДКИ ДВУХГОЛОВЫЕ К
РЕЛЬСАМ Конструкция и размеры ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

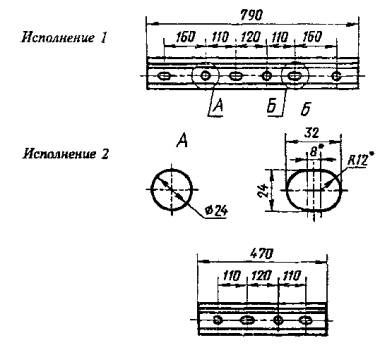

Утвержден Постановлением Государственного комитета стандартов Совета Министров СССР от 14 сентября 1973 г. № 2157. Срок введения установлен с 01.01.75 Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94) * Переиздание (август 1998 г.) с Изменением № 1, утвержденным в июне 1985 г. (ИУС 9-85) 1. Настоящий стандарт распространяется на стыковые двухголовые накладки к железнодорожным рельсам типа Р43. 2. Конструкция и размеры накладок должны соответствовать указанным на черт. 1 (расчетные данные указаны в приложении). Черт. 1 * Размеры для справок Черт. 2 * Размеры для справок 3. Исполнения накладок и расположение болтовых отверстий с наружной стороны накладок должны соответствовать указанным на черт. 2. Выбор исполнения накладок устанавливается по согласованию между изготовителем и потребителем. Условное обозначение накладки к рельсам типа Р43 исполнения 1: Накладка 1Р43 ГОСТ 19127-73 То же, исполнения 2. Накладка 2Р43 ГОСТ 19127-73. (Измененная редакция, Изм. № 1). 4. Радиусы закруглений, не указанные на чертеже, выполняются размером 2-6 мм. 5. Предельные отклонения по размерам накладки в миллиметрах должны соответствовать указанным ниже: По размерам болтовых отверстий со стороны продавливания........... ±0,5 По смешению отверстий от номинального расположения................. ±1,0 По высоте.................................................................................................. ±0,5 По толщине шейки................................................................................... ±0,8 По длине................................................................................................... ±4,0 Высота накладки проверяется шаблоном по опорным поверхностям. 6. Размеры, на которые не установлены предельные отклонения, в готовых накладках не контролируются, но должны обеспечиваться технологией с точностью до ±1,0 мм. 7. Технические требования - по ГОСТ 4133-73. ПРИЛОЖЕНИЕСправочное РАСЧЕТНЫЕ ДАННЫЕ Площадь поперечного сечения проката, см2....................... 26,65 Расстояние до центра тяжести, см: от верха накладки................................................................... 4,92 от низа накладки..................................................................... 4,53 от внешней грани.................................................................... 1,88 Угол наклона осей к горизонту: главной..................................................................................... -4º 03’ нейтральной............................................................................ 23º 08’ Момент инерции, см4: относительно центральных осей: горизонтальной....................................................................... 190,0 вертикальной........................................................................... 27,1 центробежный......................................................................... -11,6 относительно главных осей: наибольший............................................................................. 190,8 наименьший............................................................................ 26,3 Момент сопротивления, см3: по верху накладки................................................................... 38,9 по низу накладки.................................................................... 42,1 по внешней грани (наибольший).......................................... 14,4 Масса, кг: 1 м проката.............................................................................. 20,92 накладки исполнения 1.......................................................... 16,01 накладки исполнения 2.......................................................... 9,49 Примечание. Масса определена, исходя из номинальных размеров и плотности стали 7850 кг/м3. ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1). |
|
