ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ АРМАТУРЫ,
СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ
НА Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)

ТИПЫ. ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И РАЗМЕРЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ

ГОСТ 12815-80
(СТ СЭВ 3249-81, СТ СЭВ 3250-81, СТ СЭВ 3251-81)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ
ЧАСТЕЙ И ТРУБОПРОВОДОВ НА
Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)

Типы. Присоединительные размеры
и размеры уплотнительных поверхностей

Flanges for valves, fittings, and pipelines for
Pnom from 0,1 to 20 MPa (from 1 to 200 kgf/cm2).
Types. Connecting dimensions and dimensions
of sealing surfaces

ГОСТ
12815-80

(СТ СЭВ 3249-81,
СТ СЭВ 3250-81,
СТ СЭВ 3251-81)

Срок действия с 01.01.83
до 01.01.93

1. Настоящий стандарт распространяется на фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков, аппаратов и резервуаров на условное давление Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С) и на фланцы с прокладками из фторопласта-4 на условное давление Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 73 до 473 К (от минус 200 до плюс 200 °С).

Стандарт не распространяется на фланцы трубопроводов транспортных машин, если эти фланцы не предназначены для присоединения арматуры или приборов общего назначения, а также фланцы стандартизованные ГОСТ 1536-76 и ГОСТ 4433-76.

Требования пп. 1 - 3; 5; 6; 10 - 12 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

(Измененная редакция, Изм. № 2, 3).

(Измененная редакция, Изм. № 5).

2. Типы и основные параметры фланцев должны соответствовать указанным в табл. 1, присоединительные размеры, размеры и исполнения уплотнительных поверхностей - указанным на черт. 1 - 6 и в табл. 2 - 11, кроме размеров уплотнительных поверхностей щип-паз под фторопластовые прокладки, которые должны соответствовать указанным на черт. 6 и в табл. 12.

(Измененная редакция, Изм. № 5).

Таблица 1

Тип фланца

Условное давление Py, МПа (кгс/см2)

Уловный проход Dy, мм

Литые из серого чугуна по ГОСТ 12817-80

0,1; 0,25 (1; 2,5)

15 - 3000

0,6 (6)

15 - 2400

1,0 (10)

15 - 2000

1,6 (16)

15 - 1000

Литые из ковкого чугуна по ГОСТ 12818-80

1,6; 2,5; 4,0 (16; 25; 40)

15 - 80

Литые стальные по ГОСТ 12819-80

1,6 (16)

15 - 1600

2,5 (25)

15 - 1400

4,0 (40)

15 - 800

6,3 (63)

15 - 600

10 (100)

15 - 400

16 (160)

15 - 300

20 (200)

15 - 250

Стальные плоские приварные по ГОСТ 12820-80

0,1; 0,25 (1; 2,5)

10 - 2400

0,6 (6)

10 - 1600

1,0 (10)

10 - 1600

1,6 (16)

10 - 1200

2,5 (25)

10 - 800

Стальные приварные встык по ГОСТ 12821-80

0,1; 0,25; 0,6 (1; 2,5; 6)

10 - 1600

1,0; 1,6; 2,5; 4,0 (10; 16; 25; 40)

10 - 1200

6,3 (63)

10 - 400; 500 - 1200

10 (100)

10 - 400

16 (160)

15 - 300

20 (200)

15 - 250

Стальные свободные на приварном кольце по ГОСТ 12822-80

0,1; 0,25; 0,6; 1,0; 1,6; 2,5 (1; 2,5; 6; 10; 16; 25)

10 - 500

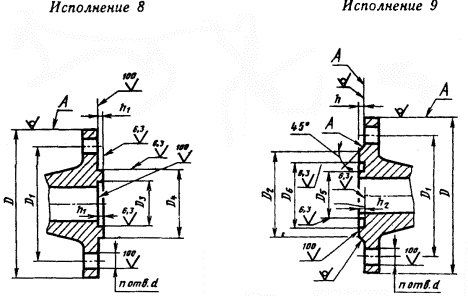

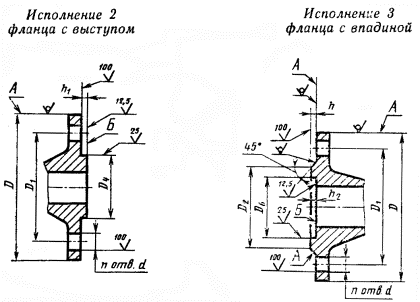

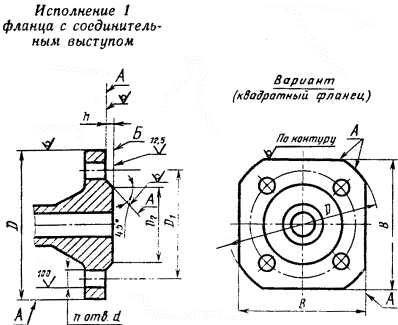

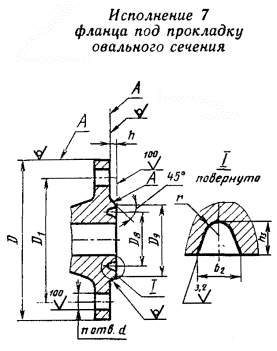

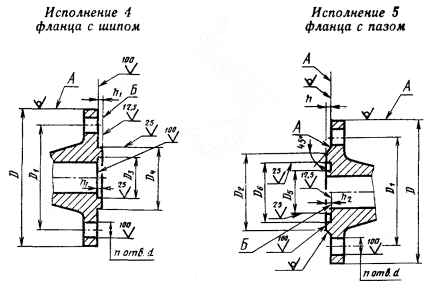

Черт. 1.

Черт. 2.

Черт. 3.

Черт. 4.

Черт. 5.

Черт. 6.

Примечания к черт. 1 - 6:

1. Допускается обработка поверхностей А с шероховатостью Ra £ 100 мкм.

2. Допускается обработка поверхности Б с шероховатостью Ra £ 25 мкм при кругообразном направлении неровностей.

3. Допускается вместо Ð 45° выполнять округление.


Таблица 2

Py 0,1 и 0,25 МПа (1,0 и 2,5 кгс/см2)

Размеры, мм

Проход условный Dy

D

D1

D2

D3

D4

D5

D6

d

n

h

h1

h2

B

Номинальный диаметр болтов или шпилек

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

10

75

50

35

20

19

30

29

19

18

31

30

11

11

4

4

2

4

4

3

3

60

М10

М10

15

80

55

40

25

23

35

33

24

22

36

34

65

20

90

65

50

32

33

46

43

31

32

47

44

70

25

100

75

60

39

41

53

51

38

40

54

52

75

32

120

90

70

49

49

63

59

48

48

64

60

14

14

95

М12

М12

40

130

100

80

56

55

70

69

55

54

71

70

3

100

50

140

110

90

69

66

83

80

68

65

84

81

110

65

160

130

110

89

86

103

100

88

85

104

101

125

80

185

150

128

103

101

17

115

102

100

118

116

18

18

140

М16

М16

100

205

170

148

123

117

143

137

122

116

144

138

4,5

3,5

155

125

235

200

178

149

146

169

166

148

145

170

167

8

8

-

150

260

225

202

176

171

196

191

175

170

197

192

(175)

290

255

232

206

203

226

223

205

202

227

224

200

315

280

258

231

229

251

249

230

228

252

250

(225)

340

305

282

256

256

276

276

255

255

277

277

250

370

335

312

286

283

306

303

285

282

307

304

12

12

300

435

395

365

336

336

356

356

335

335

357

357

22

22

4

5

4

М20

М20

350

485

445

415

381

386

407

406

380

385

408

407

5

4

400

535

495

465

431

436

457

456

430

435

458

457

16

16

(450)

590

550

520

481

489

507

509

480

488

508

510

500

640

600

570

531

541

557

561

530

540

558

562

20

600

755

705

670

531

635

657

661

630

634

658

662

26

26

20

5

6

5

М24

М24

(700)

860

810

775

736

737

762

763

735

736

763

764

24

24

800

975

920

880

841

841

867

867

840

840

868

868

30

30

М27

М27

(900)

1075

1020

980

-

-

-

-

-

-

-

-

-

-

-

-

1000

1175

1120

1080

28

28

1200

1375

1320

1280

32

32

1400

1575

1520

1480

36

36

1600

1785

1730

1690

40

40

(1800)

1985

1930

1890

44

44

2000

2190

2130

2090

48

48

(2200)

2405

2340

2295

33

33

52

52

6

М30

М30

2400

2605

2540

2495

56

56

(2600)

2805

2740

2695

60

60

(2800)

3035

2960

2910

36

39

64

64

М33

М36

3000

3240

3160

3110

68

68

(Поправка. ИУС 11-2005 г.)

Таблица 3

Py 0,6 МПа (6 кгс/см2)

Размеры, мм

Проход условный Dy

D

D1

D2

D3

D4

D5

D6

d

n

h

h1

h2

B

Номинальный диаметр болтов или шпилек

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

10

75

50

35

20

19

30

29

19

18

31

30

11

11

4

4

2

4

4

3

3

60

М10

М10

15

80

55

40

25

23

35

33

24

22

36

34

65

20

90

65

50

32

33

46

43

31

32

47

44

70

25

100

75

60

39

41

53

51

38

40

54

52

75

32

120

90

70

49

49

63

59

48

48

64

60

14

14

95

М12

М12

40

130

100

80

56

55

70

69

55

54

71

70

3

100

50

140

110

90

69

66

83

80

68

65

84

81

110

65

160

130

110

89

86

103

100

88

85

104

101

125

80

185

150

128

103

101

117

115

102

100

118

116

18

18

140

М16

М16

100

205

170

148

123

117

143

137

122

116

144

138

4,5

3,5

155

125

235

200

178

149

146

169

166

148

145

170

167

8

8

-

150

260

225

202

176

171

196

191

175

170

197

192

(175)

290

255

232

206

203

226

223

205

202

227

224

200

315

280

258

231

229

251

249

230

228

252

250

(225)

340

305

282

256

256

276

276

255

255

277

277

250

370

335

312

286

283

306

303

285

282

307

304

12

12

300

435

395

365

336

336

356

356

335

335

357

357

22

22

4

5

4

М20

М20

350

485

445

415

381

386

407

406

380

385

408

407

5

4

400

535

495

465

431

436

457

456

430

435

458

457

16

16

(450)

590

550

520

481

489

507

509

480

488

508

510

500

640

600

570

531

541

557

561

53U

540

558

562

20

600

755

705

670

631

635

657

661

630

634

658

662

26

26

20

5

6

5

М24

М24

(700)

860

810

775

736

737

762

763

735

73iS

763

764

24

24

800

975

920

880

841

841

867

867

840

840

868

868

30

30

М27

М27

(900)

1075

1020

980

-

-

-

-

-

-

-

-

-

-

-

-

1000

1175

1120

1080

28

28

1200

1400

1340

1295

33

33

32

32

М30

М30

1400

1620

1560

1510

36

36

36

М33

1600

1820

1760

1710

40

40

(1800)

2045

1970

1920

39

39

44

44

М36

М36

2000

2265

2180

2125

42

45

48

48

М39

М42

(2200)

2475

2390

2335

52

52

6

2400

2685

2600

2545

56

56

(Поправка. ИУС 11-2005 г.)

Таблица 4

Py 1,0 МПа (10 кгс/см2)

Размеры, мм

Проход условный Dy

D

D1

D2

D3

D4

D5

D6

d

n

h

h1

h2

B

Номинальный диаметр болтов или шпилек

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

10

90

60

42

24

34

23

35

14

14

4

4

2

4

4

3

3

70

М12

М12

15

95

65

47

29

39

28

40

75

20

105

75

58

36

50

35

51

80

25

115

85

68

43

57

42

58

90

32

135

100

78

51

65

50

66

18

18

105

М16

М16

40

145

110

88

61

75

60

76

3

110

50

160

125

102

73

87

72

88

125

65

180

145

122

95

109

94

110

140

80

195

160

133

106

120

105

121

8

150

100

215

180

158

129

149

128

150

8

4,5

3,5

-

125

245

210

184

155

175

154

176

150

280

240

212

183

203

182

204

22

22

М20

М20

(175)

310

270

242

213

233

212

234

200

335

295

268

239

259

238

260

(225)

365

325

295

266

286

265

287

250

390

350

320

292

312

291

313

12

12

300

440

400

370

343

363

342

364

4

5

4

350

500

460

430

395

421

394

422

16

16

5

4

400

565

515

482

447

473

446

474

26

26

М24

М24

(450)

615

565

532

497

523

496

524

20

20

500

670

620

585

549

575

548

576

600

780

725

685

649

651

675

677

648

650

676

678

30

30

5

6

5

М27

М27

(700)

895

840

800

751

751

777

777

750

750

778

778

24

24

800

1010

950

905

856

851

882

877

855

850

883

878

33

33

М30

М30

(900)

1110

1050

1005

-

-

-

-

-

-

-

-

28

28

-

-

-

-

1000

1220

1160

1110

36

М33

М30

1200

1455

1380

1330

39

39

32

32

М36

М36

1400

1675

1590

1530

42

45

36

36

М39

М42

1600

1915

1820

1750

48

52

40

40

М45

М48

(1800)

2115

2020

1950

44

44

2000

2325

2230

2150

48

48

Таблица 5

Py 1,6 МПа (16 кгс/см2)

Размеры, мм

Проход условный Dy

D

D1

D2

D3

D4

D5

D6

d

n

h

h1

h2

B

Номинальный диаметр болтов или шпилек

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

10

90

60

42

24

34

23

35

14

14

4

4

2

4

4

3

3

70

М12

М12

15

95

65

47

29

39

28

40

75

20

105

75

58

36

50

35

51

80

25

115

85

68

43

57

42

58

90

32

135

100

78

51

65

50

66

18

18

105

М16

М16

40

145

110

88

61

75

60

76

3

110

50

160

125

102

73

87

72

88

125

65

180

145

122

95

109

94

110

140

80

195

160

133

106

120

105

121

8

150

100

215

180

158

129

149

128

150

8

4,5

3,5

-

125

245

210

184

155

175

154

176

150

280

240

212

183

203

182

204

22

22

М20

М20

(175)

310

270

242

213

233

212

234

200

335

295

268

239

259

238

260

12

12

(225)

365

325

295

266

286

265

287

250

405

355

320

292

312

291

313

26

26

М24

М24

300

460

410

370

343

363

342

364

4

5

4

350

520

470

430

395

421

394

422

16

16

5

4

400

580

525

482

447

473

446

474

30

30

М27

М27

(450)

640

585

532

497

523

496

524

20

20

500

710

650

585

549

575

548

576

33

33

М30

М30

600

840

770

685

649

651

675

677

648

650

676

678

36

39

5

6

5

М33

М36

(700)

910

840

800

751

751

777

777

750

750

778

778

24

24

800

1020

950

905

856

851

882

877

855

850

883

878

39

М36

(900)

1120

1050

1005

-

-

-

-

-

-

-

-

28

28

-

-

-

-

1000

1255

1170

1110

42

45

М39

М42

1200

1485

1390

1330

48

52

32

32

М45

М48

1400

1685

1590

1530

36

36

1600

1925

1820

1750

56

56

40

40

М52

М52

Таблица 6

Py 2,5 МПа (25 кгс/см2)

Размеры, мм

Проход условный Dy

D

D1

D2

D3

D4

D5

D6

d

n

h

h1

h2

B

Номинальный диаметр болтов или шпилек

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

10

90

60

42

24

34

23

35

14

14

4

2

4

4

3

3

70

М12

М12

15

05

65

47

29

39

28

40

75

20

105

75

58

36

50

35

51

80

25

115

85

68

43

57

42

58

90

32

135

100

78

51

65

50

66

18

18

105

М16

М16

40

115

110

88

61

75

60

76

3

110

50

160

125

102

73

87

72

88

125

65

180

145

122

95

109

94

110

8

-

80

195

160

133

106

120

105

121

100

230

190

158

129

149

128

150

22

22

4,5

3,5

М20

М20

125

270

220

184

155

175

154

176

26

26

М24

М24

150

300

250

212

183

203

182

204

(175)

33C

280

242

213

233

212

234

12

200

360

310

278

239

259

238

260

(225)

395

340

305

266

286

265

287

30

30

М27

М27

250

425

370

335

292

312

291

313

300

485

430

390

343

363

312

364

16

4

5

4

350

550

490

450

395

421

394

422

33

33

5

4

М30

М30

400

610

550

505

447

473

446

474

36

М33

(450)

660

600

555

497

523

496

524

20

500

730

660

615

549

575

548

576

39

М36

600

840

770

720

649

651

575

377

648

550

676

678

39

5

6

5

М36

(700)

960

875

820

751

751

777

777

750

750

778

778

42

45

24

М39

М42

800

1075

990

930

356

351

882

877

855

350

883

878

48

М45

(900)

1185

1090

1030

-

-

-

-

-

-

-

-

52

28

-

-

-

-

М48

1000

1315

1210

1140

56

56

М52

М52

1200

1525

1420

1350

32

1400

1750

1640

1560

62

62

36

М56

М56

Таблица 7

Py 4,0 МПа (40 кгс/см2)

Размеры, мм

Проход условный Dy

D

D1

D2

D3

D4

D5

D6

d

n

h

h1

h2

B

Номинальный диаметр болтов или шпилек

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

10

90

60

42

24

34

23

35

14

14

4

2

4

4

3

3

70

М12

М12

15

95

65

47

29

39

28

40

75

20

105

75

58

36

50

35

51

80

25

115

85

68

43

57

42

58

90

32

135

100

78

51

65

50

66

18

18

105

М16

М16

40

145

110

88

61

75

60

76

3

110

50

160

125

102

73

87

72

88

125

65

180

145

122

95

109

94

110

8

-

80

195

160

133

106

120

105

121

100

230

190

158

129

149

128

150

22

22

4,5

3,5

М20

М20

125

270

220

184

155

175

154

176

26

26

М24

М24

150

300

250

212

183

203

182

204

(175)

350

295

242

213

233

212

234

30

30

12

М27

М27

200

375

320

285

239

259

238

260

(225)

415

355

315

266

286

265

287

33

33

М30

М30

250

445

385

345

292

312

291

313

300

510

450

410

343

363

342

364

16

4

5

4

350

570

510

465

395

421

394

422

36

5

4

М33

М30

400

655

585

535

447

473

446

474

39

39

М36

М36

(450)

680

610

560

497

523

496

524

20

500

755

670

615

549

575

548

576

42

45

М39

М42

600

890

795

735

649

651

675

677

648

650

676

678

48

52

5

6

5

М45

М48

(700)

995

900

810

751

751

777

777

750

750

778

778

24

800

1135

1030

960

856

851

882

877

855

850

883

878

56

56

М52

М52

(900)

1250

1140

1070

-

-

-

-

-

-

-

-

28

-

-

-

-

1000

1360

1250

1180

1200

1575

1460

1380

62

62

32

М56

М56

Таблица 8

Py 6,3 МПа (63 кгс/см2)

Размеры, мм

Проход условный Dy

D

D1

D2

D3

D4

D5

D6

D7

D8

D9

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

10

100

70

42

24

34

23

35

18

35

50

15

105

75

47

29

39

28

40

24

55

20

125

90

58

36

50

35

51

30

45

58

25

135

100

68

43

57

42

58

35

50

68

32

150

110

78

51

65

50

66

42

65

78

40

165

125

88

61

75

60

76

52

75

88

50

175

135

102

73

87

72

88

63

85

102

65

200

160

122

95

109

94

110

85

10

132

80

210

170

133

106

120

105

121

97

115

133

100

250

200

158

129

149

128

150

124

145

170

125

295

240

184

155

175

154

176

153

175

205

150

340

280

212

183

203

182

204

181

205

240

(175)

370

310

212

213

233

212

234

218

235

270

200

405

345

285

239

259

238

260

243

265

285

(225)

430

370

315

266

286

265

287

270

280

315

250

470

400

345

292

312

291

313

298

320

345

300

530

460

410

343

363

342

364

345

375

410

350

595

525

465

395

421

394

422

394

420

465

400

670

585

535

447

473

446

474

445

480

535

500

800

705

615

549

575

548

576

-

-

-

600

925

820

735

649

651

675

677

648

650

676

678

(700)

1045

935

840

-

-

-

-

800

1165

1050

960

(900)

1285

1170

1070

1000

1415

1290

1180

1200

1665

1530

1380

Продолжение табл. 8

Проход условный Dy

d

n

h

h1

h2

h3

b2

r

Номинальный диаметр шпилек

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

10

14

14

4

2

4

4

3

3

6,5

9

2,8

М12

М12

15

20

18

18

М16

М16

25

32

22

22

М20

М20

40

3

50

8,0

12

4,0

65

8

80

100

26

26

4,5

3,5

М24

М24

125

30

30

М27

М27

150

33

33

М30

М30

(175)

12

200

36

М33

(225)

250

39

М36

300

16

4

5

4

350

39

39

5

4

М36

М36

400

42

45

М39

М42

500

48

52

20

-

-

-

М45

М48

600

56

56

5

6

5

М52

М52

(700)

24

-

-

-

-

800

62

62

М56

М56

(900)

28

1000

70

70

М64

М64

1200

78

78

32

М72

М72

Таблица 9

Py 10 МПа (100 кгс/см2)

Размеры, мм

Проход условный Dy

D

D1

D2

D3

D4

D5

D6

D7

D8

D9

d

n

h

h1

h2

h3

b2

r

Номинальный диаметр шпилек

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

10

100

70

42

24

34

23

35

18

35

50

14

14

4

2

4

4

3

3

6,5

9

2,8

М12

М12

15

105

75

47

29

39

28

40

24

55

20

125

90

58

36

50

35

51

30

45

58

18

18

М16

М16

25

135

100

68

43

57

42

58

35

50

68

32

150

110

78

51

65

50

66

42

65

78

22

22

М20

М20

40

165

125

88

61

75

60

76

52

75

88

3

50

195

145

102

73

87

72

88

63

85

102

26

26

8,0

12

4,0

М24

М24

65

220

170

122

95

109

94

110

85

110

140

8

80

230

180

133

106

120

105

121

97

115

150

100

265

210

158

129

149

128

150

124

145

175

30

30

4,5

3,5

М27

М27

125

310

250

184

155

175

154

176

153

175

210

33

33

М30

М30

150

350

290

212

183

203

182

204

181

205

250

12

(175)

380

320

242

213

233

212

234

218

235

280

200

430

360

285

239

259

238

260

243

265

285

36

39

М33

М36

(225)

470

400

315

266

286

265

287

270

280

315

39

М36

250

500

430

345

292

312

291

313

298

320

345

300

585

500

410

343

363

342

364

345

375

410

42

45

16

4

5

4

М39

М42

350

655

560

465

395

421

394

422

394

420

65

48

52

5

4

11,0

17

5,8

М45

М48

400

715

620

535

447

473

446

474

445

480

535

Таблица 10

Py 16 МПа (160 кгс/см2)

Размеры, мм

Проход условный Dy

D

D1

D2

D3

D4

D5

D6

D7

D8

D9

d

n

h

h1

h2

h3

b2

r

Номинальный диаметр шпилек

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

15

105

75

47

29

39

28

40

24

35

55

14

14

4

2

4

4

3

3

6,5

9

2,8

М12

М12

20

125

90

58

36

50

35

51

30

45

58

18

18

М16

М16

25

135

100

68

43

57

42

58

35

50

68

32

150

110

78

51

65

50

66

42

65

78

22

22

М20

М20

40

165

125

88

61

75

60

76

52

75

88

3

50

195

145

102

73

87

72

88

63

95

115

26

26

8,0

12

4,0

М24

М24

65

220

170

122

95

109

94

110

85

110

140

8

80

230

180

133

106

120

105

121

97

130

150

100

265

210

158

129

149

128

150

124

145

175

30

30

4,5

3,5

М27

М27

125

310

250

184

155

175

154

176

153

190

210

33

33

М30

М30

150

350

290

212

183

203

182

204

181

205

250

12

10,0

14

4,2

(175)

380

320

242

213

233

212

234

218

255

280

36

11,0

17

5,8

М33

200

430

360

285

239

259

238

260

243

275

315

39

М36

М36

(225)

470

400

315

266

286

265

287

270

305

350

39

250

500

430

345

292

312

291

313

298

330

380

42

М39

300

585

500

410

343

363

342

364

345

380

410

45

16

4

5

4

14,0

23

8,5

М42

Таблица 11

Py 20 МПа (200 кгс/см2)

Размеры, мм

Проход условный Dy

D

D1

D2

D3

D4

D5

D6

D7

D8

D9

d

n

h

h1

h2

h3

b2

r

Номинальный диаметр шпилек

15

120

82

47

29

39

28

40

24

40

55

22

4

2

4

3

6,5

9

2,8

М20

20

130

90

58

36

50

35

51

30

45

58

25

150

102

68

43

57

42

58

35

50

68

26

М24

32

160

115

78

51

65

50

66

42

65

78

40

170

124

88

61

75

60

76

52

75

91

3

8,0

12

4,0

50

210

160

102

73

87

72

88

63

95

129

8

65

260

203

122

99

109

94

110

85

130

167

30

М27

80

290

230

133

106

120

105

121

97

160

190

33

М30

100

360

292

158

129

149

128

150

124

190

245

39

4,5

3,5

М36

125

385

318

184

155

175

154

176

153

205

271

12

10,0

14

4,2

150

440

360

212

183

203

182

204

181

240

306

45

11,0

17

5,8

М42

(175)

475

394

242

213

233

212

234

218

275

340

200

535

440

285

239

259

238

260

243

305

380

52

М48

(225)

580

483

315

266

286

265

287

-

-

-

56

-

-

-

М52

250

670

572

345

292

312

291

313

-

-

-

16

Примечания к табл. 1 - 12:

1. Фланцы с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.

2. Фланцы должны изготовляться с размерами по предпочтительному ряду 2.

3. Для ранее разработанных изделий размеры d и D2, D7 и D9 допускается выполнять по рабочим чертежам до замены технологической оснастки.


Таблица 12

Размеры, мм

Условный проход Dy

Py, МПа (кгс/см2)

Ряд

D3, D5

D4, D6

h1

h2

10

До 0,63

(6,3)

1

19

31

4

3

2

18

30

Св. 0,63 (6,3) до 10 (100)

1; 2

23

35

15

До 0,63

(6,3)

1

24

36

2

22

34

Св. 0,63 (6,3) до 20 (200)

1; 2

28

40

20

До 0,63

(6,3)

1

31

47

2

32

44

Св. 0,63 (6,3) до 20 (200)

1; 2

35

51

25

До 0,63

(6,3)

1

38

54

2

40

52

Св. 0,63 (6,3) до 20 (200)

1; 2

42

58

32

До 0,63

(6,3)

1

48

64

2

60

Св. 0,63 (6,3) до 20 (200)

1; 2

50

66

40

До 0,63

(6,3)

1

55

71

2

54

70

Св. 0,63 (6,3) до 20 (200)

1; 2

60

76

50

До 0,63

(6,3)

1

68

84

2

65

81

Св. 0,63 (6,3) до 20 (200)

1; 2

72

88

65

До 0,63

(6,3)

1

88

104

2

85

101

Св. 0,63 (6,3) до 20 (200)

1; 2

94

110

80

До 0,63

(6,3)

1

102

118

2

100

116

Св. 0,63 (6,3) до 20 (200)

1; 2

105

121

100

До 0,63 (6,3)

1

122

144

6

5

2

116

138

Св. 0,63 (6,3) до 20 (200)

1; 2

128

150

125

До 0,63 (6,3)

1

148

170

2

145

167

Св. 0,63 (6,3) до 20 (200)

1; 2

154

176

150

До 0,63 (6,3)

1

175

197

2

170

192

Св. 0,63 (6,3) до 20 (200)

1; 2

182

204

(175)

До 0,63 (6,3)

1

205

227

2

202

224

Св. 0,63 (6,3) до 20 (200)

1; 2

212

234

200

До 0,63 (6,3)

1

230

252

2

228

250

Св. 0,63 (6,3) до 20 (200)

1; 2

238

260

(225)

До 0,63 (6,3)

1; 2

225

277

Св. 0,63 (6,3) до 20 (200)

1; 2

265

287

250

До 0,63 (6,3)

1

285

307

2

282

304

Св. 0,63 (6,3) до 20 (200)

1; 2

291

313

300

До 0,63 (6,3)

1; 2

335

357

Св. 0,63 (6,3) до 16 (160)

1; 2

242

364

350

До 0,63 (6,3)

1

380

408

2

385

407

Св. 0,63 (6,3) до 10 (100)

1; 2

394

422

400

До 0,63 (6,3)

1

430

458

2

435

457

Св. 0,63 (6,3) до 10 (100)

1; 2

446

474

450

До 0,63 (6,3)

1

480

508

2

488

510

Св. 0,63 (6,3) до 4,0 (400)

1; 2

496

524

500

До 0,63 (6,3)

1

530

558

2

540

562

Св. 0,63 (6,3) до 6,3 (63)

1; 2

548

576

600

До 0,63 (6,3)

1

630

658

2

634

662

Св. 0,63 (6,3) до 6,3 (63)

1

648

676

2

650

678

700

До 0,63 (6,3)

1

735

763

2

736

764

Св. 0,63 (6,3) до 4,0 (40)

1; 2

750

778

800

До 0,63 (6,3)

1; 2

840

868

Св. 0,63 (6,3) до 4,0 (40)

1

855

883

2

850

878

(Измененная редакция, Изм. № 1, 3, 4).

3. Поля допусков посадочных мест под фторопластовые прокладки в сопрягаемых деталях должны соответствовать указанным в табл. 13.

4. Допускается изготовлять фланцы других конструкций с другими исполнениями уплотнительных поверхностей, в том числе с уплотнительными канавками на соединительном выступе или приварном кольце, с обязательным выполнением присоединительных размеров по табл. 2 - 11.

5. Проходы условные - по ГОСТ 28338-89.

Давление номинальное (условное) - по ГОСТ 26349-84.

Давления рабочие - по ГОСТ 356-80.

(Измененная редакция, Изм. № 5).

Таблица 13

Диаметр (шипа или паза), мм

Поле допуска

Отверстие

Вал

От 18 до 30

Н12

b12

Св. 30 до 130

d11

Св. 130 до 260

Н11

Св. 260 до 500

f9

Св. 500 до 800

Н10

f9

Св. 800 до 1000

Н9

(Измененная редакция, Изм. № 3).

6. Отверстия под болты и шпильки во фланцах арматуры машин, приборов, патрубков аппаратов и резервуаров для удобства монтажа должны располагаться симметрично по отношению к главным осям (но не на главных осях).

(Измененная редакция, Изм. № 3).

(Измененная редакция, Изм. № 5).

7. Допускается фланцы всех исполнений, имеющие 4 отверстия под болты (или шпильки), изготовлять квадратными на Ру £ 4,0 МПа (40 кгс/см2).

8. Допуски размеров D и В:

для чугунных литых и литых стальных фланцев - по 9 классу точности ГОСТ 26645-85;

для фланцев, изготавливаемых из проката обычной точности (В), - по ГОСТ 2590-88 и ГОСТ 2591-88;

для фланцев, изготавливаемых методом кислородной и плазменно-дуговой резки, - по 2-му классу точности ГОСТ 14792-80;

для фланцев штампованных, изготавливаемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой, - по классу точности Т4 ГОСТ 7505-89, при этом допускается усиление шва, которое при определении предельного отклонения не учитывается;

при изготовлении другими методами - по h16.

(Измененная редакция, Изм. № 4).

(Измененная редакция, Изм. № 5).

9. (Исключен, Изм. № 3).

10. Предельные отклонения номинального размера h:

± 1 мм при h = 2 мм;

± 2 мм при h > 2 мм.

Для литых фланцев допускается выполнение размера h

не менее 2 мм для Dy £ 32 мм

и не менее 3 мм для Dy > 32 мм.

(Измененная редакция, Изм. № 3).

11. Предельные отклонения номинальных размеров:

h1 и h2                                                                                   + 0,5 мм

D2                                                                                            ± 4,0 мм

D3, D6                                                                                    Н12

D4, D5                                                                                    h12

D7                                                                                            ± 0,75 мм

D8                                                                                            ± 0,15 мм

b2, h3                                                                                      0,4 мм

d                                                                       Н15

D9                                                                                            h14

(Измененная редакция, Изм. № 3, 4).

12. Для соединений типа А по ГОСТ 14140-81 позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении не должен быть более, мм:

1,0 - для отверстий диаметром 11 мм;

2,0 - для отверстий диаметром от 14 до 26 мм;

3,0 - для отверстий диаметром от 30 до 45 мм;

4,0 - для отверстий диаметром 52 и 56 мм;

6,0 - для отверстий диаметром от 62 до 78 мм.

При изготовлении фланцев с резьбовыми отверстиями (тип В по ГОСТ 14140-81) позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении не должен быть более, мм:

0,5 - для отверстий диаметром 11 мм;

1,0 - для отверстий диаметром от 14 до 26 мм;

1,6 - для отверстий диаметром от 30 до 45 мм;

2,0 - для отверстий диаметром 52 и 56 мм;

3,0 - для отверстий диаметром от 62 до 78 мм.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ
Справочное

Информационные данные о соответствии ГОСТ 12815-80 СТ СЭВ 3249-81 СТ СЭВ 3250-81 и СТ СЭВ 3251-81.

Пункт 2 ГОСТ 12815-80 соответствует пунктам: 4 и 5 СТ СЭВ 3249-81; 4, 5 и 6 СТ СЭВ 3250-81; 4 и 5 СТ СЭВ 3251-81.

(Введено дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР.

ИСПОЛНИТЕЛИ

М. И. Власов, Ю. И. Тарасьев (руководитель темы), Р. И. Хасанов, О. И. Федоров.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.05.80 № 2240.

3. Срок проверки - 1992 г.; периодичность проверки 5 лет.

4. Стандарт соответствует СТ СЭВ 3249-81, СТ СЭВ 3250-81, СТ СЭВ 3251-81 в части присоединительных размеров круглых и квадратных фланцев.

5. ВЗАМЕН ГОСТ 1233-67, ГОСТ 1234-67.

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 356-80

5

ГОСТ 1536-76

1

ГОСТ 4433-76

1

ГОСТ 12817-80 - ГОСТ 12822-80

2

ГОСТ 14140-81

12

ГОСТ 26645-85

8

7. Переиздание (ноябрь 1989 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в марте 1983 г., декабре 1983 г., декабре 1987 г., сентябре 1980 г, апреле 92 г. (ИУС 6-83, 3-84, 4-88, 12-89, 7-92).



уроки по алготрейдингу на Python с нуля



Яндекс цитирования

   Copyright © 2008-2024 ,  www.infosait.ru

backtrader - уроки алготрейдинга на python
