МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ СССР
ГЛАВЖЕЛЕЗОБЕТОН
ВНИИЖЕЛЕЗОБЕТОН



ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
на капитальный ремонт оборудования и оснастки для производства железобетонных напорных виброгидропрессованных труб





Москва - 1981



Утверждены Главным Управлением промышленности сборного железобетона Минстройматериалов СССР

СОДЕРЖАНИЕ

ПРЕДИСЛОВИЕ

I. ТЕХНИЧЕСКИЕ УСЛОВИЯ НА КАПИТАЛЬНЫЙ РЕМОНТ ОБОРУДОВАНИЯ ДЛЯ ПРОИЗВОДСТВА ЖЕЛЕЗОБЕТОННЫХ НАПОРНЫХ ВИБРОГИДРОПРЕСОВАННЫХ ТРУБ

1. Общие технические требования

2. Технические требования на очистку, мойку и разборку оборудования

3. Технические требования на контроль-сортировку деталей оборудования

4. Технические требования к деталям, поступающим на сборку, и к сборке капитально отремонтированного оборудования

5. Технические требования к сборке капитально отремонтированного оборудования

6. Технические требования на окраску капитально отремонтированного оборудования

7. Испытание и приемка капитально отремонтированного оборудования

8. Технические требования к комплектности капитально отремонтированного оборудования

9. Гарантии ремонтного предприятия на капитально отремонтированное оборудование

10. Маркирование, упаковка, транспортирование и хранение капитально отремонтированного оборудования

II. ТЕХНИЧЕСКИЕ УСЛОВИЯ НА КАПИТАЛЬНЫЙ РЕМОНТ СТАЛЬНЫХ ФОРМ ДЛЯ ПРОИЗВОДСТВА ЖЕЛЕЗОБЕТОННЫХ НАПОРНЫХ ВИБРОГИДРОПРЕССОВАННЫХ ТРУБ

1. Технические требования

2. Технические требования на очистку, мойку и разборку

3. Технические требования на контроль-сортировку деталей стальных форм

4. Технические требования к деталям и узлам, поступающим на сборку стальных форм

5. Технические требования на сборку капитально отремонтированных узлов и стальной формы

6. Технические требования на окраску и защиту поверхностей капитально отремонтированных стальных форм

7. Испытание и приемка капитально отремонтированных стальных форм

8. Технические требования к комплектности капитально отремонтированных форм

9. Гарантии, ремонтного предприятия на капитально отремонтированную форму стальную

10. Маркирование, упаковка, транспортирование и хранение капитально отремонтированной формы

III. ТЕХНИЧЕСКИЕ УСЛОВИЯ НА КАПИТАЛЬНО ОТРЕМОНТИРОВАННЫЕ ЧЕХЛЫ РЕЗИНОВЫЕ И РЕЗИНО-КОРДНЫЕ

1. Технические требования

2. Правила приемки

3. Метода контроля

4. Транспортирование и хранение

5. Указания по эксплуатации.

6. Гарантия поставщика.

IV. ТЕХНИЧЕСКИЕ УСЛОВИЯ НА КАПИТАЛЬНО ОТРЕМОНТИРОВАННЫЕ РАСТРУБООБРАЗОВАТЕЛИ РЕЗИНОВЫЕ БЕСФЛАНЦЕВЫЕ

1. Технические требования

2. Правила приемки

3. Методы испытания

4. Транспортирование и хранение

5. Указания по эксплуатации

6. Гарантии поставщика

V. ТЕХНЙЧЕСКИЕ ТРЕБОВАНИЯ НА СДАЧУ И ВЫДАЧУ ИЗ КАПИТАЛЬНОГО РЕМОНТА СТАЛЬНЫХ ФОРМ ДЛЯ ПРОИЗВОДСТВА ВИБРОГИДРОПРЕССОВАННЫХ ТРУБ

1. Порядок сдачи стальной формы в капитальный ремонт

2. Порядок выдачи стальной формы из капитального ремонта

3. Комплектность стальной формы

4. Гарантии ремонтного предприятия на капитально отремонтированную стальную форму

Приложение 1 Акт № ________ на сдачу (прием) в капитальный ремонт изделия

Приложение 2 Акт № ________ на выдачу (прием) из капитального ремонта



Утверждена

Главным Управлением

промышленности

сборного железобетона

Минстройматериалов СССР



"Технические требовании на капитальный ремонт оборудования и оснастки для производства железобетонных напорных виброгидропрессованных труб" включают: требования к разборке, очистке, мойке оборудования и оснастки, контролю - сортировке деталей, деталям, поступающим на сборку и сборке отремонтированного оборудования и оснастки, их окраске, испытанию, приемке, комплектности, маркированию, упаковке, транспортированию и хранению оборудования и оснастки; гарантии ремонтного предприятия на капитально отремонтированное оборудование и оснастку; технические требования на сдачу и выдачу из капитального ремонта стальных форм для производства виброгидропрессованных труб, которые определяют порядок сдачи стальной формы и приема ее из капитального ремонта.

Настоящие "Технические требования..." предназначены для инженерно-технических работников заводов, связанных с эксплуатацией и ремонтом оборудования для производства железобетонных напорных виброгидропрессованных труб, конструкторско-технологических отделов, разрабатывающих техническую документацию на ремонт оборудования и оснастки, а также специализированных участков и цехов по ремонту оборудования.

ПРЕДИСЛОВИЕ

Эффективность производства железобетонных напорных виброгидропрессованных труб и их качество, наряду с другими факторами, в немалой степени зависят от технического состояния основного технологического оборудования и оснастки, которое в процессе эксплуатации изменяется в сторону ухудшения технико-экономических показателей.

Для восстановления этих показателей оборудование в установленном порядке периодически подвергают ремонтным воздействиям, которые, должны выполняться в соответствии с утвержденной ремонтной документацией, предусмотренной ГОСТ 2.602-68.

В настоящее время отсутствует конструкторская и технологическая документация на капитальный ремонт оборудования и оснастки. В результате чего невозможно оценить объем и качество выполненных ремонтных работ. Для устранения этого разработаны технические требования, которые содержат основные указания по разборке, мойке и очистке поступающего в капитальный ремонт оборудования и оснастки; требования на контроль - сортировку деталей и к поступающим на сборку деталям; указания по сборке, испытанию, приемке и окраске оборудования.

Их соблюдение является обязательным для всех предприятий, проводящих капитальный ремонт оборудования и оснастки для производства железобетонных напорных виброгидропрессованных труб.

Выполнение настоящих "Технических требований..." в процессе ремонта позволяет обеспечить послеремонтный срок службы оборудования и оснастки, при соблюдении правил эксплуатации и технического обслуживания, не менее 80% от фактически достигнутого срока службы новых изделий, полученного при эксплуатации в сравнимых условиях.

"Технические требования..." составлены на основании проведенных исследований, изучения и обобщения опыта ремонта оборудования и оснастки заводами, выпускающими трубы, технической документации Брянского завода ирригационных машин и др.

"Технические требования..." разработаны в лаборатории эксплуатации и ремонта оборудования ВНИИжелезобетон к.т.н. Ратниковым И.А., и Малевичем И.Л., инженерами Жаровой И.А., Орешиной В.Н. и Сидоровой В.А. Замечания и предложения по "Техническим требованиям..." просим направлять по адресу: г. Москва, 111524, ул. Плеханова, 7, ВНИИжелезобетон.

I. ТЕХНИЧЕСКИЕ УСЛОВИЯ НА КАПИТАЛЬНЫЙ РЕМОНТ ОБОРУДОВАНИЯ ДЛЯ ПРОИЗВОДСТВА ЖЕЛЕЗОБЕТОННЫХ НАПОРНЫХ ВИБРОГИДРОПРЕСОВАННЫХ ТРУБ

Технические условия разработаны на основании решения протокола № 1 технического совещания у гл. инженера Главжелезобетона от 23 января 1979 г.

Технические условия содержат указания по разборке, мойке и очистке, поступающего в капитальный ремонт оборудования для производства железобетонных напорных виброгидропрессованных труб, основные требования по контролю - сортировке деталей и к поступающим на сборку деталям, указания по сборке и испытанию оборудования, a также требования к комплектности, окраске маркировке, упаковке, транспортированию и хранению. Они являются обязательными для всех предприятий, выполняющих капитальный ремонт оборудования для производства железобетонных напорных виброгидропрессованных труб.

Выполнение настоящих технических требований в процессе ремонта обеспечивает послеремонтный срок службы оборудования для производства железобетонных напорных виброгидропрессованных труб не менее 80% от фактически достигнутого доремонтного срока службы, полученного при эксплуатации в сравнимых условиях.

Технические условия составлены на основании технической документации Брянского завода ирригационного машиностроения, обобщения опыта ремонта оборудования заводами, производящими железобетонные напорные виброгидропрессованные трубы, материалов ВНИИжелезобетона и других научно-исследовательских и проектно-конструкторских организаций.

1. Общие технические требования

Технические требования на капитальный ремонт распространяются на оборудование, предназначенное для изготовления железобетонных напорных виброгидропрессованных труб диаметром 600; 700; 800; 900; 1000 и 1200 мм.

Подача бетона, предварительное уплотнение, гидропрессование и тепловая обработка труб осуществляется при вертикальной установке формы.

Капитальный ремонт стальных форм 6873/1EЭ ÷ 5ЕЭ (СМЖ-89 ÷ СМЖ-93) производится по отдельным условиям.

1.1. Капитальный ремонт оборудования производится по технологии, утвержденной в установленном порядке.

Капитально отремонтированное оборудование должно соответствовать требованиям настоящих технических условий, государственных стандартов и ремонтных чертежей, утвержденных в установленном порядке.

1.2. Ремонтные предприятия, осуществляющие ремонт оборудования для производства железобетонных напорных виброгидропрессованных труб в централизованном порядке должны проводить модернизацию деталей в соответствии с изменениями конструкции, предусмотренными чертежами завода-изготовителя.

1.3. При централизированном капитальном ремонте оборудования отремонтированные детали должны удовлетворять условию взаимозаменяемости.

1.4. Технологические процессы капитального ремонта деталей оборудования должны обеспечивать заданные показатели качества изделия в условиях его изготовления при минимальных затратах на выполнение работ.

1.5. Все материалы, применяемые для капитального ремонта изделий, должны соответствовать по своим качествам и размерам требованиям ГОСТ, указанным в ремонтных чертежах, спецификациях и настоящим техническим условиям.

1.6. Качество материалов, предназначенных для капитального ремонта изделий, должно быть подтверждено сертификатами предприятия-поставщика материала или актами испытаний специализированной лаборатории.

1.7. Заготовки из листового и фасонного проката должны быть очищены от загрязнений, окалины, коррозии, заусенцев, наплывов и не должны иметь расслоений и трещин. Способ очистки и мойки заготовок не должен изменять структуру металла в сторону ухудшения и понижать его прочность.

1.8. Заготовки должны быть отрихтованы и не должны иметь местных искривлений, более 2 мм на длине в 1000 мм. Острые кромки должны быть притуплены радиусом или фаской не менее 0,5 мм.

1.9. Детали из листового и фасонного проката, согнутые по радиусу не должны иметь трещин, надрывов и коробления.

1.10. Детали, изготовленные из листового и профильного проката, не подлежащие механической обработке, должны быть отрихтованы, острые кромки притуплены, на поверхности не должно быть вмятин и забоин. Допустимая непрямолинейность не более 2 мм на 1000 мм длины.

1.11. На поверхности труб для пневмо- и гидросистем не должно быть окалины, трещин, глубоких рисок. Допускаются небольшие вмятины и продольные риски без острых углов, глубиной до 1 мм, но не выше 10% от толщины стенки, и другие дефекты, вызванные способом производства при условии, что толщина стенки не выходит за пределы установленного допуска.

1.12. Отливки из конструкционной нелигированной стали, используемые для капитального ремонта оборудования, должны соответствовать требованиям ГОСТ 977-55, группа II и совпадать с указанной маркой на чертеже.

1.13. Отливки из серого и антифрикционного чугуна, поставляемые для капитального ремонта оборудования должны отвечать требованиям соответственно ГОСТ 1412-70 и ГОСТ 1505-80 и совпадать с указанной на чертеже маркой.

1.14. Припуски на механическую обработку и допустимые отклонения по размерам и весу отливок, поставляемых для капитального ремонта оборудования, из чугуна должны отвечать требованиям ГОСТ 1855-55, a из стали ГОСТ 2009-55 - III класса точности.

1.15. Используемые для капитального ремонта оборудования, отливки из алюминия должны отвечать требованиям ГОСТ 2685-63 и маркироваться по ГОСТ 2171-73, из безоловянистой бронзы ГОСТ 493-54 и бронзы, содержащей олово - ГОСТ 613-65. Бронзовые трубки должны соответствовать ГОСТ 1623-72.

1.16. Поставляемые для капитального ремонта оборудования: баббиты оловянные и свинцовые должны соответствовать ГОСТ 1320-74, медь - ГОСТ 859-66, олово - ГОСТ 860-60.

1.17. Применяемые для капитального ремонта поковки и штамповки из углеродистой и легированной стали должны иметь допуски, припуски и кузнечные напуски на детали, которые соответствуют требованиям ГОСТ 7505-74 при горячей объемной штамповке, ГОСТ 7062-67 - при свободной ковке на прессах и ГОСТ 7829-70 при свободной ковке на молотах III группы точности.

1.18. На поверхности для капитального ремонта оборудования, поковок, не подлежащих механической обработке, не должно быть трещин, плён, закатов, волосовин и других дефектов, влияющих на прочность деталей или ухудшающих их работоспособность.

1.19. Сварка и наплавка деталей при восстановлении и ремонте должны производиться строго в соответствии с технологическим процессом.

1.20. Типы, размеры, конструктивные элементы и допускаемые отклонения в сварных швах при ремонте деталей должны отвечать требованиям ГОСТ 5264-69 и ГОСТ 11534-65 для ручной сварки, ГОСТ 8713-70 и ГОСТ 11533-65 - для полуавтоматической сварки под слоем флюса, ГОСТ 14771-69 - для сварки в защитных газах.

1.21. Кромки в местах сварки, а также прилегающие к ним участки шириной не менее 20 мм должны быть очищены от ржавчины, окалин и других загрязнений.

1.22. Bсe исходные материалы (электроды, флюсы и др.), предназначенные для капитального ремонта деталей с использованием методов сварки и наплавки, должны иметь сертификаты или данные анализов лабораторных испытаний.

1.23. Величина деформированности деталей из листового проката, подготовленных для капитального ремонта оборудования методом сварки и наплавки при отсутствии указаний на ремонтных чертежах, допускается на 1000 мм длины дл толщины до 5 мм не более 1,5 мм, от 5 до 12 мм - 2 мм, от 12 до 20 мм - 2,5 мм и свыше 20 мм - 3 мм. Допустимое отклонение от прямолинейности деталей из продольного проката не более 2 мм на 1000 мм длины.

1.24. В сварных соединениях при капитальном ремонте оборудования недопустимы: трещины всех видов; непровары по сечению шва в вершине угловых и тавровых сварных соединений, выполненных без разделок кромок; поры, расположенные в виде сплошной сетки; наплывы; подрезы, наибольший размер которых более 0,5 мм при толщине стали до 10 мм и 1 мм - при толщине свыше 10 мм; незаваренные кратеры, свищи, прожоги металла в шве; смещение кромок выше норм, установленных в ремонтных чертежах; одиночные поры и шлаковые включения размером более 2 мм в количестве более двух штук на длине шва 100 мм.

1.25. Обнаруженные в сварных швах шлаковые включения, трещины, прожоги, непроваренные места, пористости должны быть удалены до основного металла и заварены вновь. Устранение дефектов без предварительной разделки не допускается. При многослойном шве или наплавке, после наложения каждого слоя, он должен быть очищен от шлака, металлических брызг и прочих загрязнений.

1.26. Все сварные швы должны быть проверены визуально или с помощью лупы с увеличением до 10 paз, а их сечения посредством шаблонов.

1.27. При капитальном ремонте объемных грузозахватных приспособлений при выполнении сварочных работ не допускаются подрезы в сварных швах и к производству всех видов сварочных работ допускаются сварщики, имеющие «Удостоверение сварщика на право выполнения ответственных сварочных работ».

1.28. Механическая обработка деталей при капитальном ремонте оборудования должна производиться в полном соответствии с технологическим процессом.

1.29. Резьба метрическая должна соответствовать ГОСТ 3150-59 с допусками по ГОСТ 16093-70, трапецеидальная - ГОСТ 9484-73 и ГОСТ 9562-60 трубная цилиндрическая - ГОСТ 6357-73, коническая - ГОСТ 6211-69, коническая дюймовая с углом профиля 60° - ГОСТ 6111-62.

1.30. На резьбовой поверхности не должно быть повреждений (срывов ниток, вытянутости, искаженного профиля, забоин, заусенцев и др.). Чистота поверхности резьбы, если нет указаний на ремонтном чертеже, должна быть не ниже RZ 20 по ГОСТ 2789-73.

1.31. Поверхность деталей, прошедших механическую обработку, после капитального ремонта не должна иметь заусенцев, забоин и других повреждений. Заусенцы должны быть зачищены, а острые кромки притуплены.

1.32. Режимы термической обработки восстановленных деталей должны обеспечивать требуемую структуру и механические свойства материала деталей, а также указанную на ремонтном чертеже твердость и глубину термообработки.

1.33. Термически обработанные детали не должны иметь трещин, расслоений, выкрашивания, шелушения, вздутия, неравномерной твердости. При наличии перечисленных дефектов детали должны выбраковываться.

1.34. Восстановленные детали, подвергнутые термической обработке в соответствии с требованиями ремонтного чертежа, подлежат контролю и должны иметь клеймо отдела технического контроля с отметкой марки стали, из которой изготовлены, или документ, подтверждающий термообработку.

1.35. Требования и допуски на резиновые манжеты и кольца должны соответствовать ГОСТ 6969-54 и ГОСТ 9833-73.

1.36. Детали из войлока должны быть изготовлены в соответствии с требованиями ГОСТ 6308-71.

1.37. Гальванические покрытия, цинковые, хромовые, кадмиевые, никелевые и другие должны быть без наростов, трещин, царапин, рисок, забоев, пузырей, питтинга и не должны отслаиваться. Контроль толщины слоя гальванического покрытия производить по ГОСТ 3002-70.

2. Технические требования на очистку, мойку и разборку оборудования

2.1. Операции мойки и очистки должны обеспечивать требуемую чистоту рабочих мест и постов, предусмотренных технологическими процессами капитального ремонта оборудования.

2.2. Оборудование и ocнacткa постов и рабочих мест, на которых производится разборка, должно обеспечивать удобную разборку технологического оборудования на узлы и узлов на детали и исключать возможность повреждения и разрушения деталей при разборке.

2.3. Поступающее в капитальный ремонт оборудование должно быть подвергнуто наружной мойке и очистке внутренних полостей в собранном состоянии.

2.4. На промытых и очищенных наружных поверхностях технологического оборудования в сборе загрязнения не допускаются. Чистота поверхностей контролируется белой хлопчатобумажной салфеткой.

2.5. Остаточная загрязненность поверхностей деталей, поступающих на дефектовку и сборку, допускается не более 0,5 мг на 1 см2.

2.6. Разборка, очистка и мойка оборудования должна быть многостадийной с соблюдением следующей очередности; наружная мойка оборудования в сборе; разборка оборудования на узлы; разборка узлов на детали; мойка деталей, очистка мелких и крепежных деталей в шнековой или барабанной установке с последующей мойкой (ополаскиванием).

Разборку оборудования на узлы и узлов на детали производить в последовательности, обратной его обскому процессу и монтажу, предусмотренному технологией сборки завода-изготовителя, и инструкцией по монтажу.

2.7. Очистка и мойка узлов и деталей должна производиться яри строгом соблюдении состава растворов, температурных режимов и продолжительности обработки.

2.8. При разборке оборудования и узлов использовать только исправные приспособления, съемники, инструмент и тару, позволяющие соблюдать требования техника безопасности и обеспечить сохранность деталей от повреждения.

3. Технические требования на контроль-сортировку деталей оборудования

3.1. Детали, поступающие на контроль-сортировку, должны быть тщательно очищены от загрязнений, старой краски, продуктов коррозии, обезжирены, промыты и высушены.

3.2. Детали дефектуются в соответствии с картами на контроль-сортировку, которые разрабатываются на каждую марку оборудования и утверждаются в установленном порядке.

3.3. Детали, которые подвергаются контролю, подразделяют на следующие группы: годные без ремонта, подлежащие ремонту и негодные.

3.4. Проконтролированные детали должны иметь следующую маркировку красками: годные без ремонта - белой; подлежащие ремонту - желтой или зеленой; негодные - красной.

3.5. Все узды и детали при капитальном ремонте одной модели технологического оборудования могут быть обезличены.

3.6. В процессе контроля-сортировки деталей такие дефекты, как облаты, трещины, вмятины, раковины и другое, обнаруживают визуальным осмотром. Выявление трещин у ответственных деталей необходимо осуществлять с помощью дефектоскопа.

3.7. Размеры и характер трещин и обломов, при наличии которых детали подлежат выбраковке, являются в значительной степени условными. В отдельных случаях, при достаточном освоении того или иного метода устранения этих дефектов, можно несколько изменять их допустимые величины, принимая решения об этом на месте.

3.8. В случаях, когда наличие, обломов или трещин для данной детали не является характерным, этот дефект в картах на контроль-сортировку не указывается.

При обнаружении на подобных деталях обломов или трещин решение о способе восстановления или о выбраковке этой детали, принимается ремонтным предприятием, исходя из его технических возможностей и экономической целесообразности такого ремонта.

3.9. Для контроля размеров деталей должны применяться специальные инструменты (скобы, листовые или неполные пробки, шаблоны) и приспособления. Допускается применение универсальных инструментов (штангенциркуля, индикаторные нутромеры, микрометры и др.).

3.10. Размеры деталей необходимо контролировать в сечениях и направлениях наибольших взносов.

3.11. В ряде случаев карты на контроль-сортировку предусматривают несколько способов устранения дефектов: наплавка в среде углекислого газа, под слоем флюса и другие. Выбор наиболее приемлемого из рекомендуемых методов зависят от технических возможностей ремонтного предприятия. Допускается применение, не указанных методов, если они освоены данными предприятием и гарантируют высокое качество ремонта.

3.12. допускается ремонтировать детали с дефектами, по которым предусмотрена их выбраковка. При этом ремонтное предприятие обязано гарантировать высокое качество ремонта.

3.13. Резьбу необходимо контролировать визуальным осмотром, проверкой с сопряженной деталью или, в ответственных случаях, резьбовым непроходным калибром (пробка для внутренних резьб и кольцо для наружных).

4. Технические требования к деталям, поступающим на сборку, и к сборке капитально отремонтированного оборудования

4.1. Поступающие на сборку оборудования детали должны соответствовать техническим требованиям, изложенным в технологии ремонта и восстановления их методами наплавки, сварки, пластического деформирования, замены частей на новые и механической обработки, а также требования ремонтных чертежей, которые утверждаются в установленном порядке.

4.2. На деталях, поступающих на сборку, не допускаются забоины, царапины, коррозия и загрязнения (следа охлаждающей жидкости, старой антикоррозионной смазки, посторонние частицы и др.).

4.3. Детали, поступающие на сборку должны быть приняты отделом технического контроля и иметь соответствующую маркировку или документы, подтверждающие их качество.

4.4. Детали и комплектующие изделия, поступающие от сторонней организации, должны иметь клеймо отдела технического контроля и документацию завода-изготовителя, удостоверяющие их качество.

4.5. Сборка узлов и оборудования должна производиться в соответствии с технологическим процессом.

4.6. При сборке изделия не допустимо применение прокладок, клиньев и других компенсаторов, не предусмотренных ремонтными чертежами.

4.7. Вращающиеся детали (шкивы, маховики, ротора и т.п.), при необходимости, должны подвергаться балансировке. Технические требования на балансировку и допустимая величина дисбаланса указываются на ремонтных чертежах.

4.8. Перед сборкой подшипники качения должны быть тщательно очищены от консервационной смазки, высушены и заполнены соответствующей смазкой.

Корпуса подшипников качения, смазываемые консистентной смазкой, заполняются на 2/3 свободного пространства.

4.9. Перед посадкой подшипников качения на вал и необходимо нагревать в масле до температуры плюс 80° ÷ 90°C, а перед посадкой в корпус охлаждать до температуры минус 80 ÷ 90°С в нейтральной среде. Допускается производить посадку подшипников качения в корпусе и на вал на прессах или с помощью специальных приспособлений.

4.10. Шестерни цилиндрические, конические и червячные по нормам точности элементов зацепления должны быть изготовлены или восстановлены в соответствии с требованиями чертежа. Поверхности зубьев после восстановления или изготовления колес, шестерён и червяков не должны иметь следов дробления.

4.11. Зубчатые и червячные передачи должны работать плавно без заеданий, рывков, стуков и неравномерного шума.

4.12. Разностенность втулок, стаканов и подобных им изделий должна находиться в пределах допусков на наружный и внутренний размеры.

4.13. Внутренние диаметры втулок после их запрессовки должны быть проверены и, в случае необходимости, обработаны до необходимого размера.

4.14. Прямолинейное перемещение сборочной единицы с деталями (типа каретки) по направляющим должно осуществляться плавно без рывков и заеданий. Клинья должны быть тщательно отрегулированы.

4.15. Потайные головки винтов должны располагаться в зенкованных отверстиях, не выступая над наружной поверхностью деталей.

4.16. Не допустим загиб концов шплинтов под острыми углами. Подвижность шплинтов в прорезях гаек не допустима. Применение нестандартных или бывших в употреблении шплинтов запрещается.

4.17. Резьбовые соединения должны быть обеспечены устройствами, предотвращающими их самоотвёртывание.

4.18. Затягивание болтов, винтов и гаек должно осуществиться нормальным моментом с применением исправного слесарно-сборочного инструмента.

4.19. Опорные поверхности гаек и болтов должны плотно соприкасаться с плоскостями соединяемых деталей.

4.20. Рычаги управления должны надежно фиксироваться в заданном положении и при необходимости плавно и без заеданий перемещаться. Усилие перемещения рычагов управления не должна превышать 3 кгс - с гидроприводом и 6 кгс - с механическим ходом.

4.21. В корпусах сборочных единиц, являющихся ванной для масла после сборки недопустимо сверление отверстий, нарезаний резьбы, снятие заусенцев, для избежания попадания механических частиц на трущиеся поверхности сопряженных деталей, за исключением случаев, которые оговорены в ремонтных чертежах.

4.22. Сальниковые и войлочные уплотнения должны быть выдержаны в горячем минеральном масле при температуре плюс 80 ÷ 90°С непосредственно перед монтажом.

4.23. Каналы, полости и отверстия в деталях, должны быть продуты перед сборкой сжатым воздухом.

4.24. Все полости и отверстия в деталях, предназначенные для подачи густой смазки, a также масленки и гнезда лабиринтов уплотнений должны быть заполнены консистентной смазкой нa 3/ объема.

4.25. Соединение крышек с корпусами и резервуарами, фланцевые соединения тройников, патрубков и т.п. должны быть плотными. Следы отпотевания или подтекания в местах соединения не допустимы.

4.26. Применение лакокрасочных или клеющих материалов для уплотнения разъемных стыков и съемных крышек с целью устранения течи, запрещается.

4.27. Поверхности резиновых деталей, поступающих на сборку, не должны иметь надрывов и рубцов на ребрах.

4.28. Применять наклепывание, накернивание и другие способы некачественной обработки поверхностей с целью обеспечения неподвижного соединения деталей, запрещается.

4.29. Регулировка тормозов должна исключать нагрев деталей при работе в режиме без торможения.

4.30. В процессе сборки скручивание рукавов высокого давления не допустимо.

4.31. Трубопроводы и все соединения всасывающих и нагнетательных магистралей должны быть герметичными. Течь и подсос воздуха в трубопроводах и соединениях не допускаются.

5. Технические требования к сборке капитально отремонтированного оборудования

5.1. Станок для изготовления спиральных каркасов РТ 195Э (СМЖ 88), СМЖ 313:

несоосность плоскостей звездочек не более 1,5 мм.

5.2. Установка для перемотки проволоки 6873/61СЭ (СМЖ-101), СМЖ 365:

ось механизма переключения должна свободно перемещаться в подшипниках;

зубья собачек храпового механизма изменения направления поступательного движения гайки должны входить в зацепление с зубьями храповых колес по всей длине контакта зуба;

гайка должна свободно без заеданий передвигаться по направляющему винту.

5.3. Шнековый бетоноукладчик 6873/10В (СМЖ-96), СМЖ 364:

при установке бетоноукладчика на выравненный рельсовый путь все четыре ходовых колеса должны касаться рельса. Зазор между рельсом и колесом допускается до1 мм.

при вращения шнека витки не должны касаться желоба.

5.4. Установка испытания железобетонных труб 6873/16СА, (СМЖ 97), СМЖ 363:

несоосность осей правой и левой головок должна быть не более 5 мм;

непараллельность рельсов для колес тележки с осью установки не более 3 мм по всей длине рельсов;

непараллельность рельсов подвижной крышки с осью установки не более 2 мм по всей длине. Боковое перемещение подвижной крышки по колее не более 1 мм;

отклонение уровня головок рельсов для подвижной крышки от оси установки не более 2 мм на всей длине;

перед сборкой гидроцилиндра резиновые уплотнения должны быть смазаны техническим вазелином;

герметичность сварных швов бака под масло проверить керосином. Появление следов отпотевания на швах недопустимо;

монтаж гидропривода производить в соответствии с ГОСТ 17411-72;

отклонение поверхности катания четвертого катка тележки от плоскости поверхности катания трех других катков не более 3 мм. Допускается установка под оси регулировочных прокладок.

5.5. Требования к монтажу электрооборудования при капитальном ремонте:

газовые трубы, тройники, угольники и т.п. перед их прокладкой должны быть очищены внутри и снаружи от грязи, ржавчины; зачищены от заусенцев, продуты сжатым воздухом и окрашены внутри грунтом ГФ-020 ГОСТ 4056-63. Наружную поверхность газовых труб, тройников, угольников и т.п. при прокладке по оборудованию или на уровне пола, окрасить краской соответствующей цвету окраски оборудования;

газовые трубы, в которых прокладываются провода, должны, иметь углы поворота правильной формы без деформации и разрыва стенок. Допускается деформирование трубы не свыше 10% внутреннего диаметра;

монтаж электрооборудования при капитальном ремонте должен выполняться в соответствии с "Правилами устройства электроустановок" (ПУЭ);

места вывода проводов из газовых труб и металлорукавов, должны быть изолированы втулками или отрезками поливинилхлоридных трубок ГOCT 19034-73;

перед укладкой в газовые трубы и металлорукавов, у проводов должна быть тщательно проверена изоляция. Запрещается укладывать в трубы и металлорукава провода, имеющие спайки или дефекты изоляции;

провода, монтируемые на панелях управления, крепить скобами и бандажами из белой жести 36-ГЖР-А-П ГОСТ 15580-70, с подкладкой из них электроизоляционного картона марки ЭВС, δ = 0,2 мм ГОСТ 2824-60, провода должны быть увязаны в жгуты льняными нитками ГОСТ 14961-69;

концы гибких (многопроволочных) проводов должны 6ыть снабжены наконечниками, укрепленными с помощью пайки или в кольцо, и подвергнуты лужению;

концы проводов должны иметь не смываемую водой маслом маркировку, которую необходимо выполнять на отрезках поливинилхлоридной трубки дихлорэтановыми чернилами, соответствующими монтажным схемам. Перед маркировкой трубки должны быть протерты растворителем;

электродвигатели электроаппараты, устанавливаемые на оборудовании и в шкафу; должны иметь обозначения, соответствующие обозначениям на принципиальной электрической схеме. Они должны быть нанесены бедой эмалью ПФ-115 соответствующей ГОСТ 6465-63;

после окончания монтажа должна быть проведена проверка электрических цепей омметром на целостность проводов и правильность соединений;

должно быть произведено измерение сопротивления изоляции сети между токоведущими элементами оборудования каждой из фаз и корпусами аппаратов мегометром на 1000 В. Сопротивление изоляции в сухом состоянии должно быть не менее 0,5 мОм;

у электродвигателей, электроаппаратов и электромагнитов перед монтажом проверяется соответствие паспортных данных, данным, указанным в чертежах и спецификациях, внешним осмотром выявляются механические повреждения. Для выявления электродефектов электродвигателя и катушки электроаппаратов подключаются под напряжение, соответствующее их паспортным данным, при этом электродвигатели должны развивать число оборотов в соответствии с паспортом, в электроаппаратах должны свободно перемещаться подвижные части;

корпуса электродвигателей, электрошкафов, пультов управления, разветвительных коробок и трубная проводка должны - надежно заземляться, согласно "Правил устройства электроустановок".

6. Технические требования на окраску капитально отремонтированного оборудования

Общие требования

6.1. Все наружные и внутренние нерабочие поверхности оборудования, кроме мест, которые должны иметь декоративные покрытия, должны быть защищены лакокрасочными покрытиями.

6.2. Окрасу капитально отремонтированных изделий производить после окончания заводских испытаний и их приемки отделом технического контроля завода.

6.3. Подготовка поверхностей к окраске и окраска капитально отремонтированного оборудования восстановленных запасных частей должны производиться в соответствии с требованиями ГОСТ 9.032-74.

6.4. Поверхности, подлежащие окраске, должны быть очищены от грязи, влаги, масла, следов коррозии, а сварные швы от шлака и металлических брызг.

6.5. Поверхности, подготовленные под грунтовку, должны быть чистыми, сухими, без жировых пятен и следов коррозии. Сжатый воздух, применяемый для нанесения грунта, должен быть сухим и чистым. Грунт ГФ-20 ГОСТ 4056-63 должен быть нанесен тонким равномерным слоем без подтеков и пропусков. Окрашенные комплектующие изделия допускается не грунтовать.

6.6. Места, где может скапливаться влага, должны быть перед окраской зашпаклеваны шпатлевкой ПФ-002 ГОСТ 10277-62. Шпатлевка должна наноситься на загрунтованную поверхность. Общая толщина слоев шпатлевки не должна превышать 1,5 мм.

6.7. Внутренние поверхности корпусных деталей, служащих масляной ванной, должны быть окрашены в два слоя маслостойкой эмалью НЦ-5123 красно-коричневой ГОСТ 7462-73; У.6/1 ГОСТ 9.032-74.

6.8. Масленки должны быть окрашены в два слоя эмалью НЦ-5123 красно-коричневой ГОСТ 7462-73; У.6/1 ГОСТ 9.032-74.

Окраска капитально-отремонтированного оборудования

6.9. Наружные поверхности съемных грузозахватных устройств (автоматические захваты, цепные захваты, траверсы и т.п.), шнековых бетоноукладчиков и мостика самоходного должны быть окрашены в два слоя эмалью ПФ-115 красно-оранжевой ГОСТ 6465-63; У.С ГОСТ 9.032-74.

6.10. Роторы, задние бабки, катушки и каретки станков для навивки спиральных каркасов, крышки подвижные и тележки установки, для испытания железобетонных труб, катушки для перемотки проволоки, бухтодержатели, а также ограждения и поручни всего оборудования должны быть окрашены в два слоя эмалью ПФ-115 желтой ГОСТ 6465-63; У.С ГОСТ 9.032-74.

6.11. Пульты управления и шкафпульты оборудования должны быть окрашены в два слоя эмалью голубой ПФ-115 ГОСТ 6465-63; У.C. ГОСТ 9.032-74.

6.12. Наружные поверхности остального оборудования, а также поверхности оборудования, не оговоренные в п.п. 7.6 и 7.7, окрасить в два слоя эмалью серо-голубой ПФ-115 ГОСТ 6465-634; У.С. ГОСТ 9.032-74.

6.13. Наружные поверхности установок для вулканизации и приспособлений для вулканизации окрасить эмалью АЛ-70 ТУМХП КУ-312-53.

6.14. Аппаратный шкаф, разветвительные коробки и пульт управления до установки в них аппаратуры должны быть окрашены внутри белой эмалью ПФ-115 ГОСТ 6465-63 в два слоя и с наружи эмалью цвета оборудования.

6.15. Поверхности, недоступные для окрашивания в собранном состоянии, должны быть окрашены до сборки.

6.16. Стыки разъемных соединений корпусов, крышек, кожухов и т.п. не должны шпатлеваться, и после окраски должны быть очищены.

6.17. Рабочие поверхности трущихся деталей сопряжения (типа ходовых винтов, штоков гидро и пневмоцилиндров и т.п. деталей) не должны окрашиваться, а покрываются смазкой K-17 ГОСТ 10877-64.

6.18. Окрашенное оборудование должно сдаваться отделу технического контроля для проверки качества окраски.

7. Испытание и приемка капитально отремонтированного оборудования

Общие требования

7.1. Приемка отремонтированных деталей, узлов и оборудования производится отделом технического контроля ремонтного предприятия по ремонтным чертежам и настоящим техническим условиям.

7.2. На принятых отремонтированных деталях и узлах должно стоять клеймо отдела технического контроля или соответствующая маркировка.

7.3. Отремонтированные узлы и оборудование предъявляются отделу технического контроля завода перед испытанием собранными и укомплектованными, но не окрашенными.

7.4. Окончательная приемка капитально отремонтированного оборудования производится отделом технического контроля завода после его испытания, окраски и отделки.

Правила приемка и методы испытания капитально отремонтированного оборудования

7.5. Станок для изготовления спиральных каркасов РТ 195Э (СМЖ 88), СМЖ 313:

капитально отремонтированный станок и его составные части собираются на технологической плите и подвергаются внешнему осмотру, контрольным замерам, испытаниям на холостом ходу и под нагрузкой;

при проведении внешнего осмотра и контрольных замеров должно быть проверено: качество капитального ремонта узлов и надежность всех соединений, а также их соответствие ремонтным чертежам и техническим условиям, правильность и качество сборки отдельных узлов, механизмов и станка в целом, наличие смазки в соответствие с картой смазки, сопротивление изоляция (измерение сопротивления изоляции должно быть произведено мегометром на 1000 вольт при отключенных токоприемниках и источниках питания), которое замеряется между каждой парой жил кабеля между цепью и корпусом станка и которое должно быть не менее 0,5 мОм;

должна быть проведена проверка капитально отремонтированного станка на геометрическую точность: непараллельность оси передней бабки к направляющим станции не должна превышать 0,2 мм на длине 500 мм в горизонтальной плоскости и 1 мм на длине 500 мм в вертикальной плоскости; несоосности передней и задней бабок в горизонтальном и вертикальном направлениях должна быть не более 1 мм;

подготовка станка для испытания на холостом ходу должна включать установку ротора на максимальный диаметр, подводку электроэнергии и сжатого воздуха, смазку всех трущихся поверхностей и заправку масленок смазкой согласно карт смазки.

При испытании станка на холостом ходу производится приработка приводов в течение 2 час и должны контролироваться:

температура подшипников, которая не должна превышать температуру окружающей среды более чем на 50°С, и не быть более +80°С;

правильность взаимодействия узлов и деталей, отсутствие заеданий и рывков в узлах и механизмах, плавность их хода, запуска и торможения;

настройка станка на минимальное и максимальное число оборотов с помощью панельного регулятора на пульте с замером фактического числа оборотов ротора, отклонение которых от номинального числа должно быть не более ±5%;

настройка станка сменными шестернями последовательно на все предусмотренные техническим описанием шаги, с определением величины фактического шага. Погрешность одного шага должна быть не более ± 0,12 мм, наибольшая погрешность по всей длине свыше 1 мм не допустима; диапазоны и плавность регулирования систем Г-Д и ПМУ для СМ 313;

последовательность и четкость срабатывания релейно-контактной аппаратуры;

работа тормозного механизма катушки, которая при включенном приводе станка должна свободно вращаться, а при выключенном - затормаживаться;

плавность включения и регулирования скорости вращения шпинделя передней бабки, плавность передвижения каретки, возможность переключения на ускоренную подачу при обратном ходе каретки и переключения на ручную подачу каретки при перемещении в определенное положение, возможность навивки каркаса на требуемой длине путем перестановки конечных выключателей ограничения хода каретки, правильность установки реечного устройства и возможность его регулирования для осуществления навивки с конической части на цилиндрическую для всех типоразмеров роторов, возможность отключения механической поперечной подачи суппорта, осуществляющейся от рейки и переключения подачи на ручную;

установку задней бабки в рабочее и отведенное положение и работу пиноли;

устанавливаемость каждого ротора и его крепления к передней бабке, a также возможность регулирования диаметрально расположенных полос.

Для проведения испытания капитально отремонтированных станков под нагрузкой должна использоваться проволока и разделительная полоса из ленты, приведенные в таблице 1.



Таблица 1



РТ 195Э

Проволока Ø 6 мм

ГОСТ 7348-63

Масса - 650 кг

Лента 10-М-НТ-3-0

0,5×20 ГОСТ 503-71

Масса - 50 кг

СМЖ 313



Для капитально отремонтированных станков РТ 195Э и СМЖ 313 испытание должно производиться путем изготовления каркаса диаметром 1200 мм из проволоки диаметром 6 м. Навиваемые каркасы должны иметь полную коническую часть и цилиндрическую часть длиной не менее 500 мм.

Работа на капитально отремонтированных станках должна производиться в соответствии с инструкцией по эксплуатации. При работе под нагрузкой проверяется правильность взаимодействия узлов систем управления и укладка проволоки работы закатывающего ролика, допускается не более двух процентов незакатанных язычков полос, но не более чем на двух рядом стоящих витках спирали.

Определяют мощность, потребляемую электродвигателем.

Выявленные в процессе испытания дефекты устраняются и проводятся повторные испытания.

7.6. Установка, для вулканизации раструбов труб 7715/1 и приспособление для вулканизации чехлов 6873/24АЭ:

капитально отремонтированные установки и приспособление подвергают внешнему осмотру, контрольным замерам и испытаниям отдельных узлов на холостом ходу;

при внешнем осмотре и контрольных замерах проверяются качество капитального ремонта узлов, надежность всех соединений и соответствие узлов ремонтным чертежам и техническим условиям, наличие смазки в соответствии с картой смазки, сопротивление изоляции (изменение сопротивления изоляции производят мегометром на 1000 В при отключенном токоприемниках и источниках питания), которое замеряется между каждой парой жил кабеля, между цепью и корпусом оборудования и не должно быть менее 0,5 мОм;

испытания на холостом ходу капитально отремонтированного изделия проводятся на специально оборудованной площадке. При испытании проверяют правильность настройки и работы автоматики. Реле температуры должны быть отрегулированы так, чтобы автоматически выключали нагревательные элементы при температуре плюс 151°С и выключали их при плюс 141°С, при этом скорость увеличения температуры не должна превышать 0,5°С/мин;

обнаружение в процессе испытаний неисправности должны быть устранены и испытания повторены;

7.7. Стен для тарировки пружинных болтов 2568/2А:

капитально отремонтированный стенд подвергают внешнему осмотру, контрольным замерам и испытаниям отдельных узлов на холостом ходу;

при внешнем осмотре и контрольных замерах проверяется, качество капитального ремонта узлов, надежность всех соединений и соответствие узлов ремонтным чертежам и техническим условиям, наличие смазки в соответствии с картой смазки, сопротивление изоляции (измерение сопротивления изоляции производят мегометром на 1000 В при отключенных токоприемниках и источниках питания), которое замеряется между каждой парой жил кабеля, между цепью и корпусом оборудования и не должно быть: не менее 0,5 мОм;

стенд обкатывают на холостом ходу в течение 30 мин. Стенд должен обеспечивать усилие тарировки 6800 кгс;

все обнаруженные при испытании стенда неисправности должны быть устранены, после чего испытания проводят повторно.

7.8. Испытания капитально отремонтированных съемных грузозахватных приспособлений:

собранные траверсы, автоматические и цепкие захваты, стропы и другие грузоподъемные приспособления должны быть подвергнуты испытаниям на ремонтном предприятии;

испытания проводятся с целью определения годности капитально отремонтированных грузоподъемных механизмов к работе. Испытание чалочных цепей, канатов и строп производится нагрузкой вдвое превышающей их грузоподъемность. Траверсы и автоматические захваты испытывают нагрузкой на 25%, превышающей их грузоподъемность;

на крюках, скобах и петлях всех грузоподъемных механизмов должно стоять клеймо с указанием грузоподъемности;

для испытания автоматических захватов использовать трубу или груз, имитирующий ее;

подвешиваемый груз должен быть равномерно распределен между крюками;

объемные грузозахватные приспособления испытываются в неокрашенном виде;

испытания грузозахватных приспособлений производят в следующем порядке: подвергают тщательному внешнему осмотру и контролю на соответствие требованиям рабочих чертежей и технологическим процессам; производят нагрузку съемных грузозахватных приспособлений грузом и их подъем с грузом на высоту 100 мм с выдерживанием в поднятом положении в течение 10 мин, после чего их опускают и проверяют на отсутствие остаточных деформаций, поломок деталей, сохранность сварных швов и других дефектов. При обнаружении остаточных деформаций изделие бракуется. Обнаруженные дефекты устраняются, после чего испытание проводится повторно;

на окрашенных грузозахватных приспособлениях битумным лаком БТ-577 ГОСТ 5631-70 должна быть указана грузоподъемность шрифтом согласно ГОСТ 14192-71.

7.9. Все остальное капитально отремонтированное оборудование для производства железобетонных напорных виброгидропрессованных труб при приемке подвергается внешнему осмотру и контрольным замерам, при которых проверяют: качество капитального ремонта узлов и надежность всех соединений, и соответствие их ремонтным чертежам и техническим условиям, правильность сборки узлов, механизмов и оборудования; наличие смазки в соответствии с картой смазки; сопротивление изоляции (измеряют сопротивление изоляции мегометром на 1000 вольт при отключенных токоприемниках и источниках питания), которое замеряется между каждой парой жил кабеля, между цепью и корпусом оборудования, и которое не должно быть менее 0,5 мОм.

7.10. Периодичность контрольных испытаний капитально отремонтированного оборудования один paз в год.

8. Технические требования к комплектности капитально отремонтированного оборудования

8.1. Комплектность капитально отремонтированного оборудования должна соответствовать комплектности, предусмотренной технической документацией завода-изготовителя на поставку нового изделия потребителю.

8.2. Оборудование должно поставляться ремонтным предприятием комплектно с запасными частями. Перечень и количество запасных частей определяется соглашением между ремонтным предприятием и предприятием потребителем.

9. Гарантии ремонтного предприятия на капитально отремонтированное оборудование

9.1. Ремонтное предприятие обязано в течение десяти месяцев со дня ввода в эксплуатацию оборудования устранять без дополнительной оплаты все возникшие неисправности, а в случае невозможности устранения заменить его.

Замену оборудования или безвозмездное устранение неисправностей ремонтный завод должен производить при условии соблюдения заказчиком требований инструкций по монтажу и эксплуатации завода-изготовителя.

10. Маркирование, упаковка, транспортирование и хранение капитально отремонтированного оборудования

10.1. На каждой единице капитально отремонтированного оборудования должна быть закреплена фирменная табличка, которая должна содержать: наименование ремонтного предприятия; наименование и марку оборудования, номер оборудования по системе нумераций ремонтного предприятия; массу единицы оборудования в сборе; дату выпуска из капитального ремонта.

10.2. На съемных деталях и узлах, входящих в комплект единицы оборудования, должно ставиться клеймо на нерабочих поверхностях, содержащее обозначение элемента оборудования, марку, номер и дату выпуска.

10.3. Ремонтное предприятие обязано сопровождать каждую единицу капитально отремонтированного оборудования паспортом, в котором должно указываться: наименование министерства или ведомства, которому подчинено ремонтное предприятие, наименование и марки отремонтированного оборудования; номер оборудования по системе нумерации ремонтного предприятия; масса оборудования в собранном виде; дата выпуска из капитального ремонта; гарантийные обязательства.

К паспорту должны прилагаться комплектовочная ведомость и ведомость запасных частей.

10.4. Комплектующие детали капитально отремонтированного оборудования и запасные детали должны упаковываться в деревянную тару, на которой должны быть нанесены марка и номер отремонтированного оборудования, к которому они относятся.

10.5. Транспортирование капитально отремонтированных изделий производится автомобильным и железнодорожным транспортом в соответствии с "Правилами движения по дорогам Союза ССР", ГОСТ 9238-73, "Габариты машин, транспортируемые по железным и автомобильным дорогам".

10.6. Хранение законсервированных изделий, оборудования и запасных частей должно осуществляться в закрытых помещениях или под навесами на ровном полу с твердым покрытием. При хранении изделий на открытом воздухе без навеса, необходимо защитить их от атмосферных осадков.

10.7. Транспортирование и хранение капитально отремонтированного оборудования должно исключать возможность механического повреждения и его корродирования.

II. ТЕХНИЧЕСКИЕ УСЛОВИЯ НА КАПИТАЛЬНЫЙ РЕМОНТ СТАЛЬНЫХ ФОРМ ДЛЯ ПРОИЗВОДСТВА ЖЕЛЕЗОБЕТОННЫХ НАПОРНЫХ ВИБРОГИДРОПРЕССОВАННЫХ ТРУБ

1. Технические требования

Технические требования на капитальный ремонт распространяются на стальные формы, предназначенные для изготовления железобетонных напорных виброгидропрессованных труб.

Подача бетона, предварительное уплотнение, гидропрессование и тепловая обработка труб осуществляются при вертикальной установке формы.

1.1. Капитальный ремонт форм должен производиться по технологии, утвержденной в установленном порядке. Капитально отремонтированная форма должна отвечать настоящим техническим требованиям и чертежам на изготовление нового изделия.

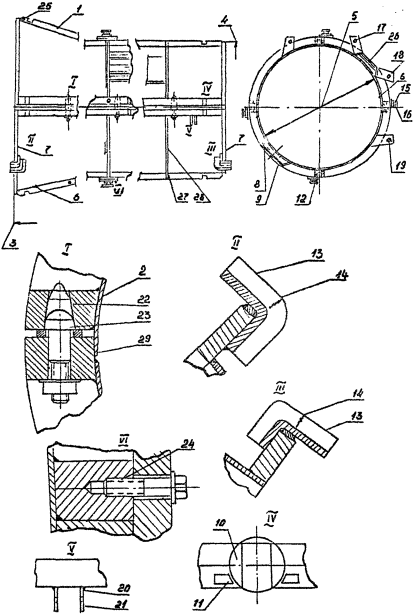

1.2. Капитально отремонтированная форма должна состоять из следующих основных частей, наружной формы, внутренней формы, калибрующего, верхнего и нижнего анкерных и уплотнительного колец, трубопроводов, рукава высокого давления и захватов.

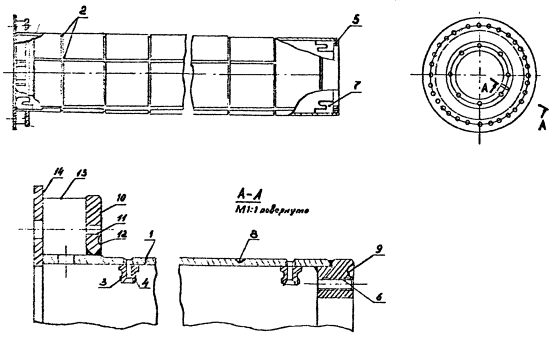

Наружная форма для производства труб диаметром условного прохода 500; 600; 700; 800 мм состоят из двух секций, а для труб диаметром условного прохода 900; 1000; 1200 мм и более - из четырех секций, штифтов конических и шайб. Секции собираются с помощью пружинных болтов.

Внутренняя форма включает в себя собственную форму, прокладки нижнюю и верхнюю, кольца нижнее и прижимное, трубопроводы, заглушки, болты, корпус, манжет, скобу, гайки, втулку, ниппель, штуцер, кронштейны.

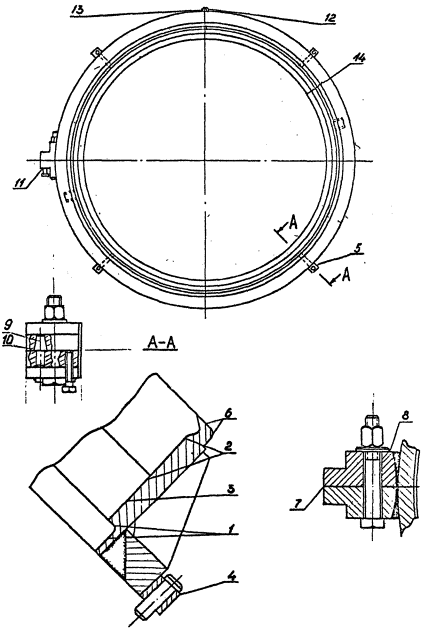

Кольцо калибрующее состоит из кольца, упора, шайбы, болтов и гайки.

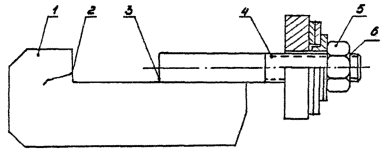

Захват включает в себя скобу со шпилькой, плитку и гайку.

1.3. Ремонтные предприятия, осуществляющие капитальный ремонт стальных форм в централизованном порядке, должны проводить модернизацию деталей, в соответствии с изменениями конструкции, предусмотренными чертежами завода-изготовителя.

1.4. При централизованном капитальном ремонте стальных форм, отремонтированные детали и узлы должны удовлетворять условию взаимозаменяемости.

1.5. Технологические процессы должны обеспечивать заданные показатели качества продукции в условиях ее изготовления при минимальных затратах на выполнение работ.

1.6. Резьба в отверстиях деталей, а также болтов, гаек и винтов не долина иметь повреждений (срыв ниток, вытянутость и др.). Не допускается использование болтов, винтов и гаек с провернутыми гранями.

Болты и винты, имеющие изгиб, выбраковываются.

1.7. При капитальном ремонте стальных форм в случае необходимости замены элементов деталей и узлов должен применяться материал, предусмотренный заводом-изготовителем на изделие.

1.8. Заготовки, из листового и фасонного проката должны быть очищены от загрязнений, окалины, коррозии, заусенцев, наплывов и не должны иметь расслоений и трещин. Способ очистки и мойки заготовок не должен изменять структуру металла в сторону ухудшения и понижать его прочность.

1.9. Качество металла, предназначенного для капитального ремонта деталей стальных форм, должно быть подтверждено сертификатами предприятия-поставщика металла ила актом испытаний специализированной лаборатории.

2. Технические требования на очистку, мойку и разборку

2.1. Операции мойки и очистки должны обеспечить требуемую чистоту рабочих мест и постов, предусмотренных технологическим процессом капитального ремонта стальных форм.

2.2. Оборудование постов и рабочих мест, на которых производится разборка, должно обеспечивать удобную разборку стальных форм на узлы и узлов на детали.

2.3. Поступающие в капитальный ремонт стальные формы должны быть подвергнуты наружной мойке и очистке внутренних полостей в собранном состоянии.

2.4. На наружных поверхностях промытых и очищенных стальных форм в сборе загрязнение не допускается. Чистота поверхностей контролируется белой хлопчатобумажной салфеткой. Остаточная загрязненность поверхностей деталей, поступающих на дефектовку и сборку, допускается не более 0,5 мг на 1 см2.

2.5. Разборка, очистка и мойка стальных форм должна быть многостадийной с соблюдением следующей последовательности: наружная мойка формы в сборе; разборка формы на узлы и детали; разборка узлов на детали; мойка деталей; очистка мелких и крепежных деталей в шнековой или барабанной установке с последующей мойкой (ополаскиванием).

Разборку стальной формы производить в следующем порядке:

установить форму в приямок вертикально;

ослабить гайки на захватах крестовины, вывести их из зацепления с фланцем внутренней формы и снять крестовину;

снять верхнее анкерное и калибрующее кольца;

пружинными скобами (не менее 5-10 штук) прикрепить нижнее анкерное кольцо к фланцу наружной формы;

снять пружинную форму с нижним, анкерным кольцом внутренней формы;

уложить наружную форму на стенд для разборки, снять нижнее анкерное кольцо, разобрать наружную форму на секции;

доложить внутреннюю форму на стенд для разборки и разобрать ее;

разобрать пружинные болты;

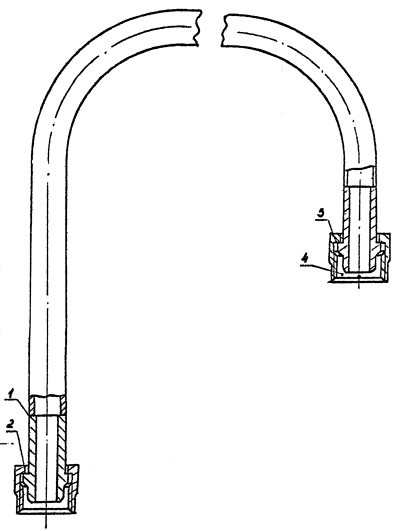

разобрать калибрующее кольцо, разобрать рукав высокого давления.

2.6. Очистка и мойка деталей и узлов должны, производиться при строгом соблюдении состава, растворов, температурных режимов и продолжительности обработки.

2.7. Промытые узлы и детали должны быть чистыми.

2.8. При разборке механизмов и агрегатов применять исправные приспособления, съемники, инструмент и тару, позволяющие соблюдать требования техники безопасности и обеспечить сохранность деталей от повреждения.

3. Технические требования на контроль-сортировку деталей стальных форм

Общие положения

3.1. Все детали, поступающие на контроль-сортировку должны быть тщательно очищены от загрязнений, старой краски, продуктов коррозии, обезжирены, промыты и высушены.

3.2. Детали, подвергающиеся контролю, сортируют на следующие группы: годные без ремонта, подлежащие ремонту и негодные.

3.3. Проверенные детали должны иметь следующую маркировку красками: годные без ремонта - белой; подлежащие ремонту - желтой или зеленой; негодные - красной.

3.4. Все узлы и детали формы для производства железобетонных напорных виброгидропрессованных труб не могут быть обезличены.

3.5. В процессе контроля-сортировки деталей такие факты как обломы, трещины, вмятины, раковины и др.; обнаруживают путем осмотра деталей. Выявление трещин у ответственных деталей необходимо осуществлять при помощи дефектоскопа.

Размеры и характер трещин и обломов, при наличии которых детали подлежат выбраковке, являются в значительной мере условными. В отдельных случаях при достаточном освоении того или иного способа устранения этих дефектов можно несколько изменять их допустимые величины, принимая решение об этом на месте.

В случае, когда наличие обломов или трещин для данной детали не является характерным, этот дефект в технических требованиях не указывается.

При обнаружении на подобных деталях обломов или трещин решение о способе восстановления или о выбраковке этой детали ремонтное предприятие должно принимать, исходя из его технических возможностей и экономической целесообразности такого ремонта.

3.6. Для контроля размеров деталей должны применяться специальные инструменты (скобы, ластовые или неполные пробки, шаблоны) и приспособления. Допускается применение универсальных инструментов (штангенциркули, микрометры, индикаторные нутромеры).

3.7. Размеры деталей необходимо контролировать в сечениях и направлениях наибольших износов.

3.8. В ряде случаев техническими требованиям рекомендуется несколько способов устранения дефектов; наплавка в среде, углекислого газа, наплавка под слоем флюса и др. Выбор наиболее приемлемого из рекомендуемых способов зависит от технических возможностей ремонтного предприятия. Допускается применение не указанных в технических требованиях способов, если они освоены данным предприятием и гарантируют высокое качество ремонта.

3.9. Допускается ремонт деталей с дефектами, по которым предусмотрена их выбраковка. При этом ремонтное предприятие должно гарантировать высокое качество ремонта.

3.10. Резьбу нужно контролировать путем осмотра, проверкой с сопряженной деталью или, в ответственных случаях, резьбовым непроходным калибром (пробка для внутренних резьб и кольцо для наружных).

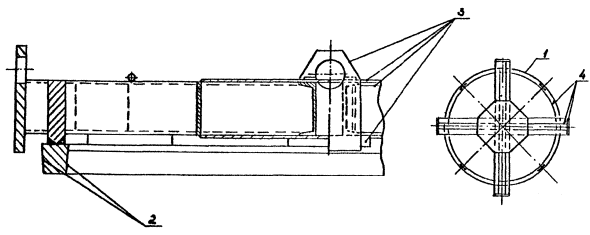

Рис. 1 Форма наружная


Карта 1

Наружная форма

См. рис.1

Наружная форма

Материал: сталь ВС-т3 сп2 или В Ст 3пс 2 по ГОСТ 380-71

Заключение

№ эскиза

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

номинальный

допустимый без ремонта

допустимый для ремонта

1

2

3

4

5

6

7

1.

Деформация бортов секций

Мерительная линейка. Специальное приспособление

Отклонение от прямолинейности до 2,5 мм на всей длине

Непрямолинейность на всей длине не более 2,5 мм

Непрямолинейность на всей длине более 2,5 мм

Правка.

Замена деформированных участков, которые не поддаются правке



2.

Расслоение, плены, трещины, задиры, корродированные участки, вмятины, прожоги



Осмотр.

Штангенциркуль

На 1 м2 допускается до 3 дефектов длиной не более 20 мм, шириной до 2 мм, глубиной до 0,5 мм

Наличие на 1 м2 не более 3 дефектов длиной до 20 мм, шириной до 2 мм, глубиной до 0,5 мм

Наличие на 1 м2 более 3 дефектов, имеющих длину более 20 мм, ширину более 2 мм и глубину более 0,5 мм



Зачистка, заварка, наплавка, управка до устранения дефекта

3.

Изменение длины наружной формы

Рулетка. Специальные приспособления

Изменение номинальной величины в пределах ± 3 мм

Длина секции находится в пределах ± 3 мм от номинального значения



Номинальная величина более ± 3 мм

Наплавка.

Механическая обработка



4.

Изменение внутреннего диаметра наружной формы для изготовления труб диаметром условного прохода:



Наружная форма должна быть собрана с соответствующими прокладками между бортами













500 и 600 мм

Микрометрический или индикаторный нутрометр



изменение номинальной величины в пределах ± 3 мм



номинальная величина диаметра в пределах ± 3 мм

величина диаметра изменяется более ± 3 мм

Ремонтировать



700; 800 и 900 мм

нутрометр

изменение номинальной величины в пределах ± 4 мм



номинальная величина диаметра в пределах ± 4 мм



величина диаметра изменяется более ± 4 мм

Ремонтировать



1000 и 1200 мм

нутрометр

изменение номинальной величины

номинальная величина диаметра в пределах ± 5 мм



величина диаметра изменяется более ± 5 мм



Ремонтировать

5.

Овальность наружной формы для изготовления труб диаметром условного прохода:



Наружная форма должна быть собрана с соответствующими прокладками между бортами













500 и 600 мм

нутрометр

элипсность в пределах ± 3 мм



элипсность в пределах ± 3 мм

овальность, выходящая за пределы ± 3 мм



Править. Ремонтировать



700; 800 и 900 мм

нутрометр

элипсность в пределах ± 4 мм

элипсность в пределах ± 4 мм

овальность, выходящая за пределы ± 4 мм



Править. Ремонтировать



1000 и 1200 мм

нутрометр

элипсность в пределах ± 5 мм

элипсность в пределах ± 5 мм

овальность, выходящая за пределы ± 5 мм



Править. Ремонтировать

6.

Деформация конической и цилиндрической поверхностей секции



Мерительная линейка. Специальное приспособление. Шаблон

Отклонение от прямолинейности до 2,5 мм на всей длине

Непрямолинейность на всей длине не более 2,5 мм

Непрямолинейность на всей длине более 2,5 мм

Правка. Замена участков, не поддающихся правке



7.

Погнутость торцевых поверхностей сопряжения с нижним и калибрующим кольцом



Специальное приспособление

Неперпендикулярность торцевых поверхностей к бортам секции до 2 мм

Отклонение от перпендикулярности поверхностей к бортам не более 2 мм

Неперпендикулярность поверхностей к бортам секции более 2 мм

Правка. Замена участков, не поддающихся правке







Неперпендикулярность плоскостей сопряжения с нижним анкерным и калибрующим кольцами к оси формы до 0,5 мм

Отклонение от перпендикулярности плоскостей сопряжения с нижний анкерным и калибрующим кольцами к оси формы не более 0,5 мм



Неперпендикулярность плоскостей сопряжения с нижним анкерным и калибрующим кольцами к оси формы до 0,5 мм

Правка. Ремонтировать

8.

Трещины в подвибраторном кронштейне

Осмотр. Дефектоскоп

-

-

-

Разделка и заварка трещины. Замена кронштейна



9.

Трещины и обрывы направляющих пазов для вибраторов



Осмотр

-

-

-

Замена направляющих пазов

10.

Износ поверхности бортов, сопрягающихся с шайбой пружинного болта



Осмотр

-

-

-

Наплавка. Обработка до номинальной величины

11.

Износ упоров бортов под шайбы пружинных болтов



Осмотр

-

-

-

Замена упоров

12.

Износ ограничительной пластины поворотной цапфы



Осмотр

-

-

-

Замена пластины

13

Деформация направляющих кронштейнов для центрации нижнего анкерного и калибрующего колец



Осмотр

-

-

-

Правка. Замена

14.

Облом направляющих кронштейнов для центрации нижнего анкерного и калибрующего колец



Осмотр

-

-

-

Замена

15.

Деформация ограничительной пластины поворотной цапфы



Осмотр

-

-

-

Правка.

Замена

16.

Облом ограничительной шайбы поворотной цапфы



Осмотр

-

-

-

Замена

17.

Деформация транспортного кронштейна

Осмотр

-

-

-

Правка.

Замена

18.

Износ транспортного кронштейна



Осмотр

-

-

-

Замена

19.

Обрыв скобы



Осмотр

-

-

-

Замена

20.

Обрыв кронштейна крепления пружинного болта



Осмотр

-

-

-

Замена

21.

Деформация кронштейна крепления пружинного болта



Осмотр

-

-

-

Правка.

Замена

22.

Износ отверстия под центрирующий штифт

Осмотр

-

-

-

Наплавка.

Механическая обработка



23.

Износ центрирующего штифта



Осмотр

-

-

-

Замена

24.

Износ отверстия под болт крепления цапфы и 16х60-050 ГОСТ 7796-62



Осмотр

-

-

-

Ремонт

25.

Деформация крючка



Осмотр

-

-

-

Правка.

26.

Износ упорной пластины для болта крепления вибратора



Осмотр

-

-

-

Наплавка.

Замена

27.

Трещины в сварном шве, соединяющем ребро жесткости с бортом



Осмотр

-

-

-

Сварка

28.

Трещина в сварном шве, крепящем ребро жесткости к обечайке



Осмотр

-

-

-

Сварка

29.

Деформации гребешка секции



Осмотр

-

-

-

Правка



Примечание: допуски на номинальный, допустимый без ремонта, допустимый для ремонта, размеры наружных форм выпуска с 1.01.l979 г. должны соответствовать ГОСТ 13981-77.

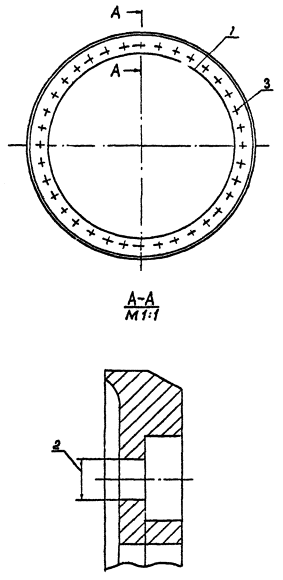

Рис. 2 Нижнее анкерное кольцо

Карта 2

Нижнее анкерное кольцо

См. рис.2

Нижнее анкерное кольцо

Материал: сталь 35 ГОСТ 1050-60

Заключение

№ на рисунке

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

номинальный

допустимый без ремонта

допустимый для ремонта

1

2

3

4

5

6

7

1.

Износ отверстия под продольную арматуру

Штангенциркуль. Пробка

диаметр 18,5±0,2

диаметр 18,5±0,2

диаметр более 18,5±0,2

Установка втулки и ее растачивание до отверстия номинального размера.

Заплавка отверстия и сверление нового



2.

Изменение диаметрального размера между центрами отверстий под продольную арматуру

Штангенциркуль. Специальное приспособление

изменение диаметрального размера между центрами отверстий должно быть в пределах ± 1 мм

отклонение диаметрального размера между центрами отверстий должно быть в пределах ± 1 мм



изменение диаметрального размера между центрами отверстий должно быть более предела ± 1 мм



Заглушить или заплавить старые отверстия и просверлить новые

3.

Износ поверхности сопряжения с удерживающей пластиной



Осмотр

-

-

-

Наплавка

Механическая обработка

4.

Деформация транспортного устройства



Осмотр

-

-

-

Правка

Замена

5.

Обрыв транспортной петли



Осмотр

-

-

-

Замена

6.

Деформация поверхности, сопрягаемой с наружной формой



Осмотр

Специальное приспособление

-

-

-

Правка

Наплавка

7.

Деформация поверхности, сопрягаемой с раструбообразователем



Осмотр.

Специальное приспособление

-

-

-

Наплавка

Обработка

8.

Трещина в теле кольца



Осмотр

-

-

-

Сварка

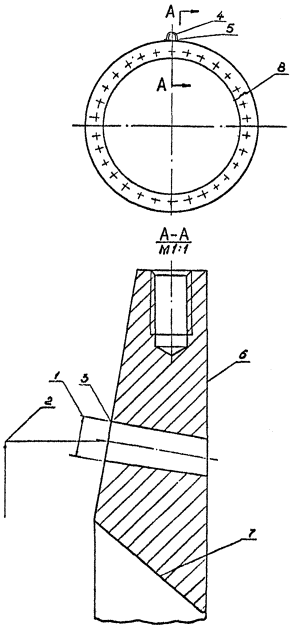

Рис.3 Калибрующее кольцо

Карта 3

Калибрующее кольцо

См. рис. 3

Калибрующее кольцо

Материал: сталь В Ст3 сп2 или В Ст 3пс 2 по ГОСТ 380-71

Заключение

№ на рисунке

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

номинальный

допустимый без ремонта

допустимый для ремонта

1

2

3

4

5

6

7

1.

Износ поверхности, сопрягаемой с наружной формой

Осмотр.

Специальное приспособление.

Штангенциркуль



Изменение номинальной величины поверхности, в пределах ± 0,5 мм

Номинальная величина должна находиться в пределах ± 0,5 мм

Номинальная величина выходит за пределы допуска ± 0,5 мм



Нанесение металла.

Механическая обработка

2.

Износ калибрующей поверхности и поверхности буртика

Штангенциркуль

Изменение номинальной величины калибрующей поверхности в пределах ± 0,5 мм



Номинальная величина диаметра калибрующей поверхности в пределах ± 0,5 м

Величина диаметра выходит за пределы допуска ± 0,5 мм

Нанесение металла.

Механическая обработка

3.

Деформация калибрующей поверхности и поверхности буртика



Штангенциркуль

Овальность должна быть в пределах ± 0,5 мм

Овальность должна быть в пределах ± 0,5 мм

При овальности более ± 0,5 мм

Правка

4.

Деформация кронштейна под упор, центрирующий калибрующее кольцо относительно наружной формы



Осмотр.

Штангенциркуль

-

-

-

Правка

Замена

5.

Обрыв кронштейна под упор, центрирующий калибрующее кольцо относительно наружной формы



Осмотр

-

-

-

Замена

6.

Износ поверхностей, сопрягаемых с верхним анкерным кольцом



Штангенциркуль

Изменение номинальной величины в пределах ± 0,5 мм

Изменение номинальной величины не менее ± 0,5 мм

Изменение номинальной величины менее ± 0,5 мм

Нанесение металла.

Правка.

Механическая обработка



7.

Деформации замкового устройства

Щуп.

Штангенциркуль

Зазор в стянутом положении не более 0,3 мм

Несовпадение поверхностей замкового устройства не более 0,3 мм



Зазор в стянутом положении замка не более 0,3 мм

Несовпадение поверхностей замкового устройства не более 0,3 мм

Зазор в стянутом положении замка не более 0,3 мм

Несовпадение поверхностей замкового устройства не более 0,3 мм



Нанесение металла.

Правка.

Механическая обработка



8.

Износ поверхности замка, сопрягаемой с шайбой стяжного болта



Осмотр.

Штангенциркуль

-

-

-

Наплавка

Механическая обработка



9.

Износ штифта направляющего

Штангенциркуль

-

-

-

Замена

10.

Износ отверстия под направляющий штифт

Штангенциркуль

-

-

-

Наплавка

Механическая обработка

11.

Износ отверстия под болт упорный

Пробка

-

-

-

Наплавка

Механическая обработка

12.

Деформация скобы

Осмотр

-

-

-

Правка

13.

Обрыв скобы

Осмотр

-

-

-

Замена

14.

Трещины в обечайке

Осмотр

-

-

-

Сварка

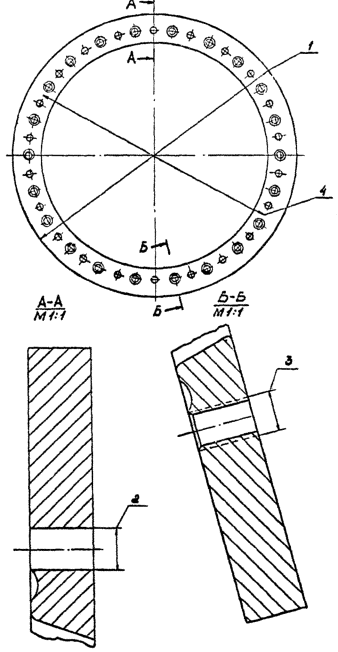

Рис. 4 Верхнее анкерное кольцо

Верхнее анкерное кольцо

Карта 4

См. рис. 4

Верхнее анкерное кольцо

Материал: сталь 35 ГОСТ 1050-60

Заключение

№ на рисунке

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

номинальный

допустимый без ремонта

допустимый для ремонта

1

2

3

4

5

6

7

1.

Износ платика

Осмотр

-

-

-

Наплавка.

Замена



2.

Износ паза под продольную арматуру

Штангенциркуль

Шаблон

Номинальный размер по ширине 6+0,3

Номинальный размер по ширине 6+0,3

Размер по ширине не более 6+0,3

Наплавка

Механическая обработка









Номинальный размер по глубине 13+0,5



Номинальный размер по глубине 13+0,5

Размер по глубине более 13+0,5









Смещение паза от номинального положения не более 0,5 мм

Смещение паза относительно минимального положения не более 0,5 мм



Смещение паза от номинального положения более 0,5 мм



3.

Износ выточки под анкерную втулку

Штангенциркуль.

Шаблон

Отклонение от номинальной величины не менее -0,12 мм

Отклонение от номинальной величины не менее -0,12 мм

Отклонение от номинальной величины не менее -0,12 мм



Наплавка

4.

Износ диаметральной поверхности, сопряженной с калибрующим кольцом



Штангенциркуль

Диаметр более номинального на +0,5 мм

Диаметр более номинального на +0,5 мм

Отклонение диаметра от номинального значения более чем на +0,5 мм



Наплавка

5.

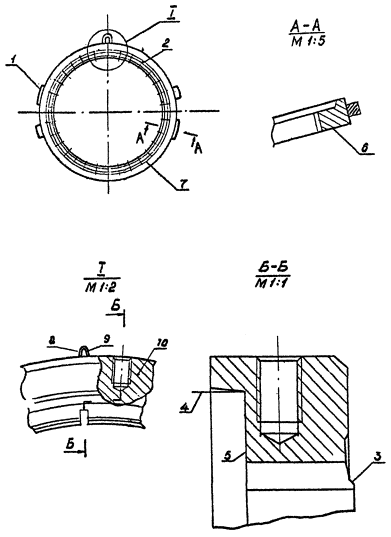

Износ торцевой поверхности сопряжения с калибрующим кольцом



Штангенглубинометр

Отклонение от номинального значения не более +0,12 мм

Отклонение от номинальной величины не более +0,12 мм

Отклонение от номинального значения более +0,12 мм



Наплавка

6.

Деформация кольца

Специальное приспособление



-

-

-

Правка

7.

Разрыв кольца



Осмотр

-

-

-

Сварка

8.

Деформация петли



Осмотр

-

-

-

Правка

9.

Разрыв петли



Осмотр

-

-

-

Замена

10.

Трещине в теле кольца



Осмотр

-

-

-

Сварка

Рис. 5 Внутренняя форма

Внутренняя форма

Карта 5

См. рис. 5

Внутренняя форма

Материал: сталь В Ст3 сп2 или В Ст 3пс 2

ГОСТ 380-71

№ на рисунке

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

номинальный

допустимый без ремонта

допустимый для ремонта

Заключение

1

2

3

4

5

6

7

1.

Негерметичность цилиндрической части внутренней формы



Осмотр.

Дефектоскоп

Гидравлические испытания



-

-

-

Заварка

Замена части на новую

2.

Износ поверхности каналов для подачи воды под чехол



Штангенциркуль

Штангенглубиномер



-

-

-

Наплавка

Механическая обработка

3.

Повреждение резьбы штуцера

Осмотр

Калибр



-

-

-

Восстановление

Замена

4.

Коррозия штуцера

Осмотр

Испытания



-

-

-

Замена

5.

Деформация кольца верхнего

Осмотр

Специальное приспособление



-

-

-

Правка

Замена

6.

Повреждение резьбы отверстия кольца верхнего М 16



Калибр

-

-

-

Ремонтировать

7.

Деформация крюка

Осмотр

-

-

-

Правка

Замена



8.

Деформация поверхности обечайки

Осмотр

Специальное приспособление



Отклонение от номинального значения в пределах ± 1мм

Изменение номинальной величины диаметра в пределах ± 1мм



Изменение величины диаметра более ± 1мм

Правка

Наплавка

9.

Износ выточки в кольце верхнем под прокладку



Специальное приспособление

-

-

-

Наплавка

10.

Деформация фланца

Осмотр

Поверочная

Линейка



-

-

-

Правка

11.

Износ отверстия во фланце

Штангенциркуль

Пробка

-

-

-

Наплавка

12.

Износ выточки во фланце под прокладку

Осмотр

Специальное приспособление

-

-

-

Наплавка

13.

Деформация ребра

Осмотр

-

-

-

Правка

14.

Деформация диска нижнего

Поверочная плита

Осмотр

-

-

-

Правка

15.

Наличие сломанной части болта в резьбовом отверстии М 16 кольца верхнего



Осмотр

Калибр

-

-

-

Удалить сломанную часть болта.

Восстановить резьбу





Примечание: допуски на номинальный, допустимый без ремонта, допустимый для ремонта, размеры внутренних форм выпуска с 1.01.1979 г. должны соответствовать ГОСТ 13981-77.







Рис. 6 Кольцо прижимное

Кольцо прижимное

Карта 6

См. рис. 6

Кольцо прижимное

Материал: сталь 3

ГОСТ 380-60

№ на рисунке

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

номинальный

допустимый без ремонта

допустимый для ремонта

Заключение

1

2

3

4

5

6

7

1.

Деформация кольца

Поверочная плита

Специальное приспособление



-

-

-

Правка

2.

Износ отверстия кольца под болт крепления к внутренней форме



Штангенциркуль

Калибр

-

-

-

Наплавка.

Механическая обработка



3.

Изменение межцентрового расстояния отверстия кольца прижимного



Штангенциркуль

Диаметральное смещение центров отверстий не более 0,5 мм

Смещение центров отверстий по диаметру до 0,5 мм



Диаметральное смещение центров отверстий более 0,5 мм

Наплавка.

Механическая обработка





Рис. 7 Кольцо нижнее

Кольцо нижнее

Карта 7

См. рис. 7

Кольцо нижнее

Материал: сталь 3

ГОСТ 380-60

№ на рисунке

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

номинальный

допустимый без ремонта

допустимый для ремонта

Заключение

1

2

3

4

5

6

7

1.

Деформация кольца

Поверочная плита

Специальное приспособление



-

-

-

Правка

2.

Износ отверстия

Штангенциркуль

-

-

-

Наплавка.

Установка компенсатора



3.

Износ резьбы М 15

Калибр

-

-

-

Наплавка.

Установка компенсатора



4.

Изменение межцентрового расстояния отверстий кольца

Штангенциркуль

Диаметральное смещение центров отверстий не более 0,5 мм



Смещение центров отверстий по диаметру до 0,5 мм



Диаметральное смещение центров отверстий более 0,5 мм

Наплавка. Механическая обработка



Рис. 8 Крестовина

Крестовина

Карта 8

См. рис. 8

Крестовина

Материал: сталь 3 ГОСТ 380-60

№ на рисунке

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

номинальный

допустимый без ремонта

допустимый для ремонта

Заключение

1

2

3

4

5

6

7

1.

Деформация центрирующего кольца



Штангенциркуль

Овальность не более 0,5 мм

Овальность до 0,5 мм

Овальность более 0,5 мм



Правка

2.

Износ уплотняющей поверхности центрирующего кольца:





-

-

-

Наплавка.

Установка компенсатора





внутренней

Штангенциркуль

Увеличение диаметра не более 0,5 мм



Увеличение диаметра до 0,5 мм

Увеличение диаметра более 0,5 мм

Наплавка



наружной

Штангенциркуль

Уменьшение диаметра не более 0,5 мм



Уменьшение диаметра до 0,5 мм

Уменьшение диаметра более 0,5 мм



Наплавка

3.

Деформация кронштейнов, балок, швеллеров, подкладок, листов и накладок



Осмотр

Штангенциркуль

-

-

-

Наплавка.

Установка компенсатора



4.

Трещины

Осмотр

Штангенциркуль

-

-

-

Наплавка. Механическая обработка





Рис. 9 Захват

Захват

Карта 9

См. рис. 9

Захват

Материал: Сталь В К ст 3 по

№ на рисунке

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

Заключение

номинальный

допустимый без ремонта

допустимый для ремонта

1

2

3

4

5

6

7

1.

Деформация скобы



Осмотр

-

-

-

Правка

2.

Трещина в теле скобы

Осмотр

Дефектоскоп



-

-

-

Заварка

Замена

3.

Трещина в сварном шве скобы

Осмотр

Дефектоскоп



-

-

-

Заварка

4.

Износ резьбы шпильки М 36

Осмотр

Калибр



-

-

-

Замена

5.

Износ граней гайки

Осмотр



-

-

-

Замена

6.

Износ резьбы гайки М 36 ГОСТ 5915-51



Осмотр

-

-

-

Замена



Рис. 10 Трубопровод

Трубопровод

Карта 10

См. рис. 10

Трубопровод

№ на рисунке

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

Заключение

номинальный

допустимый без ремонта

допустимый для ремонта

1

2

3

4

5

6

7

1.

Негерметичность трубопровода



Наружный осмотр

Стенд для проверки на герметичность

При испытании водой под давлением 45 кгс/см2 до 10 мин на поверхности трубопровода и в соединениях не должно быть следов отпотевания

При испытании водой под давлением 45 кгс/см2 до 10 мин на поверхности трубопровода и в соединениях не должно быть следов отпотевания

При испытании водой под давлением 45 кгс/см2 появление следов отпотевания и подтеков в соединениях ранее 10 мин

Ремонтировать

Заменить

2.

Износ уплотняющего буртика ниппеля



Наружный осмотр.

Штангенциркуль

-

-

-

Ремонтировать

Заменить

3.

Износ уплотняющей поверхности гайки



Наружный осмотр.

Штангенциркуль

-

-

-

Ремонтировать

Заменить

4.

Износ резьбы гайки М 27

Пробка

-

-

-

Заменить

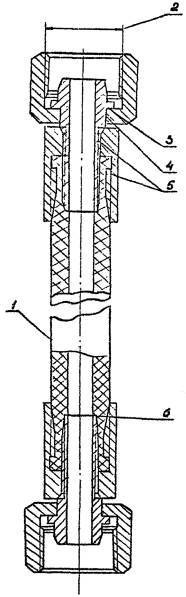

Рис. 11 Рукав высокого давления

Рукав высокого давления

Карта 11

См. рис. 11

Рукав высокого давления

№ на рисунке

Наименование дефекта

Способ установления и измерительные инструменты

Размеры, мм

Заключение

номинальный

допустимый без ремонта

допустимый для ремонта

1

2

3

4

5

6

7

1.

Негерметичность рукава П Ø12 ГОСТ 6286-60 l=2200



Наружный осмотр

Стенд для проверки на герметичность

При испытании водой под давлением 45 кгс/см2 до 10 мин на поверхности трубопровода и всех соединениях не должно быть следов запотевания и подтеков

При испытании водой под давлением 45 кгс/см2 до 10 мин на поверхности трубопровода и в соединениях не должно быть следов запотевания и подтеков

При испытании водой под давлением 45 кгс/см2 появление следов запотевания и подтеков в соединениях ранее 10 мин

Ремонтировать

Заменить

2.

Износ резьбы гайки накидной



Пробка

-

-

-

Заменить

3.

Износ гайки на поверхности сопряжения с уплотненным буртиком ниппеля



Штангенциркуль

-

-

-

Заменить

4.

Износ гайки накидной на поверхности сопряжения с посадочным поясом ниппеля

Штангенциркуль

Приспособление

Биение поверхности резьбы гайки накидной относительно поверхности сопряжения с посадочным поясом ниппеля до 0,14 мм

Биение поверхности резьбы гайки накидной относительно поверхности сопряжения с посадочным поясом ниппеля до 0,14 мм



Биение поверхности резьбы гайки накидной относительно поверхности сопряжения с посадочным поясом более 0,14 мм

Заменить

5.

Износ резьбы муфты

Калибр

Приспособление

Биение резьб относительно оси муфты до 0,12 мм



Биение резьб относительно оси муфты не более 0,12 мм



Биение резьб относительно оси муфты более 0,12 мм

Заменить

6.

Износ резьбы ниппеля



Калибр

-

-

-

Заменить

7.

Биение резьбовой поверхности относительно поверхности сопряжения с накидной гайкой

Приспособление

Биение резьбовой поверхности относительно поверхности сопряжения с накидной гайкой до 0,24 мм

Биение резьбовой поверхности относительно поверхности сопряжения с накидной гайкой не более 0,24 мм

Биение резьбовой поверхности относительно поверхности сопряжения с накидной гайкой более 0,24 мм

Заменить

4. Технические требования к деталям и узлам, поступающим на сборку стальных форм

Наружная форма

4.1. Поступающие на сборку наружной формы отремонтированные секции должны соответствовать техническим требованиям, изложенным в технологии ремонта и восстановления их методами наплавки, сварки, пластической деформации, замены частей на новые и механической обработки, а также техническим требованиям изготовителя новых изделий.

4.2. На одном квадратном метре внутренних поверхностей отремонтированных секций наружных форм допускается до трех расслоений или плен, или трещин, или задиров, или заусенцев, или корродированных участков, или царапин, или вмятин, или прожогов, длиной не более 20 мм, шириной 2 мм и глубиной 0,5 мм.

4.3. У отремонтированной наружной формы допустимы отклонения от номинального значения по внутреннему диаметру для изготовления труб диаметром условного прохода:

500, 600 мм

±3 мм

700, 800, 900 мм

±4 мм

1000, 1200 мм

±5 мм

4.4. Допустимое отклонение от номинальной величины длины у отремонтированной наружной формы ± 3 мм.

4.5. Допускается элипсность внутреннего диаметра капитально отремонтированной наружной формы для изготовления труб диаметром условного прохода:

500, 600 мм

±3 мм

700, 800, 900 мм

±4 мм

1000, 1200 мм

± 5 мм



4.6. Отклонения от прямолинейности внутренних образующих конической и цилиндрической поверхностей отремонтированных секций наружной форм допускается не более 2,5 мм на всей длине.

4.7. Отклонение от прямолинейного бортов у отремонтированных секций по всей длине должно быть не более 2 мм.

4.8. Неперпендикулярность плоскостей сопряжения, у отремонтированных секций наружных форм с нижним анкерным и калибрующими кольцами к бортам секции не более 2 мм.

4.9. Выступающие кромки стенок у отремонтированных секций должны быть прямолинейными и не иметь заусенцев.

4.10. Зазор под сварку между ребром и бортом, бортом и стенкой секций допускается до 1 мм.

4.11. Не сварочные швы на внутренней поверхности у отремонтированных секций должны быть зачищены заподлицо с основным металлом. У стыкуемых частей секций наружной формы перед сваркой должны разделываться кромки.

4.12. В сварных швах отремонтированных секций наружных форм не допускаются трещины, пористость, непровары, шлаковые включения и незаделанные кратеры.

4.13. В процессе ремонта секций наружной формы, должны приниматься меры, по обеспечению снижения внутренних напряжений и деформаций свариваемых элементов.

4.14. Местные зазоры между бортами, отремонтированных секций в собранной без технологических прокладок наружной формы, не должны превышать 2 мм.

4.15. Отклонение от параллельности наружных плоскостей двух сопрягаемых бортов у отремонтированных секций должно быть не более 2 мм.

4.16. Неперпендикулярность плоскостей сопряжения отремонтированной наружной формы с нижним анкерным и калибрующими кольцами к оси наружной формы не более 0,5 мм.

4.17. Допускается смещение пазов под пружинные болты в бортах отремонтированных форм вдоль оси наружной формы не более 1,5 мм.

4.18. Допуски п.п. 4.1 - 4.17 на отремонтированные наружные формы выпуска с 1.01.79 г. должны соответствовать ГОСТ 13981-77.

Нижнее анкерное кольцо

4.19. Поступающее на сборку отремонтированное нижнее анкерное кольцо должно соответствовать техническим требованиям, изложенным в технологии ремонта и восстановления его методами наплавки, пластического деформирования, постановки компенсаторов и механической обработки, а также техническим требованиям на изготовление нового изделия.

4.20. При износе до 30% отверстий под продольную арматуру в нашем анкерном кольце допускается постановка втулок с последующей обработкой их под номинальный размер.

4.21. У отремонтированного нижнего анкерного кольца между центрами отверстий под продольную арматуру допускается отклонение от номинальной величины на ± 1 мм.

4.22. У отремонтированного нижнего анкерного кольца высота неровностей на поверхностях сопряжения с раструбообразователем должна быть не более RZ 20 и c наружной формой - не более RZ 40 по ГОСТ 2789-73.

4.23. У отремонтированного нижнего анкерного кольца неплоскостность поверхности сопряжения с наружной формой должна быть не более 1 мм.

Калибрующее кольцо

4.24. Отремонтированное калибрующее кольцо должно отвечать техническим требованиям, изложенным в технологии ремонта и восстановления его методами наплавки пластического деформирования и механической обработки, а также техническим требованиям на изготовление нового изделия.

4.25. У калибрующего кольца, поступающего на сборку после ремонта, допустимое отклонение от номинальной величины внутреннего диаметра должно быть в пределах ± 0,5 мм.

4.26. У отремонтированного калибрующего кольца, после ремонта допустимая величина отклонения от номинального значения по диаметру буртика должна находиться в пределах ± 0,5 мм.

4.27. Длина отремонтированного калибрующего кольца может изменяться в пределах ± 0,5 мм.

4.28. Высота неровностей на обработанных внутренних поверхностях у отремонтированного калибрующего кольца должна быть не выше RZ 40.

4.29. У отремонтированного калибрующего кольца зазор по разъему замка в стянутом положении должен быть не более 0,3 мм.

4.30. Несовпадение рабочих поверхностей замка по разъему у отремонтированного калибрующего кольца свыше 0,3 мм недопустимо.

4.31. После механической обработки отремонтированного кольца проверить работу замка разжатием кольца на 20 мм с последующим его сжатием.

4.32. У отремонтированного калибрующего кольца эллипсность диаметров внутренней поверхности и буртика не допустима белее 6,5 мм.

Верхнее анкерное кольцо

4.33. Отремонтированное верхнее анкерное кольцо должно отвечать техническим требованиям, изложенным в технологии ремонта и восстановления его методами сварки, наплавки, пластического деформирования и механической обработки, а также техническим требованиям на изготовление нового изделия.

4.34. У отремонтированного верхнего анкерного кольца допускается отклонение пазов от номинального положения не более 0,5 мм.

4.35. При ремонте и восстановлении верхнего анкерного кольца должны осуществляться меры по обеспечению уменьшения деформации наплавляемых и свариваемых элементов и внутренних напряжений в сварных швах.

Внутренняя форма

4.36. Поступающая на сборку отремонтированная внутренняя форма должна соответствовать техническим требованиям, изложенными в технологии ремонта и восстановления их методами сварки, пластической деформации, замены частей на новые и механической обработки, а также техническим требованиям на изготовление новых изделий.

4.37. У отремонтированной внутренней формы отклонение от номинальной длины допускается в пределах ± 3 мм.

4.38. У отремонтированной внутренней формы отклонение от номинального значения наружного диаметра должно быть в пределах ± 1 мм.

4.39. Элипсность отремонтированной внутренней формы не должна превышать 1 мм.

4.40. При ремонте внутренней формы должны применяться меры, обеспечивающие уменьшение деформации свариваемых элементов и внутренних напряжений в сварных швах.

4.41. В сварных швах, отремонтированных внутренних форм не допускаются трещины, непровары, незаделанные кратеры, пористость и шлаковые включения.

4.42. При сварке стыкуемых частей внутренней формы при замене в процессе работы ее элементов должна производиться разделка кромок. Сварные швы должны с наружной поверхности обрабатываться заподлицо с основной поверхности.

4.43. На цилиндрической части отремонтированной внутренней формы после механической обработки допускается местная чернота. Размер пятен не более 30×30 мм с зачисткой до металлического блеска. Количество пятен не более 10 на 1 м2.

4.44. После механической обработки отремонтированной внутренней формы сварные швы должны быть проверены на плотность. Она должна быть герметичной и выдерживать давление 45 кгс/см2.

4.45. У отремонтированных внутренних форм центры отверстий для крепления нижнего и прижимного колец могут быть смещены от номинального положения не более ± 0,5 мм.

4.46. Допуски п.п. 4.36 - 4.45 на отремонтированные внутренние формы выпуска с 1.01.79 г, должны соответствовать ГОСТ 13981-77.

Кольцо прижимное

4.47. Поступающие на сборку отремонтированные кольца прижимные должны соответствовать техническим требованиям, изложенным в технологии ремонта и восстановления его методами наплавки, сварки, пластической деформации и механической обработки, а также техническим требованиям на изготовление нового изделия.

4.48. У отремонтированного кольца прижимного допускается смещение центров отверстий для крепления к внутренней форме от номинального положения не более ± 0,5 мм.

4.49. У отремонтированного кольца прижимного высота неровностей поверхности сопряжения с резиновым чехлом должна быть не более RZ 40.

Кольцо нижнее

4.50. Поступающее на сборку отремонтированное нижнее кольцо, должно соответствовать техническим требованиям, изложенным в технологии ремонта и восстановления его методами наплавки сварки, пластической деформации и механической обработки, а также техническим требованиям на изготовление нового изделия.

4.51. У отремонтированного кольца нижнего допускается смещение центров отверстий для крепления к внутренней форме и для болтов крепления раструбообразователя от номинального положения не более ± 0,5 мм.

4.52. У отремонтированного кольца нижнего высота неровностей поверхности выточки для кольца резинового чехла должна быть не более RZ 40.

Крестовина

4.53. Поступающая на сборку после ремонта крестовина должна соответствовать техническим требованиям, изложенным в технологии ремонта и восстановления ее методами наплавки, сварки, пластической деформации, замен частей на новые и механической обработки, а также техническим требованиям на изготовление новых изделий.

4.54. У отремонтированной крестовины отклонение наружной поверхности уплотняющего кольца от номинальной величины не должно быть менее - 0,5 мм, а внутренней - не более + 0,5 мм.

4.55. Допускается элипсность уплотняющего кольца у отремонтированной крестовины по наружной и внутренней поверхностям в пределах ± 0,5 мм.

4.56. У отремонтированной крестовины высота неровностей поверхности уплотняющего кольца должна быть не более RZ 80.

Трубопровод

4.57. Поступающий на сборку после капитального ремонта трубопровод должен соответствовать техническим требованиям, изложенным в технологии ремонта и восстановления его, а также техническим требованиям на изготовление нового изделия.

4.58. Отремонтированный трубопровод должен быть герметичным и выдерживать давление 45 кгс/см2.

Рукав высокого давления

4.59. Поступающий на сборку отремонтированный рукав высокого давления должен соответствовать техническим требованиям, изложенным в технологии ремонта и восстановления его, а также техническим требованиям на изготовление нового изделия.

4.60. Отремонтированный рукав высокого давления должен быть герметичным и выдерживать давление 45 кгс/см2.

5. Технические требования на сборку капитально отремонтированных узлов и стальной формы

Общие положения

5.1. Все детали, узлы и агрегаты, поступающие на сборку стальной формы, должны быть собраны согласно техническим требованиям, проконтролированы и приняты отделом технического контроля. На деталях, узлах и агрегатах должно стоять клеймо отдела технического контроля или лица, которое отвечает за их состояние.

5.2. Детали, узлы и агрегаты, поступающие на сборку, а также детали крепления при сборке формы должны соответствовать модели завода-изготовителя.

5.3. Допускается наличие деталей, узлов и агрегатов различной конструкции в пределах конструктивных изменений, произведенных заводом-изготовителем за период выпуска данной модели.

Наружная форма

5.4. Детали наружной формы должны быть подобраны в соответствии со спецификацией сборочного чертежа.

5.5. Полуформы должны быть проверены по всем разъемам на возможность свободной сборки и разборки.

5.6. Собрать наружную форму. Момент затягивания соединительных болтов должен быть одинаковым.

5.7. Местный зазор между бортами секций в собранном состоянии не должен превышать 2 мм.

5.8. Анкерные верхнее и нижнее, а также калибрующее кольца должны быть подобраны согласно спецификации сборочного чертежа.

5.9. Калибрующее, верхнее и нижнее анкерные кольца должны быть закреплены на наружной форме.

Внутренняя форма

5.10. Детали внутренней формы должны быть подобраны в соответствии со спецификацией сборочного чертежа.

5.11. Установить трубопровод высокого давления.

5.12. Поставить прокладку верхнюю.

5.13. Кольцо прижимное должно быть закреплено винтами с пружинными шайбами. Винты должны быть затянуты равномерно и с одинаковым моментом.

5.14. Установить прокладку нижнюю.

5.15. Кольцо нижнее должно быть закреплено винтами с пружинами шайбами. Винты должны быть затянуты равномерно и с одинаковым моментом.

5.16. К нижнему кольцу прикрепить кронштейны, предохраняющие внутреннюю форму при транспортировке.

5.17. Штуцера должны быть предохранены от повреждения и попадания грязи.

Сборка формы

5.18. Детали и узлы, формы должны быть подобраны в соответствии со спецификацией сборочного чертежа.

5.19. В наружную форму должна быть введена внутренняя форма.

5.20. Должна быть установлена крестовина. Она должна быть закреплена с внутренней формой с помощью захватов.

Пружинный болт

5.21. Детали пружинного болта должны быть подобраны в соответствии со спецификацией сборочного чертежа.

5.22. Стакан с пружиной должен быть собран.

5.23. На болт должны быть установлены корпус, шайба, стакан в сборе с пружиной и закреплены гайкой.

5.24. Предварительную затяжку пружины осуществлять с помощью гаек, а также за счет установки шайб.

5.25. Болт пружинный должен быть оттарирован на усилие, данное в таблице 1.

Таблица 1



Условный диаметр форм, мм

Параметры при рабочем сжатии

Маркировка на днище кожуха болта

Периодичность тарировки

величина сжатия d, мм

усилие сжатия пакета Р, кгс

500

15

1950-100

5

1 раз в3 месяца

600

17

1950-100

6



700

15

1950-100

4



800

20

3400-100

7



900

13

3500-100

3



1000

14

3800-100

2



1200

15

4600-100

1





5.26. Детали болта должны быть смазаны сказкой УТ-1.

5.27. После тарировки болт в сборе должен быть установлен и закреплен в кожухе.

5.28. На днище кожуха собранного и оттарированного пружинного болта должна быть нанесена маркировка в соответствии с таблицей 1.

6. Технические требования на окраску и защиту поверхностей капитально отремонтированных стальных форм

6.1. Окраску форм производить после приемки их отделом технического контроля под окраску.

6.2. Окраске подлежат наружные и внутренние поверхности, за исключением трущихся формующих поверхностей, которые должны подвергаться антикоррозийному покрытию.

6.3. Места деталей стальных форм, недоступные окрашиванию в собранном состоянии, должны быть окрашены до сборки.

6.4. Покрытие должно быть ровным чистым, без подтеков, морщин, штрихов с равномерным глянцем.

6.5. Качество грунтов, эмалей, лаков, растворителей и др. предназначенных для окраски деталей и форм после капитального ремонта, должно быть подтверждено сертификатами заводов-поставщиков. При их отсутствии, материалы могут быть допущены к применению только после составления акта испытаний специализированной лабораторией.

6.6. Поверхность детали должна быть очищена до металлического блеска. На поверхности, подлежащей окраске, недопустимо наличие следов коррозии, окалины и др.

6.7. С поверхности детали необходимо удалить пыль и другие отходы обработки. Воздух, применяемый для удаления пыли и др., должен быть очищен от воды и масла. Контроль состояния воздуха проводить не реже одного раза в смену.

6.8. Поверхность детали необходимо обезжирить. Качество обезжиривания проверяется притиранием поверхности чистой ветошью. На ней не должно быть следов грязи.

6.9. Поверхность детали необходимо протереть чистой ветошью. После протирки на чистой ветоши недопустимы следы грязи.

6.10. Поверхность детали должна быть сухой. Не позднее 30 мин после сушки деталь должна быть подвергнута грунтовке или покраске.

6.11. Нерабочие поверхности наружной формы, нижнего, верхнего анкерных и калибрующих колец должны быть загрунтованы. Толщина слоя грунта - 13-17 мм.

6.12. Загрунтованная поверхность должна быть сухой.

6.13. Нерабочие поверхности наружной формы, нижнего, верхнего анкерного и калибрующих колец должны быть покрашены эмалью в два слоя. Толщина пленки должна быть 16-20 мм.

6.14. Наружняя поверхность внутренней формы должна быть окрашена лаком в два слоя. Толщина пленки должна быть 16-20 мм.

7. Испытание и приемка капитально отремонтированных стальных форм

7.1. Капитально отремонтированная внутренняя форма в сборе с трубопроводами и гибким шлангом должны быть проверены на герметичность, и выдерживать давление 45 кгс/см2. В течение 10 мин на поверхностях элементов собранной внутренней формы под давлением 45 кгс/см2 не должно быть замечено потение. После испытания собранной внутренней формы удалить жидкость, продуть сжатым воздухом и высушить все поверхности от влаги. Металлические поверхности, не подлежащие окраске, покрыть консервирующим составом, предохраняющим их от коррозии.

7.2. Ремонтное предприятие обязано проводить испытания капитально отремонтированных форм.

Испытание капитально отремонтированных форм должно проводиться по специальной программе, включающей проверку соответствия форм рабочим чертежам, настоящим техническим требованиям и технологии капитального ремонта, с проведением пробного изготовления в каждой форме не менее трех труб и определения соответствия готовых труб требованиям стандарта на них в части геометрических размеров и качества поверхности.

7.3.. Каждая капитально отремонтированная форма должна быть принята отделом технического контроля ремонтного предприятия.

8. Технические требования к комплектности капитально отремонтированных форм

8.1. Комплектность капитально-отремонтированной стальной формы должна соответствовать комплектности, установленной техническими требованиями на сдачу и выдачу из капитального ремонта отдельных форм.

8.2. Формы должны доставляться ремонтным предприятием комплектно с запасными частями. Перечень и количество запасных частей определяется соглашением между ремонтным предприятием и предприятием-потребителем.

8.3. Допускается отдельно от форм поставлять резиновые чехлы и раструбообразователи.

9. Гарантии, ремонтного предприятия на капитально отремонтированную форму стальную

9.1. Ремонтное предприятие обязано в течение десяти месяцев со дня ввода в эксплуатацию форм, но не позднее шестнадцати месяцев с момента их отгрузки заказчику устранять без дополнительной оплаты все возникшие неисправности, а в случае невозможности устранения заменять их. Замену или безвозмездное устранение неисправностей ремонтный завод должен производить при условии соблюдения заказчиком правил эксплуатации форм, указанных в инструкции завода-изготовителя.

10. Маркирование, упаковка, транспортирование и хранение капитально отремонтированной формы

10.1. На капитально отремонтированной форме должна быть закреплена фирменная табличка, которая должна содержать: наименование ремонтного предприятия; наименование и марку формы; номер формы по системе нумерации ремонтного предприятия; массу формы в сборе; дату выпуска из капитального ремонта.

10.2. На съемные детали и узлы, входящие в комплект формы, должно ставиться клеймо на нерабочих поверхностях, содержащее обозначение элемента формы, марку, номер и дату выпуска.

10.3. Ремонтное предприятие обязано сопровождать каждую капитально отремонтированную форму паспортом, который должен содержать:

наименование ведомства, которому подчиняется ремонтное предприятие;

наименование и марку отремонтированной формы;

номер формы по системе нумераций ремонтного предприятия;

массу формы в собранном виде;

дату выпуска;

гарантийные обязательства.

К паспорту должны прилагаться комплектовочная ведомость и ведомость запасных частей.

10.4. Комплектующие детали капитально отремонтированных форм и запасные детали должны упаковываться в деревянную тару, на которую наносятся марка формы, к которой они относятся.

Чехлы и раструбообразователи необходимо упаковывать индивидуальные деревянные ящики со сплошными стенками.

10.5. Чехлы и раструбообразователи необходимо хранить в соответствии с техническими требованиями, которые утверждены в установленном порядке.

10.6. Транспортирование и хранение капитально отремонтированных форм должно исключать возможность механического повреждения и их корродирования.

10.7. Транспортирование и хранение капитально отремонтированных форм должно осуществляться в собранном состоянии с использованием монтажных болтов.

10.8. Хранить капитально отремонтированные формы необходимо в вертикальном положении.

10.9. Подъем капитально-отремонтированных форм может производиться за транспортные устройства при помощи грузозахватных приспособлений, исключающих возможность их повреждения.

III. ТЕХНИЧЕСКИЕ УСЛОВИЯ НА КАПИТАЛЬНО ОТРЕМОНТИРОВАННЫЕ ЧЕХЛЫ РЕЗИНОВЫЕ И РЕЗИНО-КОРДНЫЕ

Настоящие технические условия распространяются на капитально-отремонтированные чехлы резиновые и резино-кордные, применяемые при производстве железобетонных напорных виброгидропрессованных труб с диаметром условного прохода 500, 600, 700,800, 900, 1000 и 1200. мм.

Технические условия на капитально отремонтированные чехлы резиновые и резино-кордные разработаны в соответствии с решением протокола № 1 технического совещания у главного инженера Главжелезобетона от 23 января 1979г.

1. Технические требования

1.1. Капитально отремонтированные чехлы резиновые и резино-кордные должны отвечать требованиям настоящих технических условий и ремонтным чертежам, согласованным с ремонтным заводом и потребителями.

Основные размеры я параметры

1.2. Размеры и допуски, капитально отремонтированных чехлов резиновых и резино-кордных должны соответствовать ремонтным чертежам, согласованным с ремонтным заводом и заводами потребителями.

Характеристики

1.3. По физико-механическим показателям резиновая смесь, применяемая при капитальном ремонте чехлов, может отличаться в пределах 5% от показателей смесей, используемых для изготовления новых изделий, указанных в таблице.



№ пп

Наименование показателя

Норма на чехол

резино-кордный

резиновый

1.

Предел прочности при разрыве в кгс/см2, не менее

170

220

2.

Относительное удлинение при разрыве в %, не менее

450

500

3.

Относительное остаточное удлинение после разрыва в %, не более

50

35

4.

Твердость на приборе ТМ-2

50-65

50-65

5.

Коэффициент старания в воздушной среде по относительному удлинению при температуре 700ºС для резино-кордных чехлов в течение 96 час и резиновых - 120 час., не менее

0,8

0,8

6.

Прочность связи между слоями при расслоении кгс/cм2, не менее

3,5

-



1.4. На капитально отремонтированных чехлах не должно быть:

проколов, разрывов и других механических повреждений, нарушающих герметичность и прочность чехла:

расхождения стыков швов;

отпечатков от краев викелеровочной ткани глубиной более 1 мм;

недопрессовки по усиливающему кольцу и "шейке" во втулочной и раструбной частях чехла глубиной более 1 мм и длиной более 200 мм ее поверхности, а также совпадения недопрессовок на "шейках" с двух сторон;

расслоения и пузырей между резиновыми и кордными слоями.

1.5. У капитально отремонтированных чехлов на поверхности допускаются без доработки:

отдельные включения и отпечатки от них глубиной до 1 мм;

следы шероховки и подрезки без нарушения чертежных размеров;

следы проколов пузырей;

смазки на наружной поверхности глубиной до 1 мм.

1.6. Дефекты на капитально отремонтированных чехлах, выходящие за пределы допусков, установленных пунктами 1.4 и 1.5 необходимо устранить местной вулканизацией или шероховкой без изменения размеров, предусмотренных ремонтными чертежами и ухудшения качества изделий.

Маркировка

1.7. Маркировка капитально отремонтированных чехлов производится в раструбной части на расстоянии не менее 400 мм от «шейки» цветной резиной с указанием: наименования ремонтного завода или его товарный знак; размеров; порядкового номера изделия; даты ремонта (месяц, год).

1.8. Капитально отремонтированный чехол должен сопровождаться паспортом, где указывается:

наименование изделия;

ремонтный завод, производивший капитальный ремонт;

дата проведения капитального ремонта;

номера настоящих технических условий;

порядкового номера и размеры чехла (длина и диаметр во втулочной и средней частях);

штамп отдела технического контроля.

Упаковка

1.9. Капитально отремонтированный чехол в сложенном состоянии должен быть упакован в деревянный ящик, выложенный битумной бумагой.

2. Правила приемки

2.1. Прием капитально отремонтированных чехлов производится отделом технического контроля ремонтного завода в соответствии с требованиями настоящих технических условий и, согласованных в установленном порядке, ремонтных чертежей.

2.2. У каждого капитально отремонтированного чехла проверяется соответствие размеров пункту 1.2 и внешнего вида пунктам 1.4 и 1.5.

2.3. Определение, физико-механических показателей по пункту 1.3. таблицы производят: по пунктам 1, 2, 3, 4, 6 - один раз в сутки; по пункту 5 - не реже одного раза в месяц.

3. Метода контроля

3.1. Проверка размеров капитально отремонтированных чехлов должна производиться на оправке рулеткой или другими измерительными приборами.

3.2. Проверка внешнего вида капитально отремонтированных чехлов должна производиться визуально.

3.3. Определение физико-технических показателей по пункту 1.3 производят на стандартных образцах (см. таблицу): по пунктам 1, 2, 3 по ГОСТ 270-64; по пункту 4 по ГОСТ 263-53; по пункту 5 по ГОСТ 271-67; по пункту 6 - по ГОСТ 6763-53.

4. Транспортирование и хранение

4.1. Капитально отремонтированные чехлы допускается транспортировать любым видом транспорта с обеспечением условий предохранения их от механических повреждений.

4.2. Капитально отремонтированные чехлы должны храниться в горизонтальном положении, уложенными на полусферах с длиной дуги от 500 до 900 мм, при этом нижняя часть чехла должна касаться опоры, в затемненном помещении, при температуре от плюс 5 до плюс 25°С, с относительной влажностью воздуха не более 85%, на расстоянии не менее 1500 мм от отопительных приборов.

4.3. Капитально отремонтированные чехлы должны быть защищены от действия масел, бензина, кислот, растворителей и других разрушающих резину веществ.

4.4. Срок хранения чехлов не более 3 месяцев со дня капитального ремонта.

5. Указания по эксплуатации.

5.1. Эксплуатация капитально отремонтированных чехлов должна производиться при температуре не более плюс 90°С и давлении не выше 35 кгс/см2.

5.2. При монтаже капитально отремонтированных чехлов должна использоваться мыльная эмульсия.

5.3. При эксплуатации, капитально отремонтированные чехлы должны быть смазаны мыльной эмульсией, предотвращающей прилипание бетона к резине.

5.4. На капитально отремонтированные чехлы не допустимо воздействие масел, кислот, щелочей, бензина, растворителей и других разрушающих резину веществ.

6. Гарантия поставщика.

6.l. Ремонтный завод гарантирует соответствие отремонтированных чехлов требованиям технических условий при соблюдении вводом потребителем условий эксплуатации, транспортирования и хранения, предусмотренных в технических условиях.

6.2. Гарантийная работоспособность капитально отремонтированных чехлов резиновых и резино-кордных составляет 80% от срока службы новых чехлов в сопоставимых условиях эксплуатации.

6.3. Претензии к ремонтному заводу могут быть предъявлены не позднее одного года со дня капитального ремонта чехлов.

IV. ТЕХНИЧЕСКИЕ УСЛОВИЯ НА КАПИТАЛЬНО ОТРЕМОНТИРОВАННЫЕ РАСТРУБООБРАЗОВАТЕЛИ РЕЗИНОВЫЕ БЕСФЛАНЦЕВЫЕ

Настоящие технические условия распространяются на капитально отремонтированные раструбообразователи резиновые бесфланцевые, применяемые при производстве железобетонных напорных виброгидропрессованных труб с диаметром условного прохода: 500, 600, 700, 800, 900, 1000 и 1200 мм.

Технические условия на капитально отремонтированные раструбообразователи резиновые бесфланцевые разработаны в соответствии с решением протокола № 1 технического совещания у главного инженера Главжелезобетон от 23 января 1979 г.

1. Технические требования

1.1. Капитально отремонтированные раструбообразователи должны соответствовать требованиям технических условий, ремонтным чертежам и производиться по технологическому регламенту на ремонт, утвержденному в установленном порядке.

1.2. На капитально отремонтированных раструбообразователях не должно быть: расслоений в резине; вздутий; отслоений резины от арматуры; шероховатости и раковин на наружной поверхности; порезов резины.

На внутренней поверхности не должно быть раковин, пузырей, недопрессовок, включений и следов от их выпадения глубиной более 5 мм на расстоянии не менее 30 мм от верхней части раструбообразователя.

1.3. Маркировка.

На каждом капитально отремонтированном раструбообразователе на внутренней поверхности должна быть нанесена маркировка цветной резиной с указанием: наименования предприятия, производившего капитальный ремонт или его товарного знака; диаметра условного прохода; заводского номера изделия; даты проведения капитального ремонта.

1.4. Упаковка.

Капитально отремонтированные раструбообразователи поставляются потребителю в контейнерах без предварительной упаковки.

Каждый капитально отремонтированный раструбообразователь должен сопровождаться паспортом, подтверждающим его соответствие требованиям технических условий с указанием:

наименования предприятия, производившего капитальный ремонт и его товарного знака;

наименования изделия;

номера настоящих технических условий;

порядкового номера и размера;

даты проведения капитального ремонта;

штампа отдела технического контроля.

2. Правила приемки

2.1. Каждый капитально отремонтированный раструбообразователь должен быть предъявлен к приемке отделу технического контроля предприятия, производившего ремонт.

2.2. Каждый капитально отремонтированный раструбообразователь должен быть проверен на соответствие: размеров, согласованным ремонтным чертежам, и внешнего вида пунктам 1.2.

3. Методы испытания

3.1. Внешний вид поверхностей капитально отремонтированного раструбообразователя определяют визуальным осмотром.

3.2. Контроль размеров обработанной поверхности капитально отремонтированных раструбов производить на оправках, на которых они обрабатывались, при этом раструбы должны быть закреплены за все резьбовые втулки.

4. Транспортирование и хранение

4.1. Капитально отремонтированные раструбообразователи могут транспортироваться любым видом транспорта в таре, которая предохраняет их от деформации и механических повреждений.

4.2. Капитально отремонтировавшей раструбообразователи должны храниться в затемненном помещении при температуре 0 до плюс 35°С с относительной влажностью воздуха не более 85% и находиться на расстоянии не менее 1500 мм от теплоизлучающих приборов.

4.3. Раструбообразователи должны быть защищены от действия кислот, щелочей, растворителей и масел.

5. Указания по эксплуатации

5.1. Капитально отремонтированные раструбообразователи должны эксплуатироваться при температуре не более плюс 90°С.

5.2. При монтаже капитально отремонтированных раструбообразователей должна быть использована мыльная эмульсия.

6. Гарантии поставщика

6.1. Завод, производящий капитальный ремонт раструбообразователей гарантирует их соответствие требованиям настоящих технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, определенных техническими условиями.

6.2. Гарантийный срок хранения капитально отремонтированных раструбообразователей 8 месяцев с момента их ремонта.

6.3. Гарантийный срок эксплуатации капитально отремонтированных раструбообразователей устанавливается 80% от гарантийного срока новых с учетом ремонта производимого заводами потребителями по утвержденной нормативно-технической документации.

V. ТЕХНЙЧЕСКИЕ ТРЕБОВАНИЯ НА СДАЧУ И ВЫДАЧУ ИЗ КАПИТАЛЬНОГО РЕМОНТА СТАЛЬНЫХ ФОРМ ДЛЯ ПРОИЗВОДСТВА ВИБРОГИДРОПРЕССОВАННЫХ ТРУБ

Настоящие технические требования распространяются на порядок приема и выдачи из капитального ремонта стальных форм, предназначенных для производства железобетонных напорных труб методом виброгидропрессования; устанавливают требования к формам, сдаваемым в капитальный ремонт и выпускаемым из ремонта.

1. Порядок сдачи стальной формы в капитальный ремонт

1.1. Стальную форму в ремонт сдает предприятие, эксплуатирующее ее, именуемое в дальнейшем заказчиком, а принимает в капитальный ремонт специализированное предприятие по ремонту, именуемое в дальнейшем исполнителем.

1.2. Прием стальной формы в ремонт должен быть оформлен актом сдачи, в котором должно быть указано техническое состояние и комплектность стальной формы. Рекомендуемая форма акта, сдача в капитальный ремонт стальной формы приведена в приложении 1.

1.3. Сдавать стальные формы в капитальный ремонт допускается:

после выработки количества оборотов до первого капитального ремонта или срока службы между капитальными ремонтами, установленных в нормативно-технической документации;

в сроки, превышающие установленную нормативно-технической документацией выработку до первого капитального ремонта или между капитальными ремонтами и определяемые по результатам оценки действительного технического состояния стальной формы в установленном порядке.

1.4. Стальная форма, имеющая дефекты, устранение которых не предусмотрено действующей нормативно-технической документацией на капитальный ремонт, а также дефекты, образовавшиеся в результате аварии или нарушения правил эксплуатации, может быть принята в ремонт только по соглашению между заказчиком и исполнителем. Ремонт такой стальной формы осуществляется по ремонтным документам, которым присваивают литер РИ, предназначенным для разового ремонта одного изделия.

1.5. Стальная форма, сдаваемая заказчиком в капитальный ремонт, должна быть полностью подготовлена для этого заказчиком и не иметь загрязнений.

1.6. Стальная форма, отправляемая на ремонтное предприятие, должна быть заказчиком предохранена от коррозии, механических и других повреждений при транспортировании, погрузке, выгрузке и хранении.

1.7. Эксплуатирующее стальную форму предприятие должно одновременно с формой передавать ремонтному предприятию: паспорт и (или) формуляр завода-изготовителя; аварийный акт, если стальная форма направляется в ремонт в результате аварии.

2. Порядок выдачи стальной формы из капитального ремонта

2.1. Выдача стальной формы из капитального ремонта должна быть оформлена актом, в котором должно быть указано соответствие технического состояния и комплектности изделия требованиям технических условий, чертежам и технологии на капитальный ремонт. В формуляре (паспорте) отремонтированной стальной формы должны быть сделаны соответствующие записи. Рекомендуемая форма акта выдачи из капитального ремонта стальной формы приведена в приложении 2.

2.2. Параметры деталей капитально отремонтированной стальной формы должны соответствовать требованиям "Технических условий на капитальный ремонт стальных форм для производства железобетонных напорных виброгидропрессованных труб" и ремонтных чертежей.

2.3. Стальная форма, выпускаемая из капитального ремонта, должна быть принята Отделом технического контроля ремонтного завода на основании проверок (испытаний), определенных "Техническими условиями на капитальный ремонт" и ремонтными чертежами, утвержденными в установленном порядке.

2.4. Консервация капитально отремонтированной стальной формы должна производиться в соответствии с ГОСТ 13168-69.

3. Комплектность стальной формы

3.1. Комплектность стальной формы, сдаваемой в капитальный ремонт и выпускаемой из ремонта должна соответствовать комплектности поставки, предусмотренной заводом-изготовителем форм.

По согласованию с ремонтным предприятием допускается сдавать в ремонт стальную форму, в которой отсутствуют некоторые составные части, утраченные в результате поломок и т.п.

Изменение комплектности стальных форм, выпускаемых из капитального ремонта, должно быть согласовано с заказчиком.

3.2. К выпускаемой из капитального ремонта стальной форме ремонтное предприятие должно прилагать:

паспорт и (или) формуляр завода-изготовителя с отметкой о выполненном ремонте;

акт о выдаче стальной формы из ремонта;

акт испытаний, проведение которых соответствует действующим правилам и нормам на испытания;

документ о консервации и упаковке по ГОСТ 2.601-68.

4. Гарантии ремонтного предприятия на капитально отремонтированную стальную форму

4.1. Ремонтное предприятие должно выпускать стальные формы из ремонта исправными, и гарантировать их работоспособность в течение сроков и наработку с момента ввода в эксплуатацию, установленных "Техническими условиями на капитальный ремонт стальных форм для производства железобетонных напорных виброгидропрессованных труб", утвержденных в установленном порядке.

4.2. Гарантийные обязательства ремонтного предприятия должны быть занесены в паспорт или формуляр отремонтированной стальной формы.

4.3. В период гарантийного срока работы капитально отремонтированной стальной формы, ремонтное предприятие обязуется безвозмездно устранять возникающие неисправности, а в случае невозможности устранения заменять их, при условии соблюдения заказчиком правил эксплуатации предусмотренных инструкцией завода-изготовителя.

Приложение 1
Акт № ________

на сдачу (прием) в капитальный ремонт изделия







наименование изделия

"___" ___________19____г.



Настоящий акт составлен представителем







наименование







ремонтного предприятия /исполнителя/, должность и фамилия

с одной стороны, и представителем







наименование предприятия



организации (заказчика), должность и фамилия

с другой, о том, что произведена сдача (прием) в капитальный

ремонт







наименование и номер изделия

формуляр №



наработка с начала эксплуатации



паспорт №



от последнего капитального ремонта













число оборотов, календарных часов работы и т.п.

техническое состояние и комплектность







наименование



соответствует



изделия



наименование и (или) номер нормативно-



технической документации









Заключение:







наименование изделия и состав комплектности

в капитальный ремонт принят(а)





дата приема

не принят(а)





указать отклонения от требований нормативно -



технической документации и(или) другие причины отказа от приема в





ремонт



Представитель ремонтного предприятия





подпись

Представитель заказчика





подпись



Приложение 2
Акт № ________

на выдачу (прием) из капитального ремонта







наименование изделия

"___" ___________19____г.



Настоящий акт составлен представителем заказчика,









наименование организации (заказчика), должность, фамилия

действующим на основании доверенности №



от « » __________ 19 __ г.

с одной стороны, и представителем











наименование ремонтного предприятия /исполнителя/, должность и фамилия

с другой, о том, что произведена сдача (прием) из капитального ремонта









наименование и номер изделия

формуляр №







паспорт №





Техническое состояние и комплектность







наименование изделия

соответствует







наименование и (или) номер нормативно-



технической документации









Заключение:



признан(а) годным(ой) к эксплуатации



наименование изделия



и выданная из капитального ремонта





наименование изделия

принята представителем заказчика





подпись



сдал представитель ремонтного предприятия



наименование изделия



подпись





М.П.



ремонтного предприятия





Подрисуночные подписи к "Техническим требованиям на капитальный ремонт оборудования и оснастки для производства железобетонных напорных виброгидропрессованных труб"



Рис. 1. Форма наружная: 1 - деформация бортов секций; 2 - расслоение, плены, трещины, задиры; корродированные участки, вмятины, прожоги; 3 - изменение длины наружной формы; 4 - изменение внутреннего диаметра наружной формы для изготовления труб диаметром условного прохода; 5 - овальность наружной формы для изготовления труб диаметром условного прохода; 6 - деформация конической и цилиндрической поверхностей секции; 7 - погнутость торцевых поверхностей сопряжения с нижним и калибрующим кольцами; 8 - трещины в подвибраторном кронштейне; 9 - трещины и обрывы направляющих пазов для вибраторов; 10 - износ поверхности бортов, сопрягающихся с шайбой пружинного болта; 11 - износ упоров бортов под шайбы пружинных болтов; 12 - износ ограничительной пластины поворотной цапфы; 13 - деформация направляющих кронштейнов для централизации нижнего анкерного и калибрующего колец; 14 - облом направляющих кронштейнов для централизации нижнего анкерного и калибрующего колец; 15 - деформация ограничительной пластины поворотной цапфы; 16 - облом ограничительной шайба поворотной цапфы; 17 - деформация транспортного кронштейна; 18 - износ транспортного кронштейна; 19 - обрыв скобы; 20 - обрыв кронштейна крепления пружинного болта; 21 - деформация кронштейна крепления пружинного болта; 22 - износ отверстия под центрирующий штифт; 23 - износ центрирующего штифта; 24 - износ отверстия под болт крепления цапфы; 25 - деформация крючка; 26 - износ упорной пластины для болта крепления вибратора; 27 - трещины в сварном шве, соединяющем ребро жёсткости с бортом; 28 - трещина в сварном шве, крепящем ребро жёсткости к обечайке; 29 - деформация гребешка секции.

Рис. 2. Нижнее анкерное кольцо: 1 - износ отверстия под продольную арматуру; 2 - изменение диаметрального размера между центрами отверстий под продольную арматуру; 3 - износ поверхности сопряжения с удерживающей пластиной; 4 - деформация транспортного устройства; 5 - обрыв транспортной петли; 6 - деформация поверхности, сопрягаемой с наружной формой; 7 - износ поверхности сопряжения с раструбообразователем; 8 - трещина в теле кольца.

Рис. 3. Калибрующее кольцо: 1 - износ поверхности, сопрягаемой с наружной формой; 2 - износ калибрующей поверхности и поверхности буртика; 3 - деформация калибрующей поверхности и поверхности буртика; 14 - деформация кронштейна под упор, центрующий калибрующее кольцо относительно наружной формы; 5 - обрыв кронштейна под упор, центрирующий калибрующее кольцо относительно наружной формы; 6 - износ поверхностей, сопрягаемых с верхним анкерным кольцом; 7 - деформация замкового устройства; 8 - износ поверхности замка сопрягаемой с шайбой; 9 - износ центрирующего штифта; 10 - износ конической поверхности замкового устройства; 11 - деформация замкового устройства; 12 - деформация скобы; 13 - трещина скобы; 14 - трещина в теле кольца.

Рис. 4. Верхнее анкерное кольцо: 1 - износ пластика; 2 - износ паза под продольную арматуру; 3 - износ выточки под анкерную втулку; 4- износ диаметральной поверхности, сопряженной с калибрующим кольцом; 5 - износ торцевой поверхности сопряжения с калибрующим кольцом; 6 - деформация кольца; 7 - разрыв кольца; 8 - деформация петля; 9 - разрыв петли; 10 - трещина в теле кольца.

Рис. 5. Внутренняя форма: 1 - негерметичность цилиндрической части внутренней формы; 2 - износ поверхности каналов для подачи воды под чехол; 3 - повреждение резьбы штуцера; 4 - коррозия штуцера; 5 - деформация кольца верхнего; 6 - повреждение резьбы отверстия кольца верхнего M16; 7 - деформация крюка; 8 - деформация поверхности обечайки; 9 - износ выточки в кольце верхнем под прокладку; 10 - деформация фланца; 11 - износ отверстия во фланце; 12 - износ выточки во фланце под прокладку; 13 - деформация ребра; 14 - деформация диска нижнего; 15 - наличие сломанной части болта в резьбовом отверстии М16 кольца верхнего.

Рис. 6. Кольцо прижимное: 1 - деформация кольца; 2 - износ отверстия кольца под болт крепления к внутренней форме; 3 - изменение межцентрового расстояния отверстия кольца прижимного.

Рис. 7. Кольцо низшее: 1 - деформация кольца; 2 - износ отверстия; 3 - износ резьбы M16; 4 - изменение концентрового расстояния отверстий кольца.

Рис. 8. Крестовина: 1 - деформация центрирующего кольца; 2 - износ уплотняющей поверхности центрирующего кольца; 3 - деформация кронштейнов, балок, швеллеров, подкладок, листов и накладок; 4 - трещины.

Рис. 9. Захват: 1- деформация скобы; 2 - трещина в теле скобы; 3 - трещина в сварном шве скобы; 4 - износ резьбы шпильки М36; 5 - износ граней гайки; 6 - износ резьбы гайки М36.

Рис. 10. Трубопровод: 1 - негерметичность трубопровода; 2 - износ уплотняющего буртика ниппеля; 3 - износ уплотняющей поверхности гайки; 4 - износ резьбы гайки М27.

Рис. 11. Рукав высокого давления: 1 - негерметичность рукава П Ø12; 2 - износ резьбы гайки накидной; 3 - износ гайки на поверхности сопряжения с уплотненным буртиком ниппеля; 4 - износ гайки накидкой по поверхности сопряжения с посадочным поясом ниппеля; 5 - износ резьбы муфты; 6 - износ резьбы ниппеля; 7 - биение резьбовой поверхности относительно поверхности сопряжения с гайкой.





уроки по алготрейдингу на Python с нуля



Яндекс цитирования
