МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

Главное техническое управление строительства
Всесоюзный институт по проектированию организация
энергетического строительства
«
Оргэнергострой»

Одесский филиал

УТВЕРЖДАЮ

Главный инженер

ВО «Союзэлектромонтаж»

Б.П. Городецкий

10 декабря 1990 г.

ТЕХНОЛОГИЧЕСКАЯ КАРТА
МОНТАЖА ДАТЧИКОВ СОСТАВА И СВОЙСТВ ГАЗОВ
И ЖИДКОСТЕЙ

Москва 1990

Подготовлена Одесским филиалом института «Оргэнергострой»

Составители: А.Г. Клименко, С.Б. Юрковецкий, Я.Ф. Дайн

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта монтажа датчиков состава и свойств газов и жидкостей предназначена для использования при монтаже систем автоматизации на объектах энергетики, при разработке проектов производства работ.

В технологической карте рассматривается монтаж газоанализаторов, солемеров, концентратомеров, рН-метров.

В табл. 1 приведены основные типы датчиков состава и свойств газов и жидкостей, применяемых в энергетике, их монтажные характеристики и способы установки. Таблица составлена на основании Каталога «Приборы и средства автоматизации. Ч. 1, разд. 1.5. Приборы для определения состава и свойств газов, жидкостей, твердых и сыпучих веществ» (М., Информприбор, 1989) и номенклатур заводов-изготовителей.

Технологическая карта содержит указания по организации и технологии монтажа датчиков, перечень механизмов, приспособлений и инструментов, используемых при монтаже, перечень материальных ресурсов, технико-экономические показатели, указания по технике безопасности при производстве работ.

Материально-технические ресурсы и технико-экономические показатели рассчитаны на один датчик.

Технологическая карта разработана в соответствии с «Методическими указаниями по разработке типовых технологических карт в строительстве». ЦНИИОМТП Госстроя СССР, М., 1987.

Монтаж отборных устройств, импульсных и кабельных линий, изготовление установочных конструкций в данной карте не рассматриваются.

Таблица 1

ПЕРЕЧЕНЬ ПРИБОРОВ СОСТАВА И СВОЙСТВ ГАЗОВ И ЖИДКОСТЕЙ

№ п/п

Наименование и назначение

Тип

Монтажная характеристика

Способ монтажа

1

2

3

4

5

Анализаторы газов

1

Газоанализатор для измерения содержания кислорода в газовых смесях

АГ0011

Датчик щитового монтажа 270×250×150 мм имеет два ниппеля для анализируемой среды и три штепсельных разъема, клемму «земля». Масса - 9 кг

Устанавливается на специальном щите или в закрывающемся шкафу с креплением болтами 2×М16×16. Соединяется с импульсной линией, вспомогательными устройствами трубкой из вакуумной резины

2

Газоанализатор для измерения содержания водорода, аргона, азота, гелия в газовых смесях

АГ0012

То же. Масса - 6 кг

Устанавливается так же. Соединяется с импульсной линией и вспомогательными устройствами трубкой из вакуумной резины или трубками 8×1, 10×2 Ст. 08Х18H10Т. Соответственно у датчика - ниппели типа «ёрш» или ниппели с накидной гайкой

3

Газоанализатор для измерения окиси углерода, окиси азота, двуокиси серы в газовых выбросах

ГИАМ-10

Состоит из газоаналитического преобразователя 540×525×200 мм; блока управления и коррекции 525×525×300 мм; блоков пробоподготовки типов I 535×525×200 и II 487×384×120; прибора вторичного аналогового 79×159×590 мм, масса - не более 100 кг. Блоки собираются в шкафу 800×730×2000 мм или на стойке в щите

Шкаф с газоаналитическим преобразователем, блоком управления и коррекции, блоком пробоподготовки типа II устанавливается на закладные конструкции в полу. Блок пробоподготовки типа I и вторичный прибор устанавливаются на щит. Крепление всех блоков комплектными крепежными изделиями. Стойка с блоками газоанализатора устанавливается так же. Соединяется с импульсной линией и вспомогательными устройствами стальной трубкой

4

Газоанализатор для измерения содержания кислорода в газовой смеси

МН-5130М

Состоит из приемника 345×520×190 мм; блока контроля с ротаметром 200×200×120 мм; двух стабилизаторов напряжения 257×140×153 мм вторичного прибора типа КСМ2 240×320×480 мм. Приемник имеет два штепсельных разъема и четыре штуцера для анализируемой и сравнительной газовой смеси. Масса комплекта - 63 кг

Приемник, стабилизаторы устанавливаются на опорных металлоконструкциях с креплением болтами 4×М10×25 каждый. Блок контроля с ротаметром - так же, крепится винтами 4×М5×15. Вторичный прибор устанавливается на щит с креплением комплектными крепежными изделиями.

Элементы газовой схемы (импульсная линия, блок контроля, приемник, баллон со сравнительным газом) соединяются трубками 8×1, 10×2 Ст. 08Х18H10Т

5

Газоанализатор для измерения содержания кислорода в дымовых газах котлов

МН 5106-2

Состоят из отборного устройства с фильтром, блока пробоподготовки 240×830×190 мм, преобразователя 520×350×210 мм вторичного прибора типа КСП2. Блок пробоподготовки имеет три штуцера для анализируемого газа, два штуцера подвода-отвода охлаждающей воды. Преобразователь имеет два штуцера для газа и три штепсельных разъема. Общая масса - 44 кг

Фильтр отборного устройства устанавливается в газоход через закладную трубу в обмуровке. Блок пробоподготовки, собранный на раме, устанавливается на опорные металлоконструкции с креплением болтами 4×М8×25. Преобразователь также крепится к опорным металлоконструкциям болтами 4×М10×25. Вторичный прибор устанавливается на щите. Элементы газовой схемы соединяются трубками диаметром 8×1 или диаметром 10×2 из Ст. 08Х18H10Т, привариваемыми к ниппелям комплектных накидных гаек прибора.

Преобразователь со вторичным прибором соединяется кабелем типа КЭРШ. Преобразователь, вторичный прибор и экраны соединительных кабелей заземляются (рис. 1).

6

Вспомогательные устройства для газоанализаторов

ХК-1

Холодильник имеет четыре штуцера с накидными гайками для анализируемого газа и охлаждающей воды.

Устанавливаются на опорных металлоконструкциях или на щите с креплением болтами 4×М10×16 (ХК-1; ФП-1; МПР-1-68) или 2×М8×16 (РД-10 и др.). Присоединение привариваемыми к ниппелям накидных гаек стальными трубами диаметром 10 мм (охлаждающая вода к холодильнику), диаметром 14 мм (подвод газа к холодильнику), диаметром 8 мм (остальное).

ФП-1

Фильтр предварительной очистки имеет два ниппеля с накидными гайками.

РД-10

Редуктор имеет два ниппеля.

МПР-1-68

Побудитель расхода с ниппелями.

Б-12 А

Блок контроля.

Б-1(3) А

Блок контроля и фильтрации

7

Дымомер для контроля сжигания топлива в топках котлов

ДМП-205 М

Состоит из осветителя 710×200×298 мм; светоприемника 710×200×298 мм; электронного блока 120×180×405; стабилизатора С-0,16 и вторичного прибора

Фланцы осветителя и светоприемника устанавливаются на ответных фланцах окон газохода или привариваются к металлической обшивке газохода. Электронный блок и стабилизатор устанавливаются на опорных металлоконструкциях с креплением болтами; вторичный прибор - на щите

8

Кулонометрический измеритель влажности газов

«Байкал-4»

Состоит из преобразователя (исп. I) 316×198×186 мм, щитового монтажа, блока питания 316×198×215 мм, измерителя расхода газа ИРГП-3, вторичного прибора типа КСП2. Общая масса - 34 кг.

Преобразователь имеет два ниппеля с накладными гайками для газа и штепсельный разъем. Блок питания - три штепсельных разъема.

Преобразователь исполнения II диаметром 36×165 мм. Выполнен для установки в стенку камеры, где измеряется влажность

Преобразователь исполнения I устанавливается на щите или кронштейне с креплением комплектными крепежными деталями и тремя винтами. Преобразователь исполнения II устанавливается в наклонную бобышку М45×1,5 на стенке камеры, где измеряется влажность. Штуцер преобразователя вворачивается в бобышку, уплотнение - резиновой прокладкой (рис. 2).

Блок питания и вторичный прибор щитового монтажа. Соединительные линии (исп. I) длиной не более 2 м выполняются из трубки диаметром 3×0,5, Ст. 12Х18H10Т.

Все элементы измерителя и экран соединительного кабеля типа МКШЭ заземляются медными проводами диаметром 2 мм.

9

Гигрометр для измерения относительной влажности воздуха

«Волна-2М»

Состоит из первичного преобразователя диаметром 32×192 мм, измерительного блока 160×160×280 мм, вторичного прибора типа КОИ. Общая масса - 23 кг.

Первичный преобразователь имеет один, а измерительный блок три штепсельных разъема

Первичный преобразователь устанавливается чувствительным элементом вниз на кронштейне с креплением комплектными скобой и болтами. Измерительный блок и вторичный прибор устанавливаются на щите с креплением комплектными крепежными изделиями и винтами. Первичный преобразователь с измерительным блоком соединяется кабелем МКШЭ, а к вторичному прибору - кабель ШРПА. Все элементы прибора и экраны кабелей заземляются медным проводом диаметром 2 мм

10

Термохимический сигнализатор довзрывоопасных концентраций горючих газов и паров

ЩИТ-2-2

Состоит из пяти датчиков ДТХ-128-1 140×185×160 и блока питания БПС 395×520×198 мм

Датчики устанавливаются на панели или опорной металлоконструкции с креплением винтами 4×М6×10. Подвод сжатого воздуха, вход-выход анализируемой смеси осуществляется стальными трубами диаметром 8 мм, привариваемыми к штуцерам с накидными гайками в комплекте датчиков. Блок питания выполнен для щитового монтажа с креплением винтами 4×М6×12

Анализаторы жидкостей

11

Солемер для водных растворов

СКМ

Состоит из проточного типа ДСВ 20-23, 370×180×115 мм или погружного датчика типа ДСВ 24-27, 290×159×110 мм и вторичного прибора типа КМ140. Комплект может иметь 1, 2, 4, 6 датчиков. Может комплектоваться охладителем ОВС-01 642×250×270 мм и (для многоточечных приборов) переключателем ПМ-3К 260×114×114 мм, клеммным ящиком ЯСС 270×216×188 мм

Предусмотрен сальниковый ввод кабеля. Масса комплекта одноточечного прибора - не более 48 кг

Проточный датчик устанавливается на конструкции с креплением болтами 4×М10×20. Соединяется с линией трубами диаметром 14×2, привариваемыми к комплектным ниппелям накидных гаек.

Погружной датчик устанавливается на оборудовании на фланце с прокладкой с креплением болтами 4×М8×20.

Вспомогательные устройства устанавливаются на щит с креплением болтами 4×М14×25 (охладитель); 4×М8×20 (переключатель, клеммный ящик). Охладитель соединяется с линиями охлаждающей и анализируемой воды трубами диаметром 14×2, привариваемыми к комплектным ниппелям накидных гаек

12

Кондуктометрический солемер для воды высокой чистоты

СККТ СКПВ СКПП

Состоит из концентратора с датчиком на каркасе настенного монтажа 375×355×2757 мм (СККТ) или концентратора с датчиком и охладителем на каркасе 375×574×2757 мм (СКПВ; СКПП) и вторичного прибора типа КСМ2. Масса комплекта - не более 127 кг

Каркас датчика устанавливается на опорной металлоконструкции с креплением болтами 4×М10×30. Подвод греющего пара, охлаждающей воды, анализируемой воды - трубами из коррозионно-стойкой стали диаметром 10×2 (анализируемая вода), диаметром 18×2 (греющий пар), диаметром 30×2 (отвод конденсата), диаметром 45×2 (охлаждающая вода). Трубы привариваются к выходным ниппелям концентратора.

Вторичный прибор выполнен для щитового монтажа

13

Анализатор-солемер для водных растворов

УСКМ

Состоит из проточного датчика ДСВ-22 375×180×115 мм с крепежной скобой, накидными гайками с ниппелями, сальниковым вводом кабеля и вторичного прибора типа КМ140. Масса комплекта - не более 18 кг

Датчик устанавливается на опорной металлоконструкции с креплением болтами 4×М10×25. Трубы диаметром 10 привариваются к ниппелям. Соединительный кабель должен быть экранированным. Вторичный прибор выполнен для щитового монтажа

14

Кондуктометр для измерения солесодержания пара, питательной воды и т.п.

АК-310

Состоит из блока чувствительного элемента с фильтром, собранных на каркасе настенного монтажа 900×300×170 мм; первичного преобразователя 206×200×205 мм; измерительного преобразователя 280×270×130 мм; вторичного прибора типа КСП2. Масса комплекта - 16 кг

Датчик устанавливается на опорной металлоконструкции с креплением болтами 4×М8×20. Остальные элементы - щитового монтажа. Первичный преобразователь крепится к щиту винтами 4×М5×20.

Соединение датчика с линией - стальными трубами диаметром 8×1, 10×2 Ст. 08Х18Н10Т с приваркой к комплектным ниппелям накидных гаек датчика

15

Солемер для котловой воды

САР

Состоит из первичного преобразователя БПП 1105×480×187 мм; измерительного преобразователя ПИ и вторичного прибора типа КСП2. Масса комплекта - не более 113 кг

Первичный преобразователь устанавливается на опорную металлоконструкцию или щит с креплением болтами 4×М12×25. Соединительные трубки с анализируемой и охлаждающей водой привариваются к комплектным ниппелям накидных гаек. Измерительный преобразователь и вторичный прибор выполнен для щитового монтажа

16

Концентратомер кондуктометрический для водных растворов

АКК-201

Состоит из первичного преобразователя проточного 116×40×226 мм или погружного типа диаметром 105×500 (1000; 1500) мм; измерительного преобразователя 210×210×323 мм с микроамперметром; вторичного прибора типа КСП2. Масса комплекта - 7 кг

Проточный датчик устанавливается в байпасный трубопровод с креплением с помощью комплектного хомута на опорной металлоконструкции. Штуцера датчика соединяются с трубопроводом короткими трубками из вакуумной резины.

Погружной датчик устанавливается на ответный фланец диаметром 105 на оборудование. Крепление - болтами 4×М12×35. Для открытых емкостей используется кронштейн. Измерительный преобразователь крепится к щиту винтами 4×М4×12. Вторичный прибор выполнен для щитового монтажа

17

Концентратомер кондуктометрический для водных растворов

КК-8

КК-9

Состоит из проточного (КК-8) 185×212×290 мм или погружного (КК-9) датчика диаметром 185×500 (1000; 1500) мм; измерительного блока 160×90×136 мм; вторичного прибора. Соединительный кабель между датчиком и преобразователем защищен металлорукавом

Проточный датчик устанавливается на байпасном трубопроводе между ответными фланцами с креплением болтами 2×4×М10×35. Погружной датчик устанавливается на патрубке технологического аппарата с креплением болтами 4×М16×25.

Измерительный блок и вторичный прибор выполнен для щитового монтажа

18

рН-метр для определения активности ионов водорода в растворах

рН-220

Состоит из погружного (ДПг-4м) или проточного (ДМ-5М) датчика; промышленного преобразователя и вторичного прибора. Погружной датчик имеет фланец. Проточный - два фланца диаметром 100 мм. В комплекте с датчиками поставляется регулятор давления РДС, коробка зажимов, соединительные кабели, в металлорукаве. Масса комплекта - до 50 кг

Погружной датчик устанавливается на патрубке с фланцем Ду = 80 мм на технологическом аппарате, крепление болтами 4×М16×35. К фланцу на комплектном кронштейне крепится винтами 2×М6×10 РДС и коробка зажимов.

Проточный датчик устанавливается между ответными фланцами технологического трубопровода с креплением болтами (шпильками) 4×М10. Все фланцевые соединения уплотняются резиновыми прокладками. РДС и коробка зажимов устанавливаются на комплектном кронштейне, который крепится к опорной металлоконструкции.

Промышленный преобразователь и вторичный прибор выполнен для щитового монтажа

19

рН-редоксметр для измерения активной концентрации ионов водорода и окислительно-восстановительных реакций

рН-226

Состоит из гидравлического блока с блоком усиления, собранных на панели настенного монтажа 605×470×120 мм и блока преобразователя 375×172×212 мм. Масса комплекта - 16 кг

Панель с блоками устанавливается на опорной металлоконструкции с креплением болтами 4×М10×25. Стальные трубы с измеряемой средой привариваются к штуцерам гидравлического блока. Преобразователь крепится на щит винтами 4×М5×15

20

Иономерный анализатор жидкости (ионы Nа в питательной воде)

рNа-201

Анализатор выпускается в напольном шкафу 620×700×1700 мм с комплектными ниппелями, с накидными гайками, с сальниковыми вводами кабелей. Вторичный прибор типа КСУ2. Масса комплекта - не более 200 кг

Шкаф анализатора устанавливается на закладные конструкции в полу с креплением болтами 4×М16×40. Импульсные трубы привариваются к комплектным ниппелям накидных гаек. Экранированный соединительный кабель прокладывается в защитных трубах. Вторичный прибор выполнен для щитового монтажа

21

То же

рNа-205

Состоит из гидравлического блока, собранного на плате настенного монтажа 560×340×120 мм; измерительного преобразователя 334×316×167 мм; калибратора 340×146×120 мм. Масса комплекта - 25 кг

Гидравлический блок устанавливается на опорных металлоконструкциях с креплением болтами 4×М8×25. Преобразователь и калибратор устанавливаются на щит с креплением комплектными деталями. Присоединение аналогично п. 17.

22

Анализатор раствора нейтронный базовый для измерения концентрации борной кислоты в реакторной установке ВВЭР

НАР-Б

Состоит из датчика погружного или навесного типа и измерительного пульта 530×240×760 мм. Общая масса - 92 кг. Погружной датчик имеет два штуцера для подвода-отвода охлаждающей воды и штепсельные разъемы

Погружной датчик устанавливается в комплектной гильзе в емкость, где измеряется концентрация, крепление болтами. Трубки охлаждающей воды привариваются к комплектным ниппелям накидных гаек. Навесной датчик устанавливается на технологическом трубопроводе и крепится к нему комплектным хомутом с болтовым соединением. Пульт измерительный размещается в специальном помещении, выполнен для щитового монтажа. Длина соединительных кабелей не более 250 м.

Все крепежные детали и соединительные кабели поставляются комплектно с прибором.

Все элементы анализатора и экраны кабелей заземляются

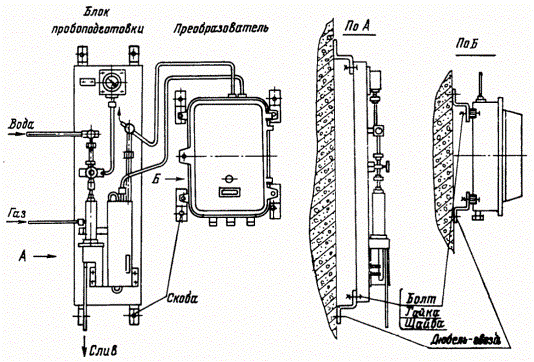

Рис. 1. Установка газоанализатора МН 5106-2 на стене

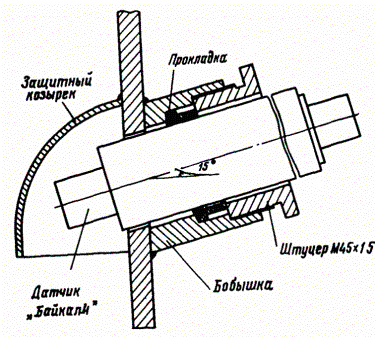

Рис. 2. Установка датчика «Байкал-4» в стену камеры

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

2.1. Общие указания

2.1.1. До начала работ по монтажу датчиков состава и свойств газов и жидкостей должны быть:

выполнены строительные и отделочные работы в помещениях;

закончен монтаж основного технологического оборудования и трубопроводов;

оборудованы площадки для обслуживания приборов;

обеспечены освещение, сварочная сеть, вентиляция в зоне монтажа;

установлены закладные детали под щиты, шкафы;

установлены отборные устройства на технологических трубопроводах и оборудовании;

получены от заказчика приборы и оборудование, имеющие штамп госповерителя;

выполнен контур заземления;

получена проверенная рабочая документация.

2.1.2. Закладные (отборные) устройства контролируемой среды на технологическом оборудовании и трубопроводах устанавливаются организацией, монтирующей оборудование и трубопроводы, или заводом-изготовителем трубопроводов.

2.1.3. Помещение для групповой установки датчиков состава и свойств газов и жидкостей должно быть взрывобезопасным; в воздухе не должно быть пыли и химически агрессивных примесей; датчики должны быть защищены от механических вибраций, электромагнитных полей, сильных потоков воздуха, теплового излучения.

2.1.4. К отдельно стоящим щитам (шкафам) газоанализаторов, где это требуется заводской инструкцией, подводится приточная и вытяжная вентиляция.

2.1.5. Контролируемая среда должна быть очищена от механических примесей, охлаждена до требуемой температуры, поступать в датчик стабильным потоком. Фильтры, охладители, побудители расхода, средства контроля расхода и давления могут поставляться комплектно с прибором и устанавливаются вблизи датчика.

2.1.6. Монтаж датчиков выполняется после письменного разрешения заказчика.

2.1.7. К началу работ обеспечить доставку в зону монтажа приборов, материалов, приспособлений. Мелкие грузы транспортировать в контейнерах. Транспортировка выполняется в соответствии с рекомендациями ППР.

2.2. Работы в монтажно-заготовительной мастерской (МЗМ)

2.2.1. Отсутствующие в номенклатуре ССО «Электромонтаж» закладные (отборные) устройства изготавливаются по разрешению заказчика по согласованным с ним чертежам.

2.2.2. В МЗМ также изготавливают:

опорные металлоконструкции для установки датчиков и вспомогательных устройств нещитового монтажа, для прокладки импульсных и дренажных трубопроводов;

нестандартные изделия и детали;

узлы трубной обвязки и элементы трубных трасс;

прокладки для уплотняемых резьбовых соединений, не изготавливаемые серийно.

2.3. Работы в зоне монтажа

2.3.1. Место установки датчиков должно быть указано в рабочей документации, максимально приближено к месту отбора пробы на анализ, а также должно обеспечивать свободный доступ к прибору для обслуживания и настройки.

2.3.2. Готовые настенные опорные металлоконструкции для датчиков типа АК-310, МН-5130М, СККТ, СКПВ, САР, рН-226 и т.п. и вспомогательных устройств устанавливаются пристрелкой или приваркой к закладным деталям.

Опорные металлоконструкции для погружных датчиков типов СКМ АКК-201, КК-9, рН-220 представляют собой патрубок с фланцем, ответным фланцу прибора, приваренный к технологическому аппарату.

Опорная конструкция для погружного датчика НАР-Б представляет собой гильзу, устанавливаемую в емкость с измеряемой средой.

2.3.3. Датчики и вспомогательные устройства крепятся к металлоконструкциям при помощи болтов (винтов).

2.3.4. Датчики АГ-0011, АГ-0012, ЩИТ-2, измерительные преобразователи, вторичные приборы устанавливаются на щит с креплением винтами или комплектными крепежными изделиями.

2.3.5. ГИАМ-10, рНа-201 выпускаются заводом в шкафном исполнении. Шкаф устанавливается на закладных в полу с креплением болтами или сваркой.

2.3.6. Проточные датчики КК-8, ДМ-5М устанавливаются в основной или обводной технологический трубопровод на фланцах. Датчик СКМ имеет накидные гайки с ниппелями, к которым привариваются трубы обвязки. Соединения уплотняются прокладками из материала, соответствующего рабочей документации.

Датчик АКК-201 соединяется с трубопроводом короткими трубками из вакуумной резины.

2.3.7. Проточные датчики, не устанавливаемые непосредственно в технологический трубопровод (СКМ, СККТ, СКПВ, САР и др.), должны иметь видимый разрыв струи, проходящей через них, для чего на дренажной линии устанавливается воронка.

2.3.8. Датчик влагомера «Байкал-4» (исп. II) устанавливается в стенку камеры, где измеряется влажность, на бобышке с уплотнением резиновой прокладкой.

Перед установкой датчик промывается ацетоном.

2.3.9. Навесной датчик анализатора НАР-Б устанавливается на технологический трубопровод с крепление скобой и болтами комплектной поставки. На участке трубопровода в месте установки датчика не должно быть сварных швов, наплывов и т.п.

2.3.10. Стальные трубы для анализируемой среды, охлаждающей воды и др. привариваются к ниппелям накидных гаек, входящих в комплект прибора. Приварка труб из коррозионно-стойкой стали выполняется аргонодуговой сваркой. Для труб из углеродистой стали применяется аргонодуговая или ацетилено-кислородная сварка. Выбор вида сварки производится монтажной организацией.

2.3.11. Для газоанализаторов часто используются соединительные трубки из вакуумной резины. Датчик имеет ниппель под резину типа 1035.011. Аналогичный ниппель приваривается к концу стальной импульсной трубы. Резиновая трубка фиксируется на ниппеле бандажом из мягкой медной проволоки диаметром 0,5 - 1 мм. Длина резиновой трубки должна быть минимальной.

2.3.12. Осветитель и светоприемник дымомера ДМП-205М крепятся комплектными фланцами к ответным фланцам закладных устройств в газоходе. Фланцы осветителя и светоприемника могут устанавливаться на окна в газоходе и привариваться к металлической обшивке.

2.3.13. Подвод кабелей (проводов) к датчикам и блокам выполняется через уплотняемый или сальниковый ввод, через штепсельный разъем. К датчикам и блокам со слабым измерительным сигналом подключаются только экранированные кабели, часто кабели прокладываются в защитных трубах.

2.3.14. Измерительные преобразователи и вторичные приборы обычно снабжены клеммой «земля» на задней стенке прибора. Заземление выполняется свободной жилой кабеля или голым медным проводом сечением 2 - 4 мм2. Аналогично заземляются экраны соединительных кабелей, металлорукав, защитные трубы. Для датчиков рН-метров отдельному заземлению изолированным проводом, затянутым в металлорукав, подлежит корпус датчика.

Щиты и шкафы датчиков заземляются стальной полосой 4×30, присоединяемой к шкафу под болт заземления с зачисткой и смазкой солидолом места соединения, а к контуру заземления - сваркой.

3. Контроль качества работ

При выполнении работ по монтажу датчиков состава и свойств газов и жидкостей контроль качества проводится перед началом работ - входной контроль, в процессе выполнения работ - пооперационный контроль и после окончания работ - приемочный.

В процессе входного контроля производится:

внешний осмотр приборов при получении их со склада с целью обнаружения механических повреждений, особенно целостность электродов рН-метров, сохранность резьбы накидных гаек и штуцеров, крепление штепсельных разъемов, отсутствие обрывов проводов, целостность элементов газовой или гидравлической систем;

проверка комплектности датчика по сопроводительной документации, соответствие паспортных данных рабочей документации;

правильность установки отборных устройств, прокладки импульсных линий.

В процессе монтажа приборов проверяется:

правильность выполнения схемы обвязки датчика трубами и кабелями в соответствии с требованиями заводской инструкции и рабочей документации;

параллельность стене настенных опорных конструкций, наличие расстояния от прибора до стены не менее 50 мм;

надежность соединения элементов газовой (гидравлической) схемы с ниппелями первичного преобразователя, наличие прокладок и соответствие их параметрам среды;

соответствие марки соединительных кабелей (проводов) заводским инструкциям и рабочей документации;

надежность присоединения жил кабелей (проводов) к разъемам и клеммам приборов;

наличие и качество соединений линий заземления.

Приемочный контроль - проверка работоспособности приборов - проводится в период пусконаладочных работ.

4. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Таблица 2

На 1 датчик

Показатели

Единица измерения

Датчики

АГ-0011, АГ-0012 с обвязкой металлическими трубками, щит 2-2

АГ-0011, АГ-0012 с обвязкой резиновыми трубками

ГИАМ-10

МН-5130М ДМП-205М

СКМ (1 - точечный с проточным датчиком), СККТ, СКПВ, рН-220 (ДМ-5М), рNа-201

СКМ (6 - точечный с проточным датчиком)

СКМ (1 - точечный с погружным датчиком), рН-220 (ДПГ-4М)

СКМ (6 - точечный с погружным датчиком)

1

2

3

4

5

6

7

8

9

10

Основная зарплата

руб.

10-46

9-64

4-11

14-37

5-72

24-16

4-24

18-26

Трудозатраты

чел.-ч

12,29

11,51

5,14

17,01

6,67

28,64

5,76

22,7

чел.-дн.

1,5

1,4

0,6

2,1

0,8

3,5

0,7

2,8

Продолжительность монтажа

день

0,8

0,7

0,3

1,1

0,4

1,8

0,4

1,4

Число рабочих

чел.

2

2

2

2

2

2

2

2

Продолжение табл. 2

Показатели

Единица измерения

Датчики

АКК-201 (с проточным датчиком) УСКМ

АКК-201 (с погружным датчиком), КК-9, рNa-205

САР

АК-310

КК-8, рН-226

МН 5106-2

«Байкал-4», «Волна-2М»

НАР-Б

1

2

3

4

5

6

7

8

9

10

Основная зарплата

руб.

3-03

3-40

6-44

8-20

4-02

5-94

5-48

3-66

Трудозатраты

чел.-ч

3,9

4,85

7,66

8,3

5,37

6,85

6,03

4,63

чел.-дн.

0,5

0,6

0,9

1

0,7

0,8

0,7

0,6

Продолжительность монтажа

день

0,3

0,3

0,5

0,5

0,4

0,4

0,4

0,3

Число рабочих

чел.

2

2

2

2

2

2

2

2

Примечание. Наиболее характерные калькуляции затрат труда и заработной платы даны в прил. 3.

5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

5.1. Монтажные механизмы, инвентарь, инструменты, применяемые при монтаже датчиков состава и свойств газов и жидкостей

Таблица 3

№ п/п

Наименование, характеристика

Тип, марка, ГОСТ

1

2

3



Транспортные механизмы



1

Автомобиль грузовой, грузоподъемностью 2,5 т

ГАЗ-52-03

2

Тележка ручная, грузоподъемностью 0,1 т

-



Сварочное оборудование



3

Трансформатор сварочный

ТД-300

4

Электрододержатель с кабелем

ЭД-315

5

Баллон для кислорода

вместимость л … 40

давление, МПа ... 15

ГОСТ 949-73, тип Е

6

Баллон для ацетилена

вместимость, л ... 40

давление, МПа ... 1,6

ГОСТ 949-73, тип В

7

Баллон для аргона

вместимость, л ... 40

давление, МПа ... 15

ГОСТ 949-73

8

Редуктор для кислорода

БКО-25-2

9

Редуктор для ацетилена

БАО-5-2

10

Редуктор для аргона

АР-10

11

Горелка газовая для ацетилено-кислородной сварки

Г2-05

12

Горелка газовая для аргонодуговой сварки

ГДС-160

13

Рукав резиновый для кислорода диаметром 6 мм

ГОСТ 9356-75

14

Рукав резиновый для ацетилена диаметром 6 мм

ГОСТ 9356-75

15

Шланг аргоновый диаметром 8 мм

ГОСТ 9356-75

16

Выпрямитель сварочный

В-302

17

Балластный реостат

РБ-300



Механизмы и приспособления



18

Пистолет строительно-монтажный

ПЦ-84-1

19

Трубогиб рычажный, dмакс = 25 мм

ТР-10-16

20

Труборез переносной, d = 8 - 26 мм

МР-94

21

Машина шлифовальная электрическая, круг диаметром 63 мм

ИЭ-2008



Инструменты



22

Электропаяльник, 50 Вт

ЭП-1

23

Ключи гаечные двусторонние; 8-10; 12-14; 17-19; 22-24

ГОСТ 2839-80

24

Метр складной металлический, 1000 мм

ТУ 2-12-156-76

25

Отвес строительный

ОТ-200

26

Кусачки торцовые с изолирующими рукоятками

ГОСТ 7282-75

27

Плоскогубцы комбинированные изолированные

ГОСТ 5547-75

28

Отвертка диэлектрическая, 200×0,5×3,5

ГОСТ 21010-75

29

Круглогубцы торцовые, 180×30×50

ГОСТ 7283-86Е



Инвентарь



30

Лестница-стремянка, грузоподъемностью 100 кг

Л-380

31

Лампа переносная, 12 В

-

32

Каска защитная

«Труд»

33

Маска сварщика

МС

34

Очки газосварщика

Г-2

35

Аптечка

-

36

Плакаты по технике безопасности

-

37

Рукавицы брезентовые

-

5.2. Материалы и изделия для монтажа

5.2.1. Монтаж анализаторов газа

Таблица 4

На 1 газоанализатор

№ п/п

Наименование, характеристика материалов

ГОСТ

Единица измерения

Количество

АГ-0011

АГ-0012

МН-5130М

ГИАМ-10

«Щит-2-12»

ДМП-205М

МН-5106-2

«Байкал-4»

«Волна-2М»

1

2

3

4

5

6

7

8

9

10

11

1

Полоса стальная 40×4 мм

ГОСТ 103-76

м/кг

0,6/0,8

1,2/1,6

0,6/0,8

1,2/1,6

0,6/0,8

1,2/1,6

0,6/0,8

2

Дюбель-гвоздь ДГ 3,7×40

ТУ 14-4-1231-83

"

12/0,05

20/0,08



10/0,04

2/0,008

8/0,032

4/0,016

3

Проволока углеродистая оцинкованная диаметром 1,5 мм

ГОСТ 1526-81

"

0,15/0,002

0,6/0,008



0,9/0,012

0,45/0,006

0,45/0,006

0,3/0,004

4

Проволока стальная сварочная СВ04Х19НАМЗ диаметром 2 мм

ГОСТ 1526-81

"

0,05

0,04

0,016

0,05



0,025

0,016

5

Труба стальная, 10×2

ГОСТ 9941-81

"

2/0,8

2/0,8







5/2



6

Труба стальная, 3×0,5

ГОСТ 9941-81

"













2/0,07

7

Труба стальная, 8´1

ГОСТ 9941-81

"

2/0,35

2/0,35











8

Электрод Э-42, диаметром 3,0

ГОСТ 9467-75х

кг















9

Припой ПОС-61

ГОСТ 21931-76х

кг

0,003

0,002

0,001

0,008

0,002

0,003

0,005

10

Проволока медная диаметром 0,5 мм

ГОСТ 2112-79х

м/кг

1/0,002













11

Электрод вольфрамовый неплавящийся ЭВЛ диаметром 2 мм

ГОСТ 23949-80

г

0,14

0,1

0,04

0,15



0,07

0,05

12

Трубка из поливинилхлоридного пластиката ШТВ 40, диаметром 4 мм

ГОСТ 19034-82х

м/кг

0,24/0,004

0,2/0,0035

0,24/0,004

0,6/0,01

0,2/0,0035

0,3/0,005

0,45/0,008

13

Провод медный МГ-3

ГОСТ 26437-85

м

0,5

1,5



3



1

1

14

Ацетон технический

ГОСТ 2768-84х

кг













0,03

15

Аргон газообразный «А»

ГОСТ 10157-79х

м3

1,6

1,1

0,44

1,7



0,55

0,33

16

Белила цинковые

ГОСТ 482-77х

кг





0,02









17

Канифоль сосновая

ГОСТ 19113-84

кг

0,001

0,0006

0,0003

0,0024

0,0006

0,001

0,002

18

Солидол синтетический

ГОСТ 4366-76х

кг

0,005

0,01

0,002

0,001

0,001





19

Спирт этиловый технический

ГОСТ 17299-78х

кг

0,0015

0,001

0,0005

0,004



0,002

0,0025

20

Чернила несмываемые специальные



кг

0,0005

0,001



0,0005

0,001

0,001

0,0005

21

Ветошь обтирочная

ГОСТ 4644-75х

м/кг

0,1

0,2

0,2

0,1

0,1

0,1

0,1

22

Патрон к пистолету ПЦ-84, ДЗ



шт.

12

20



10

2

8

4

23

Наконечник к дюбелю, № 2



шт.

12

20



10

2

8

4

24

Шкурка шлифовальная

ГОСТ 5009-82

м2

0,001

0,001

0,0015

0,002

0,0005

0,001

0,001

25

Бирка маркировочная БК-04П

ГОСТ 5496-78

шт.

1

2



6

1

2

1

26

Трубка резиновая диаметром 10 мм

ГОСТ 5496-78

м

1,5



1,5










Таблица 5

На 1 комплект

5.2.2. Монтаж анализаторов жидкости

№ п/п

Наименование, характеристика материалов

ГОСТ

Ед. изм.

СКМ (шесть погружных датчиков)

СКМ (шесть проточных датчиков)

УСКМ, НАР-Б

САР

СККТ, СКПВ, СКПП

АК-310

АКК-201 (погружной датчик)

АКК-201 проточный датчик)

КК-8

КК-9

рН-220 (погружной датчик)

рН-220 (проточный датчик)

рН-226

рNа-201

рNа-205

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

1

Полоса стальная 30×4

ГОСТ 103-76

м/кг











1,3

1,2















1,3

1,2



2

Дюбель-гвоздь ДП 3,7×40

ТУ 14-4-1231-83

м/кг









4

0,016

4

0,016













4

0,016



0,45

0,006

3

Проволока углеродистая оцинкованная, диаметром 1,5 мм

ГОСТ 1526-81

м/кг

1,5

0,02

1,5

0,02

0,15

0,002

0,75

0,01

0,45

0,006

0,45

0,006

0,45

0,006

0,45

0,004

0,3

0,004

0,3

0,004

0,3

0,004

0,3

0,004

0,3

0,004



0,45

0,006

4

То же, СВ04Х19-НАМЗ, диаметром 2 мм

ГОСТ 1526-81

м/кг



0,08

0,006

0,025

0,025

0,002













0,01

0,008

0,01

5

Припой ПОС-61

ГОСТ 21931-76х

м/кг

0,006

0,006

0,004

0,004

0,008

0,002

0,002











0,004





6

Проволока медная, диаметром 0,5 мм

ГОСТ 2112-79х

м/кг





0,5

0,001







1,15

0,003

1,15

0,003















7

Электрод вольфрамовый неплавящийся ЭВЛ, диаметром 2 мм

ГОСТ 23949-80

г



0,3

0,02

0,08

0,1

0,02













0,04

0,03

0,04

8

Трубка из поливинилхлоридного пластиката Ш ТВ 40, диаметром 4 мм

ГОСТ 19034-82х

м/кг

0,6

0,01

1

0,02

0,32

0,006

0,32

0,006



0,8

0,015

0,16

0,003

0,16

0,003









0,32

0,006





9

Провод медный МГ-3

ГОСТ 26437-85

м

1,5

1,5

0,5

2

0,5

1,5

1,5

1,5

1

1

1

1

1



1

10

Аргон газообразный «А»

ГОСТ 10157-79х

м3



2,2

0,2

0,65

1

0,2













0,4

0,3

0,4

11

Белила цинковые

ГОСТ 482-77х

кг



























0,02



12

Вазелин кремний-органический

ГОСТ 15975-70х























0,02

0,02







13

Канифоль сосновая

ГОСТ 19113-84

кг

0,003

0,003

0,002

0,002

0,004

0,001

0,001











0,002





14

Солидол синтетический

ГОСТ 4366-76х

кг







0,002



0,003













0,001



0,001

15

Спирт этиловый технический

ГОСТ 17299-78х

кг

0,005

0,005

0,003

0,006

0,006

0,0015

0,0015











0,003





16

Чернила несмываемые специальные



кг

0,005

0,005

0,0005

0,0025

0,0015

0,0015

0,0015

0,0015

0,001

0,001

0,001

0,001

0,001



0,0015

17

Резина листовая, δ = 3 мм

ГОСТ 7338-77х

кг

0,72











0,23



0,38

0,19

0,15

0,01







18

Рукав резиновый В(П)-12,5-23-у

ГОСТ 18698-79

м/кг















0,1

0,04















19

Ветошь обтирочная

ГОСТ 4644-75х

кг

0,3

0,3

0,05

0,05

0,05

0,05

0,05

0,05

0,05

0,05

0,05

0,05

0,05

0,05

0,1

20

Патрон к пистолету ПЦ-84, ДЗ



шт.









4

4













4





21

Наконечник к дюбелю № 2



шт.









4

4













4





22

Шкурка шлифовальная

ГОСТ 5009-82

м2

0,002

0,002

0,001

0,002

0,001

0,002

0,002

0,001

0,001

0,001

0,001

0,001





0,001

23

Бирка маркировочная

БК-04П

шт.

9

9

1

5

3

3

3

3

2

2

2

2

2



3

Примечание. Крепежные изделия (болты, винты) указаны в табл. 1.


6. Техника безопасности

6.1. Все работы по монтажу датчиков состава и свойств газов и жидкостей выполняют с соблюдением требований техники безопасности согласно действующим нормам и правилам (прил. 1.).

6.2. Перед началом работ мастер или прораб проводит инструктаж на рабочем месте.

6.3. Такелажное оборудование и инвентарь, используемые при монтаже, должны иметь отметки об испытаниях в соответствии с требованиями Госгортехнадзора СССР.

6.4. При выполнении электросварочных и газосварочных работ необходимо выполнять требования гл. 6 СНиП III-4-80* «Техника безопасности в строительстве».

6.5. При пристрелке установочных металлоконструкций строго соблюдать правила работы с пиротехническим инструментом, не допускать в опасную зону (радиус 10 м) лиц, не занятых забивкой дюбелей.

6.6. При проведении гидравлических испытаний соединительных линий убедиться в исправности манометров, правильной и надежной установки заглушек. Количество людей, участвующих в испытании, должно быть минимальным. При продувке необходимо остерегаться повреждения мелкими механическими частицами.

ПРИЛОЖЕНИЕ 1

ПЕРЕЧЕНЬ НОРМАТИВНОЙ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

1. СНиП 3.05.07-85 «Системы автоматизации».

2. СНиП III-4-80* «Техника безопасности в строительстве».

3. Правила техники безопасности при производстве электромонтажных работ на объектах Минэнерго СССР (утверждены в 1990 г.).

4. Правила устройства и безопасной эксплуатации грузоподъемных кранов (утверждены в 1973 г.).

5. Правила пожарной безопасности при производстве строительно-монтажных работ ППБ-05-86 (утверждены в 1986 г.).

6. Инструкции на монтаж датчиков состава и свойств вещества заводов-изготовителей.

7. Монтаж средств измерений и автоматизации. Справочник. Под ред. А.С. Клюева. М., Энергоиздат, 1988.

8. Монтаж приборов, средств автоматизации и слаботочных устройств. Справочник строителя. М., Стройиздат, 1983.

9. Приборы и средства автоматизации. Каталог. Ч. 1, разд., 1.5. М. 1989.

ПРИЛОЖЕНИЕ 2

ПЕРЕЧЕНЬ
приемо-сдаточной документации

1. Акт передачи рабочей документации для производства работ (СНиП 1.02.01-85; ВСН-281-75).

2. Акт готовности объекта к производству работ по монтажу систем автоматизации (СНиП 3.01.01-85).

3. Акт проверки приборов и средств автоматизации (форма произвольная).

4. Протокол измерения сопротивления изоляции (ВСН 123-79, ф. 44).

5. Акт приемки оборудования в монтаж (ВСН 123-79, ф. 6).

6. Акт испытания трубных проводок на прочность и плотность.

7. Ведомость смонтированных приборов и средств автоматизации (форма произвольная).

8. Акт освидетельствования скрытых работ (СНиП 3.01.01-85, прил. 6).

9. Акт приемки в эксплуатацию систем автоматизации (СНиП 3.05.07-85, прил. 1).

ПРИЛОЖЕНИЕ 3

КАЛЬКУЛЯЦИЯ РАБОЧЕГО ВРЕМЕНИ И РАСЦЕНОК НА МОНТАЖ ДАТЧИКОВ СОСТАВА И СВОЙСТВ ГАЗОВ И ЖИДКОСТЕЙ

Таблица 1

На 1 комплект

1. Монтаж газоанализаторов АГ-0011; АГ-0012

№ п/п

Обоснование ЕНиР, ВНиР

Подробное описание работ

Единица измерения

Объем, ед. изм.

Норма времени, чел.-ч

Расценка, руб.

На ед. измер.

На объем

На ед. измер.

На объем

1

2

3

4

5

6

7

8

9

1

Е32-35, п. 3

Установка газоанализатора на щите (в шкафу)

1 прибор

1

0,69

0,69

0-60,7

0-60,7

2

Е32-32, п. (3 + 4) г, К = 1,12

Монтаж металлоконструкции для установки вспомогательных устройств на стене пристрелкой

10 конструкций

0,3

3,5

1,05

2-72,4

0-81,7

3

Б32-34, п. 3

Установка вспомогательных устройств на конструкцию болтами

1 прибор

6

0,67

4,02

0-53,9

3-23,4

4

Е34-35, п. 2

Установка вторичного прибора на щите

1 прибор

1

0,55

0,55

0-41

0-41

5

Е32-64, п. 1, а, б, К = 1,12

Трубная обвязка вспомогательных устройств

1 м труб

4

0,43

1,72

0-41,2

1-64,8

6

Е32-70, табл. 1, п. (2 + 3) в, К = 1,12

Присоединение трубных проводок к газоанализатору и вспомогательным устройствам

10 соединений

1,4

1,86

2,6

1-76

2-46,4

7

Е32-70, табл. 1, п. 3в; табл. 2, п. 3в, К = 1,12

Присоединение резиновых трубных проводок к газоанализатору и вспомогательным устройствам

То же

1,4

2,6

3,64

2-35,2

3-29,3

8

В5-4-49, п. 2а

Установка штепсельного разъема

ШР

4

0,18

0,72

0-16,4

0-65,6

9

Е32-52, табл. 8, п. 1 + 3

Монтаж заземления металлоконструкций

1 заземление

1

0,38

0,38

0-29,9

0-29,9

10

Е23-6-27, п. 3 (примен.)

Заземление газоанализатора и вторичного прибора

1 заземление

2

0,16

0,32

0-11,2

0-22,4

11

Е32-88, п. 3 + 4

Маркировка комплекта анализатора

100 бирок

0,03

4,5

0,14

3-21

0-10

Итого для газоанализатора с обвязкой металлическими трубами (пп. 1 - 6, 8 - 11)







12,19



10-45,9

Итого для газоанализатора с обвязкой резиновыми трубками (пп. 1 - 4, 7 - 11):







11,51



9-64

Таблица 2

На 1 комплект

2. Монтаж газоанализатора МН-5130М

№ п/п

Обоснование ЕНиР, ВНиР

Подробное описание работ

Единица измерения

Объем, ед. измер.

Норма времени, чел.-ч

Расценка, руб.

На ед. измер.

На объем

На ед. измер.

На объем

1

2

3

4

5

6

7

8

9

1

Е32-32, п. (3 + 4) г, К = 1,12

Монтаж металлоконструкции на стене пристрелкой

10 конструкций

0,5

3,5

1,75

2-72,4

1-36,2

2

Е32-34, п. 3

Установка приборов на металлоконструкции болтами

1 прибор

10

0,67

6,7

0-53,9

5-39

3

Е32-35, п. 2

Установка вторичного прибора на щите

1 прибор

1

0,55

0,55

0-41

0-41

4

Е32-64, п. 1 а, б, К = 1,12

Трубная обвязка газоанализатора и вспомогательных устройств

1 м труб

5

0,43

2,15

0-41,2

2-06

5

Е32-70, табл. 1, п. (2 + 3) в, К = 1,12

Присоединение трубных проводок к элементам газоанализатора и вспомогательным устройствам

10 соединений

1,8

1,86

3,35

1-76

3-16,8

6

В5-4-49, п. 2а

Монтаж штепсельного разъема

1 ШР

2

0,18

0,36

0-16,4

0-32,8

7

Е23-6-16, п. 4

Присоединение жил кабеля (провода)

100 концов

0,05

8,8

0,44

7-08

0-35,4

8

Е32-52, табл. 8, п. 1 + 3

Заземление металлоконструкций

1 заземление

3

0,38

1,14

0-29,9

0-89,7

9

Е23-6-27, п. 3 (примен.)

Заземление приборов

1 перемычка

3

0,16

0,48

0-11,2

0-33,6

10

Е32-88, п. 3 + 4

Маркировка комплекта газоанализатора

100 бирок

0,02

4,5

0,09

3-21

0-06,4





Итого:







17,01



14-36,9

Таблица 3

На 1 комплект

3. Монтаж сигнализатора Щит-2-2

№ п/п

Обоснование ЕНиР, ВНиР

Подробное описание работ

Единица измерения

Объем, ед. измер.

Норма времени чел.-ч

Расценка, руб.

На ед. измер.

На объем

На ед. измер.

На объем

1

2

3

4

5

6

7

8

9

1

Е32-34, п. 3

Установка блока питания и датчиков на конструкции

1 прибор

6

0,67

4,02

0-53,9

3-23,4

2

Е32-70, табл. 1, п. (2 + 3) в, к = 1,12

Присоединение трубных проводок к датчикам

10 соединений

1,5

1,86

2,79

1-76

2-64

3

Е32-86, п. 1

Присоединение жил кабелей (до пяти жил)

1 прибор

5

0,49

2,25

0-38,7

1-93,5

4

Е32-86, п. 5

То же (до 25-ти жил)

1 прибор

1

2

2

1-58

1-58

5

Е23-6-27, п. 3 (примен.)

Заземление сигнализатора

1 перемычка

6

0,16

0,96

0-11,2

0-67,2

6

Е32-88, п. 3 + 4

Маркировка сигнализатора

100 бирок

0,06

4,5

0,27

3-21

0-19,3





Итого:







12,29



10-25,4

Таблица 4

На 1 комплект

4. Монтаж солемера СКМ (с проточным датчиком)

№ п/п

Основание ЕНиР, ВНиР

Подробное описание работ

Един. измер.

Объем, ед. измер.

Норма времени, чел.-ч

Расценка, руб.

На ед. измер.

На объем

На ед. измер.

На объем

1

2

3

4

5

6

7

8

9

1

Е32-34, п. 3

Монтаж датчика на конструкции (на одну точку)

1 прибор

2

0,67

1,34

0-53,9

1-07,8

2

То же

То же, для шеститочечного датчика

То же

12

0,67

8,04

0-53,9

6-46,8

3

Е32-35, п. 2

Монтаж приборов на щите для датчика на одну точку

- " -

2

0,55

1,1

0-41

0-82

4

То же

То же, для шеститочечного датчика

- " -

3

0,55

1,65

0-41

1-23

5

Е32-70, табл. 1, п. (2 + 3) г, к = 1,12

Присоединение трубных проводок к датчику и охладителю (на одну точку)

10 соединений

0,6

2,68

1,61

2-51

1-50,6

6

Е32-70, табл. 1, п. (2 + 3) г, к = 1,12

Присоединение трубных проводок к датчику и охладителю для шеститочечного датчика

10 соединений

3,6

2,68

9,65

2-51

9-03,6

7

Е32-86, п. 1

Присоединение жил кабеля (на одну точку)

1 прибор

2

0,49

0,98

0-38,7

0-77,4

8

То же

То же, для шеститочечного датчика

То же

13

0,49

6,37

0-38,7

5-03,1

9

Е32-84, п. 2г

Монтаж штепсельного разъема

1 ШР

1

1,39

1,39

1-18

1-18

10

Е32-88, п. 2 (примен.)

Заземление солемера (на одну точку)

100 концов

0,03

5,2

0,15

4-11

0-12,3

11

То же

То же, для шеститочечного датчика

То же

0,14

5,2

0,73

4-11

0-57,6

12

Е32-88, п. 3 + 4

Маркировка солемера (на одну точку)

100 бирок

0,04

4,5

0,18

3-21

0-12,8

13

То же

То же, для шеститочечного датчика

То же

0,2

4,5

0,9

3-21

0-64,2

Итого для одноточечного датчика (пп. 1, 3, 5, 7, 9, 10, 12):







6,66



5-60,9

Итого для шеститочечного датчика (пп. 2, 4, 6, 8, 9, 11, 13):







28,64



24-16,3

Таблица 5

На 1 комплект

5. Монтаж концентратомера КК-8

№ п/п

Основание ЕНиР, ВНиР

Подробное описание работ

Единица измер.

Объем, ед. измер.

Норма времени, чел.-ч

Расценка, руб.

На ед. измер.

На объем

На ед. измер.

На объем

1

Е32-20, г

Установка датчика на фланцах

1 компл. пр.

1

2

2

1-50

1-50

2

Е32-35, п. 2

Установка измерительного блока и вторичного прибора

1 прибор

2

0,55

1,1

0-41

0-82

3

Е32-86, п. 1

Присоединение жил кабеля (до пяти)

То же

2

0,49

0,98

0-38,7

0-77,4

4

То же, п. 2

То же (до десяти жил)

- " -

1

0,9

0,9

0-71,1

0-71,1

5

Е32-88, п. 2 (примен.)

Заземление концентратомера

100 концов

0,03

5,2

0,15

4-11

0-12,3

6

Е32-88, п. 3 + 4

Маркировка концентратомера

100 бирок

0,03

4,5

0,14

3-21

0-09,6





Итого:







5,37



4-02,4

Таблица 6

На 1 комплект

6. Монтаж концентратомера КК-9

№ п/п

Основание ЕНиР, ВНиР

Подробное описание работ

Ед. измерения

Объем в ед. измер.

Норма времени, чел.-ч

Расценка, руб.

На ед. измер.

На объем

На ед. измер.

На объем

1

Е32-22, б (примен.)

Установка датчика на фланцах

1 датчик

1

1,5

1,5

1-21

1-21

2

Е40-5-29, табл. 2, п. 2д

Изготовление прокладки

100 прокл.

0,01

8,1

0,08

5-67

0-05,7

3

Е32-35, п. 2

Установка измерительного блока и вторичного прибора

1 прибор

2

0,55

1,1

0-41

0-82

4

Е32-86, п. 1

Присоединение жил кабеля (до пяти жил)

То же

2

0,49

0,98

0-38,7

0-38,7

5

То же, п. 2

То же (до десяти жил)

- " -

1

0,9

0,9

0-71,1

0-71,1

6

Е32-88, п. 2 (2 примен.)

Заземление концентратомера

100 концов

0,03

5,2

0,15

4-11

0-12,3

7

Е32-88, п. 3 + 4

Маркировка концентратомера

100 бирок

0,03

4,5

0,14

3-21

0-09,6





Итого:







4,85



3-40,4

Таблица 7

На 1 комплект

7. Монтаж рН-метра рН-220

№ п/п

Основание, ЕНиР, ВНиР

Подробное описание работ

Единица измерения

Объем, ед. измер.

Норма времени, чел.-ч

Расценка, руб.

На ед. измер.

На объем

На ед. измер.

На объем

1

2

3

4

5

6

7

8

9

1

Е32-22, б (примен.)

Установка датчика ДПг-4М на фланце

1 датчик

1

1,5

1,5

1-21

1-21

2

Е40-5-29, табл. 2, п. 2б

Изготовление прокладки

100 прокл.

0,01

4,3

0,04

3-01

0-03

3

Е32-34, п. 1

Установка РДС на кронштейне

1 прибор

1

0,28

0,28

0-22,1

0-22,1

4

Е32-20, п. е

Установка датчика ДМ-5М на трубопроводе

То же

1

2,2

2,2

1-65

1-65

5

Е32-32, табл. 2, п. (3 + 4) г

Установка ДМ-5М на конструкции на полу

10 конструкций

0,1

3,5

0,35

2-72,4

0-27,2

6

Е32-35, п. 2

Установка преобразователя и вторичного прибора на щите

1 прибор

3

0,55

1,65

0-41

1-23

7

Е32-86, п. 2

Присоединение жил кабеля

1 прибор

1

0,9

0,9

0-71,1

0-71,1

8

Е32-84, п. п. 2в

Монтаж штепсельного разъема

1 ШР

1

0,88

0,88

0-80,1

0-80,1

9

Е32-88, п. 2 (примен.)

Заземление рН-метра

100 конструкций

0,04

5,2

0,21

4-11

0-16,4

10

Е32-88, п. 3 + 4

Маркировка рН-метра

100 бирок

0,04

4,5

0,18

3-21

0-12,8

Итого для рН-метра с датчиком ДПг-4М: (пп. 1, 2, 3, 6 - 10)







5,64



4-49,5

Итого для рН-метра с датчиком ДМ-5М: (пп. 4 - 10)







6,69



5-17,7

СОДЕРЖАНИЕ

1. Область применения. 1

2. Организация и технология выполнения работ. 7

2.1. Общие указания. 7

2.2. Работы в монтажно-заготовительной мастерской (МЗМ) 8

2.3. Работы в зоне монтажа. 8

3. Контроль качества работ. 9

4. Технико-экономические показатели. 10

5. Материально-технические ресурсы.. 10

5.1. Монтажные механизмы, инвентарь, инструменты, применяемые при монтаже датчиков состава и свойств газов и жидкостей. 10

5.2. Материалы и изделия для монтажа. 11

6. Техника безопасности. 16

Приложение 1. Перечень нормативной технической документации. 16

Приложение 2. Перечень приемо-сдаточной документации. 16

Приложение 3. Калькуляция рабочего времени и расценок. 17





уроки по алготрейдингу на Python с нуля



Яндекс цитирования

   Copyright © 2008-2024 ,  www.infosait.ru

backtrader - уроки алготрейдинга на python
